本文围绕方寸微 PT153S展开全面介绍，包含官方规格书核心参数、硬件电路设计要点、参考设计资料，以及正规代理渠道信息，适合 USB 网卡、扩展坞、工控、产品工程师选型与开发参考，助力快速实现国产替代。

一、PT153S 芯片概述与核心规格

方寸微PT153S是一款高集成度USB 3.2 Gen1转千兆以太网控制器芯片，面向 Type-C扩展坞、外置网卡、工控主板、笔记本 / 平板扩展、信创终端等场景，支持10/100/1000Mbps自适应，具备低功耗、外围简单、免驱等特点。

1.1 关键参数:

接口：USB 3.0/2.0兼容，千兆以太网MAC+PHY集成

速率：10/100/1000M三速自适应

供电：单3.3V供电，内部集成LDO/DC-DC

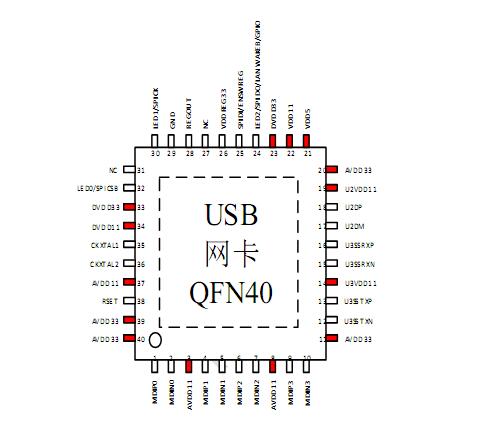

封装：QFN-40（小型化，适合紧凑结构）

系统支持：Windows/Linux/Android/鸿蒙/统信 UOS

替代优势：Pin-To-Pin兼容RTL8153系列，PCB基本不改板

1.2 功能亮点

内置Flash，无需外挂EEPROM，BOM更少

支持WOL、节能模式、ESD 防护

工业级稳定性，适合长期不间断运行

二、PT153S硬件设计资料与开发要点

基于方寸微官方提供的PT153S设计资料包（原理图、PCB 库、参考设计、驱动），总结实际工程必看要点：

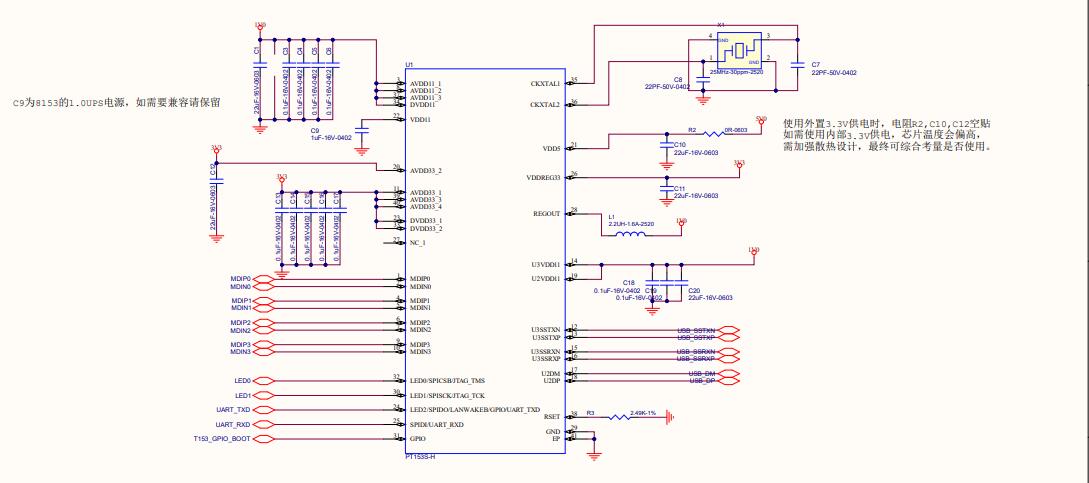

2.1 最小系统电路

USB 差分信号D+/D -严格等长、阻抗控制

以太网端配合标准RJ45（带网络变压器）

电源滤波：3.3V入口加磁珠 / 电容，保证EMC性能

2.2  PCB设计建议

芯片底部焊盘可靠接地，增强散热与稳定性

千兆网口区域隔离处理，降低干扰

预留LED状态指示（连接 / 速率）

2.3 软件与驱动

主流系统免驱即用，即插即用

提供配置工具、烧录工具、调试手册

支持批量配置MAC地址、工作模式

三、方寸微PT153S代理与采购建议

为保证货源正品、交期稳定、技术支持到位，建议通过正规授权代理商采购PT153S。

3.1 正规代理优势

原厂原装，质量与批次稳定

提供样品、技术 FAE 支持

协助解决调试、兼容、量产问题

价格体系透明，适合批量项目

3.2 选型与替代总结

PT153S是目前USB转千兆网口国产替代成熟方案之一：

不改PCB、不改结构、快速替换

适配信创、工控、消费类扩展坞

外围极简，良率高、成本可控

四、总结

方寸微PT153S以集成度高、外围简单、兼容友好、国产供应链稳定成为 USB 转千兆网口主流选型。
