编号：T5912205M

设计简介：

本设计是基于单片机的人脸识别门禁系统，主要实现以下功能：

1、人脸识别并进行红外测温
2、人脸识别并且体温正常打开闸门，否则不进行打开
3、体温不正常，发送短信到保安
4、可以通过刷卡实现打开闸门
标签：STM32单片机、OLED12864、红外测温模块、蜂鸣器、红外对管、GSM模块、人脸识别模块、RFID模块、舵机

题目扩展：智能门禁系统、车流量检测系统

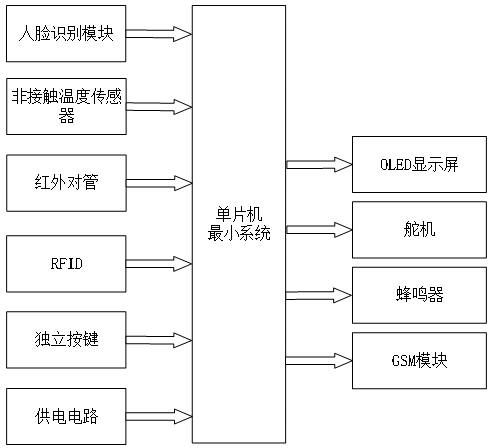

基于单片机的人脸识别门禁系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：STM32F103单片机

简要描述：
STM32F103单片机作为人脸识别门禁系统的核心控制器，负责接收来自输入部分的数据（如人脸识别结果、体温值、红外对管信号、RFID卡信息、按键指令等），对这些数据进行处理和分析，然后根据处理结果控制输出部分进行相应的操作（如显示信息、控制舵机开关阀门、触发蜂鸣器报警、发送短信等）。STM32F103单片机以其强大的处理能力和丰富的外设接口，确保了门禁系统的高效运行和稳定性能。

输入部分

简要描述：

1. 人脸识别模块：通过摄像头捕捉人脸图像，并与预先存储的人脸数据进行比对，实现人脸识别功能，用于验证用户身份。

2. 非接触温度传感器：用于检测靠近门禁系统的人员的体温值，为系统提供体温数据支持，以便根据体温情况决定是否允许通行。

3. 红外对管：通过发射和接收红外光线来检测是否有人员靠近门禁系统，为系统提供触发信号。

4. RFID：用作门禁通行卡，用户通过刷卡来触发门禁系统的身份验证流程。

5. 独立按键：用于人机交互，实现界面切换、写入或删除RFID卡信息、设置温度阈值等操作。

6. 供电电路：为整个门禁系统提供稳定、可靠的电源供应，确保系统能够持续、正常工作。

输出部分

简要描述：

1. OLED显示屏：直观显示当前体温值、温度阈值、门的状态（如已开、已关）、对RFID卡的添加或删除信息等，方便用户和管理员查看门禁系统的状态和设置。

2. 舵机：模拟阀门的开关动作，根据STM32F103单片机的控制信号决定是否允许人员通行。

3. 蜂鸣器：在识别到有效RFID卡、添加或注销RFID卡、检测到体温异常等情况下触发报警声，提醒用户和管理员注意。

4. GSM模块：当检测到人员体温异常时，通过GSM网络发送短信到预设的手机号码，实现远程报警功能，以便及时采取措施。

设计说明书部分资料如下

设计摘要：

本论文基于单片机设计并实现了一套功能完善的人脸识别门禁系统。该系统结合了人脸识别和红外测温技术，旨在提高门禁管理的效率，并确保人员的安全和健康。系统硬件设计采用了STM32单片机作为主控芯片，并集成了人脸识别模块、红外测温模块和刷卡识别模块，以提供多种进出门方式。软件设计方面，论文详细介绍了人脸识别算法、红外测温控制和门禁控制的实现原理。

通过人脸识别算法，系统能够快速准确地识别人脸，并与数据库进行匹配，判断权限。同时，通过红外测温技术，系统可对进出门的人员进行体温检测，并判断体温是否正常。根据人脸识别和体温检测结果，系统将控制闸门的开启或关闭。当检测到体温异常时，系统会自动向保安人员发送短信通知，及时处理。

通过测试和实验，证实了本系统的可靠性和实用性。系统能够准确识别人脸，并进行红外测温，从而达到安全管理的目的。此外，系统还支持刷卡功能，提供了多种进出门方式，提高了便利性。

总结来说，本论文设计并实现了一套基于单片机的人脸识别门禁系统，结合了人脸识别和红外测温技术，实现了智能化的门禁管理。系统具有准确、快速的人脸识别功能，并在体温异常时进行相应的报警处理，保障了安全和防疫需求。同时，系统支持刷卡功能，提供了多种进出门方式，提高了便利性。本研究成果对于智能门禁管理具有重要意义。

关键词：单片机，人脸识别、门禁系统、红外测温技术、权限控制、体温检测

字数：10000+

目录：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

2.5 温度检测方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.2.1 STM32F103C8T6单片机

3.2.2 晶振电路和复位电路

3.3 液晶屏显示模块

3.4 非接触式测温模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键函数流程设计

4.4 显示函数流程设计

4.5 处理函数流程设计

5 实物调试

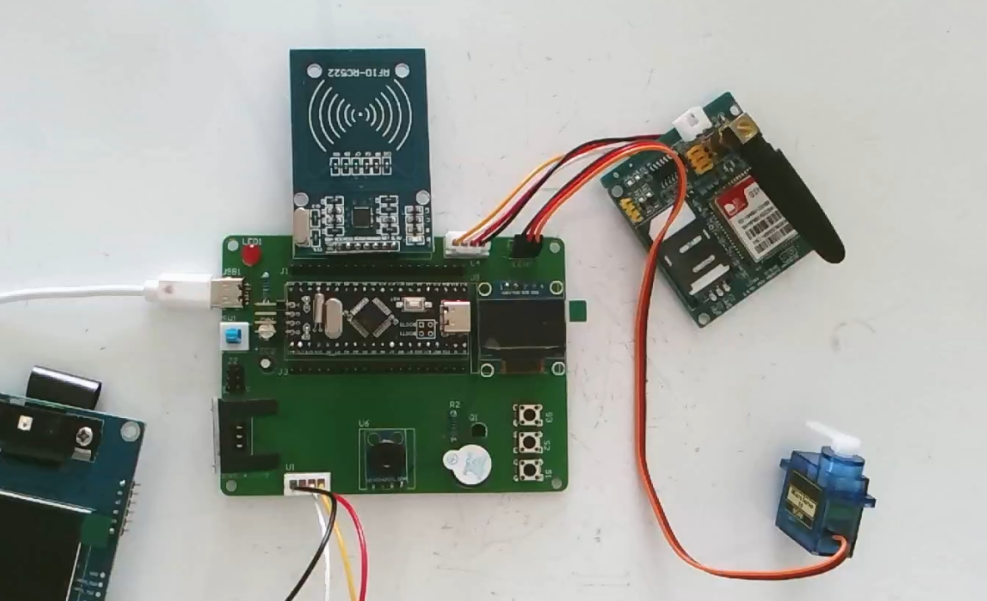

5.1 电路焊接总图

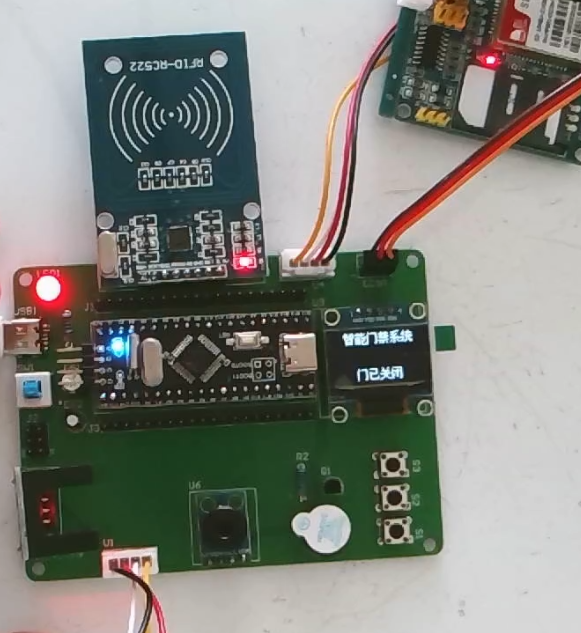

5.2 人脸识别门禁系统实物测试

5.3 设置阈值测试

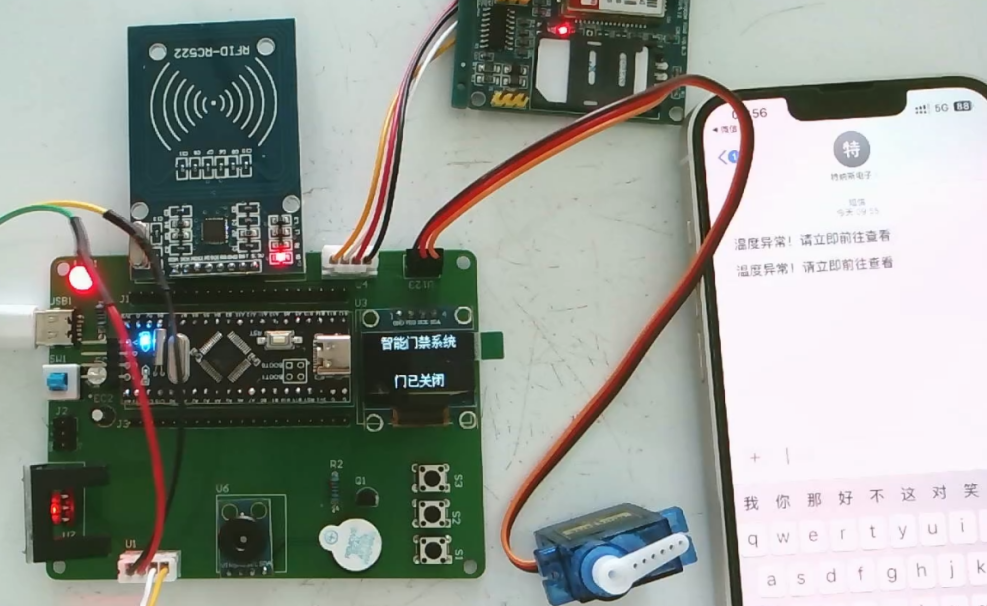

5.4 短信测试

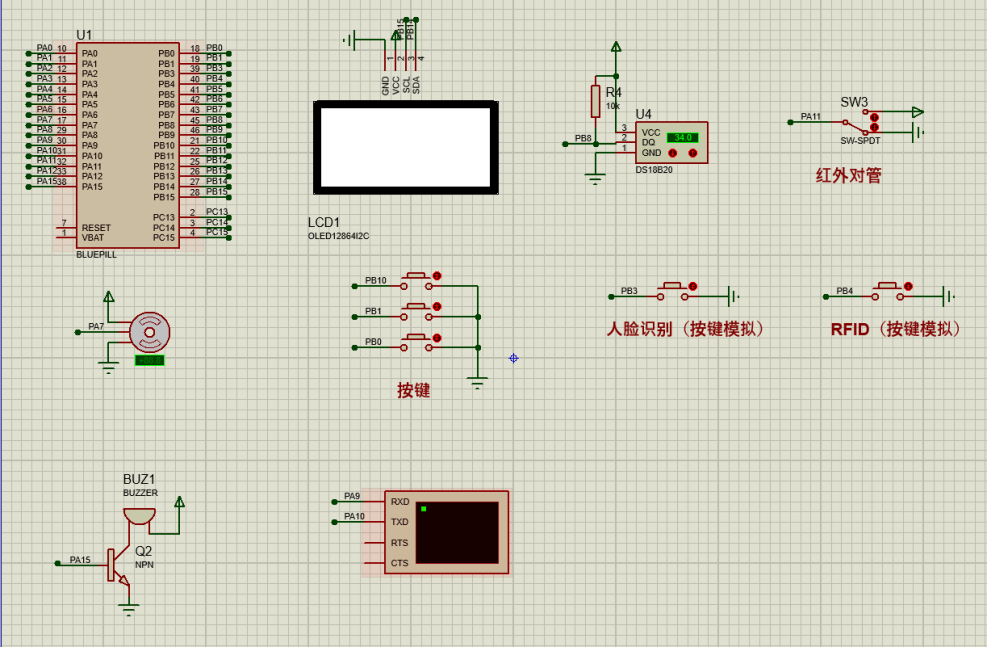

6 仿真调试

6.1仿真总体设计

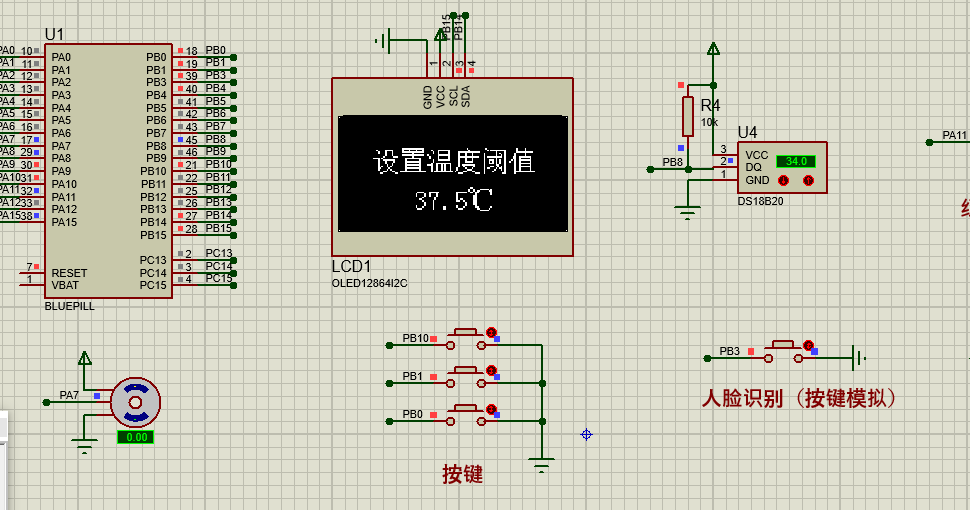

6.2按键调节阈值测试

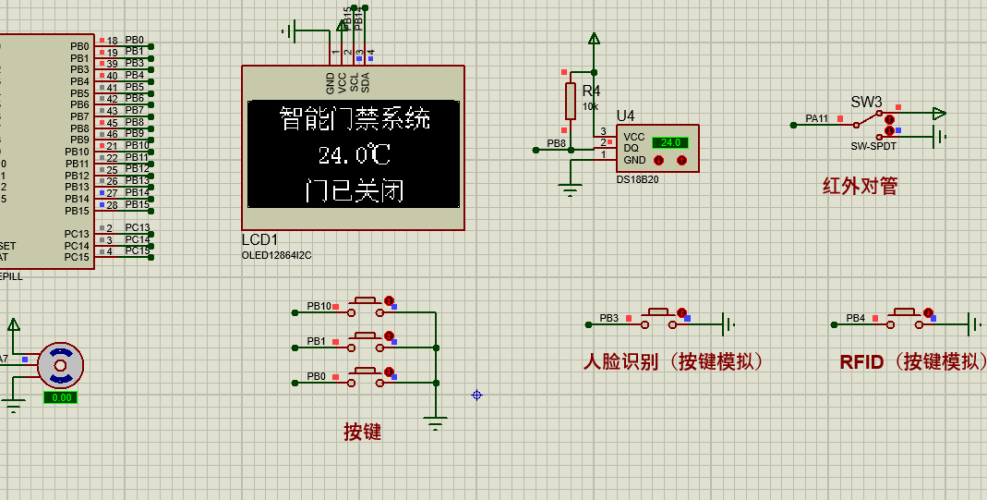

6.3温度检测测试

结  论

参考文献

致  谢
