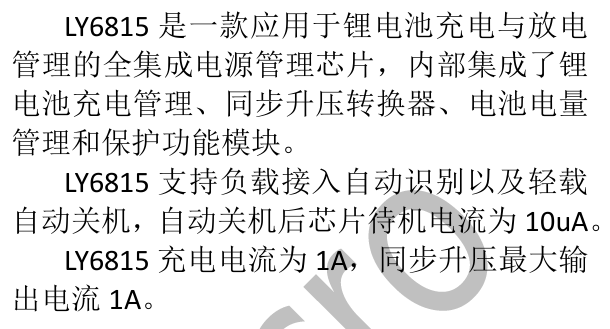

在移动电源等便携式设备中，需要一款高度集成的电源管理芯片，能够同时处理锂电池的充电和放电过程，并提供全面的保护和灵活的电量指示。LY6815是一款应用于锂电池充电与放电管理的全集成电源管理芯片，采用SOP8封装，内部集成了锂电池充电管理模块、同步升压转换器、电池电量管理和保护功能模块。其支持1A充电电流和1A同步升压放电电流，升压效率高达93%，待机电流仅10μA，并具备负载接入自动识别、轻载自动关机、智能温度控制以及输出过压、短路、过流保护等功能，同时支持1灯、2灯或4灯电量指示，为移动电源等应用提供了简洁高效的解决方案。本解析将基于完整数据手册，系统阐述LY6815的核心特性、参数设置及工程化设计要点。

---

一、芯片核心定位

---

LY6815是一款面向锂电池充电与放电应用的全集成电源管理芯片，其核心价值在于：

• 高度集成：内部集成锂电池充电管理、同步升压转换器、电量管理、保护电路和灵活的电量指示驱动，外围元件极少；

• 高效率：升压效率高达93%，有效延长电池续航时间；

• 超低待机功耗：轻载自动关机后待机电流仅10μA，极大延长电池存储寿命；

• 灵活的充放电管理：充电电流1A，最大放电电流1A，预设电池充满电压4.2V；

• 智能负载检测：自动识别负载接入并启动升压，轻载（<30mA）持续16秒后自动关机；

• 完善的保护功能：集成输出过压保护、短路保护、过流保护、电池欠压保护、智能温度控制（110°C降流，140°C关断）；

• 灵活的电量指示：支持1灯、2灯或4灯模式，通过SEL引脚配置，满足不同成本和应用需求；

• SOP8小封装：占板面积小，适合空间受限的应用。


---

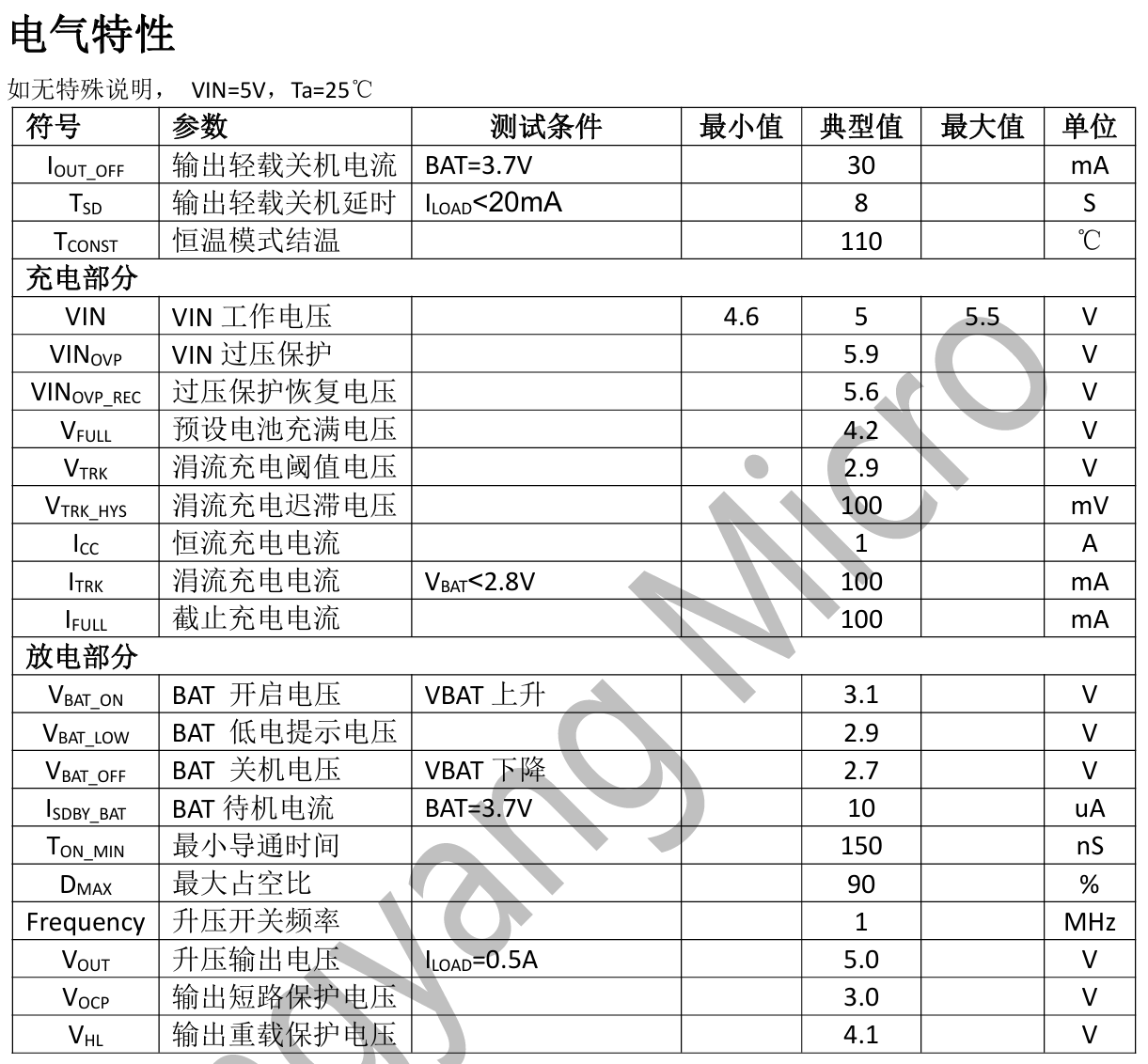

二、关键电气参数详解

---

电源输入（VIN）

• VIN工作电压范围：推荐4.6V至5.5V，用于充电器输入。

• VIN过压保护VINOVP：典型5.9V，当VIN超过此值时关闭充电通路。

• VIN过压恢复电压VINOVP_REC：典型5.6V。

• VIN欠压保护：当VIN低于3.5V时，关闭充电通路，防止电池倒灌。

充电部分

• 恒流充电电流ICC：典型1A。

• 涓流充电电流ITRK：典型100mA（Vbat<2.8V时）。

• 截止充电电流IFULL：典型100mA，当充电电流降至此时充电终止。

• 预设充电电压VFULL：典型4.2V（可定制4.3V/4.35V版本）。

• 涓流充电阈值电压VTRK：典型2.9V。

• 涓流充电迟滞电压VTRK_HYS：典型100mV。

放电部分（升压输出）

• 升压输出电压VOUT：典型5.0V（ILOAD=0.5A时）。

• 升压开关频率Frequency：典型1MHz。

• 最大占空比DMAX：90%。

• 最小导通时间TON_MIN：典型150ns。

• 电池开启电压VBAT_ON：典型3.1V（VBAT上升），电池电压高于此值才允许放电。

• 电池关机电压VBAT_OFF：典型2.7V（VBAT下降），电池电压低于此值时关闭输出。

• 电池低电提示电压VBAT_LOW：典型2.9V。

• 输出短路保护电压VOCP：典型3.0V，输出低于此值触发短路保护。

• 输出重载保护电压VHL：典型4.1V。

• 输出轻载关机电流IOUT_OFF：典型30mA（BAT=3.7V），负载电流低于此值且持续16秒后自动关机。

• 输出轻载关机延时TSD：典型8秒（ILOAD<20mA）。

电流与功耗

• BAT待机电流ISDBY_BAT：典型10μA（BAT=3.7V），自动关机后功耗极低。

保护特性

• 恒温模式结温TCONST：典型110°C，当结温达到此值时开始限制电流；若结温继续升高到140°C，则电流减小到0。


---

三、芯片架构与工作原理

---

内部功能框图

• LY6815内部包含充电管理模块（CC/CV）、同步升压转换器、负载检测电路、按键控制逻辑、电量指示驱动和多种保护电路。

充电模式

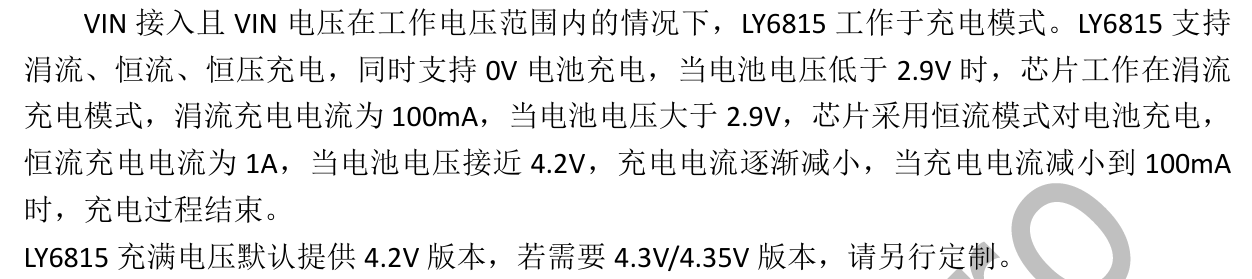

• 当VIN接入且电压在4.6V-5.5V范围内时，芯片进入充电模式。充电过程分为三个阶段：
  涓流充电：当电池电压低于2.9V时，以100mA电流进行预充电。
  恒流充电：电池电压升至2.9V以上后，以1A恒流充电。
  恒压充电：当电池电压达到4.2V时，进入恒压模式，充电电流逐渐减小。当电流降至100mA时，充电终止。

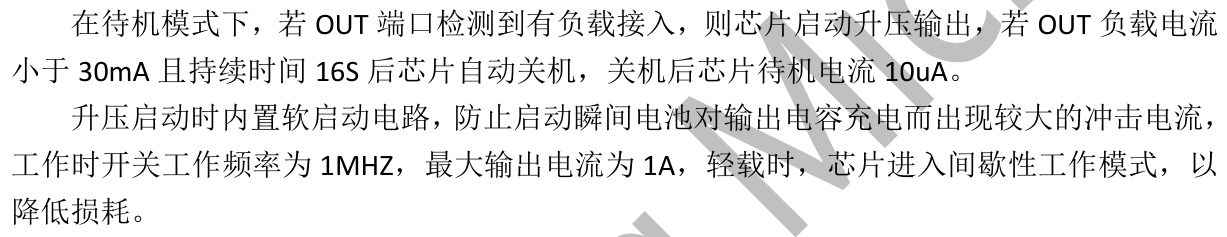

放电模式（升压输出）

• 在待机模式下，芯片持续检测OUT端口。当负载接入时（负载电流>30mA），芯片自动启动同步升压转换器，将电池电压升压至5V输出，最大输出电流1A，效率高达93%。升压启动时内置软启动电路，防止冲击电流。轻载时，芯片进入间歇性工作模式以降低损耗。

• 当负载电流持续低于30mA且维持16秒后，芯片自动关机，待机电流降至10μA。


按键功能

• OUT引脚可通过串联1kΩ电阻外接按键。单击按键可实现开机和显示电量功能。

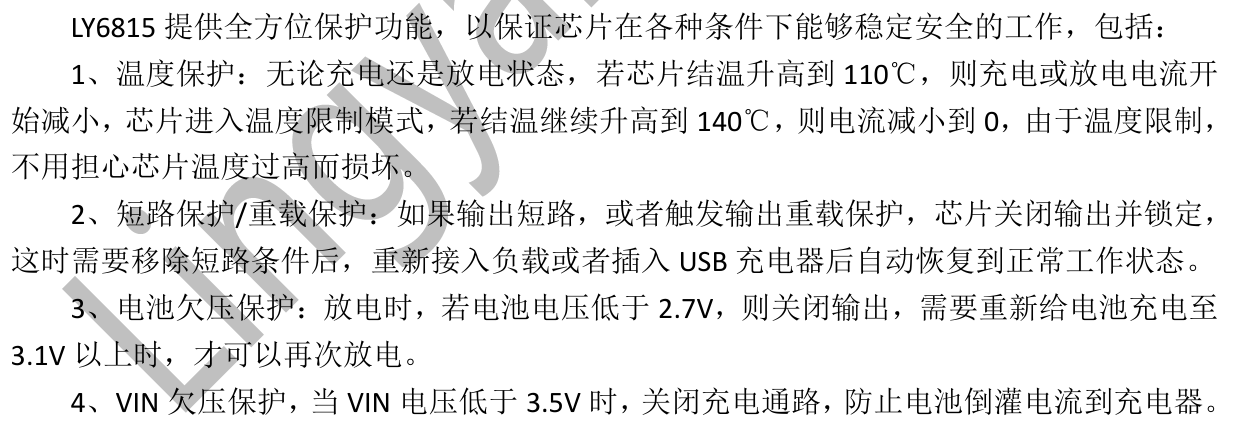

保护机制

• 温度保护：当芯片结温达到110°C时，开始减小充电或放电电流；若继续升高至140°C，电流减至0。

• 输出短路/重载保护：当输出短路（VOUT<VOCP）或触发输出重载保护（VOUT<VHL）时，芯片关闭输出并锁定。需移除短路后重新接入负载或插入USB充电器才能恢复。

• 电池欠压保护：放电时，若电池电压低于2.7V，关闭输出。需充电至3.1V以上才能再次放电。

• VIN欠压保护：当VIN低于3.5V时，关闭充电通路，防止电池倒灌。


电量指示（通过SEL引脚配置）

LY6815支持三种电量指示模式，通过SEL引脚电平选择：

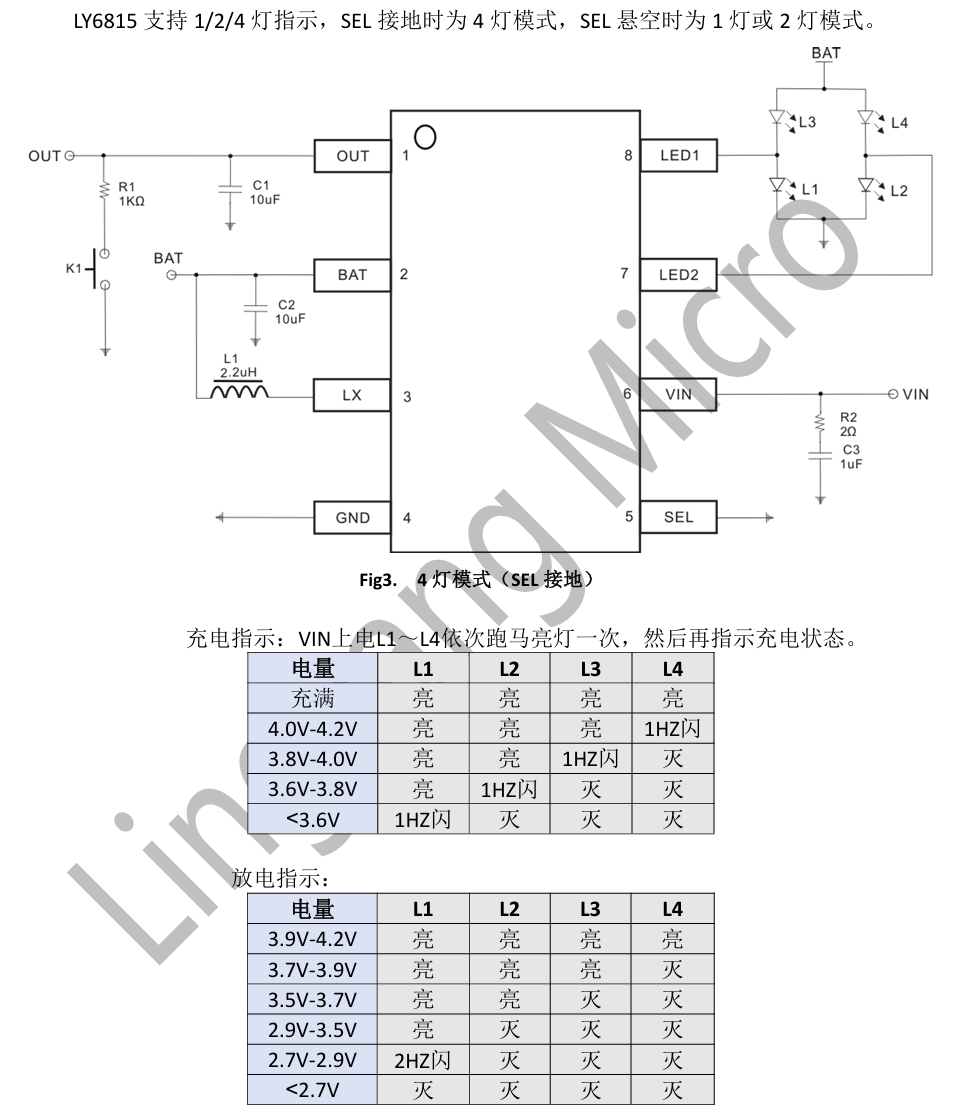

• 4灯模式（SEL接地）

• 充电状态（VIN插入时）：
  VIN上电后，L1~L4依次跑马亮灯一次，然后根据电池电压指示充电状态：
  VBAT<3.6V：L1 1Hz闪烁，L2-L4灭
  3.6V≤VBAT<3.8V：L1常亮，L2 1Hz闪烁，L3-L4灭
  3.8V≤VBAT<4.0V：L1常亮，L2常亮，L3 1Hz闪烁，L4灭
  4.0V≤VBAT<4.2V：L1常亮，L2常亮，L3常亮，L4 1Hz闪烁
  VBAT=4.2V（充满）：L1-L4全亮

• 放电状态（升压输出时）：
  VBAT≥3.9V：L1-L4全亮
  3.7V≤VBAT<3.9V：L1-L3亮，L4灭
  3.5V≤VBAT<3.7V：L1-L2亮，L3-L4灭
  2.9V≤VBAT<3.5V：L1亮，L2-L4灭
  2.7V≤VBAT<2.9V：L1 2Hz闪烁，L2-L4灭
  VBAT<2.7V：L1-L4全灭

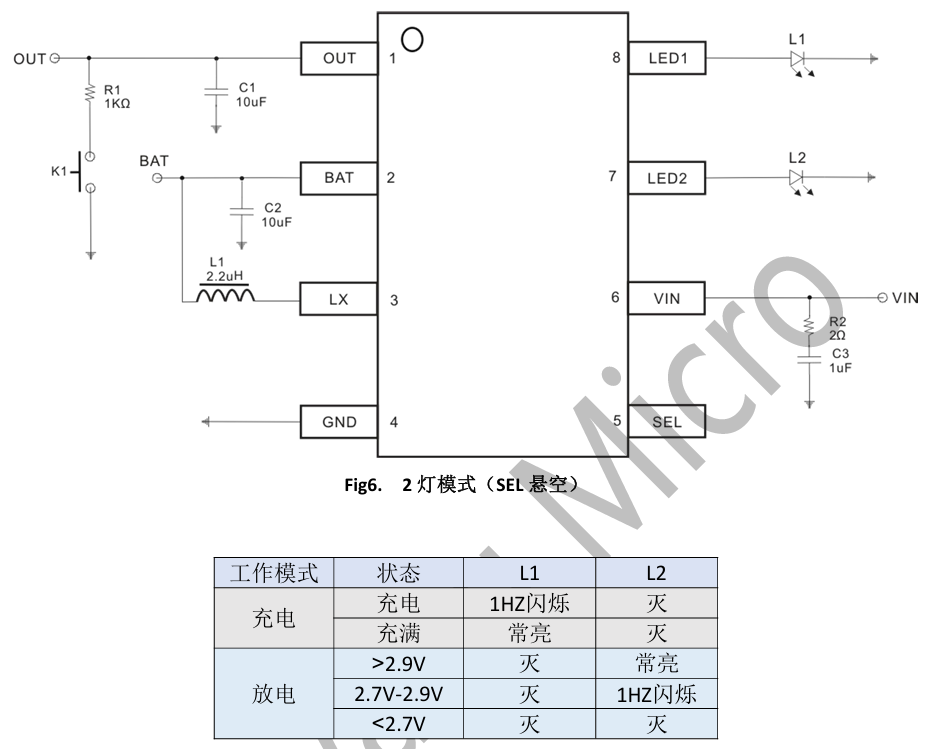

• 2灯模式（SEL悬空）

• 充电状态：
  L1（充电指示灯）：充电时1Hz闪烁，充满时常亮
  L2（放电指示灯）：充电时灭

• 放电状态：
  VBAT>2.9V：L2常亮，L1灭
  2.7V≤VBAT≤2.9V：L2 1Hz闪烁，L1灭
  VBAT<2.7V：L1、L2均灭


• 1灯模式（SEL悬空，并配置为1灯）
  实际上，SEL悬空可对应两种1灯模式，手册给出了两种配置：

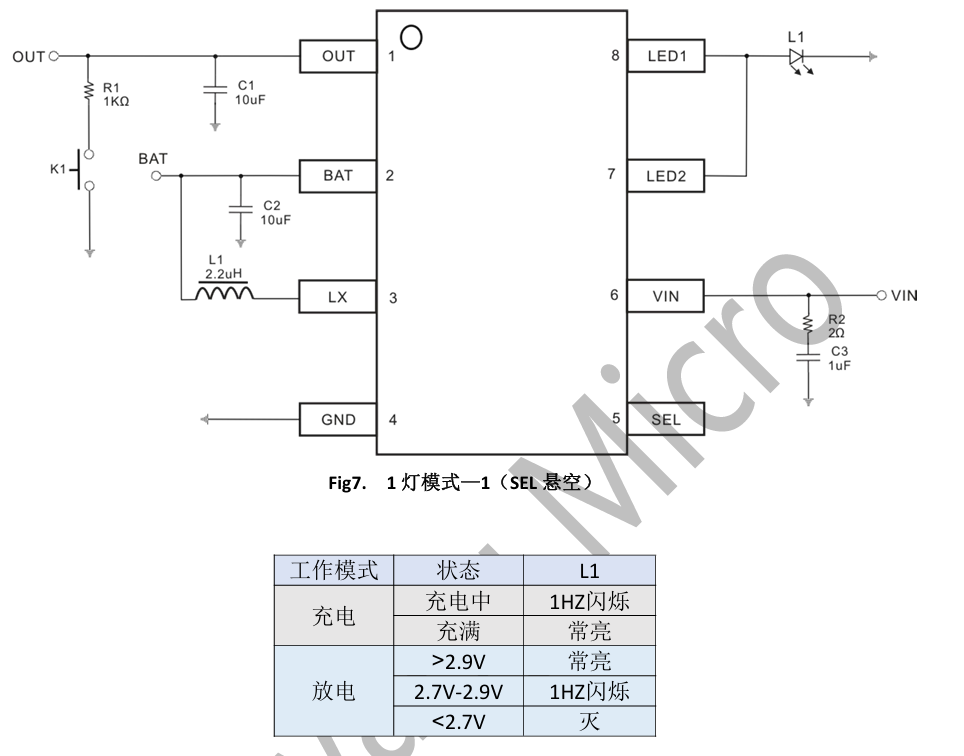

• 1灯模式-1：
  充电状态：充电时L1 1Hz闪烁，充满时常亮
  放电状态：VBAT>2.9V时L1常亮，2.7V-2.9V时L1 1Hz闪烁，<2.7V时灭

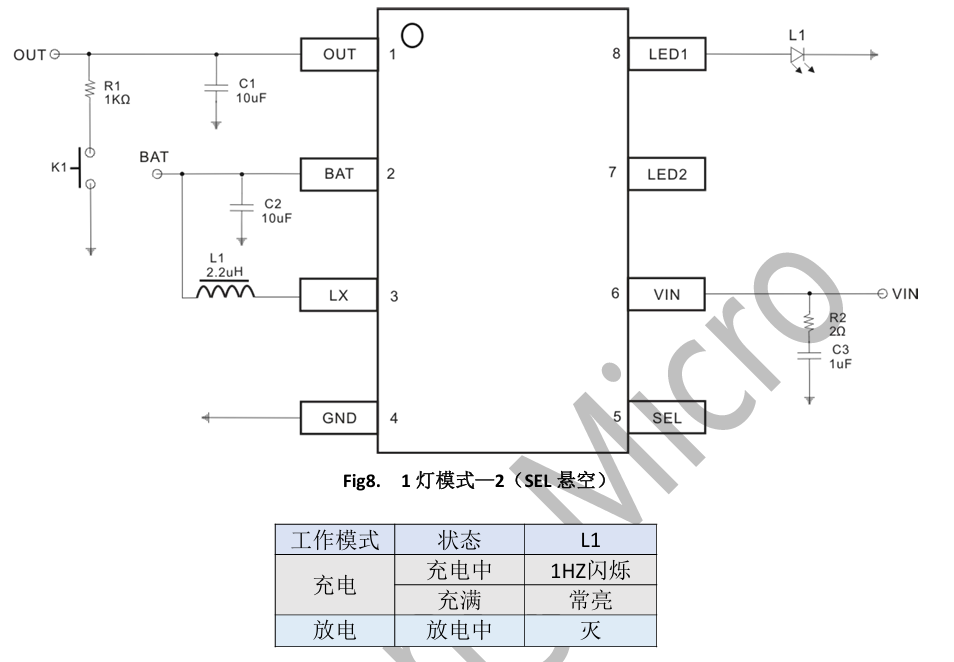

• 1灯模式-2：
  充电状态：充电时L1 1Hz闪烁，充满时常亮
  放电状态：放电时L1常灭


---

四、应用设计要点

---

电感选择

• 升压转换器需要外部电感，建议选择2.2μH-4.7μH的功率电感，饱和电流应大于1.5A（考虑1A输出电流和峰值电流）。电感应靠近LX引脚放置，避免耦合干扰。

输入/输出电容

• VIN端：需放置10μF陶瓷电容，耐压10V以上，靠近VIN和GND引脚。

• OUT端：需放置10μF陶瓷电容，耐压10V以上，靠近OUT和GND引脚。OUT走线尽量短、宽。

• BAT端：需放置10μF陶瓷电容，耐压6.3V以上，靠近BAT和GND引脚。电感连线应先经过电容再到芯片BAT脚。

LED限流电阻

• LED引脚需串联限流电阻到地。LED驱动电流未明确给出，可根据LED亮度要求调整电阻，通常可使用1kΩ左右电阻。在4灯模式下，各LED串联电阻值可相同。

按键连接

• OUT引脚可通过串联1kΩ电阻外接轻触开关到地，实现单击开机和显示电量功能。

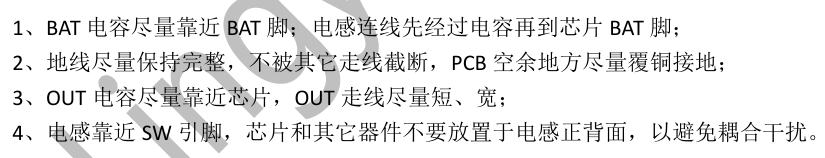

PCB布局要点

• 电容位置：BAT、OUT、VIN的滤波电容必须紧靠相应引脚，走线宽短。

• 电感位置：电感靠近LX引脚，芯片和其它器件不要放置于电感正背面，以避免耦合干扰。

• 地线处理：GND引脚应直接连接到电源地，使用大面积铜箔降低阻抗，地线尽量保持完整，不被其它走线截断。


---

五、典型应用场景

---

移动电源

• LY6815集成充电和升压功能，可构建单节锂电池移动电源，1A充电和1A放电满足主流手机充电需求，4灯电量指示直观显示剩余电量，按键方便操作。

备用电源

• 为便携设备提供备用电源方案，自动负载识别和轻载关机功能节省电量。

定制充电/放电模块

• 可用于需要1A充放电能力的各类锂电池供电设备。

---

六、调试与故障处理

---

无法充电或充电异常

• 检查VIN电压是否在4.6V-5.5V范围内，且低于过压保护点（5.9V）。

• 检查电池电压是否低于过充保护点（4.2V），若高于则不会充电。

• 检查BAT电容是否焊接正确，容量是否足够。

• 检查芯片是否过热进入温度保护模式（>110°C时降流，>140°C时关断）。

无法升压输出或输出异常

• 检查电池电压是否高于3.1V（开启电压），若低于则不会启动升压。

• 检查OUT端是否接有负载，负载电流是否大于30mA（低于此值16秒后关机）。

• 检查电感是否焊接正确，电感值是否合适。

• 检查是否触发输出短路或过压保护（VOUT<3.0V或<4.1V），移除短路后需重新接入负载或充电器才能恢复。

按键无反应

• 检查OUT引脚到地的按键连接是否正确，是否串联了1kΩ电阻。

• 检查按键时间是否合适（单击即可）。

LED指示异常

• 检查LED极性是否正确，限流电阻是否合适。

• 检查SEL引脚电平是否正确（接地为4灯，悬空为2灯或1灯）。

• 根据电池电压状态核对指示逻辑。

自动关机异常

• 检查OUT端是否有微小漏电流导致负载检测误判，确认负载电流低于30mA时才会在16秒后关机。

---

七、设计验证要点

---

充电功能验证：

• 用可调电源模拟电池，测试涓流、恒流、恒压各阶段电流和电压，截止电流应为100mA。

放电功能验证：

• 用电子负载拉载，测试升压输出电压（5V）和最大输出电流能力（1A），观察轻载时是否进入间歇模式，效率是否达到93%。

待机电流验证：

• 无负载自动关机后，测量BAT端电流，应接近10μA。

保护功能验证：

• 测试输出短路保护、电池欠压保护、过温保护等是否正常。

按键功能验证：

• 测试单击开机功能。

LED指示验证：

• 根据SEL配置，模拟不同电池电压和充电/放电状态，观察LED显示是否与规格一致。

---

八、总结

---

LY6815是一款高度集成的锂电池充放电管理芯片，以充电/放电二合一、1A充放电电流、93%升压效率、超低待机功耗（10μA）、自动负载检测和灵活的电量指示（1/2/4灯）为核心优势。其1A充放电能力可满足主流移动电源需求，内置的完善保护机制和温度控制确保了系统安全稳定运行。SOP8小封装和极少的外围元件使其成为便携设备电源管理的理想选择。

成功应用LY6815的关键在于：正确选择电感和电容，合理布局PCB确保电容紧靠引脚且电感远离敏感器件，根据需求配置SEL引脚选择电量指示模式，并注意轻载关机电流阈值（30mA）对系统设计的影响。

文档出处
本文基于LYMICRO LY6815芯片数据手册Rev1.0整理编写。具体设计、参数计算及元件选型请务必以官方最新数据手册为准，并特别关注电感选择、电容布局、SEL引脚配置及电量指示逻辑。
