在芯片后端设计的复杂世界里，有两个看似相似却各司其职的重要概念——Dummy Cell和Spare Cell。它们如同芯片版图上的“暗黑兄弟”，虽然名字中都带有“Cell”，却担负着截然不同的使命。本文将深入解析这两者的区别、作用及实践应用，为芯片设计工程师提供全面的指导。

一、Spare Cell：芯片的“备胎”军团，为ECO而生

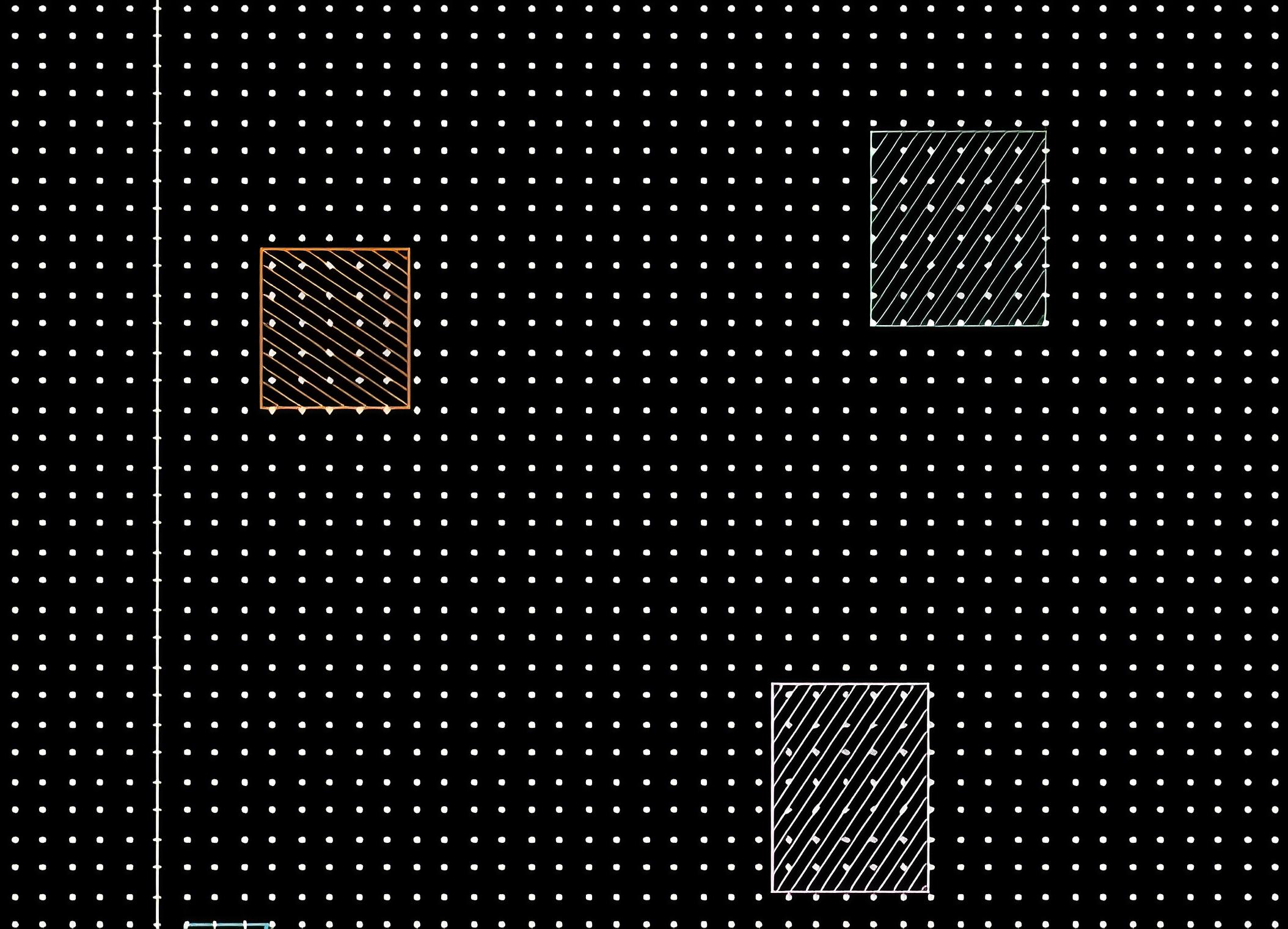

　　Spare Cell本质上就是芯片中的“备胎部队”，是设计者预先巧妙布置在芯片各处的冗余逻辑单元。这些单元在初始设计中不参与任何功能，却为后期的工程变更（ECO）提供了至关重要的灵活性。
　　１.　核心作用深度解析：
　　1.1 应对后期设计修改的“救命稻草”
　　当芯片流片后验证发现功能缺陷时，Spare Cell就成为了修复问题的关键。设计团队可以通过仅修改金属层连线，将Spare Cell接入电路来修复bug，这比重新制造整个芯片要经济高效得多。
　　以某大型SoC设计为例，在MPW流片后发现了图像处理模块的时序违规，团队通过连接附近预先放置的Spare Cell（缓冲器和寄存器）成功修复问题，避免了整个芯片的重新流片。
　　1.2 降低改版成本的“经济适用方案”
　　现代芯片制造中，金属层的光罩成本远低于底层（如晶体管层）的光罩成本。利用Spare Cell进行ECO修改，通常只需要重新制作2-3层金属光罩，相比全芯片重新流片可节省60-80%的成本。
　　

２.　实施要点与最佳实践：
　　2.1 种类选择的智慧
　　基础逻辑门：AND/OR/NAND/NOR/XOR等，每种约占Spare Cell总量的15-20%
　　时序单元：DFF（带复位/置位端的不同变种），约占20-25%
　　反相器：INV需要双倍数量（因为需要成对使用），约占30%
　　特殊单元：TIEHI/TIELO等固定电位单元，约占5%
　　2.2 数量规划的黄金法则
　　成熟设计：占总逻辑单元的1-2%
　　高风险模块：如新开发的AI加速器，可提高到3-5%
　　关键路径附近：额外增加2%的专用Spare Cell
　　2.3 输入处理的注意事项

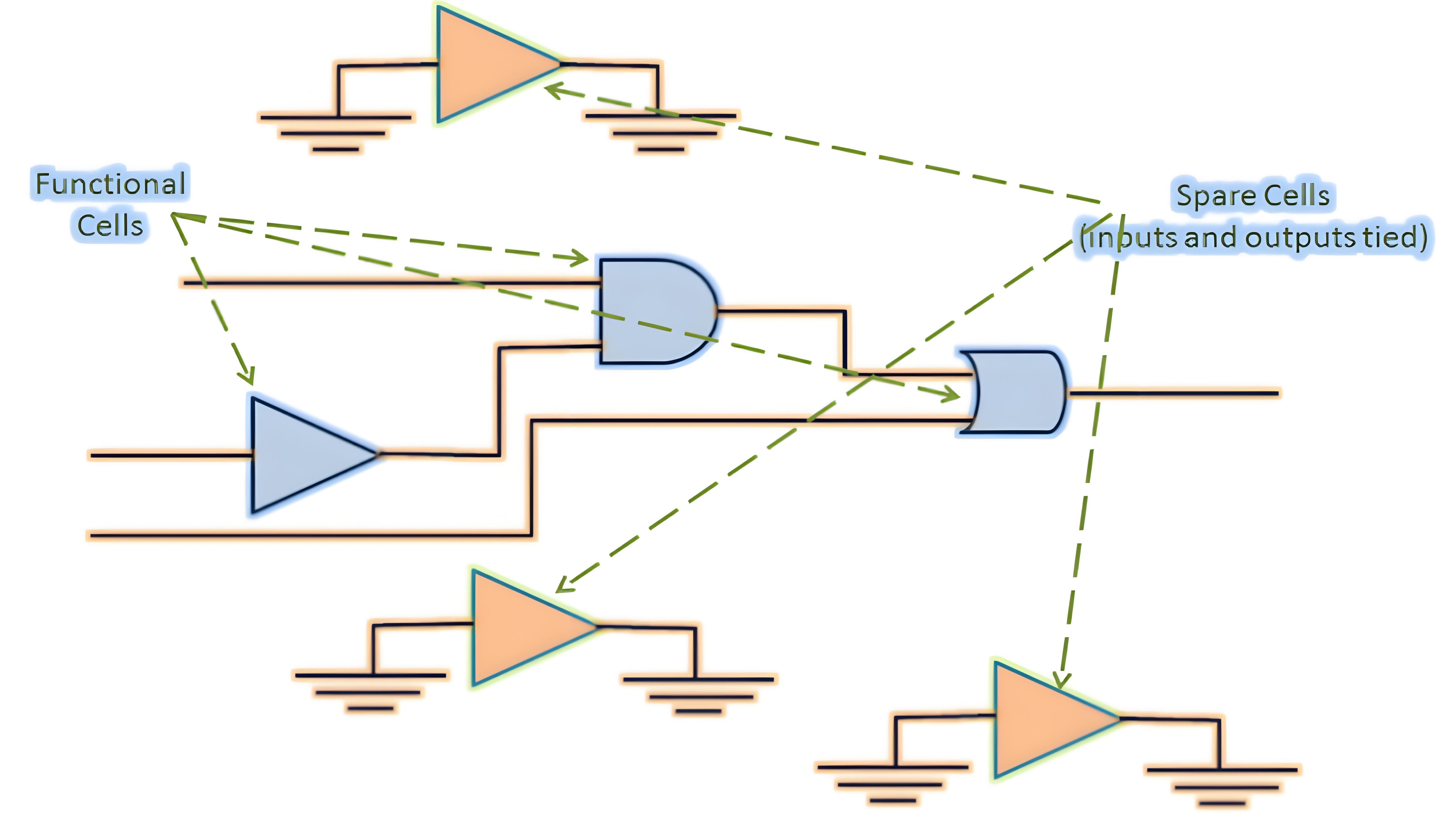

　　所有Spare Cell的输入端口必须妥善处理，通常连接到VSS或VDD，避免浮空导致功耗和噪声问题。

二、Dummy Cell：芯片的“填充大师”，为制造而生
　　与Spare Cell的逻辑功能定位不同，Dummy Cell是纯粹的物理填充单元，不含任何逻辑功能，其主要使命是满足先进工艺制造的物理要求。
　　１.　核心作用深度解析：
　　1.1 保证制造均匀性的“平衡艺术家”
　　在化学机械抛光（CMP）工艺中，芯片表面不同区域的图案密度差异会导致抛光速率不均，进而影响金属层厚度的一致性。Dummy Cell通过填充空白区域，使整个芯片表面的图案密度趋于均匀。
　　在7nm以下工艺中，密度差异超过10%就可能导致严重的厚度不均，影响产品良率。
　　1.2 改善工艺一致性的“质量守护者”
　　除了CMP工艺，Dummy Cell还有助于改善蚀刻工艺的均匀性，减少天线效应，提高晶体管的性能一致性。
　　实际案例显示，在16nm工艺中合理插入Dummy Cell后，芯片的跨片性能波动从±15%降低到±8%以内。
　　

２.　实施要点与先进工艺挑战：
　　2.1 密度平衡的精确控制
　　28nm工艺：密度要求通常为30-70%
　　7nm工艺：密度要求收紧到40-60%
　　5nm工艺：需要分区域精确控制，不同层有不同要求
　　2.2 自动插入的智能化发展
　　现代EDA工具能够根据设计规则自动插入Dummy Cell，并支持复杂的多层协调优化。

三、实战对比：各司其职的完美搭档

四、先进工艺下的新挑战与对策
　　1. 7nm/5nm工艺的特殊考量
　　1.1 Spare Cell的布局挑战
　　需要避免在congestion严重的区域过度放置Spare Cell
　　考虑多电压域设计，确保每个电压域都有足够的Spare Cell资源
　　与时钟树结构协调，避免影响时钟分布
　　1.2 Dummy Cell的智能进化
　　需要支持多图案技术（Multi-Patterning）的要求
　　与设计规则检查（DRC）紧密配合
　　考虑热效应和机械应力的影响
　　2. 实用设计检查清单
　　2.1 Spare Cell设计检查项
　　各模块Spare Cell数量是否满足预估的ECO需求
　　输入端口是否全部正确连接（无浮空）
　　是否考虑了不同电压域的需求
　　是否避免了高密度布线区域
　　2.2 Dummy Cell设计检查项​
　　各层密度是否满足工艺要求
　　是否避免了与正常信号的冲突
　　是否考虑了匹配器件的对称性要求
　　密度梯度是否平滑过渡

结语
　　在芯片设计日益复杂的今天，正确理解并合理运用Spare Cell和Dummy Cell这对“暗黑兄弟”，已经成为后端设计工程师的必备技能。Spare Cell是设计者的“后悔药”，为未来留下修改空间；Dummy Cell是制造的“稳定器”，确保工艺质量。只有将两者有机结合，才能在性能、成本和可靠性之间找到最佳平衡点，设计出真正成功的芯片产品。
