今天再来款LED降压型恒流驱动芯片TX6121。

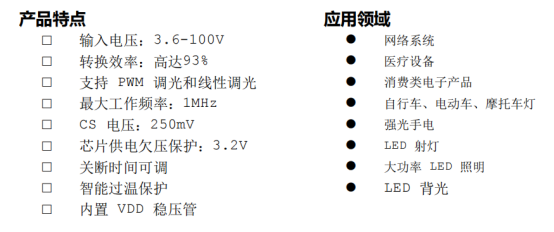

输入电压范围3.6~100V，可以说是很宽了。

输出电流在手册里没有说，但是MOS是外置的，也就是说输出电流的大小可以很大，至少5A肯定是没什么问题的。

支持PWM和模拟调光。

模拟调光的范围是0.3V~1.25V。

使用PWM的话，只要大于1.3V就是100%的亮度，用普通单片机就行。

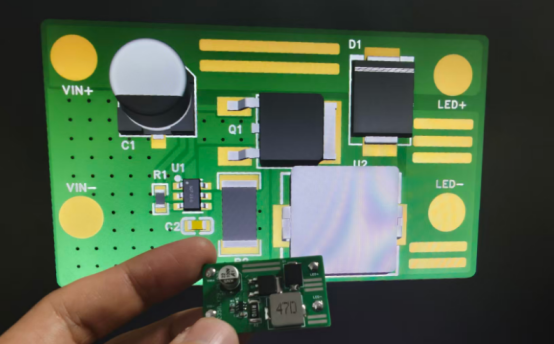

手册里的参考原理图如上。

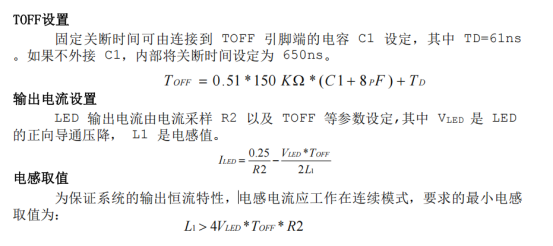

输出电流的设置主要是看三个元器件。

TOFF引脚上的电容，CS接地的电阻，还有就是电感。

我为了省事，就省略了TOFF上的引脚，所以默认的关断时间为650ns。

然后我用的电感蛮大的，所以电流的计算公式约等于就是0.25/R2。

系统最大频率是1MHz，具体按照下面的公式去设置。

给芯片供电通过一个电阻上拉到输入电源处。

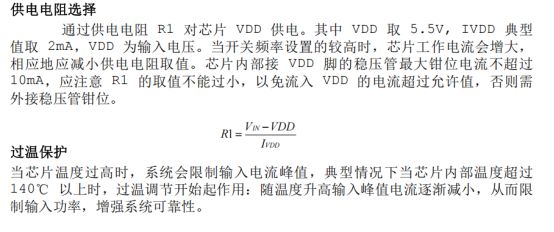

由于输入电源可能会很大，所以我们需要用下面的公式计算一下电阻的取值。

VDD的电压需要大于3.2V，小于5.5V，所以我们按照5V带入计算即可。

Ivdd取值范围为2~10mA。
