电子烟控制芯片是电子烟的 “神经中枢”，负责感知用户抽吸、精确控制加热、管理电池与安全保护，通过PWM动态调节功率与温度，以保障雾化效率、口感一致性与使用安全。以下是其核心工作原理的详细拆解：

一、核心模块与功能

控制芯片通常集成以下关键模块，协同完成电子烟的全流程控制：

模块	核心功能	关键参数 / 实现方式
用户触发检测	识别抽吸动作（气流 / 按键）	咪头 / 霍尔 / 电容式传感器，检测气压 / 电容变化
功率 / 温度控制	调控加热丝功率与温度	PWM（脉冲宽度调制），频率可达 kHz 级，精度 0.1℃
电池管理	充电、放电、电压监测	线性 / 开关充电，欠压锁定（UVLO），过充保护
安全保护	短路、过流、过热、超时	毫秒级故障响应（0.01 秒），多重防护机制
人机交互	状态指示（LED）、模式切换	LED 渐变 / 闪烁，按键档位调节

二、工作流程详解

1. 触发与唤醒

   • 用户抽吸时，气流传感器（如咪头）检测到气压变化，输出电信号至芯片；或通过按键主动触发。

   • 芯片从低功耗休眠模式唤醒，启动初始化与状态自检（如电池电压、传感器状态）。

2. 功率与温度调节（核心环节）

   • PWM 动态控制

     芯片通过 PWM 信号调节 MOSFET 开关占空比，控制加热丝平均电流，使温度稳定在 200–300℃（烟油雾化的理想区间）。

   • 闭环反馈

     部分高端芯片集成 NTC 温度传感器或发热丝电阻检测，实时反馈温度 / 电阻数据，动态调整 PWM 占空比，实现 0.1℃级温度波动控制。

   • 口感适配

     根据抽吸力度（气流传感器信号）调整功率输出 —— 轻吸时降低功率，烟雾柔和；深吸时提升功率，烟雾浓郁。

3. 电池管理与充电

   • 放电保护

     实时监测电池电压，当电压低于设定阈值（如 2.8V）时触发欠压锁定，停止输出，防止电池过放。

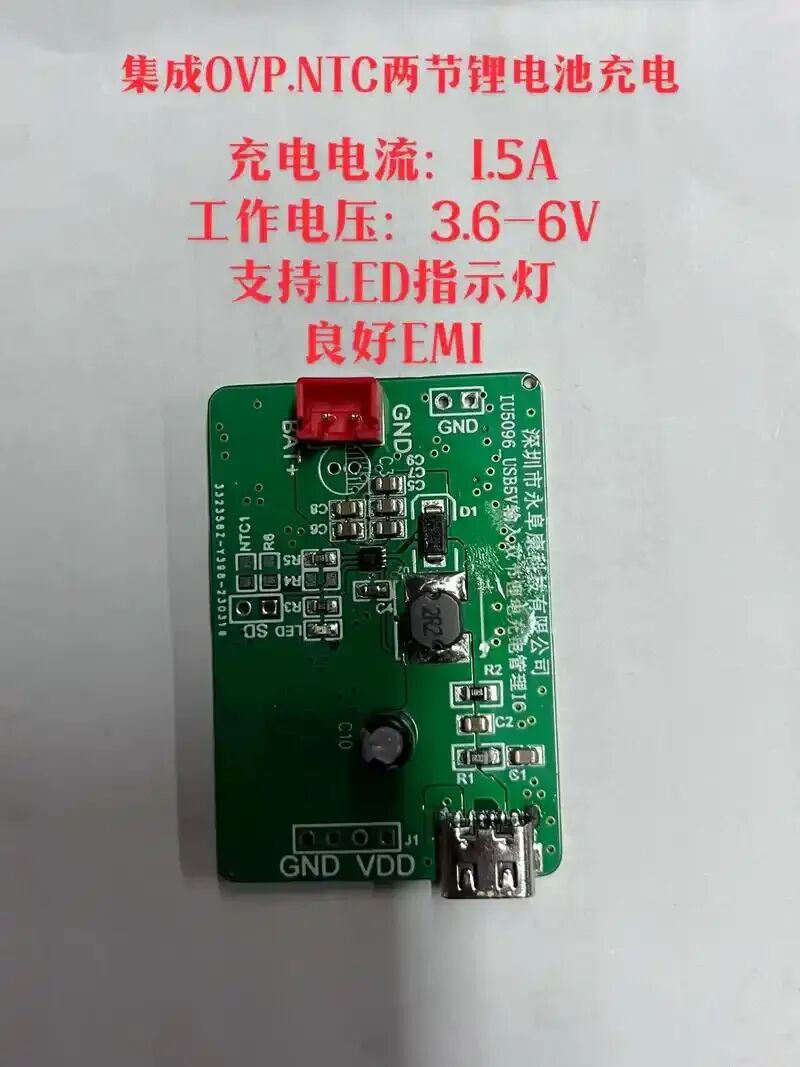

   • 充电管理

     支持 5V 适配器充电，采用涓流→恒流→恒压三段式充电，保护电池并延长寿命。

   • 过充保护

     充电电压达到上限（如 4.2V）时自动截止，避免电池损坏。

4. 安全保护机制

   • 短路 / 过流保护

     检测加热丝电阻（如 < 0.5Ω）或电流异常，立即切断输出。

   • 过热保护

     芯片内置温度传感器，或通过 NTC 检测加热丝 / 芯片温度，超温时停止工作。

   • 超时保护

     单次抽吸超过设定时间（如 10 秒）自动断电，防止干烧与过热。

   • 其他防护

     过压、反接、静电保护等，部分芯片集成 12 重以上安全机制。

5. 状态指示与交互

   • 抽吸时 LED 渐变点亮（如每 0.5 秒 32 步亮度变化），模拟吸烟体验。

   • 充电、电量低、故障时通过 LED 闪烁频率 / 颜色区分状态。

---

三、关键技术与特点

• 高集成度

  单芯片集成 MCU、PWM、充电管理、传感器接口、安全保护，简化外围电路。

• 低功耗设计

  休眠电流低至 μA 级（如 2μA），延长待机时间。

• 动态响应

  每秒数百次 PWM 调整，配合传感器实时反馈，实现 “智能口感”。

• 安全优先

  故障响应时间可达 0.01 秒，多重冗余保护降低风险。

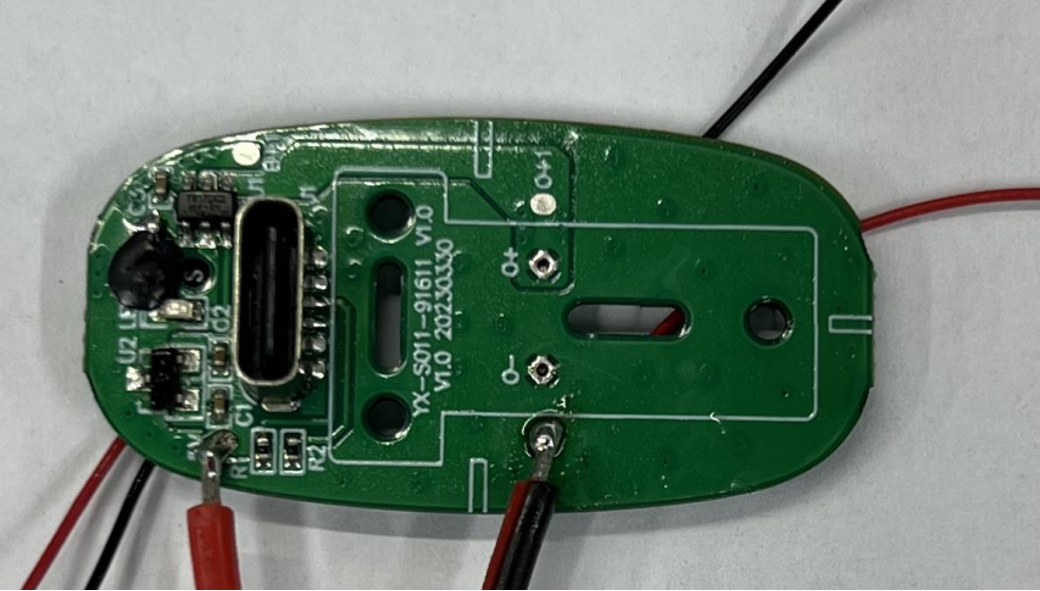

四、典型芯片示例

• XM7812

  集成雾化控制、充电、MOSFET 驱动，支持 10 秒超时、短路保护、欠压锁定，LED 渐变指示。

• SS800X

  8 位 MCU，集成咪头检测、发热丝阻值检测、短路保护，休眠功耗 2μA，支持多电源输入。

• HM8008S

  单芯片控制器，内置 1A 线性充电、三段式充电、过充 / 过放 / 短路 / 过热保护。

五、总结

电子烟控制芯片通过传感器触发→PWM功率调节→电池与安全管理→交互反馈的闭环流程，实现了烟油的高效雾化与安全使用。其核心在于 PWM 动态控制与多重安全机制，既保障了口感一致性，又降低了使用风险。随着技术演进，芯片正朝着更高集成度、更精准温控、更丰富智能功能的方向发展，成为电子烟体验与安全的核心决定因素。

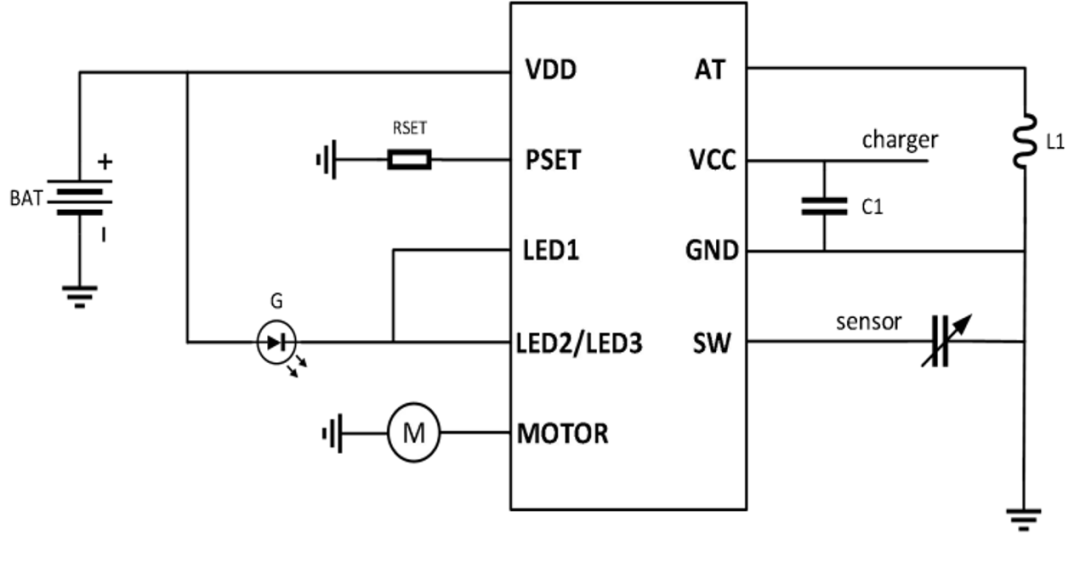

以下针对 XM7812、SS800X、HM8008S 三款主流芯片，从核心参数、功能特性、适用场景、典型电路四个维度展开对比，方便快速选型。

对比维度	XM7812	SS800X	HM8008S
芯片架构	专用雾化控制芯片（无独立 MCU 内核）	8 位通用 MCU 内核 + 雾化控制外设	单芯片集成充电 + 雾化控制
工作电压	2.5V~4.2V（锂电池直接供电）	2.4V~4.5V	2.7V~4.2V
输出功率范围	5W~15W	3W~20W（支持功率档位调节）	4W~18W
控制方式	固定 PWM 占空比 + 开环控制	可调 PWM（1kHz~20kHz）+ 闭环电阻检测	自适应 PWM + 温度反馈（可选 NTC）
充电功能	内置 1A 线性充电模块，三段式充电（涓流 / 恒流 / 恒压）	无内置充电，需外接充电芯片（如 TP4056）	内置 1A 线性充电，支持反接保护
触发方式	气流传感器（咪头）/ 按键触发	气流传感器 / 按键 / 触摸触发	气流传感器 / 按键触发
安全保护	短路、过流、欠压、超时（10s）、过热	短路、过流、欠压、超时、电阻异常检测、静电保护	短路、过充、过放、过热、反接、超时
交互功能	单 LED 渐变指示（抽吸 / 充电 / 低电）	多 LED 指示（功率档位 / 电量 / 故障）	单 LED 闪烁指示（状态区分）
休眠功耗	5μA	2μA（超低功耗，长待机）	3μA
适用场景	入门级一次性电子烟、换弹式小烟	中高端可充电电子烟、多档位调压烟	性价比换弹烟、便携一次性雾化器

• SS800X：灵活性最高，适合中高端产品

  • 搭载 8 位 MCU 内核，支持用户自定义程序烧录，可灵活设置功率档位（如 3 档：8W/12W/16W）、LED 显示逻辑、保护阈值。

  • 内置发热丝电阻检测功能，能实时监测加热丝阻值变化，判断是否干烧，属于闭环控制方案，口感一致性更强。

  • 无内置充电模块，需外接充电芯片，电路稍复杂，但可适配更大功率充电需求。

• XM7812：集成度高，适合低成本方案

  • 无需外接充电芯片，单芯片即可实现 “充电 + 雾化 + 保护”，外围元件少，BOM 成本低。

  • 开环控制方式，PWM 占空比固定，适合对口感一致性要求不高的入门级产品。

  • LED 渐变效果流畅，抽吸时亮度逐步提升，模拟传统吸烟的火光效果，用户体验较好。

• HM8008S：平衡性价比与安全性，适合主流产品

  • 内置充电 + 反接保护，解决锂电池反接烧毁问题，可靠性高。

  • 支持可选 NTC 温度传感器接入，可升级为闭环温控方案，兼顾成本与性能。

  • 保护机制全面（7 重以上），适合对安全要求较高的量产型产品。
