在当今芯片设计日益复杂的背景下，验证已成为决定项目成败的关键环节。据统计，现代芯片设计项目需要耗费60%-80%的资源用于验证，验证效率直接影响芯片的上市时间和成本。验证IP（VIP）作为预先设计的验证组件和测试台，正成为解决这一挑战的核心工具。
　　
一、VIP的核心价值：全面加速芯片验证进程
　　验证IP在芯片设计流程中发挥着多重关键作用，其价值远远超出传统意义上的总线加速范畴。
　　１.　全面提升验证效率
　　现代芯片验证面临的最大挑战是复杂度指数级增长。验证IP通过预建验证组件和测试台，将验证工作量显著降低。据统计，采用专业VIP可以将验证环境搭建时间缩短50%以上，特别在复杂协议验证场景中表现尤为突出。
　　

２.　多维度的质量保障
　　协议符合性验证
　　VIP确保设计严格遵循行业标准协议规范，避免因协议理解偏差导致的兼容性问题。特别是在HDMI 2.2、DisplayPort 2.1b、蓝牙6.0、Wi-Fi 7等新标准快速迭代的背景下，VIP能够及时跟上标准更新步伐。
　　３.　覆盖率驱动的验证方法
　　通过内置的功能覆盖率模型，VIP能够系统性地确保所有协议场景和边界条件都被充分验证，实现从代码覆盖率到功能覆盖率的全面提升。
　　４.　风险控制与成本优化
　　早期缺陷检测
　　VIP能够在设计初期发现难以察觉的协议违规和时序问题，大幅降低后期修复成本。研究表明，在RTL阶段发现的缺陷修复成本仅为流片后发现缺陷的1/100。
　　５.　重流片风险规避
　　通过提供完整的验证方案，VIP有效降低了因验证不充分导致的重新流片风险。在先进工艺节点下，一次重流片的成本可能高达数千万美元。
　　６.　验证方法标准化
　　通过提供统一的验证接口和方法学，VIP促进了团队内部和跨团队之间的验证流程标准化，提升了协作效率。
　　７.　跨平台验证支持
　　现代验证环境包含仿真、模拟、FPGA原型和形式验证等多种平台。高质量的VIP具备平台无关性，能够在不同验证方法间无缝迁移，确保验证的一致性和完整性。
　　
二、VIP的类型与工作机理
　　根据应用场景不同，VIP可分为多种类型。
　　１.　按协议类型划分：
　　VIP覆盖多种标准协议，包括：
　　总线协议：AXI、APB、AHB等
　　接口协议：PCIe、CXL、UCIe等高速接口
　　存储协议：DDR、UFS、NVMe等
　　显示协议：HDMI、DisplayPort等最新标准
　　２.　按应用领域划分
　　随着应用场景的多样化，VIP已扩展到多个重要领域：
　　汽车电子：支持车载网络和自动驾驶芯片验证
　　5G通信：满足高速数据传输需求
　　存储设备：覆盖从传统存储到新型存储方案的验证
　　视频/显示：支持最新显示接口标准验证
　　３.　按功能角色划分

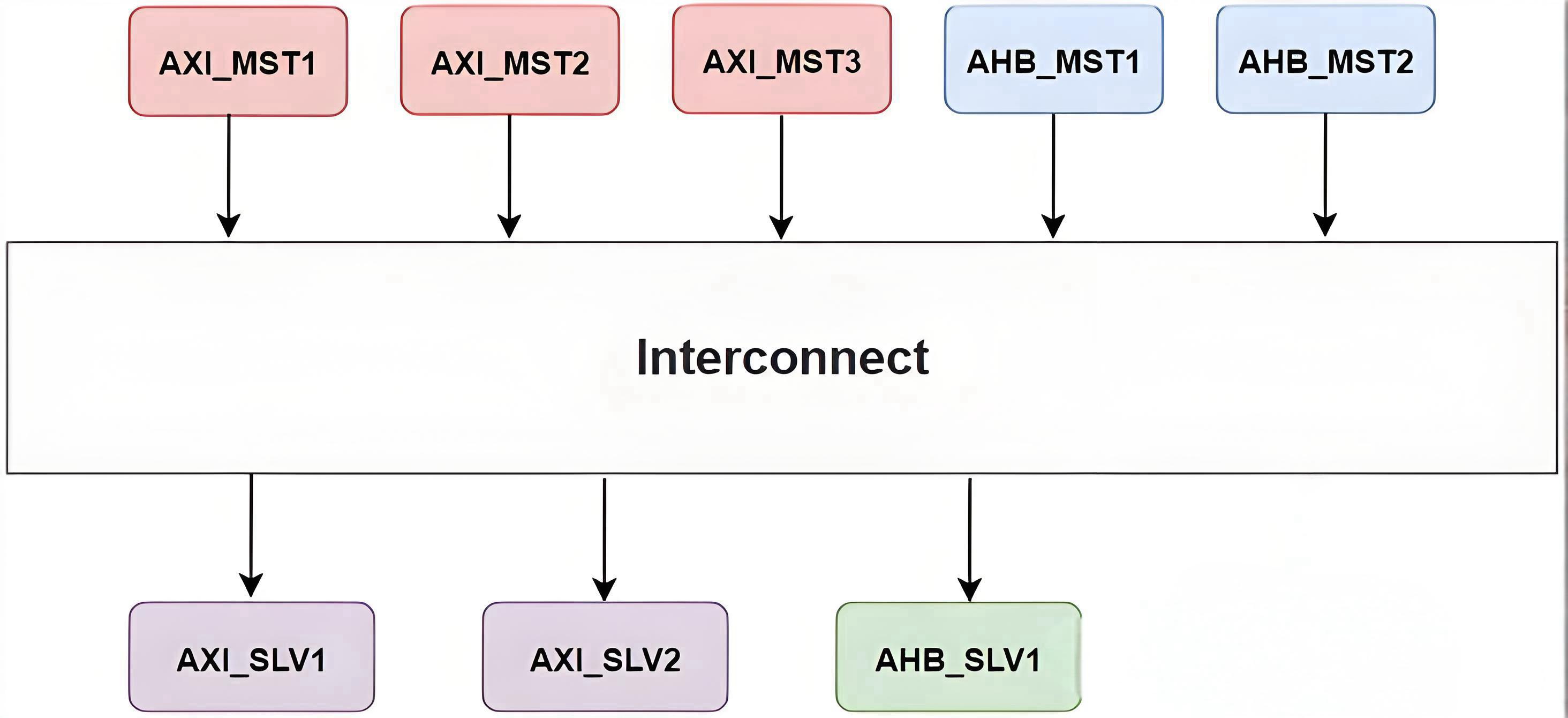

　　在验证环境中，VIP根据其功能分为：
　　Master VIP：用于发起激励，模拟主动设备行为
　　Slave VIP：用于响应激励，模拟从设备行为
　　Monitor VIP：专门用于监控和收集信号活动

三、VIP的工作机理：深入理解UVM框架下的数据流

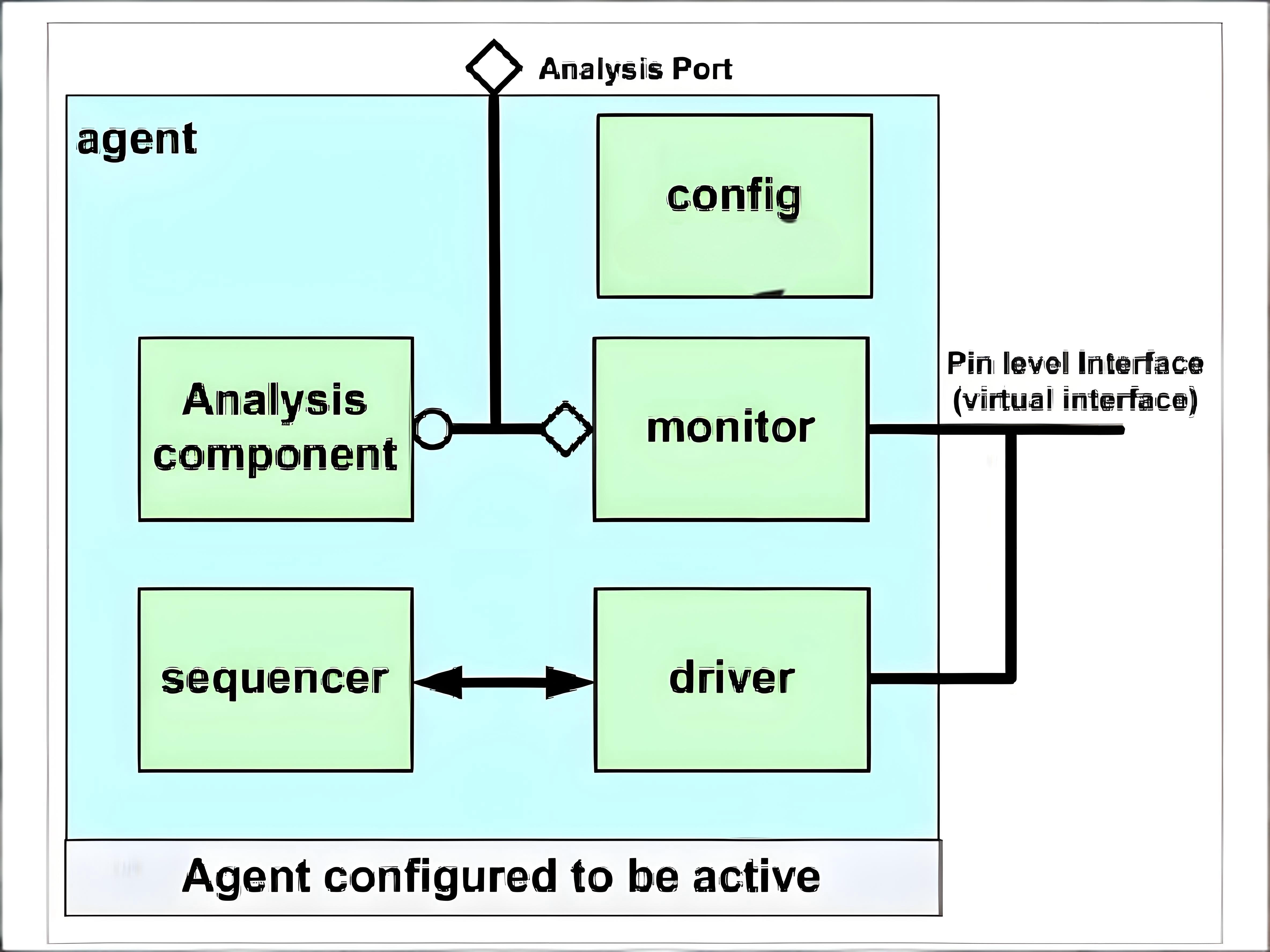

　　在UVM验证方法学中，VIP遵循严格的数据流动机制。整个数据流从sequence产生transaction开始，通过sequencer的仲裁与调度传递给driver，最终转换成实际的引脚级驱动。
　　

关键组件的工作机制如下：
　　uvm_driver：负责将抽象的事务转换为符合特定接口协议的引脚行为。它不仅处理请求的发送，还负责收集响应数据，确保协议处理的完整性。
　　uvm_monitor：独立于driver工作，全程监视接口活动，验证协议符合性，并收集覆盖率数据。这种独立性保证了验证的客观性和全面性。
　　uvm_sequencer：作为sequence和driver之间的中介，负责事务的仲裁与调度，确保激励的有序传递。
　　值得一提的是，VIP的设计强调uvm_driver和uvm_monitor都独立完成整个协议处理过程，这种设计理念确保了VIP的可靠性和可重用性。
　　
四、PSS与协议VIP：协同赋能芯片验证新时代
　　便携式测试和刺激标准（PSS）作为验证方法学的重要革新，正与验证IP（VIP）深度融合，为芯片验证带来革命性的效率提升。
　　１.　PSS核心理念：抽象化与可移植性
　　PSS是一种高级抽象建模语言，其核心优势在于将测试场景描述与具体实现环境解耦。验证工程师可以专注于定义"要验证什么"，而非"如何验证"，从而大幅提升验证代码的可重用性。
　　关键特性：
　　支持测试场景的跨平台移植（仿真、模拟、FPGA原型等）
　　自动生成多样化测试序列，提升覆盖率
　　减少手工编写测试代码的工作量达60%以上
　　协同工作机制：PSS与VIP的完美契合

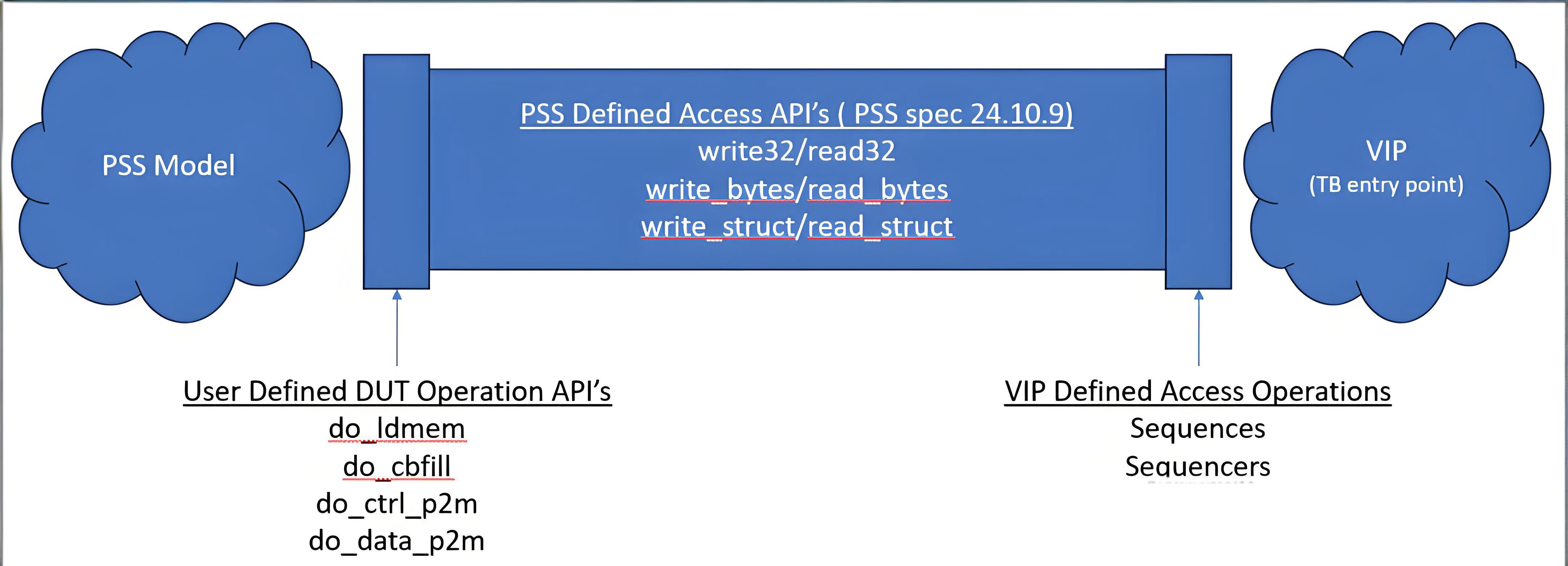

　　PSS与VIP的协同工作基于清晰的接口映射机制。PSS模型中的抽象动作通过VIP提供的应用程序接口（API）转换为具体的协议事务，实现无缝衔接。

连接架构：
　　PSS模型定义高级动作（如mem_fill、mem_dump）
　　VIP提供协议特定的访问操作（如write32/read32）
　　映射层实现抽象动作到具体事务的转换
　　这种方法的优势在于，当协议更换或验证环境从模块级升级到系统级时，只需更新接口映射关系，抽象测试场景无需修改，大大提升了验证效率。
　　
五、集成实践：高效部署VIP的关键
　　成功集成VIP需要遵循系统化方法。对于多VIP场景，推荐使用枚举动态数组法进行管理，这种方法既能保证代码整洁性，又便于扩展和维护。
　　

具体集成步骤包括：
　　１.　环境配置：正确设置VIP文件路径和编译参数
　　２.　接口绑定：通过uvm_config_db建立虚拟接口连接
　　３.　组件实例化：在验证环境中创建VIP agent或env实例
　　４.　序列器集成：通过virtual_sequencer统一管理所有VIP序列器
　　
六、验证效果与重要性
　　采用高质量VIP能带来多重收益：
　　１.　质量提升：通过100%协议覆盖和智能检查机制，VIP能够发现人工验证容易遗漏的角落情况，显著降低流片风险。
　　２.　效率提升：自动生成测试场景的能力大幅减少手工编码工作量，特别在回归测试和系统级验证中表现突出。
　　３.　成本优化：可重用的验证组件减少重复开发投入，同时缩短项目周期，加快产品上市时间。
　　随着chiplet技术和异构集成的发展，VIP在Die-to-Die接口验证中的作用愈发重要。同时，功能验证正扩展到安全验证等新领域，对VIP提出更高要求。
　　
结语
　　在协议快速演进、设计复杂度持续提升的背景下，验证IP已成为芯片验证不可或缺的工具。通过合理选择VIP供应商、采用先进验证方法学并遵循最佳实践，设计团队能够有效应对验证挑战，实现高质量芯片交付。
　　作为验证工程师，理解VIP的工作原理、掌握集成技巧并善用PSS等新技术，将在这个充满挑战的领域中占据先机。
