LED驱动芯片FZH695,应用开发相关数据技术手册
·
特性描述
FZH695(深圳市方中禾科技)是LED显示面板设计的驱动IC,它内建的CMOS位移寄存器与锁存功能,可以将串行的输 入数据转换成平行输出数据格式。FZH695具有16个电流源,可以在每个输出端口提供2~60mA恒定电流量以驱动LED,每个OUT驱动通道输出可短接后得到更大的电流输出,且当环境发生变化时,对其输 出电流影响很小。同时可以选用不同阻值(REXT)的外接电阻来调整FZH695各输出端口的电流大小,因此,可精确地控制LED的发光亮度,适用于高质量白平衡显示驱动模组。本产品性能优良、质量可靠。
功能特点
16个恒流源输出通道
电流输出大小不因输出端负载电压变化而变化
恒流电流范围值,2~60mA@VDD=5V;2~45mA@VDD=3.3V
极为精确的电流输出值
(通道与通道)最大误差:≤±1.5%
(芯片与芯片)最大误差:≤±2.0%
通过调节外部电阻,可设定精密电流输出值
高达 25MHz 时钟频率
工作电压:3.0V~5.5V
封装形式:QSOP24

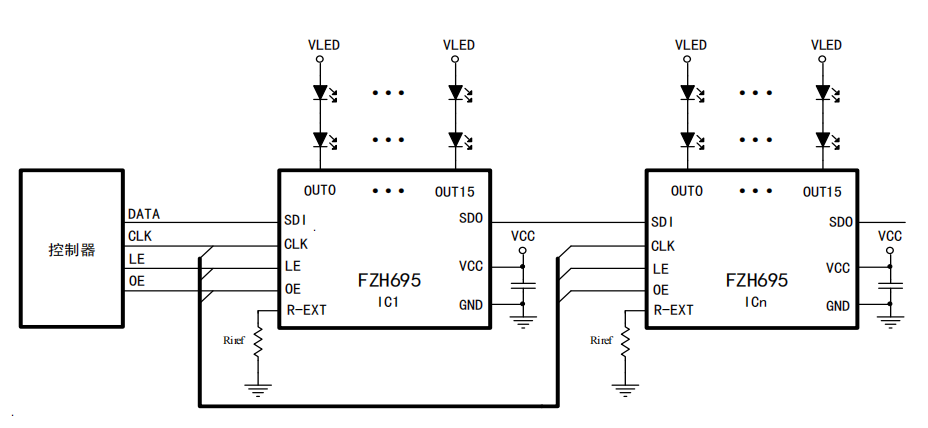

外部应用框图
适用领域:
LED显示

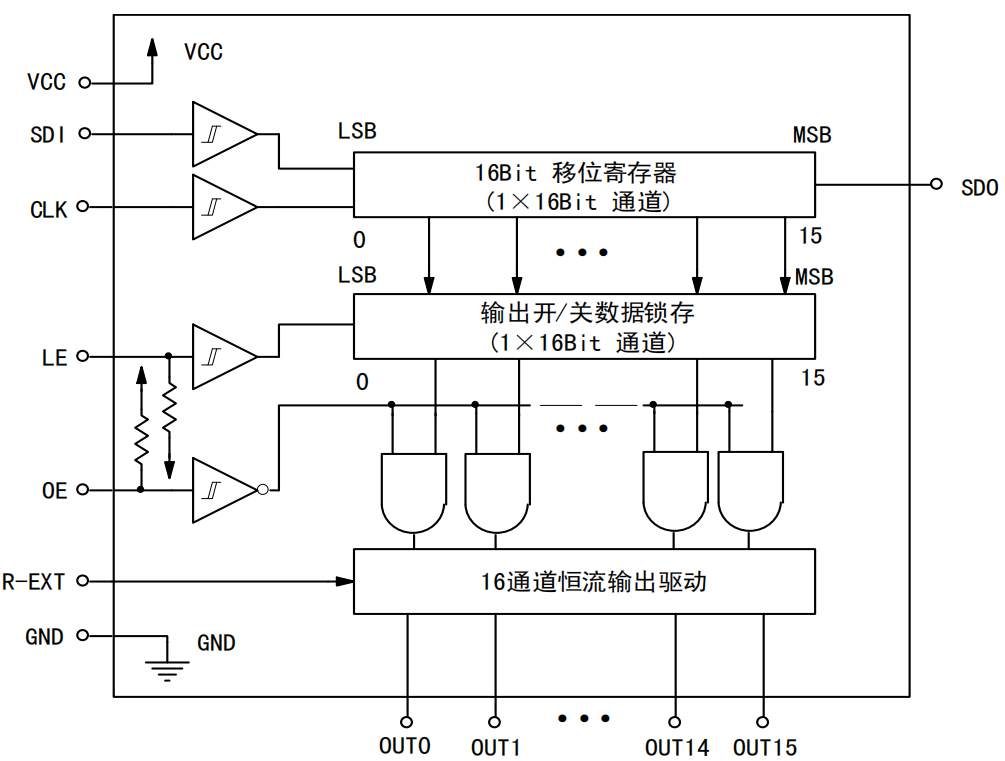

内部结构框图

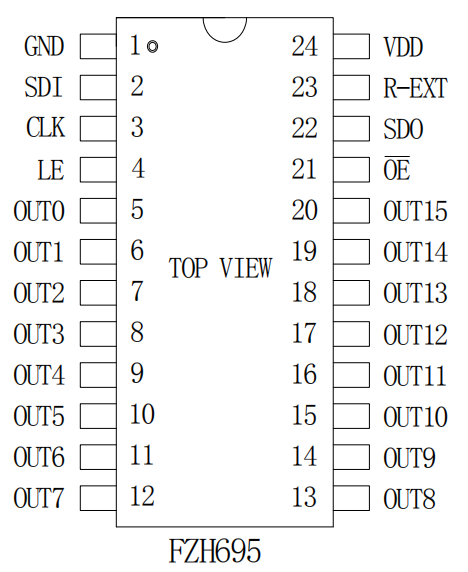

管脚信息
内部结构框图
管脚信息

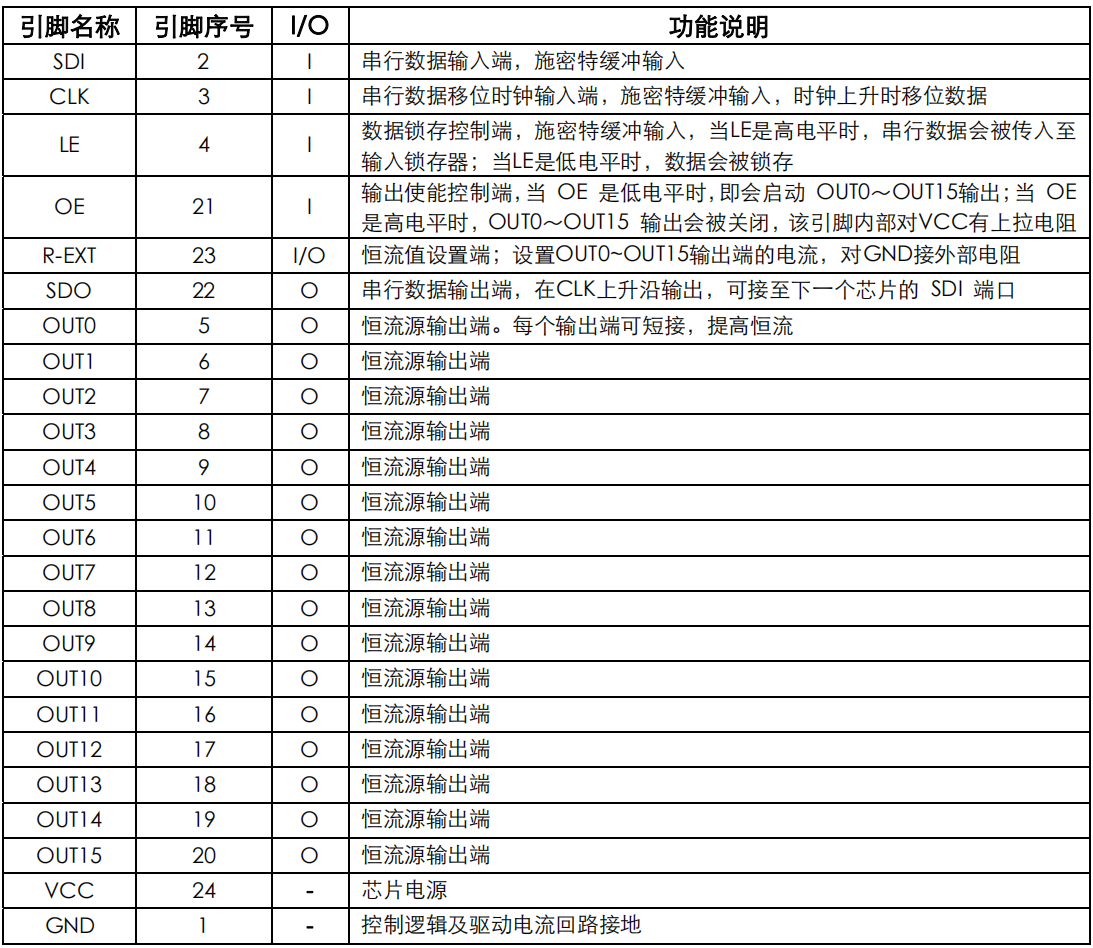

管脚功能

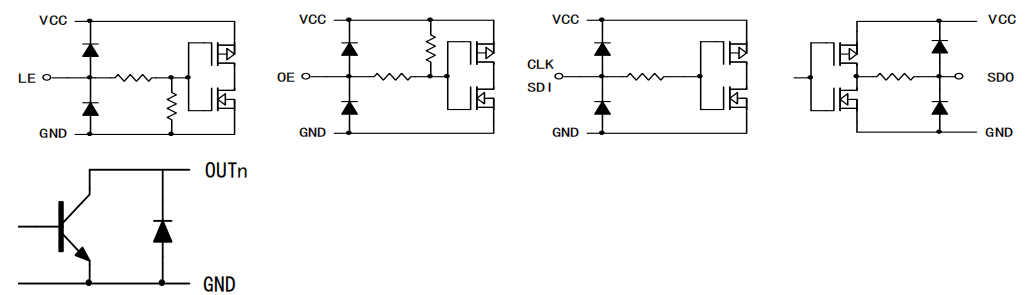

输出及输入等效电路
输出及输入等效电路
集成电路系静电敏感器件,在干燥季节或者干燥环境使用容易产生大量静电,静电放电可
能会损坏集成电路,建议采取一切适当的集成电路预防处理措施,不正当的操作和焊接, 可能会造成 ESD 损坏或者性能下降, 芯片无法正常工作。

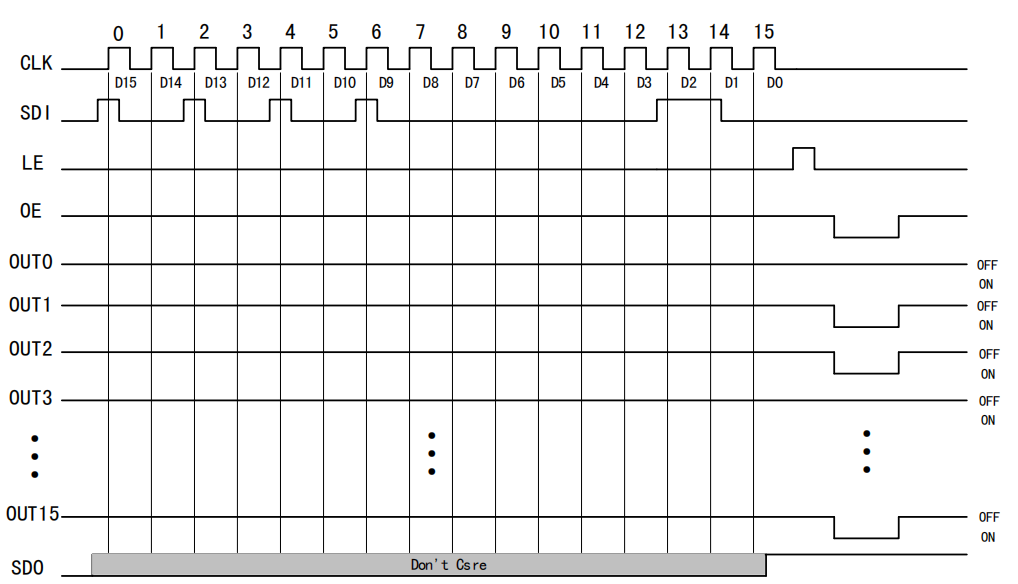

逻辑图

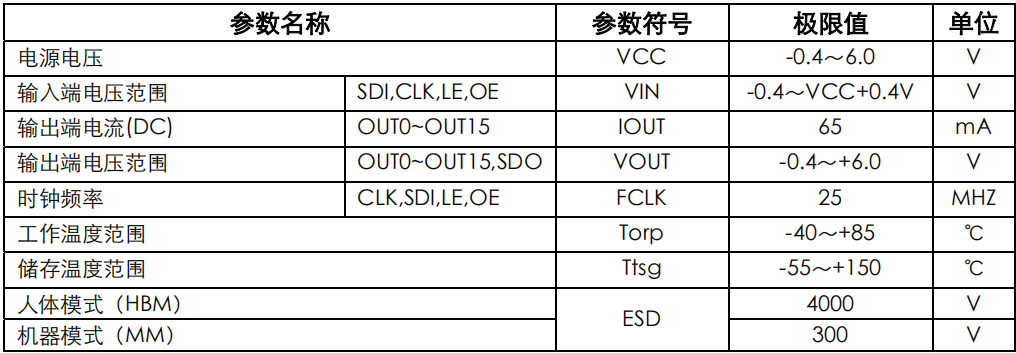

极限参数
极限参数
(1) 以上表中这些等级,芯片在长时间使用条件下,可能造成器件永久性伤害,可降低器件的可靠性。不建议在其它任何条件下,芯片超过这些极限参数工作。
(2) 所有电压值均相对于网络地测试。

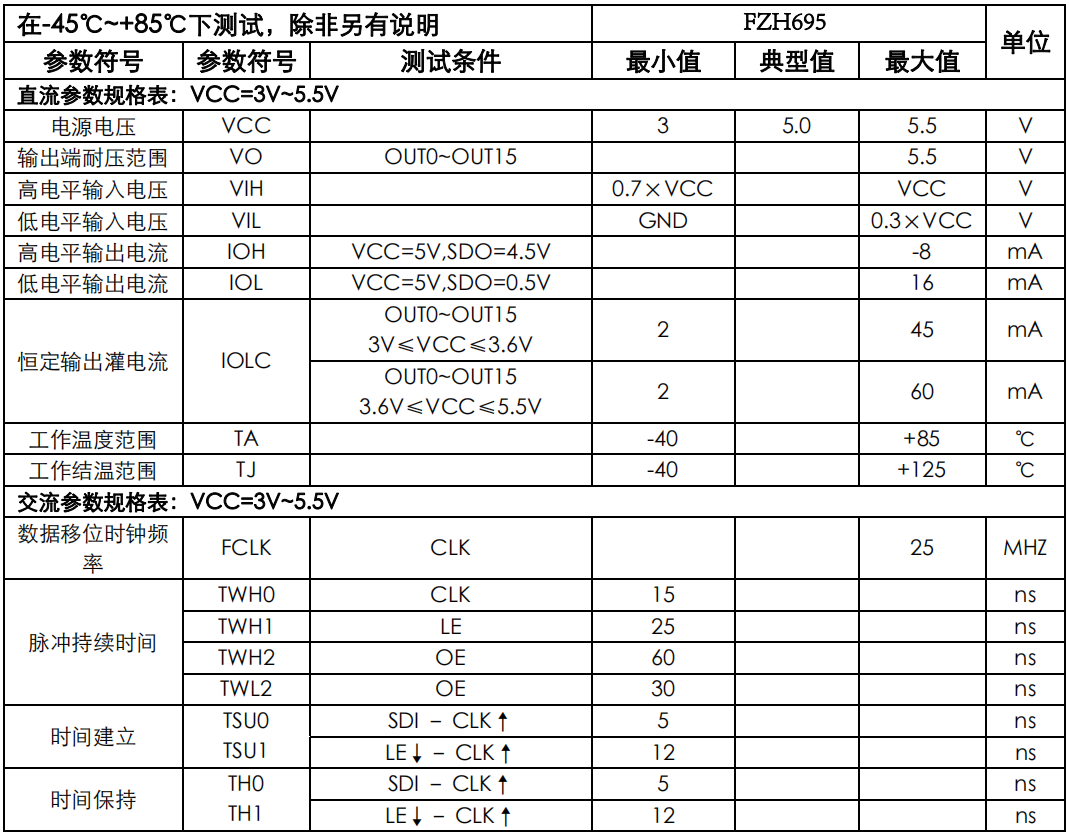

推荐工作条件

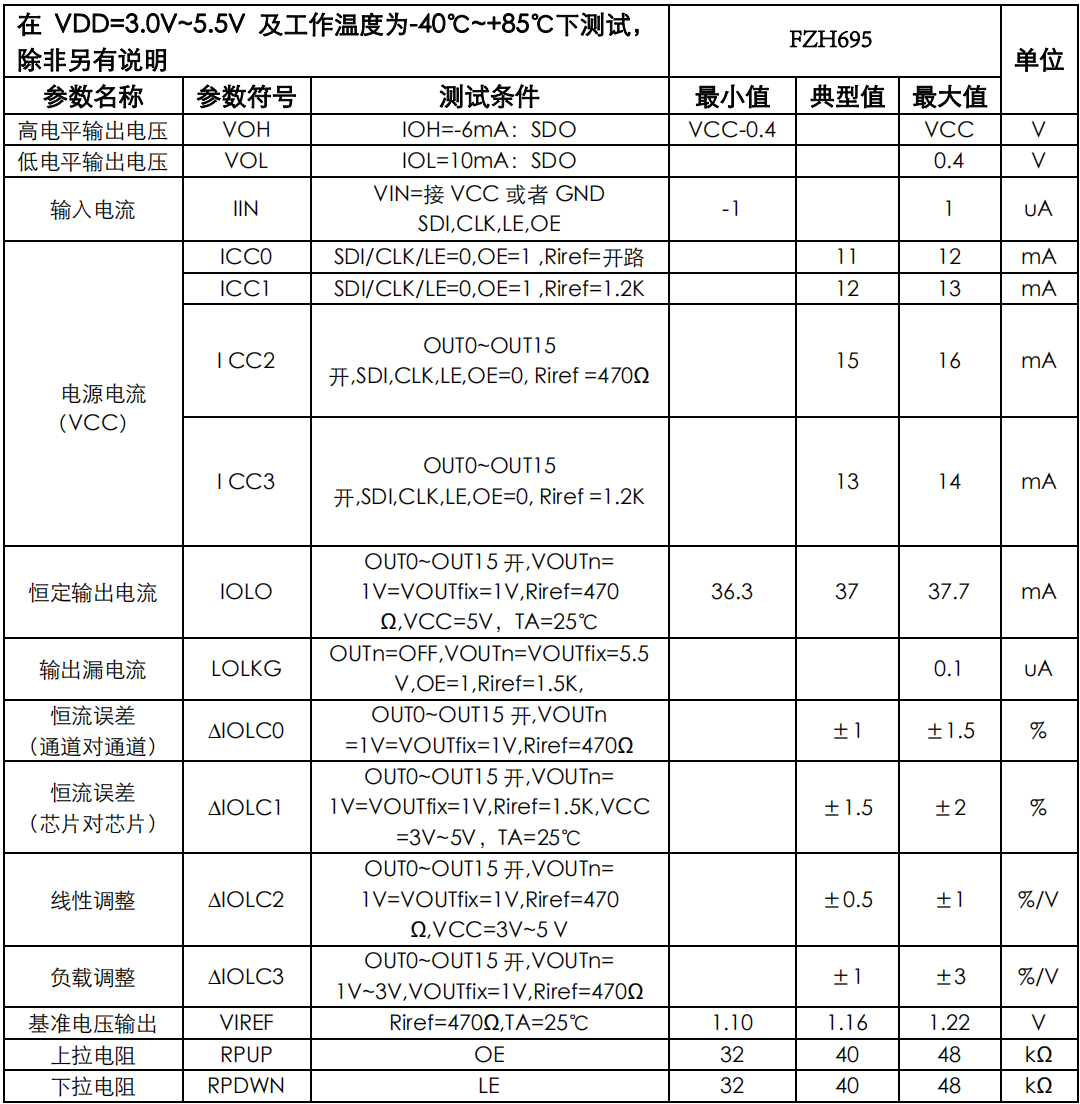

电气特性

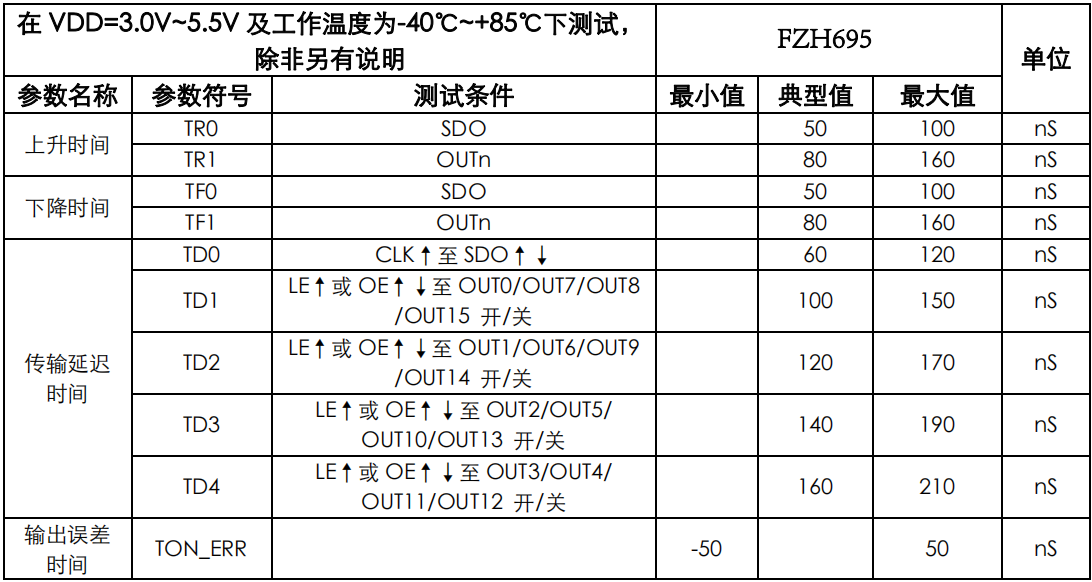

开关特性

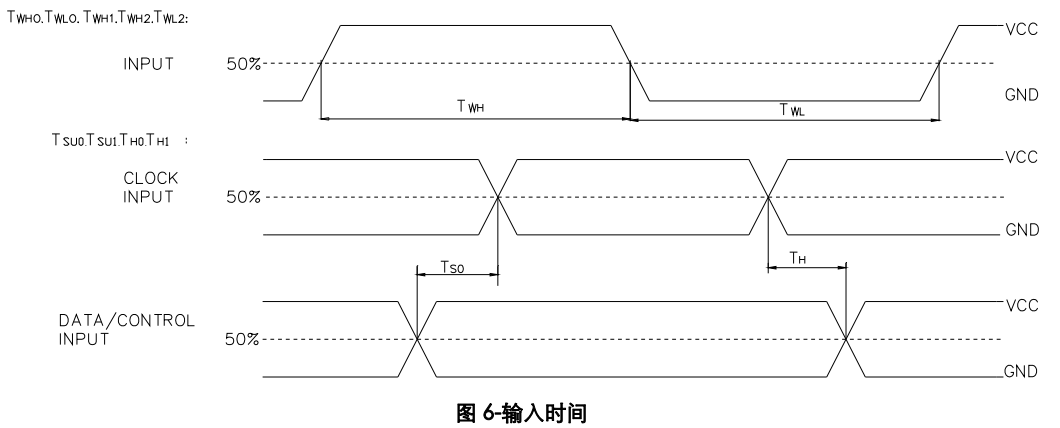

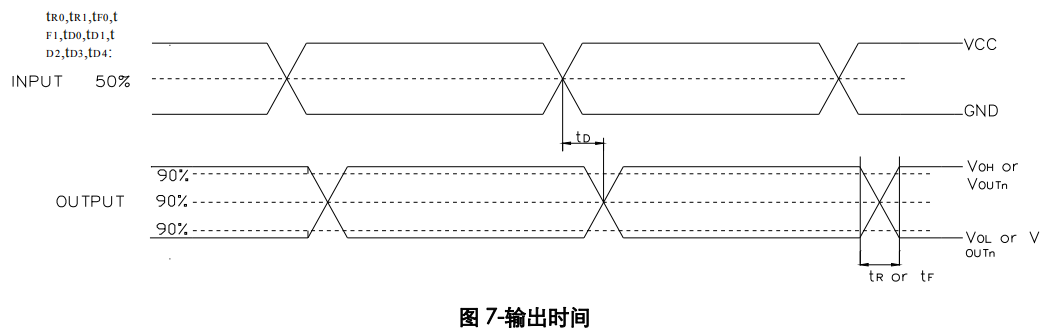

时序特性
应用信息
电气特性
开关特性
时序特性
应用信息

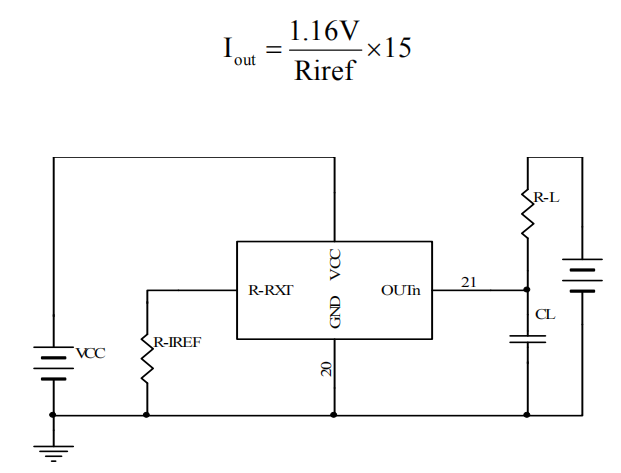

如下图所示,由外接一个电阻(Rext)调整输出电流(IOUT),套用下列公式可计算出输出电流值:

公式中的Riref是指R-EXT端的电压值。当电阻值是470Ω,通过公式计算可得输出电流值37mA;当 电阻值是1200Ω时,输出的电流则为 14.5mA。

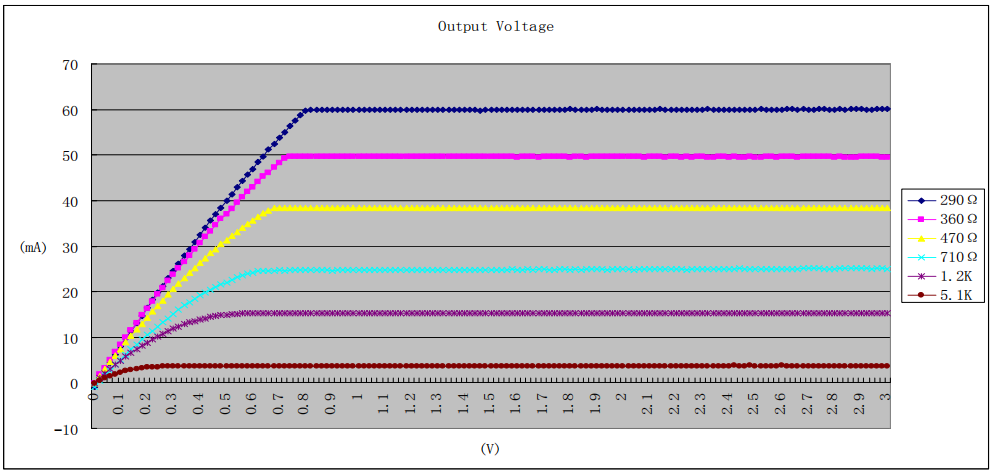

R-EXT引脚对GND接不同的阻值可在OUT引脚输出端得到不同的恒电流,但不同的恒电流下进入 恒流转折点电压是不同的,图中可见,在60mA下恒流电压点≈0.8V,而在15mA下恒流电压点降到 ≈0.5V,在设计电路时应充分考虑OUTx端压降问题,以免驱动电流达不到设定的预值。
另外,OUTx端在导通时也不适宜长时间工作在较高压降上,这会增加芯片的功率损耗,从而导 致芯片发热严重,影响系统稳定性能。
在实际应用时,可能因为信号走线或者其它因素产生的电磁干扰,为避免此类故障,建议FZH695 与LED显示模组的距离较短越好。

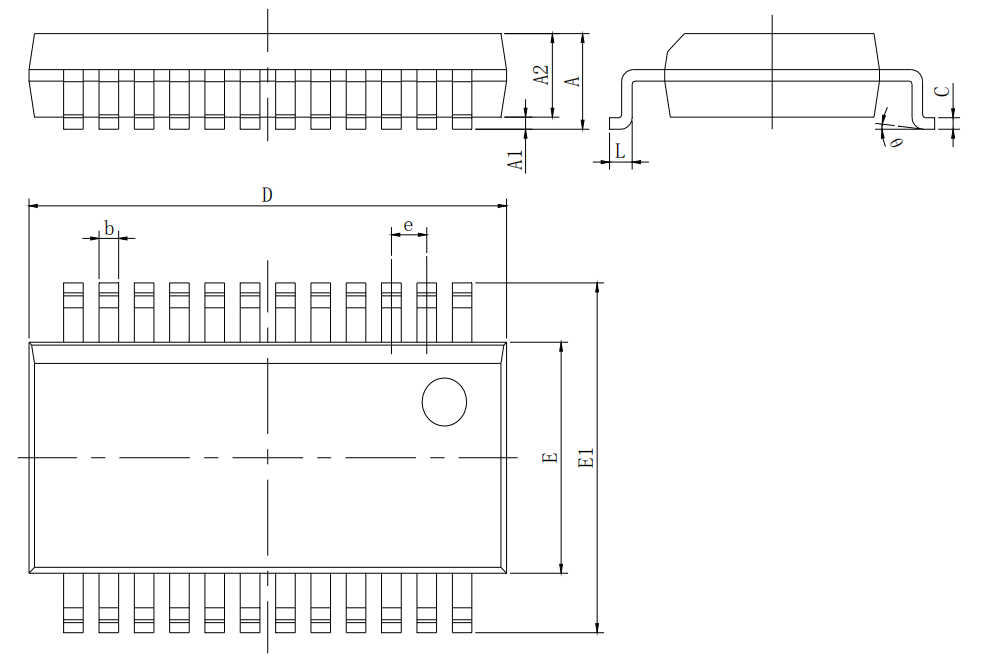

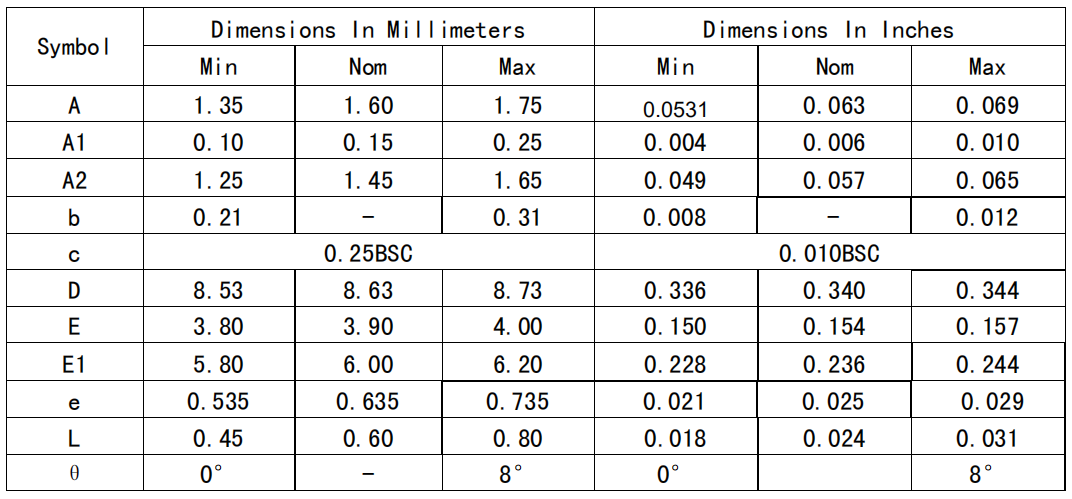

QSOP24
