一、芯片核心定位

---

XB7608AJ 是一款超高集成度的单节锂电池保护芯片，采用先进的 CPC5 超小型封装，内置仅 15.5mΩ 的超低阻抗功率MOSFET，集成完整的电压、电流、温度保护功能，为空间受限的便携设备提供业界领先的电池保护解决方案。

---

二、关键电气参数详解

---

电压保护参数：

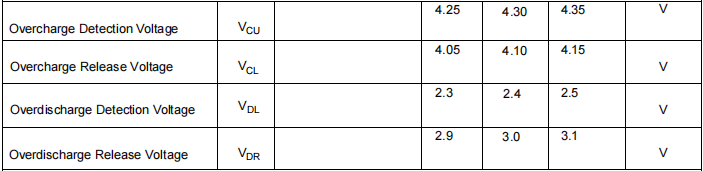

• 过充检测电压：4.30V 典型值（范围：4.25V-4.35V）
• 过充释放电压：4.10V 典型值（范围：4.05V-4.15V）
• 过放检测电压：2.40V 典型值（范围：2.30V-2.50V）
• 过放释放电压：3.00V 典型值（范围：2.90V-3.10V）


电流保护能力：

• 过放电流保护：9A 典型值（设计保证值）
• 短路保护电流：45A 典型值（设计保证值）
• 超低导通阻抗：15.5mΩ 典型值
• 业界领先的低阻抗表现，显著降低导通损耗



功耗特性：

• 正常工作电流：3.5μA 典型值
• 休眠模式电流：1.6μA 典型值
• 功率耗散：300mW（最大）



---

三、保护功能时序特性

---

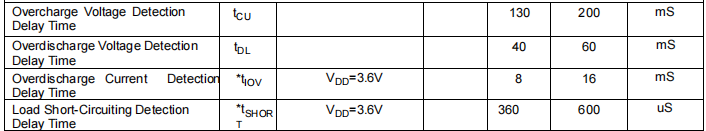

检测延时参数：

• 过充电压延时：130-200ms
• 过放电压延时：40-60ms
• 过放电流延时：8-16ms
• 短路保护延时：360-600μs


温度保护：

• 过温保护阈值：150℃
• 过温恢复阈值：110℃
• 热迟滞：40℃，确保稳定工作


---

四、芯片架构与创新特性

---

全集成保护方案：

• 内置先进功率MOSFET，阻抗仅15.5mΩ
• 集成所有电压比较器、延时电路和保护逻辑
• 仅需一个外部电容，极大简化PCB设计

特殊保护功能：

• 充电器反接保护：防止充电器极性接反损坏
• 电池反接保护：电池安装反接时提供保护
• 0V电池充电：支持完全放电电池的恢复充电
• 充电器检测功能：智能识别充电器连接状态


---

五、工作状态机详解

---

正常操作模式：

• 充放电自由进行，无任何保护触发
• 芯片持续监控电池电压和电流

过充保护机制：

• 触发条件：电压 > 4.30V 持续130ms以上

释放条件：

• 电压降至 < 4.10V（充电器连接）
• 连接负载开始放电（通过体二极管）

过放保护机制：

• 触发条件：电压 < 2.40V 持续40ms以上
• 进入休眠：VM电压 > 1.5V时进入低功耗模式
• 恢复条件：充电器连接且电压 >3.00V

多级过流保护：

• 过放电流保护：9A/8ms，应对持续过载
• 短路保护：45A/360μs，应对瞬间短路

---

六、应用设计要点

---

极简外围设计：

• 仅需一个电容：C1应靠近芯片VDD-GND引脚
• 无电阻需求：相比竞品进一步简化设计
• PCB布局：大电流路径应短而宽，优化散热

热管理考虑：

• 热阻参数：
  θJA = 150℃/W（结到环境）
  θJC = 100℃/W（结到外壳）

功率计算：

确保实际功耗不超过300mW限制

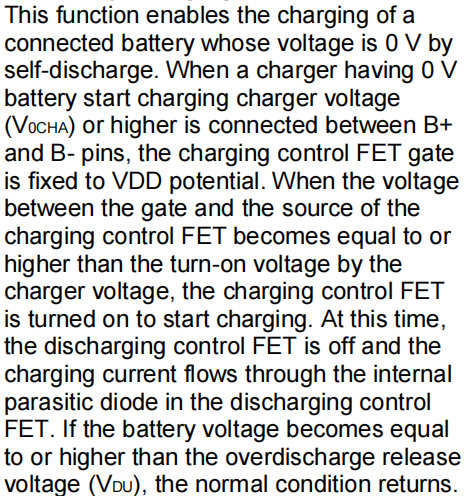

0V电池充电注意事项：

• 支持完全放电电池的恢复充电
• 低电压时通过体二极管实现初始充电
• 需确认电池制造商是否允许0V充电

---

七、典型应用场景

---

超薄便携设备：

• 超薄手机/平板：CPC5封装节省宝贵空间
• TWS蓝牙耳机：低功耗延长待机时间
• 智能穿戴设备：小体积适合紧凑设计

高倍率应用：

• 电动工具：9A过流保护支持高倍率放电
• 无人机电池：45A短路保护应对突发情况
• 动力电源：15.5mΩ低阻抗减少能量损耗

高可靠性需求：

• 医疗设备：全面保护确保使用安全
• 工业仪器：稳定的温度保护机制
• 安防设备：可靠的长期电池保护

---

八、调试与故障处理

---

常见问题与对策：

• 保护不触发：检查延时电容，验证检测阈值
• 阻抗异常：测量VM-VDD间阻抗（典型300kΩ）
• 激活失败：首次使用时可能需要VM-GND短接
• 温升过高：检查工作电流，优化PCB散热

特殊状态处理：

• 首次激活：可能需要VM引脚对GND短接
• 0V电池恢复：通过体二极管实现初始充电
• 保护恢复：需满足相应电压和连接条件

---

九、设计验证要点

---

功能性验证：

• 保护阈值测试：精确验证各电压电流保护点
• 延时特性测试：使用示波器验证保护响应时间
• 温度保护测试：验证过温保护和恢复特性

可靠性测试：

• 循环寿命测试：验证反复保护触发的可靠性
• 极端条件测试：在温度极限下验证功能完整性
• 长期稳定性测试：验证持续工作的稳定性

应用场景验证：

• 0V充电测试：验证完全放电电池的恢复能力
• 反接保护测试：验证充电器和电池反接保护
• 瞬态响应测试：验证突发过载的保护响应

---

十、总结

---

XB7608AJ 通过其革命性的高集成度架构、业界领先的15.5mΩ超低阻抗和全面的保护功能，为单节锂电池应用设立了新的技术标杆。其CPC5超小封装、仅需一个外围元件的极简设计和丰富的保护特性，使其在各类便携设备中表现出卓越的性能。在实际设计中，合理的PCB布局、正确的激活方法和充分的保护验证是确保系统可靠性的关键。

文档出处
本文基于 XySemi Inc. XB7608AJ 数据手册 REV0.1 整理编写，结合锂电池保护电路设计实践经验。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
