一、产品基本信息

• 产品名称：eDPx 转 eDP/DP 转换器（型号：LT87121，具体版本为 LT87121_U2）
• 研发企业：龙迅半导体（Lontium Semiconductor Corporation）
• 核心功能：实现 eDPx 信号源与 eDP/DP 接收端的连接，具备自动运行能力，集成微处理器及嵌入式 SPI 闪存用于固件存储，同时支持通过专用 I2C 从接口进行系统控制

二、核心特性

（一）eDPx 接收器特性

1. 数据 lanes 配置灵活，支持 1/2/4/8 路可配置数据通道
2. 输入性能出色，输入数据速率最高可达 3.75Gbps
3. 具备自适应接收器均衡功能，可补偿 PCB 和电缆损耗
4. 模式与色彩支持丰富，涵盖 3 字节、4 字节模式，6bit、8bit、10bit 色深，以及 2 段、4 段输入模式
5. 支持中心扩频（Center Spread Spectrum），扩频参数为 ±5000ppm@30kHz

（二）eDP/DP 发射器特性

1. 兼容性强，符合 VESA eDP1.4/DP 1.2 标准
2. 速率与 lanes 配置多样，每 lane 支持 1.62/2.7/5.4 Gbps 速率，支持 1/2/4 路 lanes
3. 功能丰富，支持扩频时钟（SSC）、可编程发射器摆幅与预加重、1Mbps AUX 通道、MCCS Over AUX、ASSR
4. 视频格式支持广泛，包括 6bpc RGB，8bpc RGB/YCbCr 422/YCbCr 444，10bpc RGB/YCbCr 422/YCbCr 444

（三）其他杂项特性

1. 集成组件完善，包含微处理器、用于固件的嵌入式 SPI 闪存、100k/400kHz I2C 从设备
2. 固件更新便捷，可通过 SPI 或 I2C 接口更新
3. 音频与图像功能支持全面，支持 IIS/SPDIF 输入（发射器为 DP 模式时）、色彩空间转换（CSC）、抖动（Dither）、通用异步收发传输器（UART），以及背光控制（发射器为 eDP 模式时）
4. 供电与温度适应范围明确，I/O 端供电 3.3V，核心端供电 1.2V，工作温度范围 - 40°C ~ +85°C
5. 封装规格为 64 引脚 QFN，尺寸 7.5*7.5mm

三、应用场景

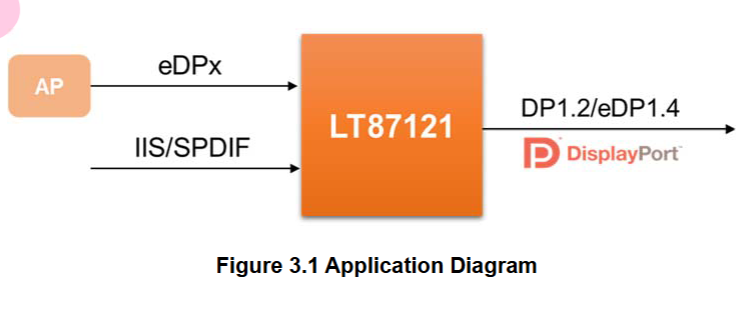

可连接 eDPx 信号源（如应用处理器 AP）与 DP1.2/eDP1.4 接收端（如 DisplayPort 显示器），实现信号转换与传输，适用于需要 eDPx 到 eDP/DP 信号转换的电子设备场景

四、订购信息
