一、芯片核心定位

---

SA8105是一款面向小家电市场高度集成的三合一驱动芯片，融合线性充电、电机驱动、按键控制于SOT23-6封装，极大简化系统设计，适用于小风扇、电动牙刷等低功耗电机类产品。

---

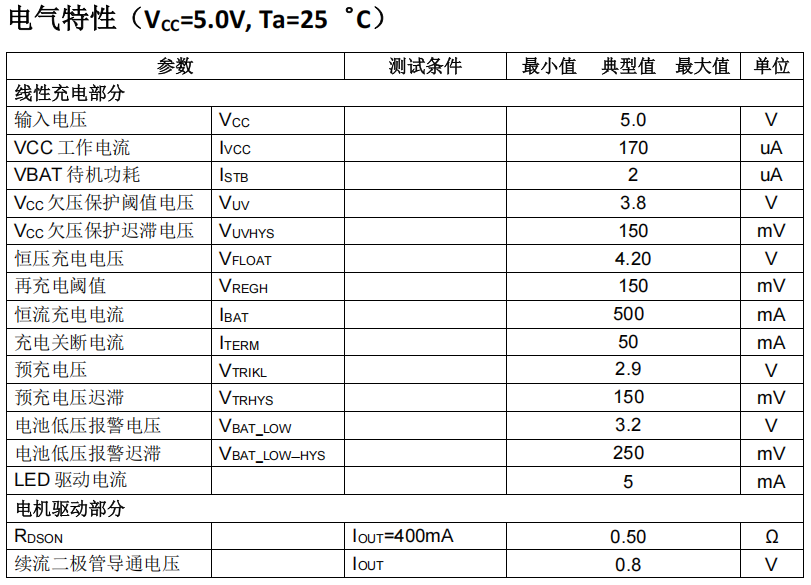

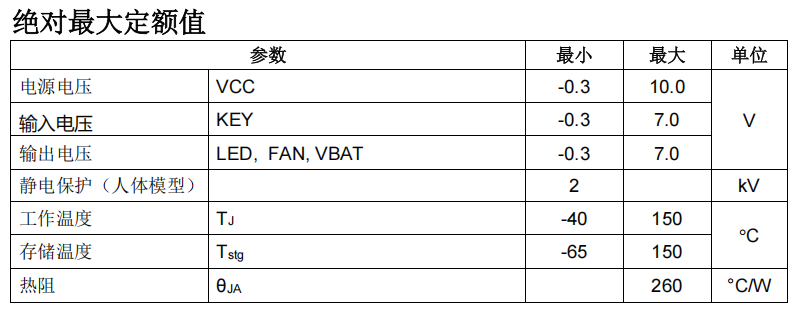

二、关键电气参数详解

---

供电与功耗

• 工作电压范围：2.0V ~ 7.0V
• VCC工作电流：典型170μA
• VBAT待机功耗：<2μA
• 欠压保护阈值：3.8V（150mV迟滞）

充电特性

• 恒流充电电流：500mA
• 恒压充电电压：4.20V
• 预充阈值：2.9V
• 再充电阈值：4.05V
• 充电截止电流：50mA
• LED指示电流：5mA

电机驱动能力

• 持续输出电流：1.0A
• 峰值电流：2.0A
• RDSON：0.50Ω @400mA
• 续流二极管压降：0.8V


---

三、芯片架构与功能集成

---

三合一集成架构

• 充电管理：完整线性充电流程，支持边充边放
• 电机驱动：内置功率MOS与续流二极管

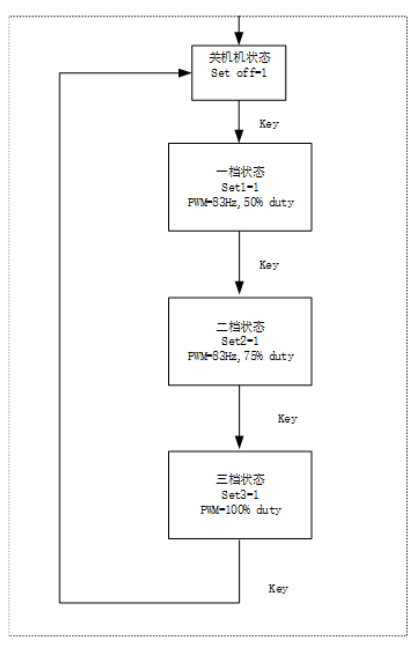

• 档位控制：单按键三档循环切换（关→50%→75%→100% PWM）

保护机制

• 过温保护（OTP）：结温超限自动关断
• 欠压锁定（UVLO）：系统低压保护
• 输出短路保护：防止电机短路损坏
• 电池反接保护：硬件防反接设计


---

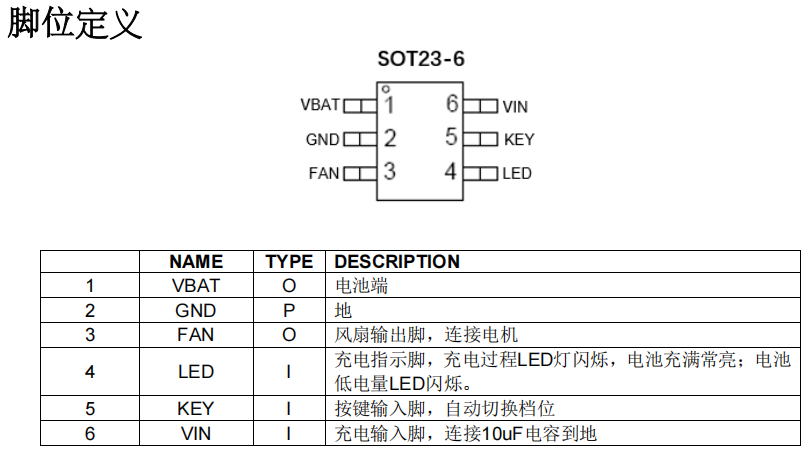

四、引脚功能定义（SOT23-6）

---

---

五、应用设计要点

---

电容布局

• VIN引脚：必须接10μF陶瓷电容，并紧靠芯片
• VBAT引脚：建议接≥1μF电容，稳定电池电压

热设计建议
封装热阻：260°C/W（SOT23-6）

散热对策：

• GND引脚大面积铺铜
• 必要时增加散热过孔
• 高温环境下建议降额至≤1.0A连续输出

按键与指示

• KEY引脚：支持机械按键，内部防抖

LED引脚：

• 充电中：闪烁
• 充满：常亮
• 低电量：闪烁报警


---

六、典型应用场景

---

• USB小风扇：支持5V输入，三档调速
• 电动牙刷：锂电池充电+电机驱动一体化
• 便携按摩器：小体积、低功耗驱动方案

---

七、选型优势总结

---

• 极简BOM：仅需少量外围元件
• 免调试生产：固定充电参数与保护阈值
• 高集成度：省去外部MOS、二极管与驱动IC
• 安全可靠：多重保护机制，适合消费级量产

---

八、总结：为何SA8105是小家电领域的“价值锚点”

---

SA8105的成功，在于其精准地切入了一个广阔的市场需求：为海量不需要复杂配置的低功耗电机驱动与电池管理场景，提供一个 “恰到好处” 的高度集成方案。

它不像那些功能繁多、需软件配置的SoC般耀眼，但它将 “集成、易用、成本” 这三个消费级产品的核心要素推向了极致。

其固化的充电逻辑与保护阈值，构成了一个行为确定、无需维护的硬件执行单元，极大简化了生产与品控流程。

在追求“单芯片解决”的小家电设计中，这种将机电充三大功能融于方寸之间的“笨”芯片，恰恰是实现高性价比、高可靠性量产的不二之选。它让开发者能专注于产品结构与用户体验，而非底层驱动的复杂调试。
