• STC32G144 工作在120MHz


  STC32G单片机的表面温度

01 芯片温度

一、吓人的温度

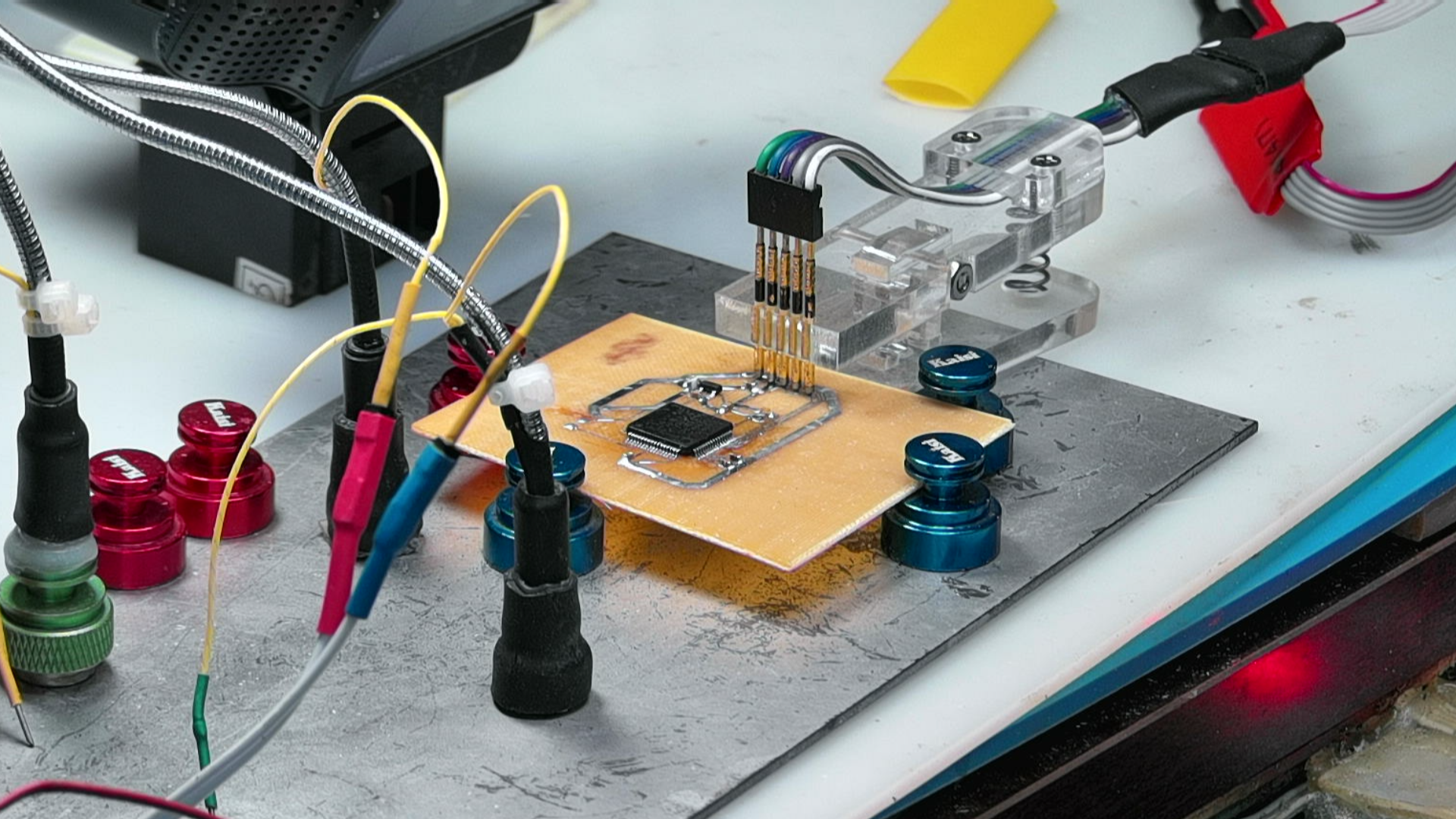

  昨天测试了 STC32G单片机工作在 120MHz下的特性。  随着工作电流的上升， 它的表面温度也增加了。  

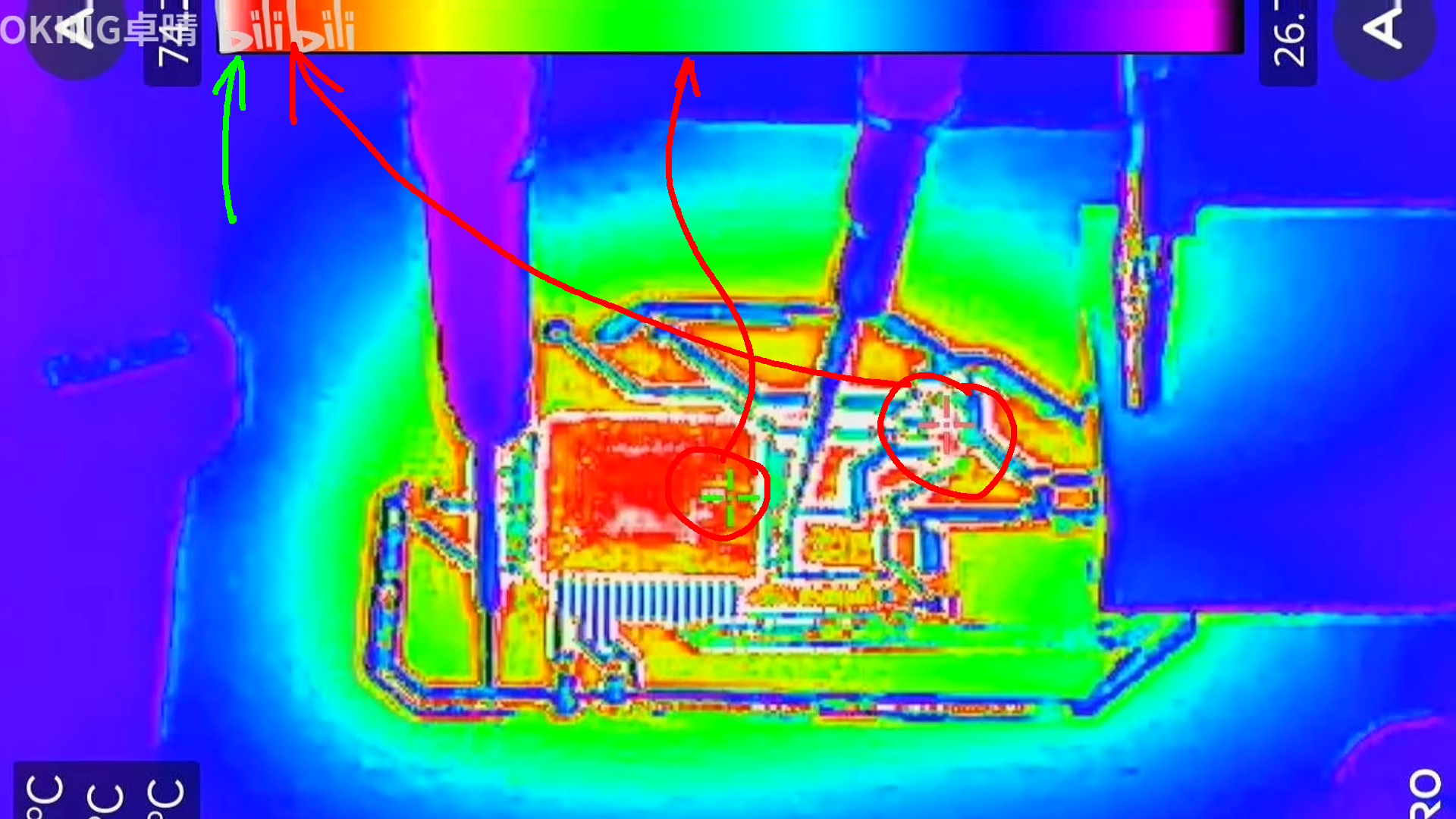

  使用热成像照相机测量电路表面的温度， 结果的确把我吓了一大跳。  看到整个电路表面的温度最高来到了75摄氏度。 就以为是单片机的表面温度有这么高。  但实际上， 可以看到实际电路中的温度最高点并不在 STC32G单片机上，   而是旁边的 3.3V 稳压电源的温度。  对于单片机表面的温度，  实际上只有40多度左右。  这的确是昨天测量中出现的问题。  

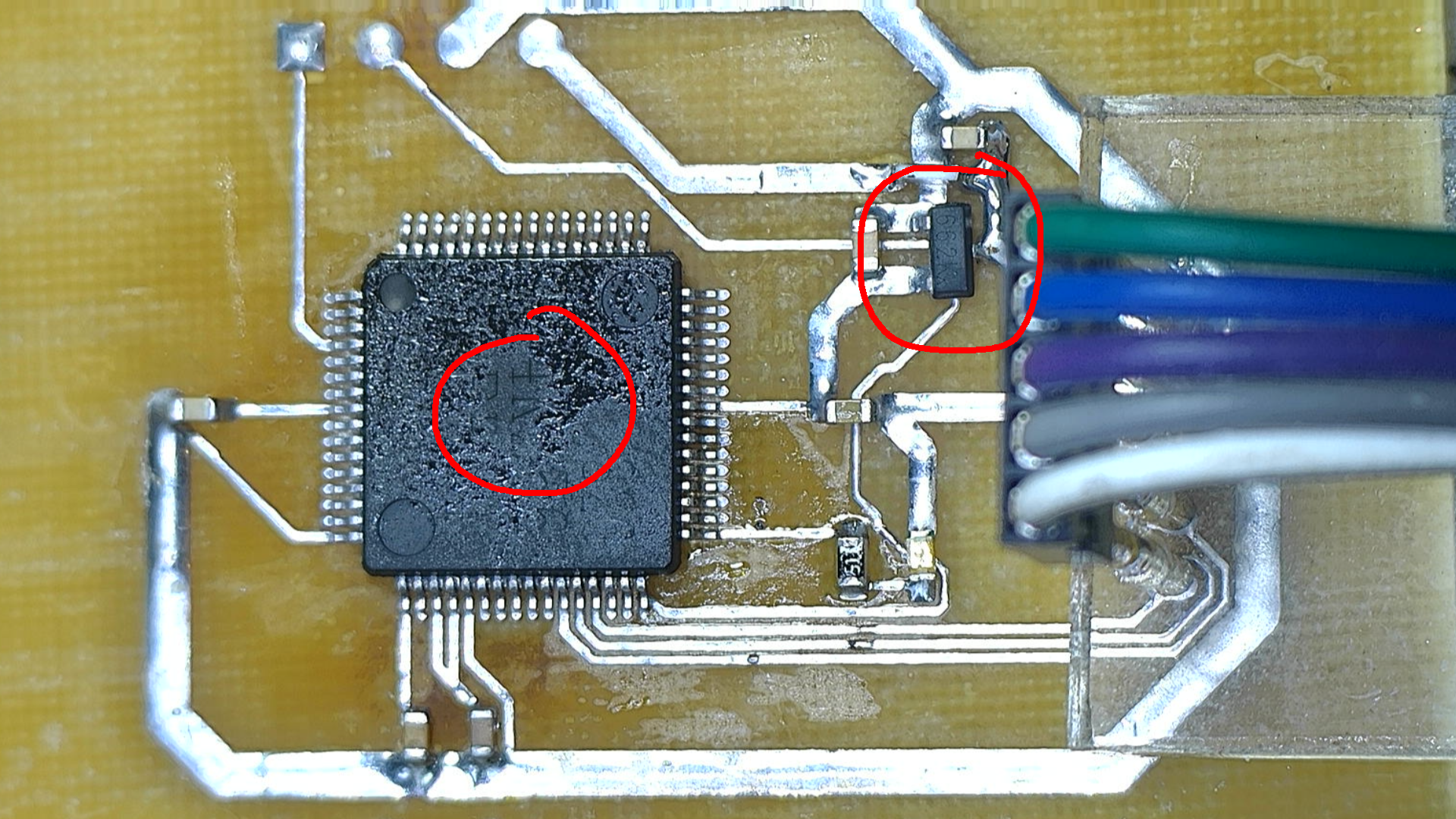

  温度摄像头显示的是这颗 XC6206对应的75摄氏度的温度。  单片机表面的温度只有 40多度。

二、热电偶测量

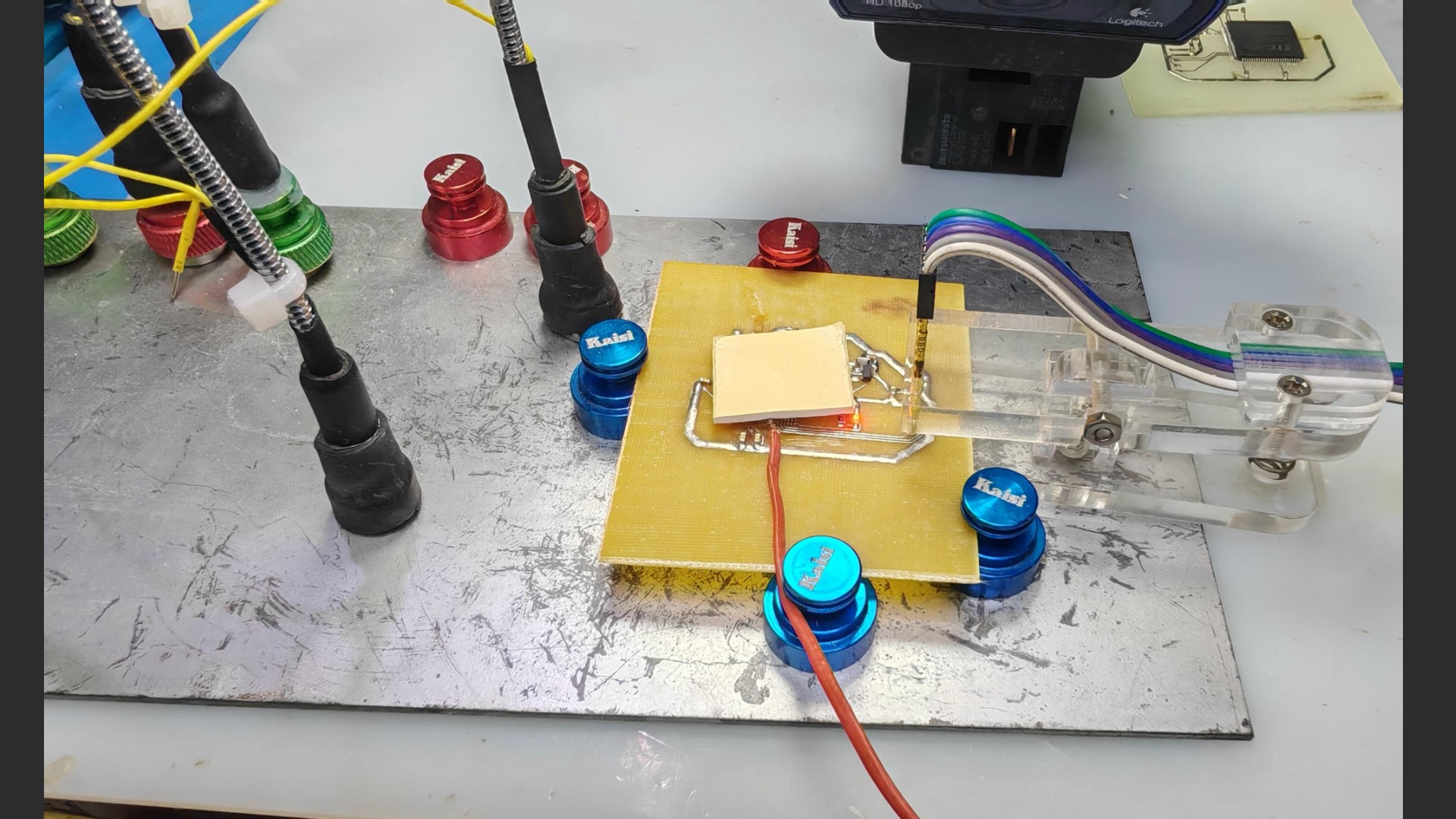

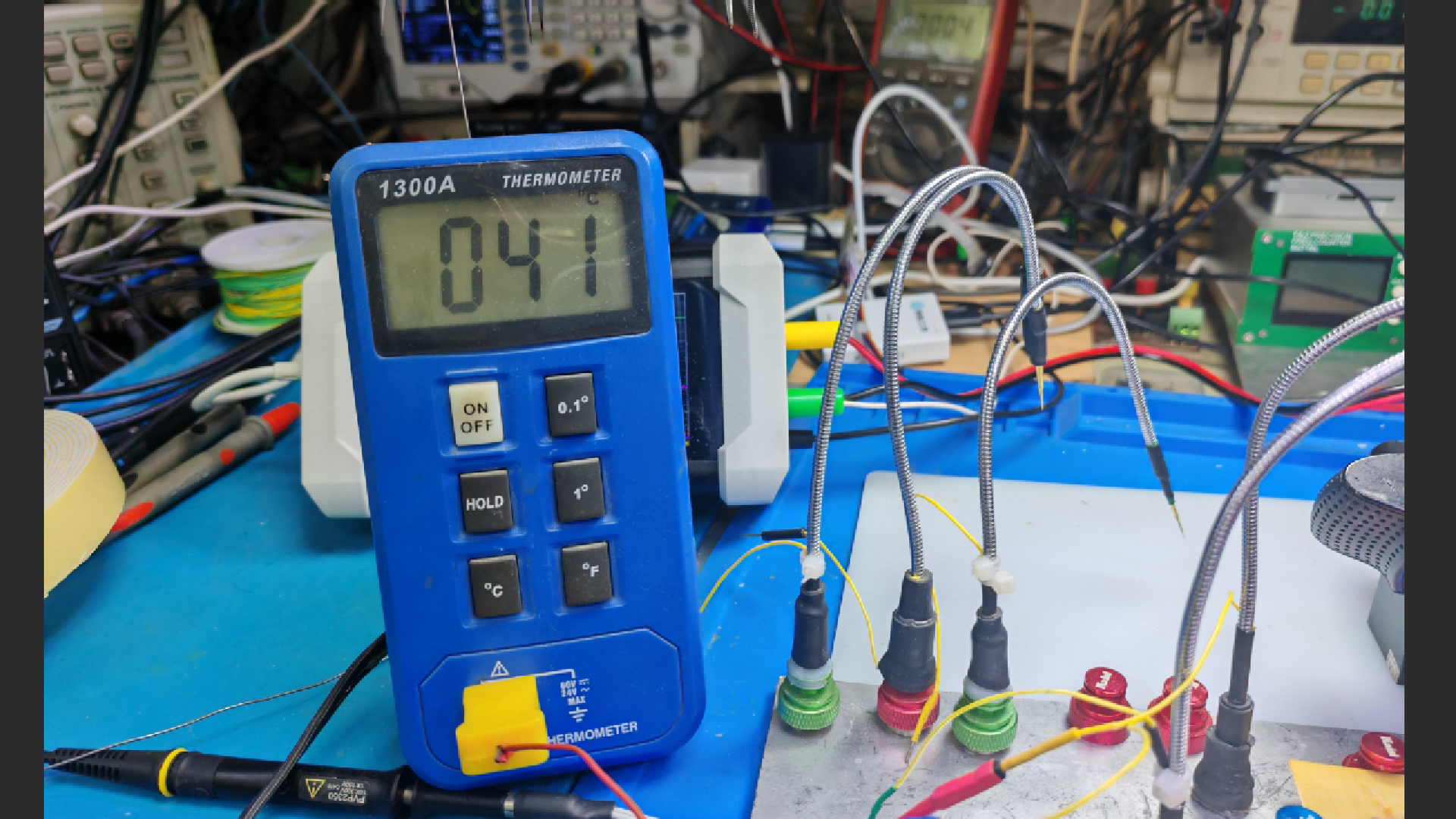

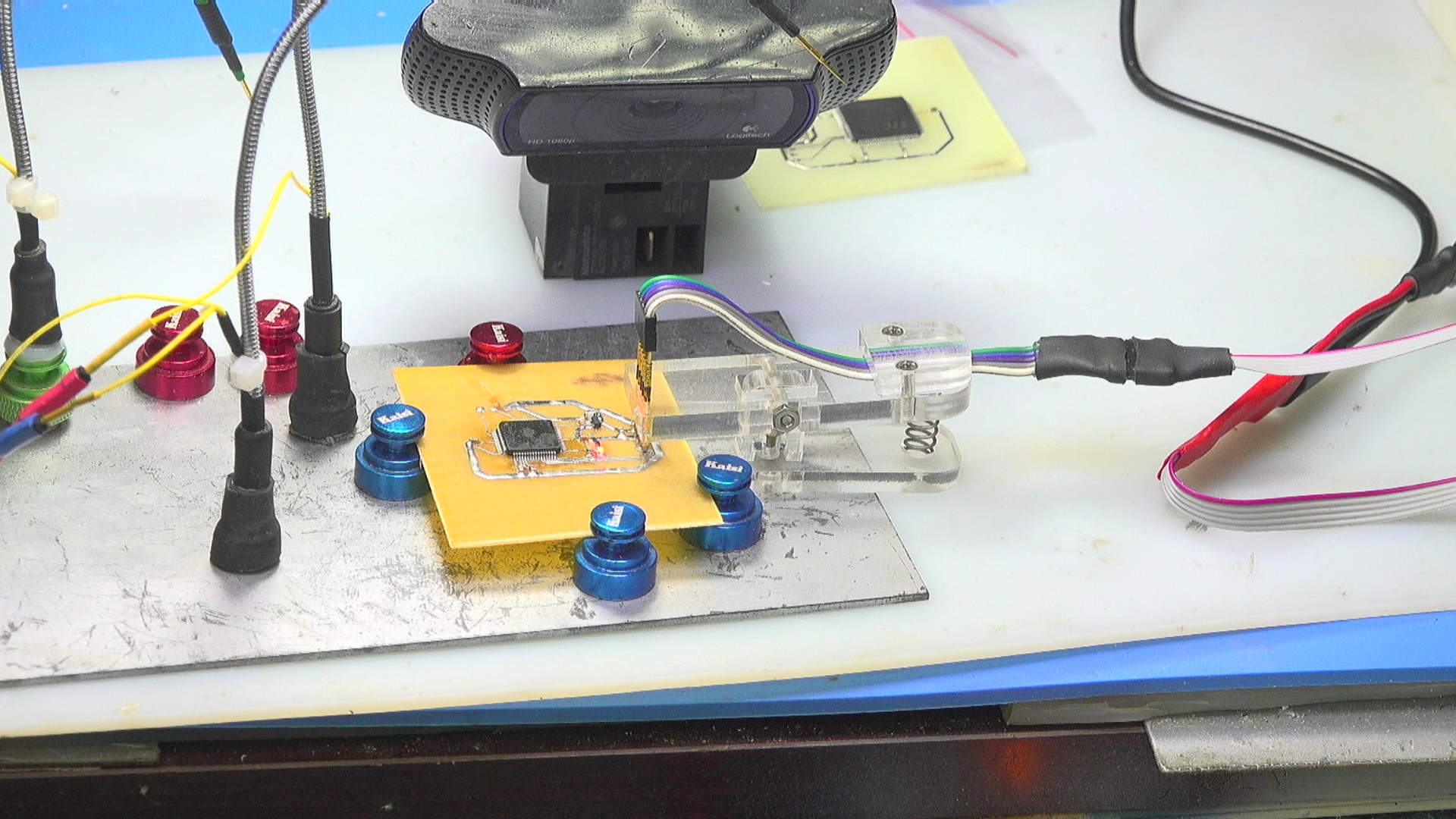

  下面使用普通的热电偶温度计测量芯片表面的温度。  单片机还是运行在 120MHz的主频下。  将热电偶的测温点放置在芯片的表面。  可以看到， 在整个的测试过程中， 最高温度只是达到了 41摄氏度左右。

三、热成像仪

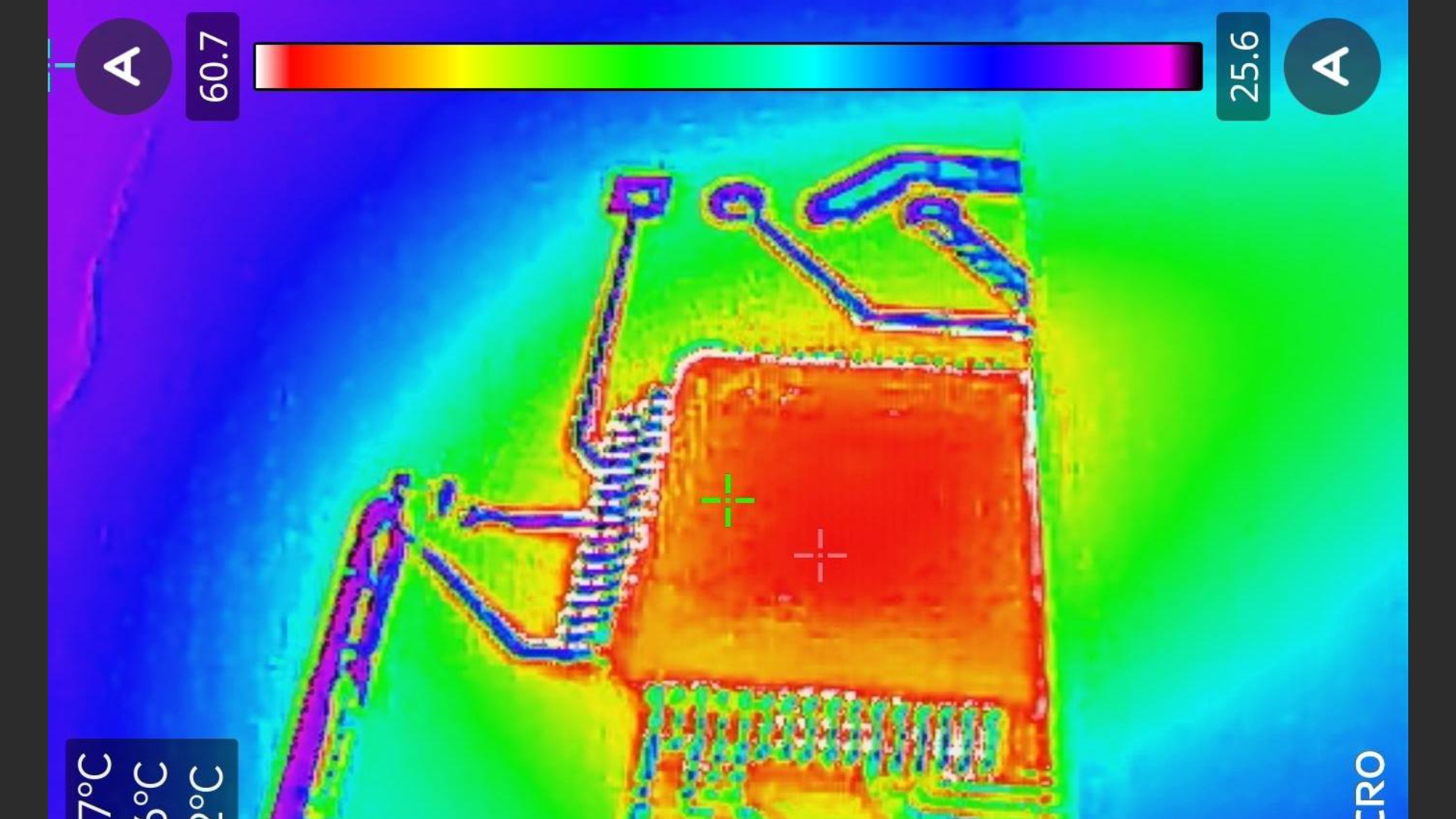

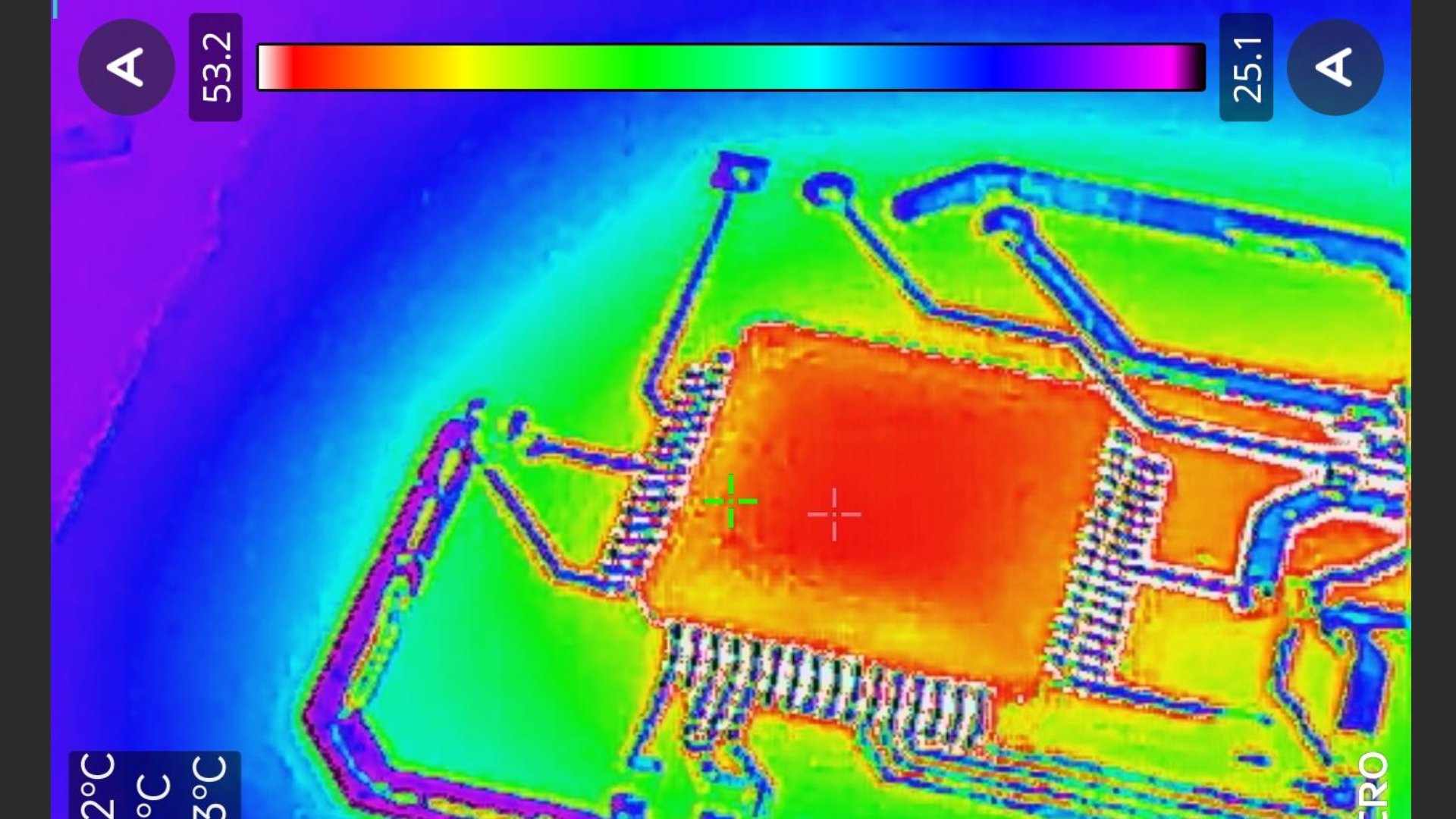

  再次使用 热成像仪 拍摄芯片表面的温度。  可以看到在芯片封装的正面， 温度大多集中在橙色。   对应温标中的45摄氏度的范围。 对于最高温度， 也就是这里显示白色的部分。  对应芯片的金属管脚， 以及旁边LDO的线路。 为什么芯片管脚比较热呢？ 这个测试电路中， 由于只连接了少量的管脚。  大部分管脚并没有对外连接PCB走线。 因此会产生热量的聚集。 所以它们更能够反映出芯片内部硅片的温度。 比起芯片表面温度要高一些。  旁边的LDO的温度， 可以通过比较粗的PCB引线进行散热。

※ 总  结 ※

  本文讨论了STC32G144工作在 120MHz主频下的温度情况。 在测试电路板中，芯片表面的温度大约只有40摄氏度左右。  芯片的管脚没有外部引出更多的PCB线路，  也造成了温度散热条件不好。  

  如果将测试芯片外围管脚连接更多的PCB走线， 以及在芯片底部配以大面积的覆铜地线。 芯片表面温度会更低。
