龙迅LT84102M 芯片简介： 2-to-1 Analog Switch 1. Features
·
一、核心特性
- 多标准兼容性：支持 DisplayPort 1.2/1.4、HDMI 1.4/2.0/2.1、USB3.2 Gen1 电气标准，可适配多种高速信号传输场景。
- 通道功能：具备高速数据、带 HPD（热插拔检测）的 DDC（显示数据通道）、AUX（辅助通道）的 2:1 与 1:2 通道复用 / 解复用功能，满足信号双向切换需求。
- 性能参数：高速通道最大数据速率达 8.1Gbps；4.05GHz 频率下，高速通道插入损耗低至 - 1.5dB，信号衰减小。
- 功耗与供电：采用低功耗架构，单电源 VCC 供电，工作电压范围为 3.3V±10%，适配常见供电环境。
- 集成功能：内置 100/400kHz I2C 从机，便于通过 I2C 总线进行控制。
二、产品概述
LT84102M 是一款高性能模拟开关，具备宽电压范围能力，可实现 DisplayPort、HDMI、双向 USB3.2 Gen1 差分信号的切换，同时兼容新兴及专有标准。
- 信号参数：高速信号可支持 1.38V 峰峰值差分，TMDS（过渡最小化差分信号）的共模电压范围为 2V 至 VCC。
- 耦合方式：宽电压范围支持直流耦合（DC-coupled）或交流耦合（AC-coupled）的多标准操作，适配不同电路设计需求。
- 额外通道切换：除 2 个高速端口外，还可通过 DDC/AUX 和 HPD 通道复用 / 解复用模块，实现 DDC 与 HPD 信号或 AUX 与 HPD 信号的切换。
三、典型应用
- DisplayPort 视频信号切换
- HDMI 视频信号切换

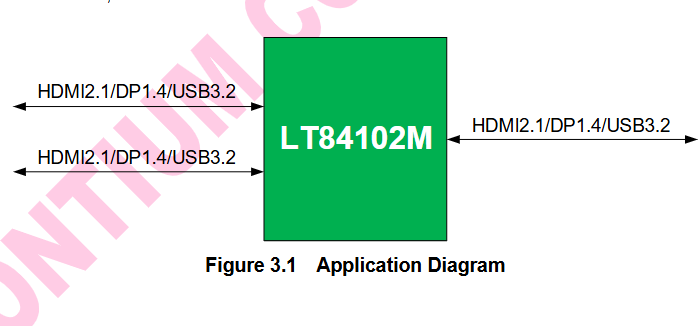

- USB3.2 Gen1+2 DisplayPort 通道切换（搭配应用 diagram 所示的多标准信号接入场景）
四、订购信息
| 产品名称 | 型号 | 产品状态 | 封装 | 键合方式 | 堆叠裸片等级 | 工作温度范围 | 包装方式 | 最小包装数量（MPQ） |
|---|---|---|---|---|---|---|---|---|
| LT84102M | LT84102M_U1Q20CEN | 预览（Preview） | QFN48（尺寸 4.2*5.3mm） | Saw Cu（锯切铜） | E 级 | -40°C 至 + 85°C | 托盘（Tray） | 4900 片 |
