LPK8728 在风扇灯中的完整应用方案

芯片适配性分析：为何选择 LPK8728？​

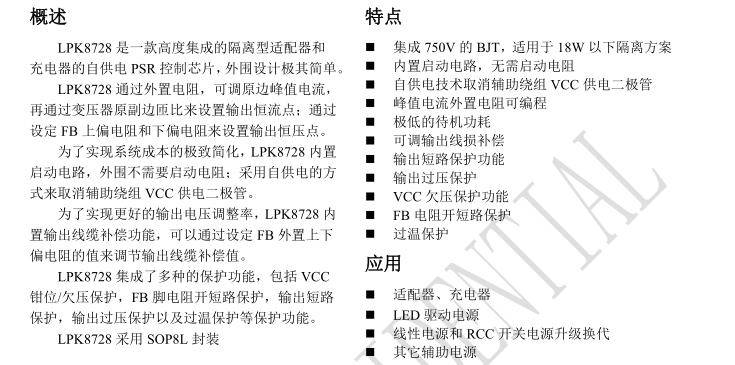

LPK8728 作为芯茂微推出的18W 以下隔离型自供电 PSR 控制芯片，其核心特性与风扇灯电源需求高度匹配，具体适配优势如下：​
功率覆盖精准：支持 15W（5V/3.0A）、18W（12V/1.5A）输出规格，可满足中小功率风扇灯（电机功率 5-12W+LED 照明功率 5-40W 需组合扩展）的基础供电需求。​
简化硬件设计：内置 750V BJT 开关管与启动电路，无需外部启动电阻；采用自供电技术取消辅助绕组 VCC 供电二极管，外围仅需变压器、反馈电阻等少量元件，适配风扇灯狭小的机身空间。​
保护机制完善：集成过压、过流、短路、过温及 FB 电阻开短路保护，可覆盖风扇灯电机堵转、LED 短路等特殊故障场景。​
能效与兼容性：支持 100-265V 宽电压输入及 50/60Hz 双频率，适配全球电网；待机功耗极低，符合风扇灯节能要求。

核心应用架构：双路供电方案设计​

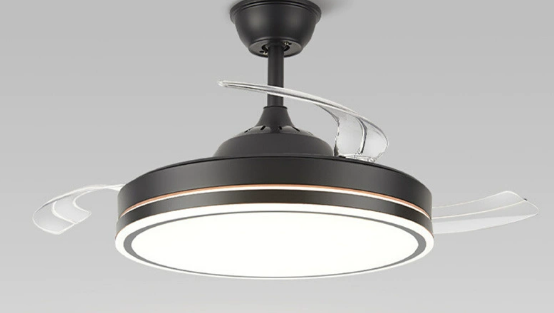

风扇灯需电机与照明独立供电，结合 LPK8728 的功率限制，可采用 “单芯片主供 + 扩展模块” 架构，具体设计如下：

应用场景​        电机功率    LED功率   架构方案     核心逻辑
迷你型风扇灯     ≤8W    ≤10W    单 LPK8728 双路输出    变压器副边分两路，分别给电机与 LED 供电
常规型风扇灯  8-12W     10-20W    LPK8728+LED 驱动扩展       LPK8728 供电机，外置 LED 驱动芯片补电

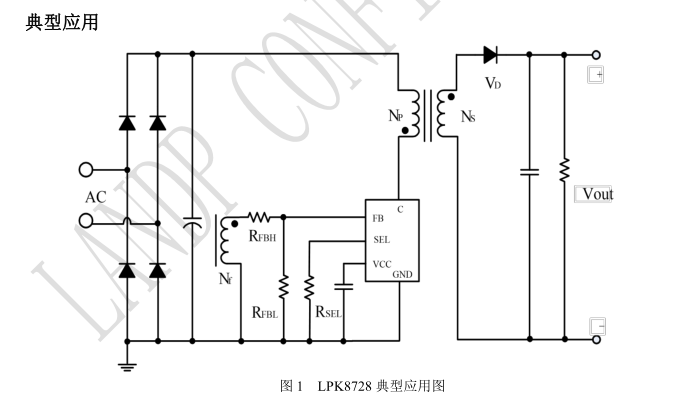

典型电路设计：单芯片双路输出方案​
1. 主电路拓扑：反激式隔离结构​
输入部分：AC 100-265V 市电经整流桥整流为直流，通过电解电容（47μF/400V）滤波后接入 LPK8728 的 Drain 引脚（内置开关管）。​
变压器设计：采用高频变压器，原副边匝比按输出规格设定（如 12V 输出时匝比约 15:1），副边分两组绕组：一组输出 12V 给风扇电机，另一组输出 5V 给 LED 模块。​
反馈回路：副边电压经分压电阻（R1、R2）接入 FB 引脚，LPK8728 通过检测 FB 电压与内部基准比较，形成闭环控制，实现恒压输出；同时通过外置电阻（Rcs）调节原边峰值电流，设定恒流点。​
2. 功能模块配套​
电机调速模块：在 LPK8728 12V 输出端串联 PWM 调速芯片，通过墙壁开关或无线信号控制占空比，实现 3-6 档风速调节，避免电机启动冲击。​
LED 调光模块：5V 输出端接入 LED 调光驱动，支持 0-100% 无极调光，配合三色 LED 灯珠实现色温切换，符合风扇灯照明需求。​
保护扩展：在电机回路串联电流检测电阻，当堵转电流超过额定值 200% 时，触发三极管切断 LPK8728 使能端，实现电机专项保护。
