数据分析工作流架构设计分享

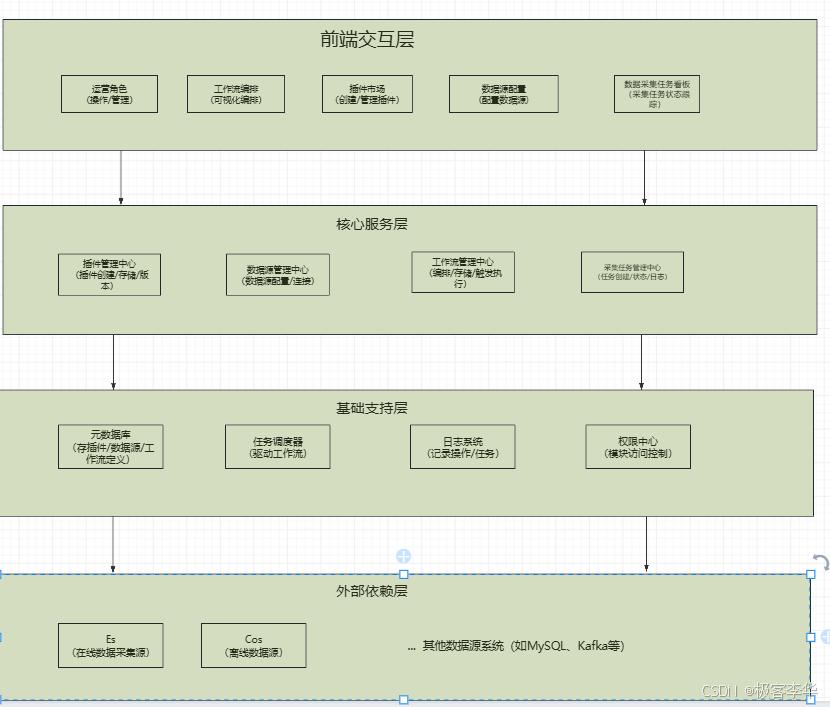

架构图

架构设计理念

（一）前端交互层

前端交互层是用户与系统直接交互的窗口，承载着运营角色管理、工作流编排、插件市场、数据源配置以及数据采集任务看板等功能。

运营角色管理模块，通过 “编辑 / 管理” 权限分配，让不同角色的用户能在系统中各司其职，保障了系统操作的规范性与安全性。

工作流编排的 “可视化编排” 特性，降低了用户使用门槛，无需深入了解底层逻辑，就能通过直观的界面完成复杂工作流的设计，这体现了对用户体验的深度考量，将复杂的技术逻辑进行了前端层面的封装与简化。

插件市场 “创建 / 管理插件”，为用户提供了丰富的功能扩展组件，满足多样化的业务需求；数据源配置 “配置数据源”，让用户能便捷地对接各类数据来源；数据采集任务看板 “采集任务状态 / 流向”，则为用户提供了任务全局视角，便于实时监控与管理。

（二）核心服务层

核心服务层是系统业务逻辑的核心处理区域，包含插件管理中心、数据源管理中心、工作流管理中心和采集任务管理中心。

插件管理中心负责 “插件创建 / 存储 / 版本” 管理，对插件进行全生命周期把控，确保插件的可用性与版本一致性，为上层提供稳定的插件服务支撑。

数据源管理中心 “数据源配置 / 连接”，承担着数据源的配置与连接管理工作，是系统与外部数据进行交互的关键枢纽，保障数据采集的源头可靠。

工作流管理中心 “编排 / 存储 / 触发执行”，是工作流从设计到运行的核心引擎，将前端编排的工作流进行解析、存储，并在合适的时机触发执行，驱动业务流程运转。

采集任务管理中心 “任务创建 / 状态 / 日志”，对采集任务进行全流程管理，从任务创建到状态跟踪，再到日志记录，为任务的监控与问题排查提供了有力支持。

这一层通过各个中心的协同工作，将前端的用户操作转化为具体的业务执行逻辑，体现了对业务复杂性的抽象与管理能力。

（三）基础支持层

基础支持层为整个系统提供底层支撑，元数据库 “存插件 / 数据源 / 工作流定义”，作为系统的 “数据字典”，存储着插件、数据源、工作流等核心要素的定义信息，是系统各模块进行数据交互与逻辑判断的基础依据。

任务调度器 “驱动工作流”，是工作流执行的 “发动机”，按照预设的规则或触发条件，精准地调度工作流执行，保障业务流程的自动化运转。

日志系统 “记录操作 / 任务”，完整记录系统操作与任务执行的日志信息，为系统的运维、故障排查以及业务审计提供了重要依据。

权限中心 “模块访问控制”，从系统层面进行访问权限的精细管控，确保不同用户只能访问权限范围内的模块，进一步强化了系统的安全性。

这一层就像房屋的地基，为上层建筑提供了稳定、可靠的支撑环境，体现了对系统稳定性与安全性的基础保障能力。

（四）外部依赖层

外部依赖层对接各类外部数据源系统，如 Es（在线数据采集源）、Cos（离线数据湖源）以及 MySQL、Kafka 等其他数据源系统。

这一层的设计，体现了系统的开放性与扩展性，能够根据业务需求，灵活对接不同类型的外部数据资源，为数据采集与处理提供了丰富的 “原材料”，保障了系统数据来源的多样性与充足性。

二、架构设计

（一）分层解耦，提升系统可维护性与扩展性

通过四层架构的设计，实现了各层之间的解耦。每一层都专注于自身职责范围内的功能，当某一层需要进行功能优化或扩展时，只要保持与上下层的交互接口不变，就不会对其他层产生较大影响。

例如，当需要新增一种数据源类型时，只需在核心服务层的数据源管理中心进行适配开发，并在基础支持层的元数据库中添加相应定义，前端交互层可通过统一的接口进行数据源配置，无需对其他层的核心逻辑进行大规模修改。这种分层解耦的设计，极大地提升了系统的可维护性与扩展性，为系统的长期演进奠定了基础。

（二）抽象与封装，应对业务复杂性

在架构设计过程中，充分运用了抽象与封装的思想。将复杂的业务逻辑进行抽象，提炼出核心的服务模块，如核心服务层的各个管理中心，每个中心都封装了特定领域的业务逻辑。

同时，对底层的技术细节进行封装，如基础支持层的任务调度器，封装了复杂的调度逻辑，向上层提供简单易用的调度接口；前端交互层封装了工作流编排的复杂逻辑，提供可视化的操作界面。

通过这种抽象与封装，降低了系统各模块之间的耦合度，也让不同技术背景的人员能更高效地参与到系统开发与使用中，体现了对业务与技术复杂性的驾驭能力。

（三）面向未来，具备前瞻性设计

系统架构在设计之初，就充分考虑了未来的业务发展需求。外部依赖层预留了对接 “其他数据源系统” 的接口，为未来新增数据源类型提供了扩展空间；

核心服务层的插件管理中心，支持插件的创建与版本管理，便于随着业务发展不断丰富插件库，扩展系统功能；工作流管理中心的可视化编排与灵活触发执行，能够适应未来业务流程的变化与创新。

这种前瞻性的设计，让系统具备了应对未来业务挑战的能力，保障了系统的长期生命力。
