LM555 定时器芯片的多谐振荡器

        这是一个基于 LM555 定时器芯片的多谐振荡器电路，常用于产生周期性的脉冲信号。

多谐振荡器

        自动产生矩形波或方波的自激振荡器；

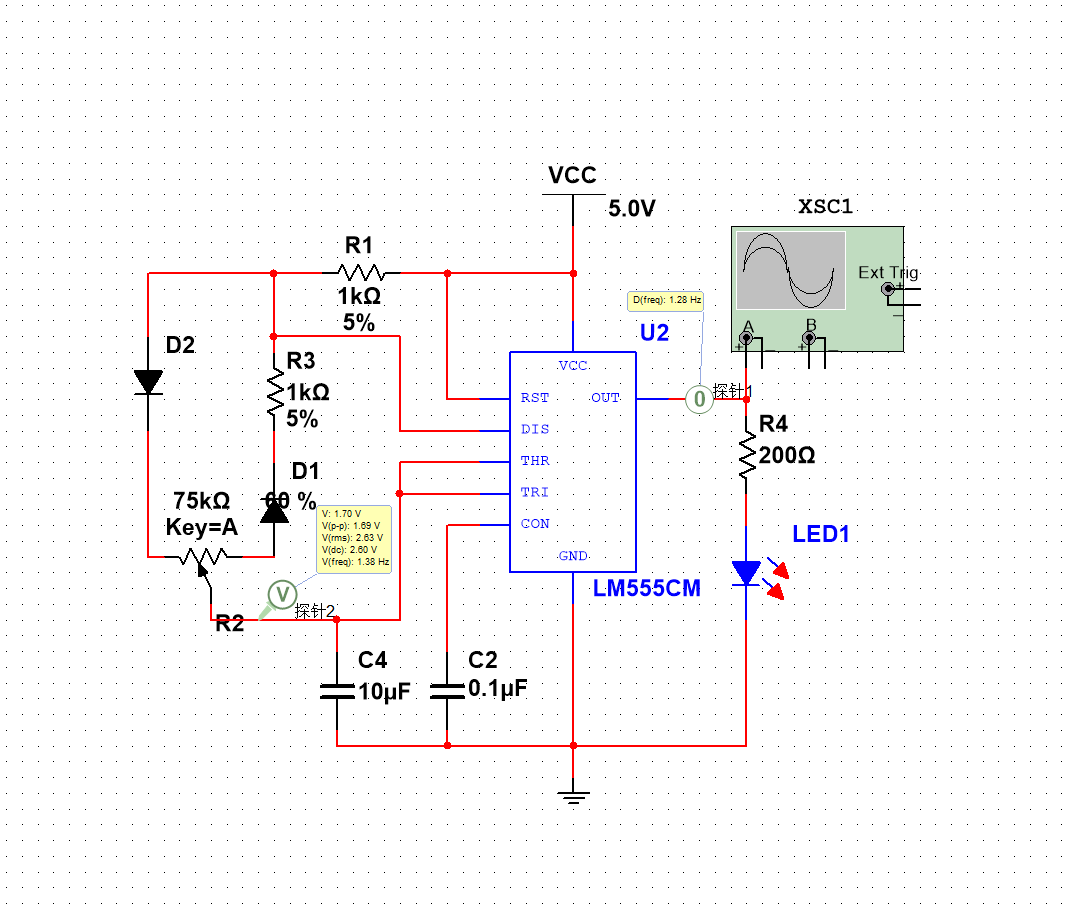

电路组成元件及其作用

1. LM555CM 芯片：这是一款常用的定时器集成电路，具有多种工作模式，本电路中它工作在多谐振荡器模式，用于产生方波信号。
2. 电阻 R1、R2、R3、R4：
   • R1、R3：与电容 C4 配合，决定了电路的充放电时间常数。
   • R2：是一个可变电阻，通过调节它可以改变输出信号的占空比和频率。
   • R4：用于限制通过 LED1 的电流，防止 LED 因电流过大而损坏。
3. 电容 C2、C4：
   • C2：是旁路电容，用于滤除电源中的高频噪声，使 LM555 芯片的电源更加稳定。
   • C4：与电阻 R1、R2、R3 一起决定了电路的振荡频率和占空比。
4. 二极管 D1、D2：
   • D1：在电容 C4 放电时提供通路。
   • D2：在电容 C4 充电时提供通路，并且与 D1 配合，可以独立调节电容的充电和放电时间，从而方便地调节输出信号的占空比。
5. LED1：用于直观显示 LM555 芯片输出的脉冲信号，当有高电平信号时，LED 点亮。
6. 探针 1 和探针 2：用于测量电路中特定点的电压等参数，方便调试和分析电路。
7. 示波器 XSC1：用于观察 LM555 芯片输出的波形，分析信号的频率、幅值等特性。

电路工作原理

1. 充电过程：当电源接通后，电流通过 R1、D2 对电容 C4 进行充电。此时，电容 C4 两端的电压逐渐升高。当电容电压上升到 2/3 VCC（VCC = 5.0V ）时，LM555 芯片内部的比较器动作，输出端 OUT 变为低电平。
2. 放电过程：当输出端 OUT 变为低电平后，电容 C4 通过 D1、R2、R3 和 LM555 芯片内部的放电管进行放电。电容电压逐渐下降，当下降到 1/3 VCC 时，LM555 芯片内部的比较器再次动作，输出端 OUT 变为高电平，然后又开始新一轮的充电过程。如此循环往复，产生周期性的方波信号。

3. 占空比公式

   占空比（Duty Cycle）是指在一个周期内，高电平持续时间与整个周期时间的比值。对于该电路，占空比公式为：
   D=R1​+2R2​+R3​R1​+R2​​
   通过调节可变电阻 R2，可以改变占空比的值。

   频率公式

   该多谐振荡器的振荡频率（f）公式为：
   f=(R1​+2R2​+R3​)C4​1.44​
   其中，R1、R2、R3 的单位是欧姆（Ω），C4 的单位是法拉（F），计算出的频率 f 单位是赫兹（Hz）。

   电路作用

   这个基于 LM555 的多谐振荡器电路主要作用是产生周期性的脉冲信号，其频率和占空比可以通过调节可变电阻 R2 来改变。产生的脉冲信号可以用于多种场合，比如：

4. 时钟信号：为数字电路提供时钟脉冲。
5. 信号发生器：用于产生不同频率和占空比的方波信号，作为测试信号源。
6. 控制电路：通过脉冲信号来控制其他电路的工作状态，比如控制 LED 的闪烁频率等。
