CST软件分析案例：球体RCS计算 - 金属球的单站RCS
·
用金属球算RCS雷达散射截面可谓RCS的入门案例，本期用T和I两个求解器算单站RCS进行比较。

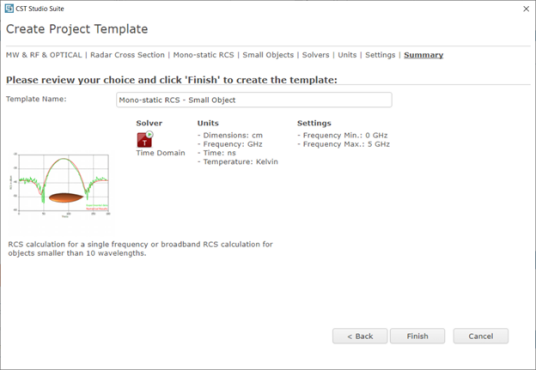

Step 1. RCS模板，T-solver，

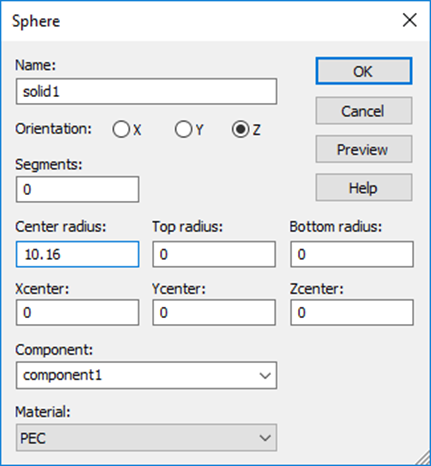

频率0-5GHz，然后建模，半径10.16cm，可以算出来电尺寸在5GHz大概为三个波长，所以时域求解器ok，模板也推荐IE求解器，所以我们两个都做比较一下。
然后检查plane wave平面波已经被模板自动定义好。
参数alpha，theta和phi也都自动定义好。Alpha是控制平面波的电场极化方向，0就是x方向，90就是y方向，这里我们用90，就是电场沿y轴方向。Theta和Phi是平面波的入射方向，和远场的方向图坐标定义一致。

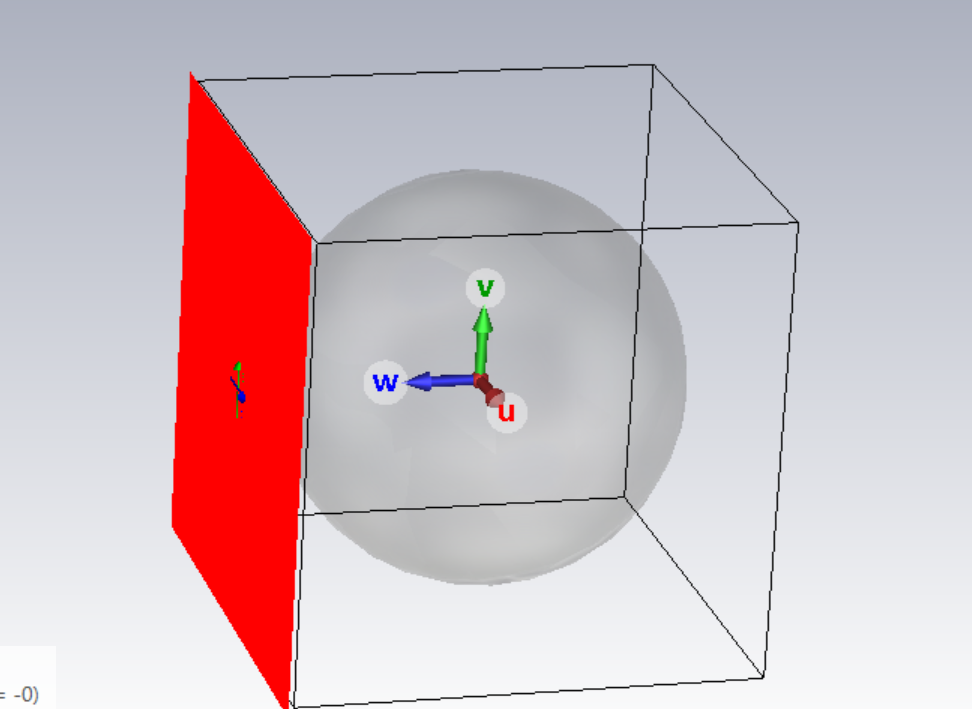

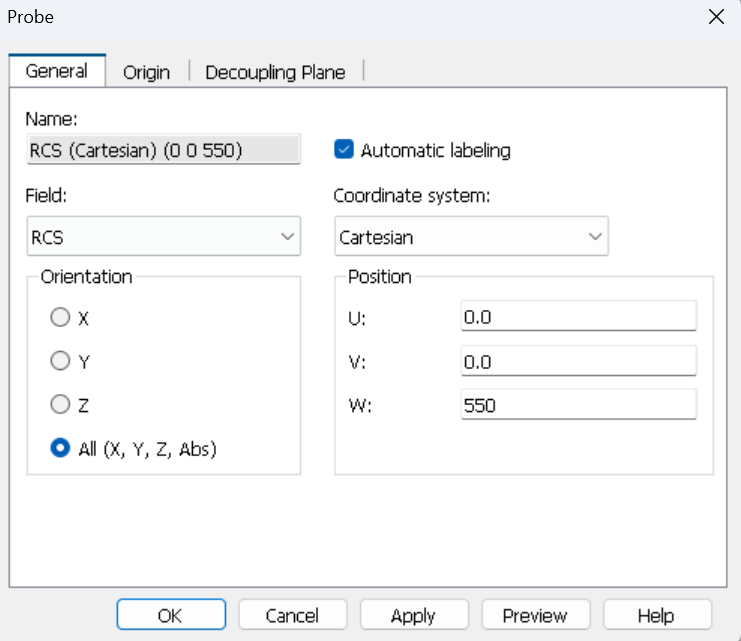

平面波从Z+方向射入，也就是theta=0和phi=0的方向。然后定义远场的一个rcs探针，位置在Z=55cm处，在仿真计算域之外，入射平面波的背后，来看正面反射的RCS。

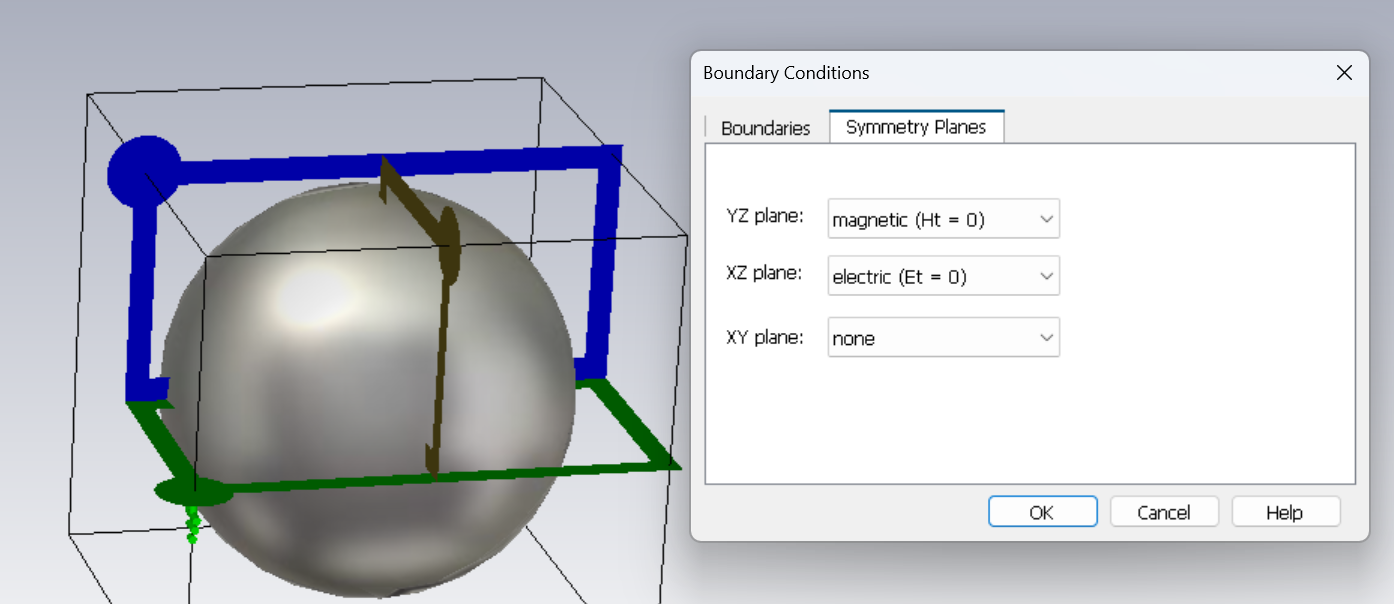

根据极化方向，可定义YZ平面为磁对称，XZ电对称。

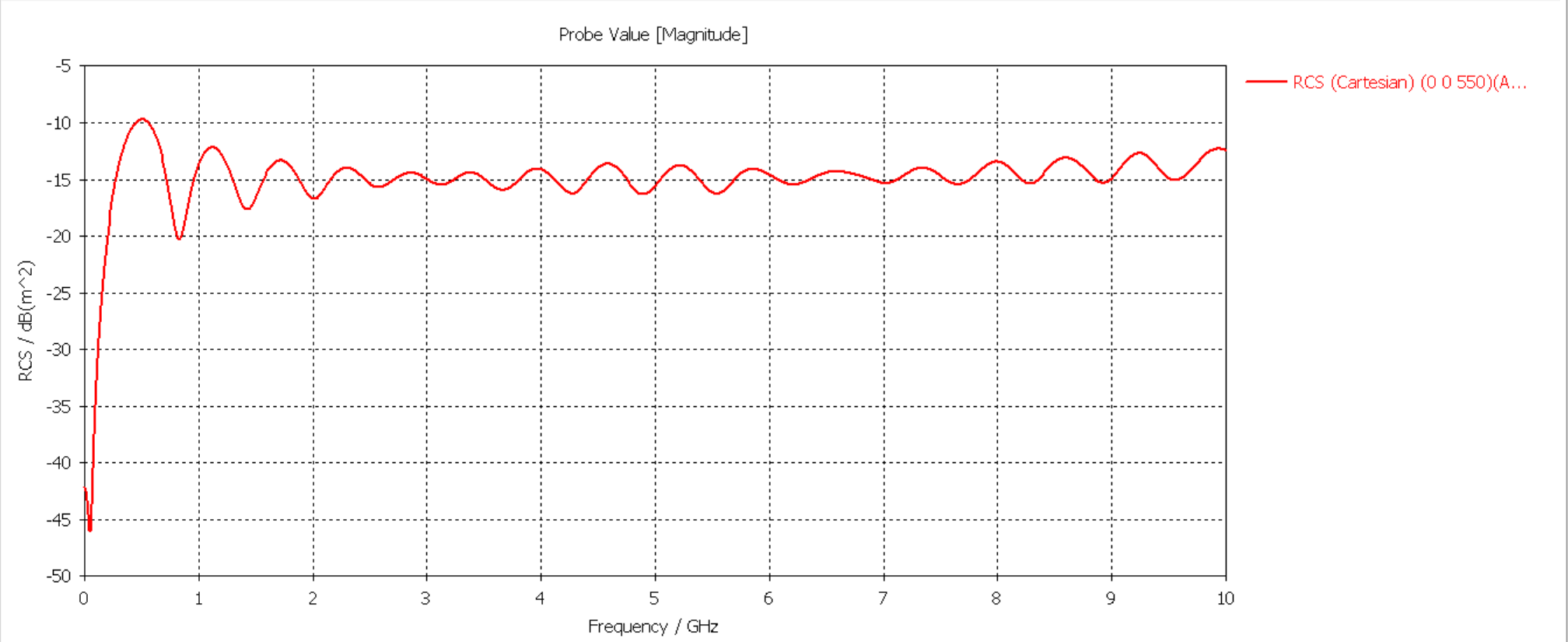

然后时域就可以跑了，下图为结果，我们选择看探针的Y方向，因为其他方向没有反射。可见纵轴横轴都还没归一化。如果让2*pi*r/lamda=10，算出lamda大概是6.4cm，对应频率为4.7GHz，也就是说我们看的0-5GHz是为了只看瑞利散射和米氏散射区域，所以4.7GHz以下看不到平稳RCS值很正常。
