汽车视觉技术体系全景图

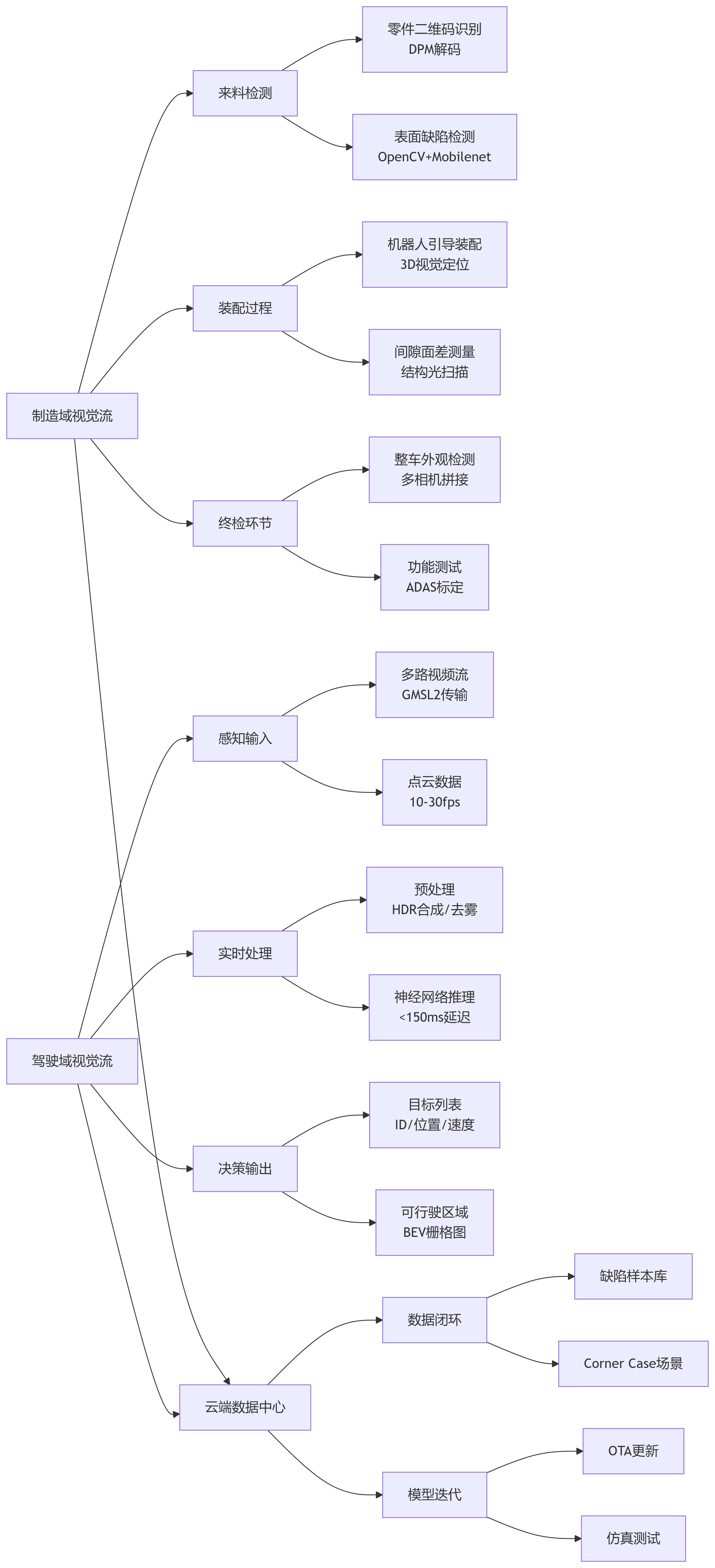

                                                 视觉技术制造-驾驶双域应用流

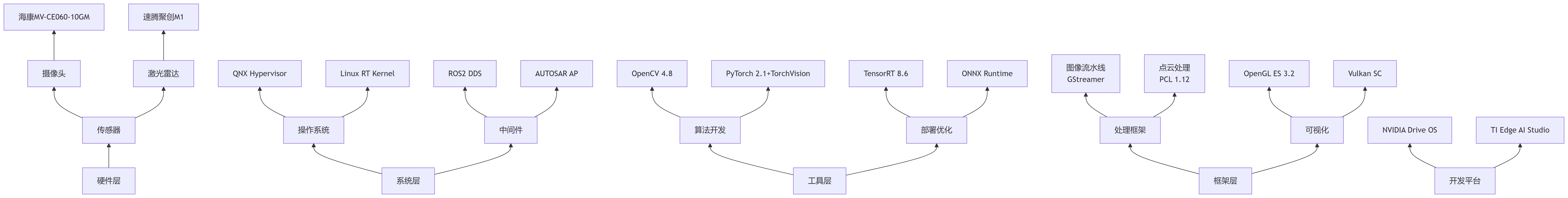

视觉开发工具链技术栈

一、 专题背景概述：视觉感知——赋能智能制造与智能驾驶的核心使能技术

随着电动汽车（EV）的普及和自动驾驶（AD）/高级驾驶辅助系统（ADAS）的快速发展，计算机视觉（CV） 技术已从辅助角色跃升为汽车产业智能化转型的核心支柱技术。其应用贯穿产品全生命周期：

• 智能制造端： 实现高精度、零缺陷生产，涵盖零部件亚毫米级尺寸与缺陷检测、基于视觉引导的机器人精准装配（如电池包、车身焊装）、总装间隙面差在线测量、物料识别与追溯（DPM码、OCR）。

• 智能驾驶端： 构成环境感知系统的基石，实现多目标检测与跟踪（车辆、行人、骑行者）、高精度语义分割（可行驶区域、车道线）、深度估计与三维场景重建、交通标志识别（TSR）、驾驶员状态监控（DMS）。
  通过融合2D/3D视觉感知、先进的计算机视觉算法（特别是深度学习）以及车规级高性能异构计算平台，视觉技术正深刻重塑汽车的设计、制造与使用方式，推动产业向高度自动化、智能化与网联化迈进。

二、 核心视觉技术深度解析

1. 2D视觉技术：平面信息的高效感知

   • 典型应用：

     • 制造： 表面缺陷检测（划痕、污渍、装配错误）、二维码/DPM码读取、字符识别（OCR）、引导定位。

     • 驾驶： 车道线检测（Lane Detection）、交通标志识别（TSR）、基础目标检测（车辆、行人）、基于单目摄像头的初步环境感知。

   • 技术特点： 处理图像二维平面信息，算法相对成熟，处理速度快，成本较低，适合对深度信息要求不高或可通过其他信息（如已知尺寸）推断的应用。易受光照、天气、遮挡影响。

   • 核心算法与技术：

     • 经典算法： 边缘检测（Canny, Sobel）、特征提取（SIFT, SURF, ORB）、图像分割（阈值分割、区域生长）、模板匹配、颜色空间分析（RGB, HSV, Lab）、几何变换与校正。

     • 现代算法： 基于深度学习的端到端模型（如YOLO, SSD, Faster R-CNN用于目标检测；U-Net, DeepLab用于语义分割；CNN用于分类）。

   • 关键指标： 分辨率、帧率(FPS)、动态范围(HDR)、低照度性能、抗眩光能力、算法精度(mAP, IoU)、处理延迟。

2. 3D视觉技术：三维空间的精确度量

   • 典型应用：

     • 制造： 精密尺寸测量（关键配合尺寸）、间隙面差自动检测、机器人三维路径规划与引导（抓取、焊接）、三维逆向工程与质量比对。

     • 驾驶： 高精度三维环境感知（构建占用栅格/点云地图）、障碍物距离与尺寸测量、自动泊车（AVP）环境建模、SLAM（同步定位与建图）。

   • 技术特点： 直接获取场景或物体的三维空间信息（点云、深度图、网格模型），提供更丰富的几何和空间关系数据。技术复杂度、计算量和成本通常高于2D视觉。

   • 主流技术原理：

     • 立体视觉 (Stereo Vision)： 基于双目/多目相机的视差原理计算深度。优点： 被动式，成本相对可控。挑战： 依赖纹理，标定复杂，计算量大。

     • 结构光 (Structured Light)： 投射特定光斑/条纹图案，通过形变计算深度。优点： 精度高（可达亚毫米级），适用于室内/近距。挑战： 易受环境光干扰，室外效果差，作用距离有限。

     • 飞行时间法 (ToF - Time of Flight)： 测量光脉冲发射到接收的时间差计算距离。优点： 原理简单，帧率高，抗干扰能力较好。挑战： 分辨率、精度（尤其远距离）、多径干扰、功耗。

     • (补充) 激光雷达 (LiDAR)： 虽常独立分类，但其输出本质是高精度三维点云，是自动驾驶3D感知的黄金标准之一（尤其旋转式/固态Flash LiDAR）。常与视觉进行多模态融合。

   • 关键算法： 立体匹配 (Stereo Matching - SGM, ELAS, 深度学习端到端)、点云处理 (滤波、分割、配准、特征提取 - 常用PCL库)、深度图生成与优化、三维重建 (TSDF, Poisson Reconstruction)。

   • 关键指标： 深度精度、深度分辨率 (Z轴精度)、空间分辨率 (X/Y)、测量范围、视场角 (FOV)、帧率、抗环境光干扰能力。

三、 汽车视觉开发核心工具栈与平台

类别	工具/平台	核心功能与应用方向	关键特性/备注
算法开发库	OpenCV	图像处理基础库： 图像I/O、预处理（滤波、变换）、特征提取、目标检测/跟踪（传统方法）、相机标定、基础机器学习。应用： 几乎所有视觉任务的基础。	成熟、高效（C++/Python），社区庞大。持续集成深度学习模块 (DNN)。
	TensorFlow / PyTorch	深度学习框架： 模型设计、训练、验证、部署（含量化、剪枝）。应用： 目标检测、语义分割、车道线预测、DMS、基于视觉的深度估计/3D重建等。	生态丰富，研究与应用主流。需关注模型优化（TensorRT, ONNX Runtime）和嵌入式部署（TF Lite, PyTorch Mobile）。
点云处理	PCL (Point Cloud Library)	点云处理库： 滤波、分割、特征提取、配准、表面重建、可视化。应用： LiDAR数据处理、3D视觉、SLAM、逆向工程。	C++库，功能强大，是处理3D点云数据的标准工具之一。
图形渲染	OpenGL / Vulkan / OpenGL ES	底层图形API： 高性能2D/3D图形渲染。应用： 将感知结果（检测框、车道线、3D点云/障碍物）实时渲染到车载显示屏（仪表盘、中控、HUD）。	Vulkan提供更低开销和更高并行性，是趋势。OpenGL ES是嵌入式系统（如车机）主流。
中间件/系统	ROS (1/2) / CyberRT / AUTOSAR Adaptive	机器人/汽车中间件： 提供进程通信、设备抽象、数据发布/订阅、生命周期管理。应用： 视觉感知模块与其他系统（规划、控制、底盘、HMI）的集成与通信。	ROS 2 性能提升并支持DDS，更适合汽车；CyberRT (Apollo) 专为自动驾驶优化；AUTOSAR Adaptive 是车规级标准。
视频流处理	GStreamer / V4L2 (Video4Linux)	多媒体框架/驱动接口： 高效捕获、处理、编解码、传输多路摄像头视频流。应用： 处理车载摄像头原始数据流，为上层算法提供输入。	GStreamer提供强大的Pipeline构建能力；V4L2是Linux下摄像头设备驱动标准接口。
嵌入式AI平台	NVIDIA DRIVE OS / SDK, Qualcomm Snapdragon Ride SDK, TI TDA4 SDK 等	车规级AI平台SDK： 提供硬件加速库、优化工具链、参考应用、中间件支持。应用： 在车载计算平台（Jetson, Snapdragon Ride, TDA4VM）上高效部署视觉算法。	厂商特定，深度优化其硬件性能（GPU, NPU, DSP），是量产落地的关键。

四、 汽车视觉关键硬件平台与子系统

硬件组件	核心功能	关键特性与示例	行业要求
感知层 - 传感器
摄像头模组	光学成像： 将光信号转换为电信号，形成原始图像/视频流。	类型： 前视 (FV)、环视 (SVS)、后视 (RV)、内视 (DMS, OMS)、侧视、电子后视镜。 关键参数： 分辨率 (2MP, 5MP, 8MP+)、帧率 (30/60fps)、动态范围 (>120dB HDR)、视场角 (广角/鱼眼)、低照度性能、车规级 (AEC-Q100)。 接口： GMSL2/GMSL3, FPD-Link III, MIPI CSI-2。 例： Omnivision, ON Semi, Sony STARVIS/IMX 传感器；安森美, 豪威科技模组。	车规级可靠性、长寿命、宽温域 (-40°C~+85°C/105°C)、抗振动冲击、EMC/EMI 性能。
激光雷达 (LiDAR)	主动三维测距： 发射激光并接收反射，生成高精度三维点云。 (与3D视觉强相关)	技术路线： 机械旋转式、MEMS振镜、Flash、OPA (光学相控阵)。 关键参数： 探测距离 (>150m @ 10%反射率)、角分辨率 (水平/垂直)、视场角、精度、波长 (905nm, 1550nm)、点频、车规级。 例： Valeo (Scala), Luminar, Innoviz, Hesai, Livox。	安全性要求极高 (人眼安全 Class 1)、车规级可靠性、环境适应性 (雨雾雪、强光)、成本控制。
毫米波雷达 (Radar)	距离速度探测： 利用毫米波探测目标距离、速度、方位角。 (常与视觉融合)	频段： 24GHz, 77GHz, 79GHz。 关键参数： 探测距离、速度分辨率、角分辨率 (4D成像雷达提升显著)、抗干扰能力。 例： Bosch, Continental, Aptiv, Arbe。	全天候工作能力 (穿透雨雾)、测速精准、车规级成熟度高。
计算层 - 处理器
域控制器/计算平台	数据处理与算法执行： 运行实时视觉感知算法，进行传感器融合、决策。	架构： SoC (CPU + GPU + NPU/TPU + DSP + ISP)。 关键指标： 算力 (TOPS - INT8/FP16)、功耗、内存带宽、实时性 (低延迟)、功能安全等级 (ASIL-B/D)、车规级。 例： NVIDIA DRIVE Orin/Thor, Qualcomm Snapdragon Ride Flex, TI TDA4VM, NXP S32G, 地平线 Journey/J5, 黑芝麻 A1000。	超高计算效率、低功耗、高可靠性、功能安全认证、支持多传感器同步接入与处理、OTA能力。
交互层 - 显示
中控/仪表/HUD	可视化呈现： 将感知结果、导航信息、车辆状态等渲染显示给驾驶员。	技术： LCD, OLED, Mini-LED。 接口： LVDS, eDP, Automotive Ethernet (AVB/TSN)。 渲染引擎： 基于 OpenGL ES / Vulkan / Qt Automotive。	高亮度、高对比度、宽视角、快速响应、抗眩光、车规级可靠性、人机交互友好性。
通信层 - 总线
车载网络	数据传输： 连接传感器、控制器、执行器、显示单元。	协议： CAN/CAN FD (传统控制)、车载以太网 (100/1000BASE-T1) (高带宽主干网，支持AVB/TSN)、FlexRay (高确定性，逐步被以太网替代)、LIN (低端设备)。 视觉相关： 摄像头原始数据通常通过高速串行链路 (GMSL, FPD-Link) 传输到处理单元；处理结果通过车载以太网或CAN FD发送给其他域控制器。	高带宽 (尤其摄像头)、低延迟、确定性 (TSN)、高可靠性、电磁兼容性 (EMC)、轻量化。

五、 技术实践指南：面向不同角色的专业发展路径

🔧 1. 视觉算法工程师 / 软件开发者

• 核心技能要求：

  • 编程语言： 精通 C++ (高性能、嵌入式部署)，熟练 Python (算法原型、训练)。

  • 算法基础： 扎实的计算机视觉基础（图像处理、多视几何、相机模型与标定、特征提取、目标检测/跟踪经典算法）。

  • 深度学习： 深入理解 CNN, RNN, Transformer 等架构；精通 目标检测 (YOLOv5/v7/v8, Faster R-CNN, DETR)、语义分割 (U-Net, DeepLab, Mask R-CNN)、实例分割、关键点检测、光流估计、深度估计 (单目/双目)、BEV感知 等任务；掌握模型训练、验证、优化（剪枝、量化、知识蒸馏） 流程。

  • 工具框架： 精通 OpenCV, TensorFlow/PyTorch；熟悉 ONNX, TensorRT 或对应嵌入式平台推理引擎；了解 ROS 2 或 CyberRT。

  • 领域知识： 理解 ADAS/AD 功能需求（如AEB, ACC, LKA, TJA, NOA）；了解传感器特性（摄像头、LiDAR、Radar）及其标定与时空同步原理；掌握多模态融合（Camera+LiDAR, Camera+Radar）基本方法；了解功能安全 (ISO 26262) 对软件的要求。

• 专业实践路径：

  1. 基础夯实： 使用 OpenCV 实现车道线检测（含弯道、车道线类型识别）、交通标志识别（TSR），达到实时性要求（>25fps）。

  2. 深度学习入门： 在 PyTorch/TensorFlow 上复现并训练 YOLO 模型用于车辆/行人检测，在公开数据集（KITTI, COCO, BDD100K）上达到 >75% mAP。

  3. 3D感知实践： 使用 ZED/PiCamera Stereo Kit + OpenCV/PCL 实现双目视觉深度图生成与简单障碍物测距；探索基于 PyTorch3D/Monodepth 的单目深度估计算法。

  4. 嵌入式部署： 将训练好的模型通过 TensorRT / ONNX Runtime 或平台SDK（如 NVIDIA TAO Toolkit）优化并部署到 NVIDIA Jetson AGX Orin 或 TI TDA4VM 开发板上，实测推理速度与精度，优化资源占用。

  5. 系统集成： 在 ROS 2 环境中构建一个简单的感知节点，订阅摄像头话题，发布检测/分割结果话题。

  6. 挑战进阶： 实现 Camera-LiDAR 融合目标检测（如使用PointPainting, PointFusion等思路）；研究 BEV (Bird's-Eye-View) 感知算法（如BEVFormer, LSS）。

🔌 2. 汽车电子硬件工程师 (侧重视觉感知系统)

• 核心技能要求：

  • 传感器技术： 深入理解各类摄像头（Global Shutter/Rolling Shutter, HDR技术 - DCG/LFM, 低照度性能参数）、LiDAR（扫描机制、性能指标、安全等级）、Radar原理与接口。

  • 接口与协议： 精通 MIPI CSI-2, GMSL2/GMSL3, FPD-Link III 等高速视频串行接口；掌握 I2C, SPI, UART 等控制接口；了解 车载以太网 (IEEE 100/1000BASE-T1) 及其协议栈（TCP/IP, SOME/IP, AVB/TSN）。

  • 处理器平台： 熟悉主流车规级SoC（如NVIDIA Orin, Qualcomm Ride, TI TDA4）的硬件架构、外设接口、电源管理和散热设计。

  • 电路设计： 能设计传感器接口电路、电源电路（满足车规EMC/瞬态要求）、信号完整性（SI）和电源完整性（PI）分析基础。

  • 系统集成： 掌握传感器标定（内参、外参）原理与方法；理解时空同步（硬件触发+PPS/GPS时间戳）机制；了解多传感器融合的硬件架构需求。

  • 车规标准： 深刻理解 AEC-Q100/Q102（元器件）、ISO 16750（环境与电气负荷）、ISO 26262（功能安全，硬件部分）等标准。

• 专业实践路径：

  1. 选型与设计： 为特定ADAS功能（如前置AEB摄像头）选择合适的 HDR 摄像头模组 (e.g., 2MP AR0233) 和 SerDes 芯片 (e.g., MAX9296/MAX9295)；设计原理图，考虑ESD防护、电源滤波。

  2. 平台集成： 在 NVIDIA Jetson AGX Orin Developer Kit 或 TI TDA4VM SK 上，连接摄像头并通过 GMSL2 Deserializer 接入；在Linux下配置 V4L2驱动，确保稳定捕获图像流。

  3. 精准标定： 使用高精度标定板（棋盘格、Charuco）和 OpenCV 或专业标定工具，完成摄像头内参标定（焦距、主点、畸变系数）；在实验车上进行多摄像头/摄像头-LiDAR的外参联合标定（旋转矩阵、平移向量）。

  4. 融合验证： 搭建简易的 Camera + 固态LiDAR (e.g., Livox Mid-70) 硬件平台；实现硬件触发同步；获取并可视化时间对齐的点云与图像数据。

  5. EMC与可靠性： 学习并应用 PCB Layout 中的高速信号设计规则（阻抗匹配、差分走线、屏蔽）；了解基本 EMC 测试（辐射发射RE、辐射抗扰度RI）要求和整改思路；进行简单的 热仿真 分析。

🧩 3. 汽车结构工程师 / 传感器集成工程师

• 核心技能要求：

  • 机械设计： 精通 CAD（CATIA, NX）进行零件设计、装配设计；掌握公差分析（GD&T）；熟悉常用材料（工程塑料、金属、橡胶）及其特性。

  • 传感器布置： 深刻理解摄像头/LiDAR/Radar的视场角 (FOV)、探测距离、遮蔽角、安装高度与角度要求对感知性能的影响；考虑雨刮清洁区域、除霜除雾需求。

  • 环境防护： 精通 IP 防护等级（至少 IP6K9K/IP67）设计；设计防水、防尘、防化学腐蚀结构；考虑高压水枪清洗耐受性。

  • 动力学与NVH： 设计防震、抗冲击结构（满足 ISO 16750 振动冲击要求）；避免传感器因车辆运动产生抖动模糊（影响成像质量）；考虑对整车 NVH (噪音振动) 的影响。

  • 空气动力学： 优化传感器外壳形状，最小化风阻和风噪（尤其在高速行驶时）；进行 CFD 仿真 验证。

  • 热管理： 设计散热结构（尤其对于高功耗的LiDAR和处理单元），防止过热影响性能和寿命。

  • 可制造性与可维修性 (DFM/DFA)： 设计便于装配、调试、维修更换的结构；考虑产线装配工艺。

  • 法规与安全： 满足碰撞安全法规要求（行人保护、成员保护）；传感器布置不得影响驾驶员视野（满足法规视野要求）。

• 专业实践路径：

  1. 支架设计： 设计满足 IP67 要求的前视摄像头安装支架（集成到格栅/前挡风玻璃后），精确控制其 俯仰角 (Pitch) 和 偏航角 (Yaw)，确保覆盖设计要求的 FOV 和探测距离；考虑 除霜/除雾 通道。

  2. 防护外壳设计： 为车顶 LiDAR 设计 低风阻、高强度、IP6K9K 防护罩体，内部考虑 减震结构（橡胶垫、悬置系统）以隔离高频振动；进行 CFD 分析 优化外形。

  3. 环视摄像头集成： 设计集成在左右后视镜底座和后牌照板上的鱼眼摄像头安装结构，确保 360° 无死角覆盖，并满足 IP6K9K 防水要求（如密封圈、导水槽设计）；考虑 自动清洗喷嘴 的集成。

  4. 协同验证： 与算法团队紧密合作，在样车上安装传感器原型支架，使用专业设备（如激光跟踪仪）精确测量实际安装位置和角度；采集数据供算法团队评估不同位置对感知效果（如遮挡、盲区）的影响，迭代优化设计。

  5. 可靠性测试： 参与或了解针对传感器总成的 DV/PV (设计验证/生产验证) 测试，包括振动、冲击、温度循环、盐雾、防水、防尘、化学腐蚀、光照老化等试验。

六、 技术挑战与未来趋势展望

• 核心挑战：

  • 极端环境鲁棒性： 强光（眩光）、暗光、雨、雪、雾、沙尘等条件下保持可靠感知。

  • 复杂场景理解： 非结构化道路、密集动态目标、罕见长尾场景（Corner Cases）的准确识别与预测。

  • 实时性与算力瓶颈： 高分辨率、多传感器、复杂算法对嵌入式平台算力的极致要求。

  • 多模态深度融合： 如何更有效、更鲁棒地融合视觉、LiDAR、Radar、超声波等多源异构数据。

  • 功能安全 (SOTIF)： 证明系统在预期功能安全（ISO 21448）下的安全性，尤其在感知不确定性高的情况下。

  • 成本与规模化： 高性能车规级传感器（尤其LiDAR）和处理器的成本控制。

  • 数据闭环与持续学习： 高效利用真实路测和仿真数据驱动算法迭代升级。

• 前沿趋势：

  • BEV感知范式： 将多摄像头信息统一转换到鸟瞰图空间进行融合和感知，成为L2+/L3+主流方案。

  • 端到端感知-决策： 探索基于Transformer等架构的端到端模型，直接从传感器输入到驾驶决策输出。

  • 4D成像毫米波雷达： 提升分辨率，提供点云级信息，增强在恶劣天气下的感知能力，与视觉/LiDAR互补融合。

  • 神经渲染与仿真： 利用生成式AI（NeRF, Diffusion）创建高保真、可控的合成数据，加速算法训练和测试。

  • 舱驾融合： 单一高性能计算平台同时驱动智能驾驶（ADAS/AD）和智能座舱（IVI, DMS/OMS）的视觉计算需求。

  • 车云协同计算： 部分计算卸载到云端，支持更复杂的模型和场景重建，并通过OTA更新。

  • 新型传感器： 事件相机（Event Camera）、4D LiDAR、高光谱成像等探索应用。

七、 结语：构建闭环价值链的视觉中枢

汽车视觉技术已超越孤立的图像处理范畴，演变为一个深度融合光学传感、人工智能、高性能计算、系统工程、功能安全的复杂体系。它构成了连接智能制造精益化与智能驾驶安全可靠的关键桥梁。其成功应用依赖于：

• 算法工程师 持续突破感知能力的边界，开发更精准、更鲁棒、更高效的模型。

• 硬件工程师 提供稳定可靠、高性能、符合严苛车规标准的感知与计算平台。

• 结构/集成工程师 确保传感器在复杂多变的车辆运行环境中获得最优“视界”并安然无恙。

• 系统工程师 实现各子系统的无缝集成与高效协同，满足整车级的功能与安全需求。

• 数据工程师 构建高效的数据闭环管道，驱动算法持续进化。

唯有跨领域深度协作，打通从“像素”到“决策”再到“车辆控制”的完整链路，并构建涵盖设计、制造、测试、部署、更新的闭环价值链，才能真正释放视觉技术在推动电动汽车产业智能化革命中的巨大潜力，实现“制造零缺陷、行驶零事故”的终极愿景。

---
