芯片概述

GC2803Y是一款八通道NPN达林顿管阵列芯片，采用QFN20封装（4.0×4.0mm），专为逻辑接口电平（TTL/CMOS/PMOS/NMOS）与高电流/电压负载设计。

核心参数

• 电气特性：

  • 工作电压：50V（耐压80V）

  • 单通道电流：500mA（峰值）

  • 饱和压降：1.0V（典型值@100mA）

  • 开关延迟：20ns（开启）/200ns（关断）

• 极限参数：

  • 工作温度：-40℃~85℃

  • 最大功耗：650mW

  • ESD防护：±2000V（人体模式）

  •

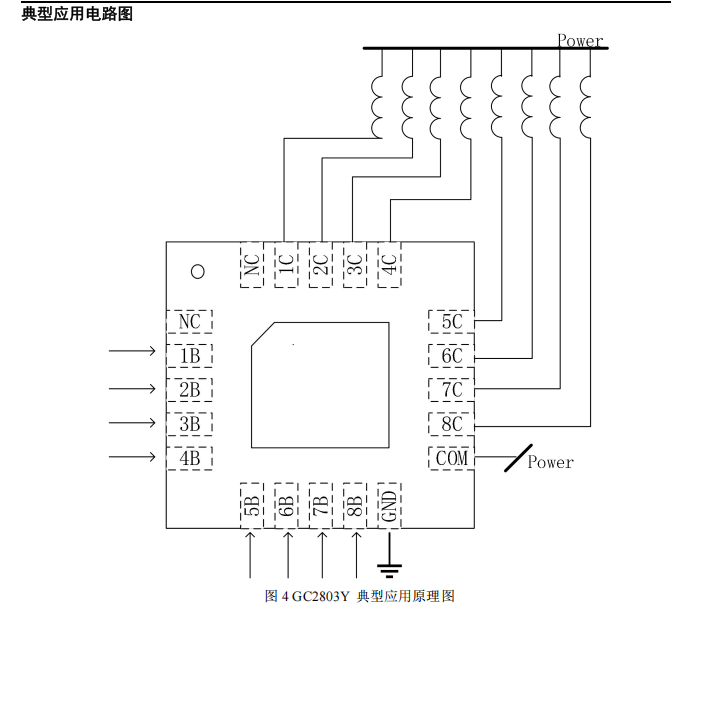

典型应用

• 继电器/电磁阀驱动

• 步进电机控制

• LED照明系统

• 打印机头驱动

设计优势

1. 内置8个独立达林顿管，简化多路驱动设计

2. 集成续流二极管（COM引脚需接高电位）

3. 兼容3.3V/5V逻辑电平（输入电流1.35mA@3.85V）

封装信息

• 引脚定义清晰：1B~8B为输入，1C~8C为输出

• 关键引脚：10脚（GND）、11脚（COM）
