AS225K 按照外围电路设置的电压，比如 5V,9V,12V,15V,20V,自动和充电设备握手，完成对设置电压的申请。AS225K 支持 Type_CPD3.0 和 A 口高压协议，可以按照协议优先级，自动完成和充电器的握手，并且完成设定电压的选择。AS225K 如果没有找到设定电压，那么可以按照设定选择最接近的电压。AS225K 支持 A 口高压协议，最高申请 12V 电压。AS225KL 可以支持 PD3.1 协议，最高 20V 电压申请。AS225KH 可以支持 PD3.1 协议，支持 28V,36V 以及 48V 电压申请。AS225KL/H-E 支持模拟 emarker 模式，可以用于线材。 特性●兼容 USB Type-C PD3.0 (含 PPS)协议●兼容 USB Type-C PD3.1(含 PPS)协议●兼容 A 口高压协议●适配的系统最高电压可选●自动识别充电器快充协议特征●自动触发需要的电压●支持 emarker 模式应用●无线充●蓝牙音箱●车载设备●储能电源●工业测试●其他 USB Type-A/C 功率输入设备封装Part Package Top MarkAS225KL DFN2*2-6L 312b1AS225KH DFN2*2-6L 312b1AS225KLE DFN2*2-6L 312b1AS225KHE DFN2*2-6L 312b1

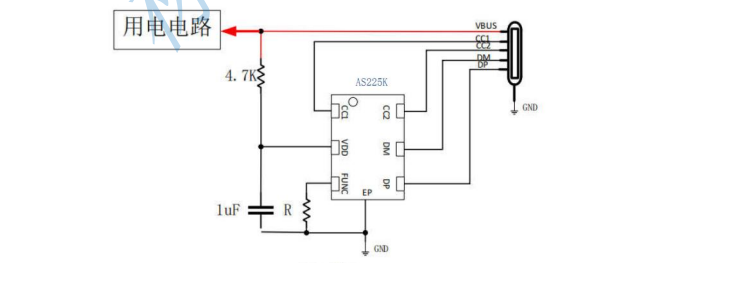

芯片支持自动寻找最接近的 PD 电压。比如，使用 AS225KH,如果设定为 48V,而充电器只支持9V,AS225KH会自动诱骗到 9V。DP 和 DMDP 和 DM 接 Type-C 接口的 DP 和 DM。CC1 和 CC2CC1 和 CC2 接 Type-C 接口。如果接 Type-C 母座，CC1 和 CC2 都需要接到 Type-C 接口。如果接 Type-C 公头，只需要选择一个 CC 接到 Type-C 接口，另外一个 CC 脚悬空。如果选择 AS225KL/H-E,带 emarker 功能，那么任意一个 CC 接入 Type-C 接口，另外一个CC 接1K到地。具体接法，见应用示例：AS225K 典型的应用如下图所示，芯片供电取自电源系统的输出。如果接 Type-C 母座，接法如下：芯片的CC1 或者 CC2 可以和母座任意的 CC1 和 CC2 连接。
