OB2281是一款高集成度电流型PWM控制器ic，为高性能，低待机功耗，低成本离线式反激转换器应用而优化。一般操作情况下，Pwm开关频率是内部固定和被控制在一个精密的范围。在空载或轻载时，Ic工作在外部burst模式使开关损耗最小化。因此可以实现低待机功耗和高转换效率。

特征：

电源轻启动减轻mosfet vds 压力。

EMI频率振动

延长burst模式控制，提升效率和低待机电源设计

音频噪音自动操作

过载操作时增强频率

完整保护覆盖

Vcc滞环电压锁定

Vcc过压保护

逐周期过流阀设置为了恒定输出功率限制通用输入电压范围

过载保护带自修复

外部或内部的过温保护

输出过压保护和

输出二极管短路保护带自修复

GENERAL DESCRIPTION

OB2281 is a highly integrated current mode PWM control IC optimized for high performance, low standby power and cost effective offline flyback converter applications.

PWM switching frequency at normal operation is internally fixed and is trimmed to tight range. At no load or light load condition, the IC operates in extended ‘burst mode’ to minimize switching loss. Lower standby power and higher conversion efficiency is thus achieved.

VCC low startup current and low operating current contribute to a reliable power on startup and low standby design with OB2281.

OB2281 offers comprehensive protection coverage with auto-recovery including Cycle-by-Cycle current limiting (OCP), over load protection (OLP), and VCC under voltage lockout (UVLO). It also provides the protections with latched shut down including over temperature protection (OTP), and over voltage protection (OVP).  Excellent EMI performance is achieved with On-Bright proprietary frequency shuffling technique.

The tone energy at below 25KHz is minimized in the design and audio noise is eliminated during operation.

OB2281 is offered in SOT23-6 package.

FEATURES

• Power on soft start reducing MOSFET Vds stress

• Frequency shuffling for EMI

• Extended burst mode control for improved efficiency and low standby power design

• Audio noise free operation

• Over power operation with increased frequency

• Comprehensive protection coverage

  • VCC Under Voltage Lockout with hysteresis (UVLO)

  • VCC Over Voltage Protection (VCC OVP)

  • Cycle-by-cycle over current threshold setting for constant output power limiting over universal input voltage range

  • Over Load Protection (OLP) with auto-recovery

  • External (if NTC resistor is connected at PRT pin)or internal Over Temperature Protection (OTP) with latched shut down

  • Output Over Voltage Protection(Output OVP) with latched shut down, and  the OVP triggered voltage can be adjusted by the resistor connected between auxiliary winding and PRT pin

  • Output diode short protection with auto-recovery

    APPLICATIONS

    Offline AC/DC flyback converter for

• Printer, Storage power supply

• Power Adapter

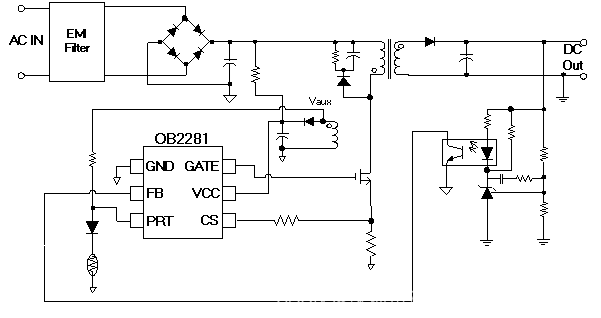

  TYPICAL APPLICATION
