5V升压8.4V,5V转8.4V恒流充电电路图芯片,做锂电池充电IC

FS5280的升压开关充电转换器的工作频率为 400KHz，最大500mA 充电电流，转换效率为 93%。FS5280 输入电压为 5V,内置自适应环路，可智能调节充电电流，防止拉挂适配器输出可匹配所有适配器。FS5280 提供SOP8 封装(底部焊盘)。

FS5280充电芯片采用了先进的恒流充电技术，能够在充电过程中保持稳定的电流输出，有效避免了因电流波动导致的充电中断或电池损坏问题。同时，该芯片还具备高精度的电压和电流检测功能，能够实时监测电池的充电状态，确保电池在充满电后自动停止充电，从而防止了电池过充现象的发生。

除了恒流充电功能外，FS5280充电芯片还具备短路保护功能。当电池或充电电路出现短路时，该芯片能够迅速切断充电电流，防止短路对电池和充电设备造成损坏。这一功能大大提高了锂离子电池充电的安全性，为用户提供了更加可靠的充电体验。

在实际应用中，FS5280充电芯片适用于各种需要双节锂离子电池供电的移动设备，如智能手机、平板电脑、笔记本电脑等。通过使用该芯片，这些设备可以在保证充电安全的前提下，实现更快速、更高效的充电，从而延长设备的使用时间，提升用户的使用体验。

5V输入高效开关充电，充电1A电流升压充电效率 93%

充电电流电压可调

自动调节输入电流，匹配所有适配器支持 LED 充电状态指示

内置功率 MOS

开关频率400KHZ

输出过压保护

过温保护

ESD 4KV

应用：充电器小家电电子烟智能音箱移动电源/PD便携设备

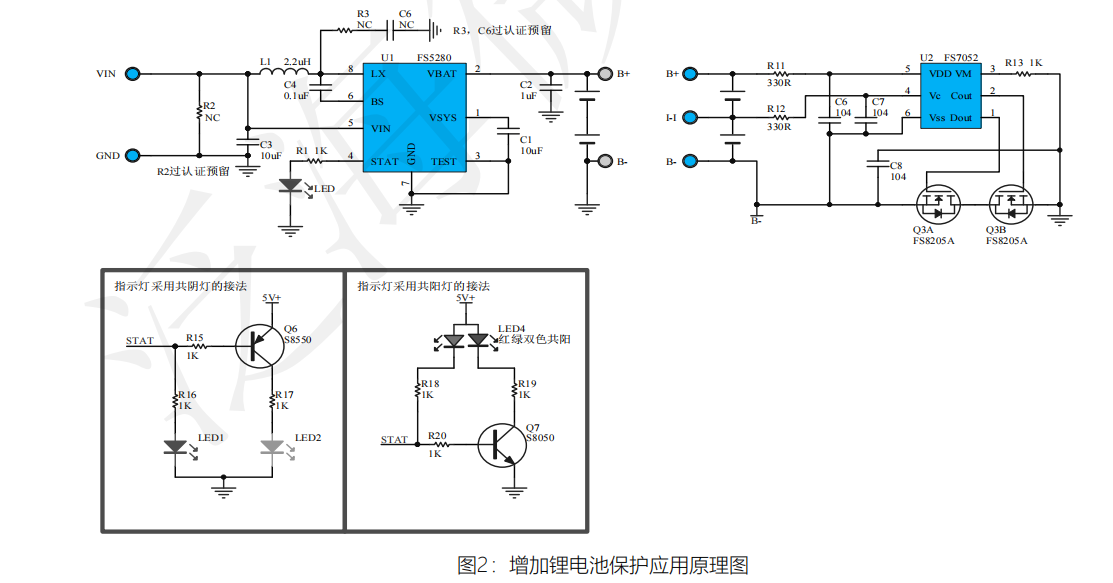

FS5280电路原理图
