TerosHDL是啥

TerosHDL 的目标是为 HDL 开发人员提供一个开源 IDE，该 IDE 具有软件开发人员常用的功能。IDE 包含一堆工具，其中最重要的是VSCode 插件。一些工具是由Teros Technology组织开发的，而另一些则来自开源项目。所有工具都组织在不同的后端，并通过插件暴露给 GUI。

安装

安装 VSCode

https ://code.visualstudio.com/

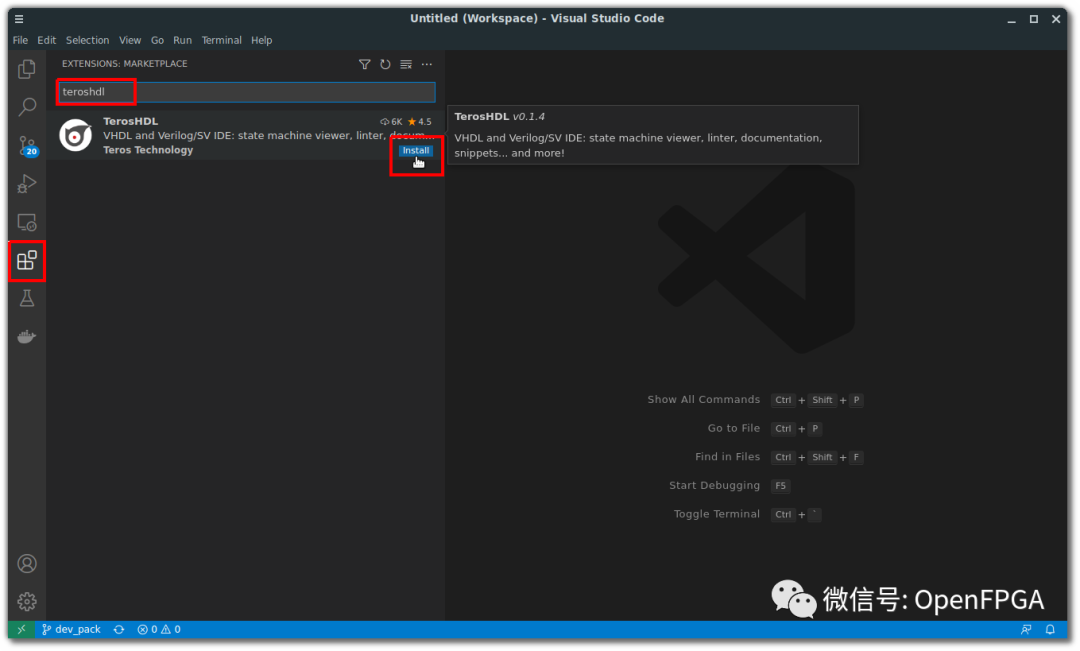

在扩展中搜索TerosHDLinside VSCode 并单击安装按钮：

安装其他：

python

安装过程略。

make

正常安装，不用修改，安装完毕后将下面路径（make的安装路径）加入到系统环境中。

C:\Program Files (x86)\GnuWin32\bin

安装系统下TerosHDL

在vscode中点击左侧TerosHDL，在终端输入：

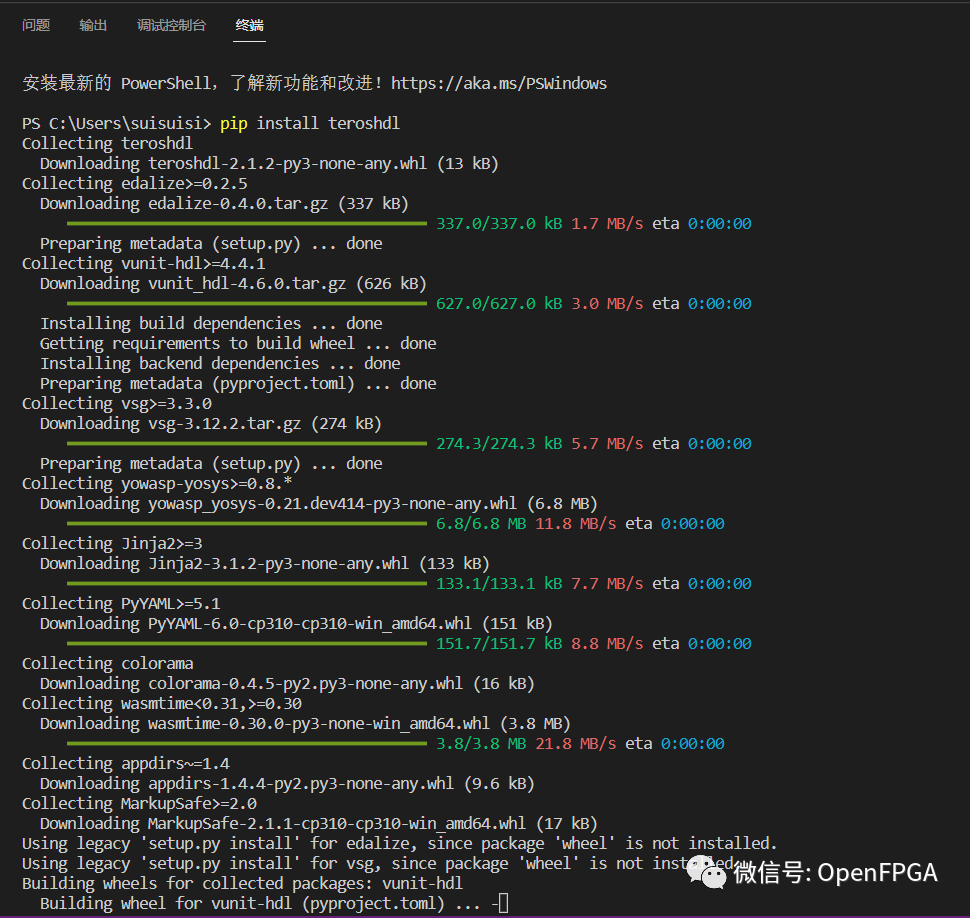

pip install teroshdl

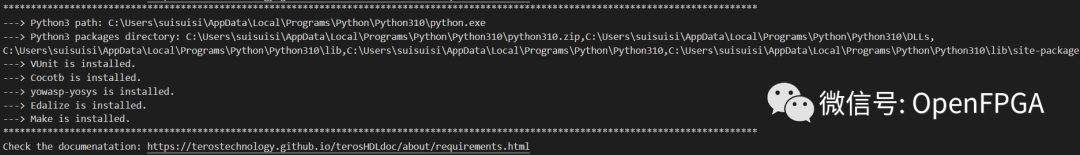

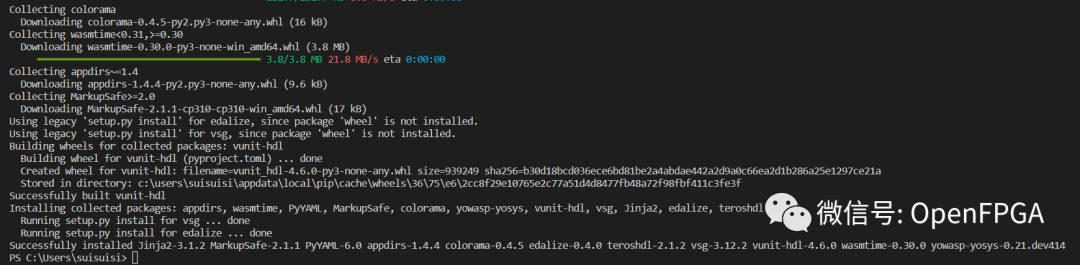

完成后如下：

检查缺少的环境

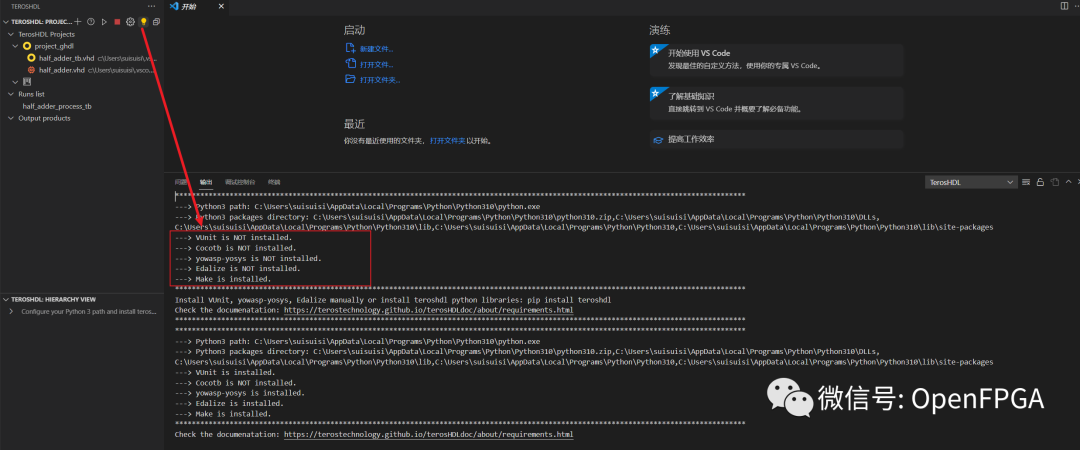

按照下图检查一下TerosHDL还缺少什么环境，自己按照需求按照即可。

完成后如下：

实例演示

我们新建一个状态机的.v文件，具体如下：

module fsm_sale(
input                   clk                 ,
input                   rst_n               ,
input      [1:0]        in                  ,
output reg [1:0]        out                 ,
output reg              out_vld
);
//---------------定义信号----------------------//
reg  [3:0]              state             ;

//---------------定义信号状态变量--------------------//
parameter S0           = 4'b0001           ;
parameter S1           = 4'b0010           ;
parameter S2           = 4'b0100           ;
parameter S3           = 4'b1000           ;

//---------------一段式状态机--------------------//

always @(posedge clk or negedge rst_n)begin
   if(!rst_n)begin
    state <= S0;
  out <= 0;
  out_vld <= 0;
   end
 else begin
    case(state)
     S0:begin
      if(in==1)begin
      state <= S1;out <= 0;out_vld <= 0;
    end
      else if(in==2)begin
        state <= S2;out <= 0;out_vld <= 0;
        end
    else begin
      state <= state;out <= 0;out_vld <= 0;
    end
   end
     S1:begin
        if(in==1)begin
       state <= S2;out <= 0;out_vld <= 0;
    end
    else if(in==2)begin
       state <= S3;out <= 0;out_vld <= 0;
    end
    else begin
      state <= state;out <= 0;out_vld <= 0;
    end
       end
       S2:begin
          if(in==1)begin
       state <= S3;out <= 0;out_vld <= 0;
      end
    else if(in==2)begin
       state <= S0;out <= 0;out_vld <=1;
    end
    else begin
       state <= state;out <= 0;out_vld <= 0;
    end
         end
     S3:begin
        if(in==1)begin
       state <= S0;out <= 0;out_vld <=1;
    end
    else if(in==2)begin
       state <= S0;out <= 1;out_vld <=1;
    end
    else begin
       state <= state;out <= 0;out_vld <= 0;
    end
       end
         default:state <= S0;
  endcase
 end
end

endmodule

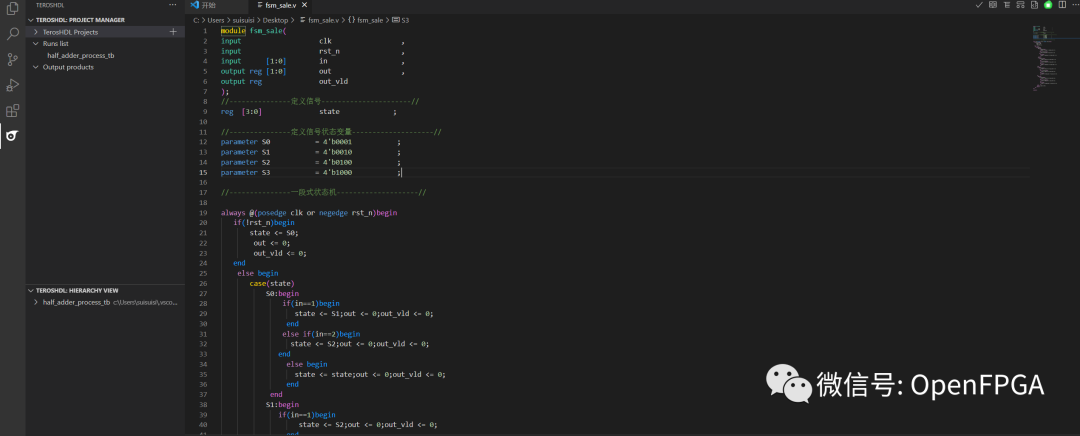

使用VSCode打开：

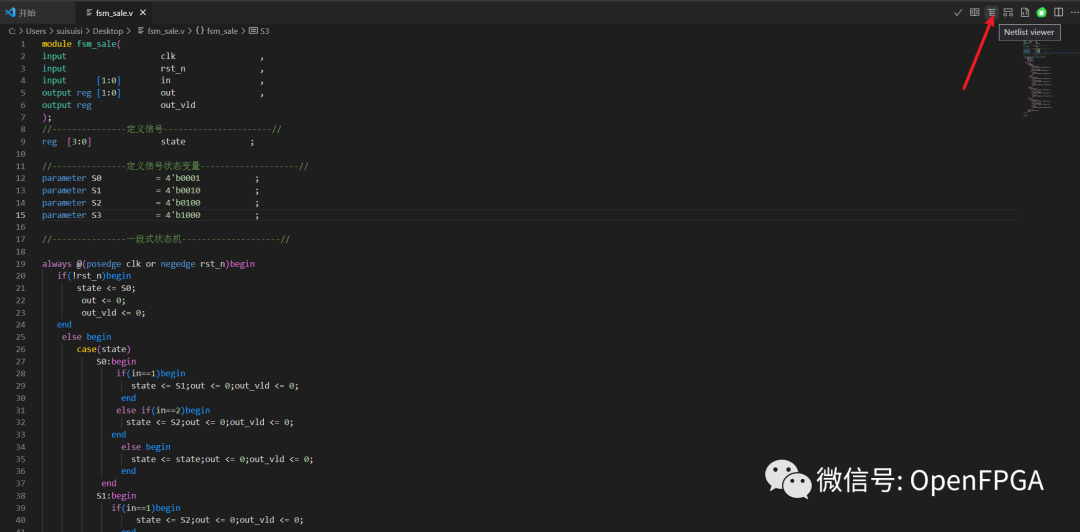

点击右上角的编译按钮，等待一会：

点击查看网表：

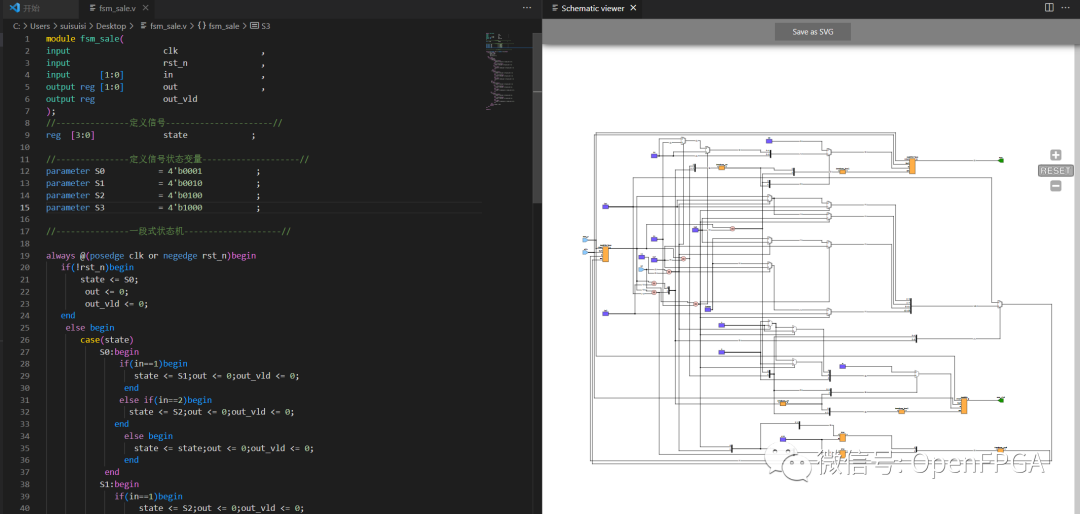

就能看到电路综合出来的网表：

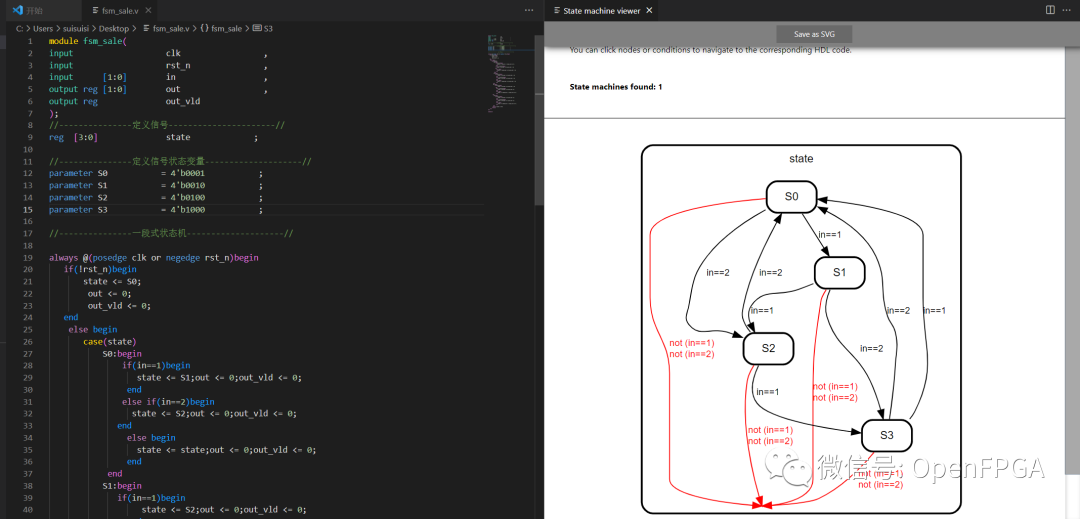

点击旁边的查看状态机就能看到状态机流程图：

点击module文档说明，就能看到这个项目/文件自动生成的说明文档（极其中意的功能）：

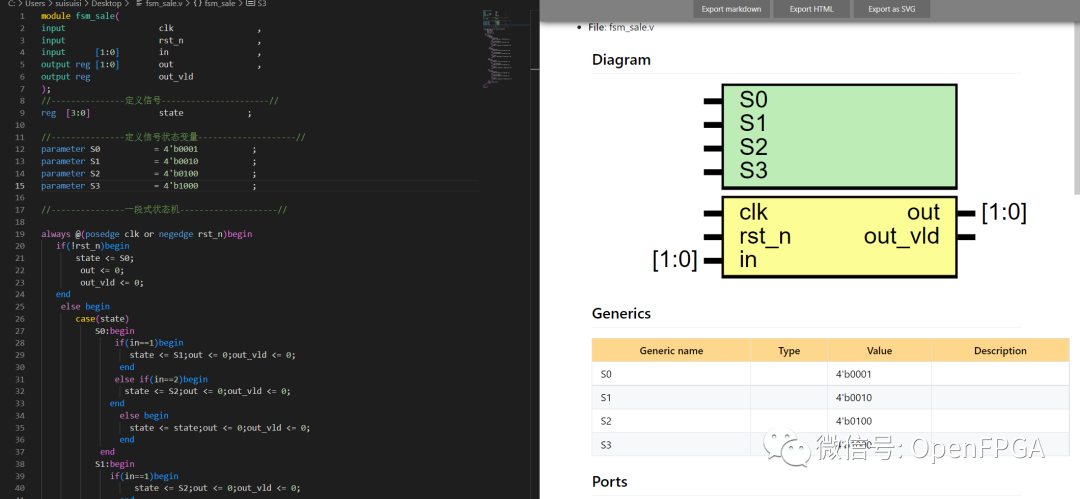

导出来的文档如下：

Entity: fsm_sale

• File: fsm_sale.v

Diagram

Generics

Ports

Signals

Processes

• unnamed: ( @(posedge clk or negedge rst_n) )

  • Type: always

State machines

总结

作为一个开源的IDE，功能比较完整，其中仿真部分没演示，大家可以自行探索，真的极其适合初学者，安装过程不复杂，都是常规的应用，下面给出来上面需要的安装文件。

https://github.com/suisuisi/teroshdl

其实我最中意的还是文档功能，对于维护HDL真的超级方便。

最后就是TerosHDL使用视频教程：
