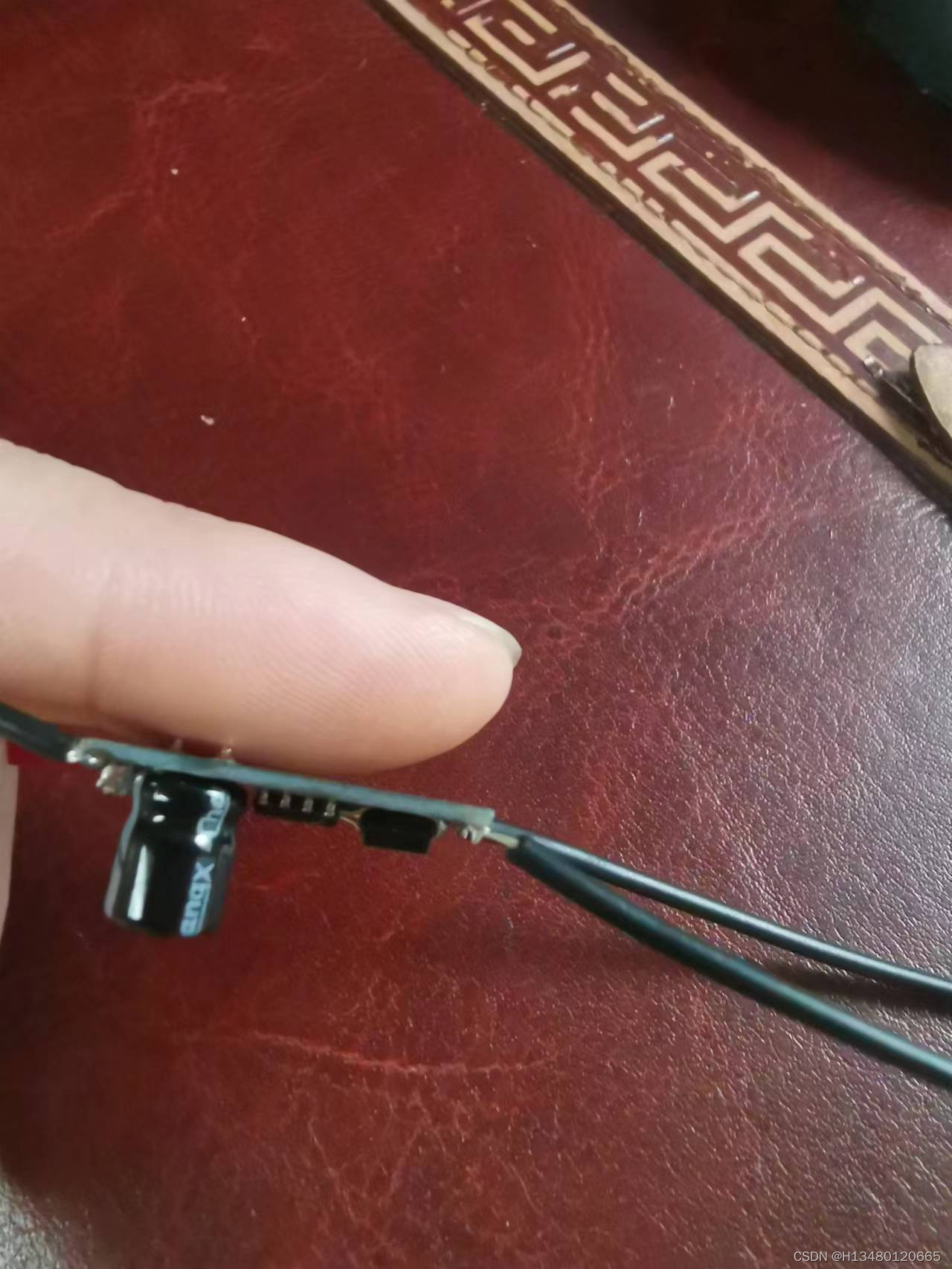

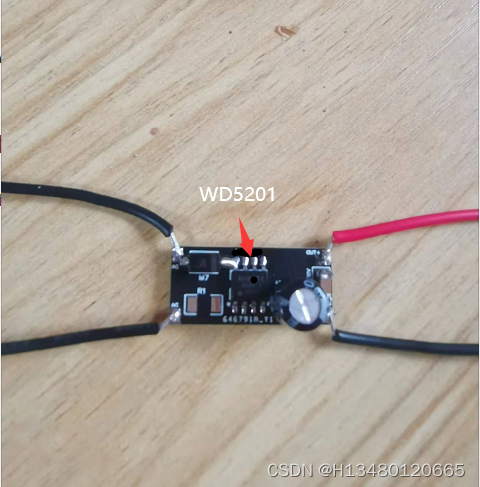

非隔离开关电源芯片4个元件AC降DC5V电源方案

产品描述.
WD5201 is a compact off-line linear
WD5201是一款紧凑型无电感设计的离线式线性稳压器。
By adjusting SEL pin, the AH8651 can
通过调整SEL管脚阻值，WD5201可获得5V/3.3V/2.7V三档输出电压。
WD5201 is a simple and reliable offline
WD5201是一种简单可靠的获得偏置供电的离线式电源解决方案。
WD5201 integrates 650V power MOSFET,
WD5201集成了650V功率MOSFET,启动控制电路，
VDD voltage control AC signal sync
VDD电压控制电路，AC交流信号同步检测电路，低压差稳压器等。
The chip uses intelligent control of AC energy
该芯片通过智能控制交流能量输入以减小系统损耗，
Improve system efficiency while effectively
提高系统效率，同时有效降低系统待机。
WD5201 integrates a complete belt
WD5201集成有完备的带
Protection function of
自恢复功能的保护功能:
VDD欠压保护，
VDD过压保护，
输出过载保护，
输出欠压保护，
雷击浪涌保护

主要特点
精度高输出电压: 2%
输出可调: 5V/3.3V/2.7V
优化控制方式，提升效率
宽输入电压范围: 80~305VAC
无需功率电感
无需输入高压电容
器件少，成本低
快速动态响应
输出短路保护
输出欠压保护
输出过载保护**
内置过热保护
封装类型SOP-8
典型应用
●Small appliances
●小家电电源
●Wall switch and dimmer
●墙壁开关和调光器
