实验内容

实验步骤

任务1. VLAN基本配置

任务2：Trunk命令

---

实验内容

• • 1）获取华为Quidway S系列交换机的使用手册等资料
  • 2）通过Console方式登录Quidway S系列交换机，并熟悉交换机各种视图及其视图之间的切换。
  • 3）配置交换机端口参数，了解相关命令的使用方法
  • 4）进行VLAN配置，了解VLAN配置命令使用方法。
  • 5）实验验证，提交实验报告。

实验步骤

任务1. VLAN基本配置

       首先交换机和主机需要进行连接，将主机1和主机2连接在交换机的网口当中，网口是有很多个的，此次实验我将网口接在了3号和四号口上面，并将主机1的串口连接上了交换机，交换机的窗口标识是console。

       打开电脑桌面上的超级终端，并按照说明配置好连接名称和串口的设置。

       接着可以进入到交换机的控制台了，显示输入用户名和密码进入。

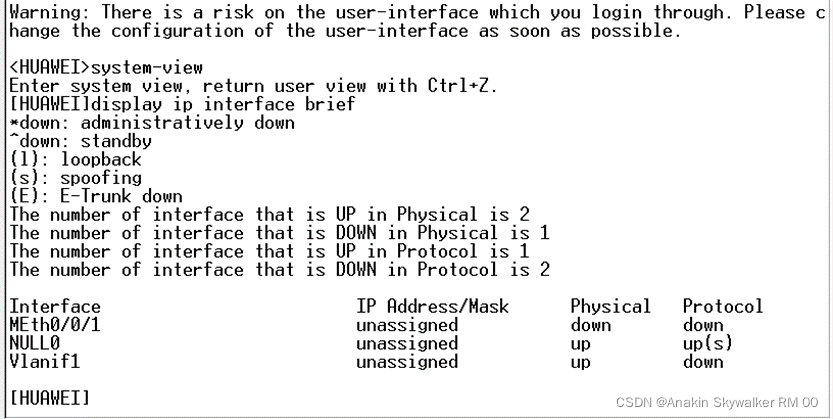

       进入以后，输入display ip interface brief，查看交换机情况。





    接着输入system-view进入到系统视图当中，可以看到前面的<HUAWEI>变化成了[HUAWEI]。

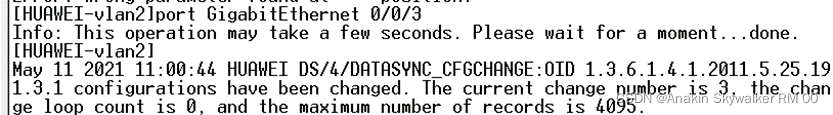

       接着输入vlan 2进入到设置vlan的视图当中，再输入port GigabitEthernet 0/0/3 将3号网口设置成为vlan2。接着会显示设置成功的提示。

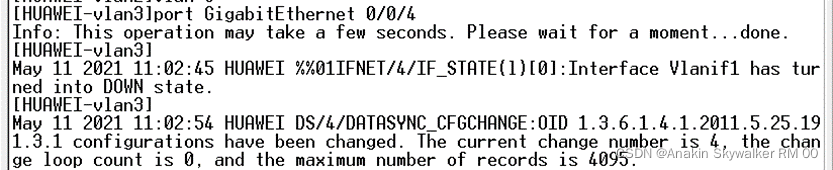

       输入quit退出对vlan 2的设置，返回到系统视图。输入vlan 3进入到对vlan3进行配置。同样的输入port GigabitEthernet 0/0/4将4号网口配置成vlan3。

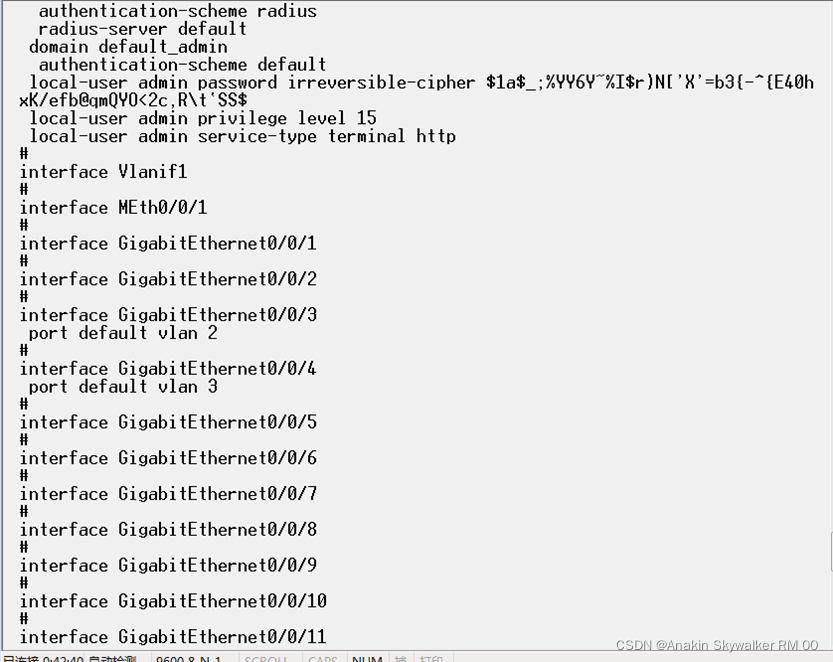

       输入quit退出到系统视图，输入display current-configuration来查看当前交换机的配置状况。

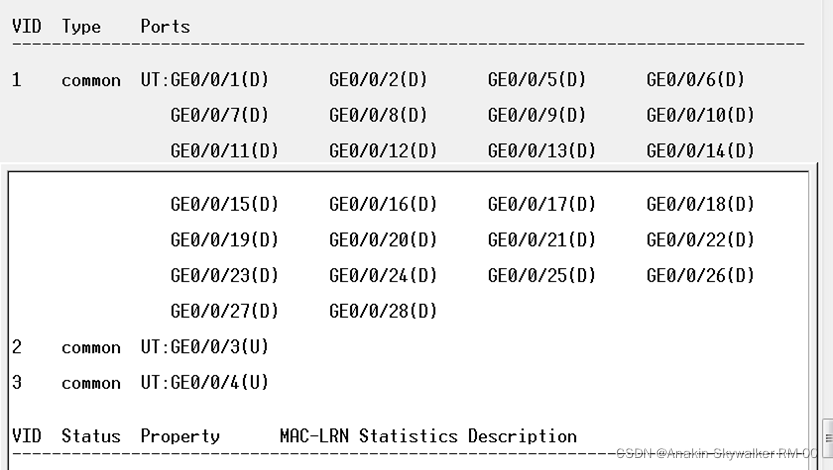

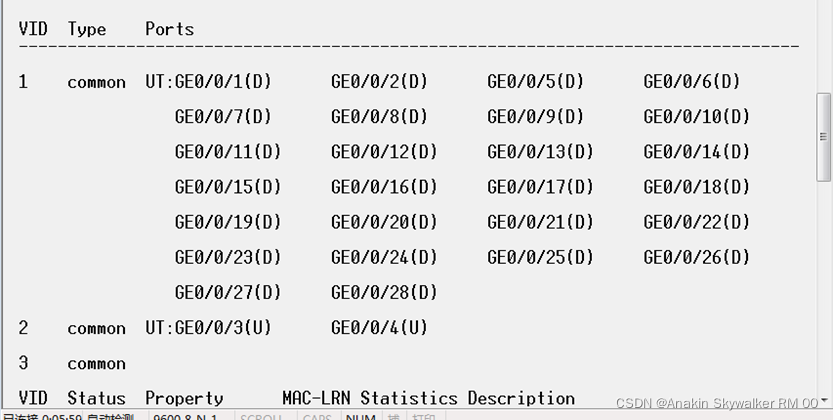

       我们可以看到3号网口已经配置到了vlan2中，4号网口配置到了vlan3当中。输入display VLAN来查看vlan的配置，可以看到vlan2中只有3号网口，vlan3中之有4号网口。

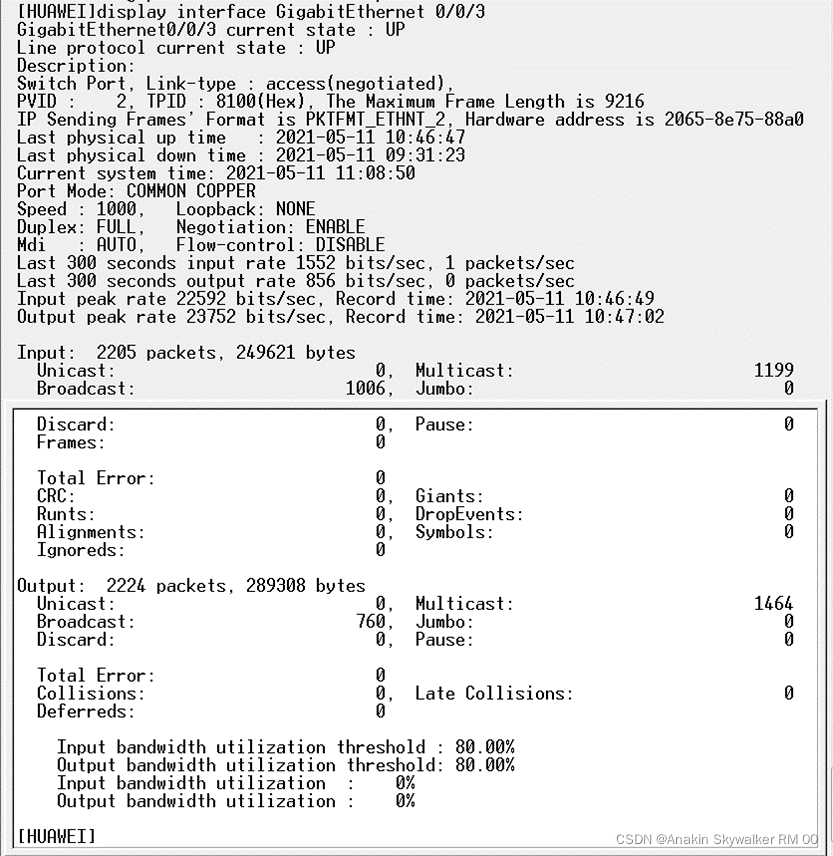

       输入display interface GigabitEthernet 0/0/3查看3号网口的状况。

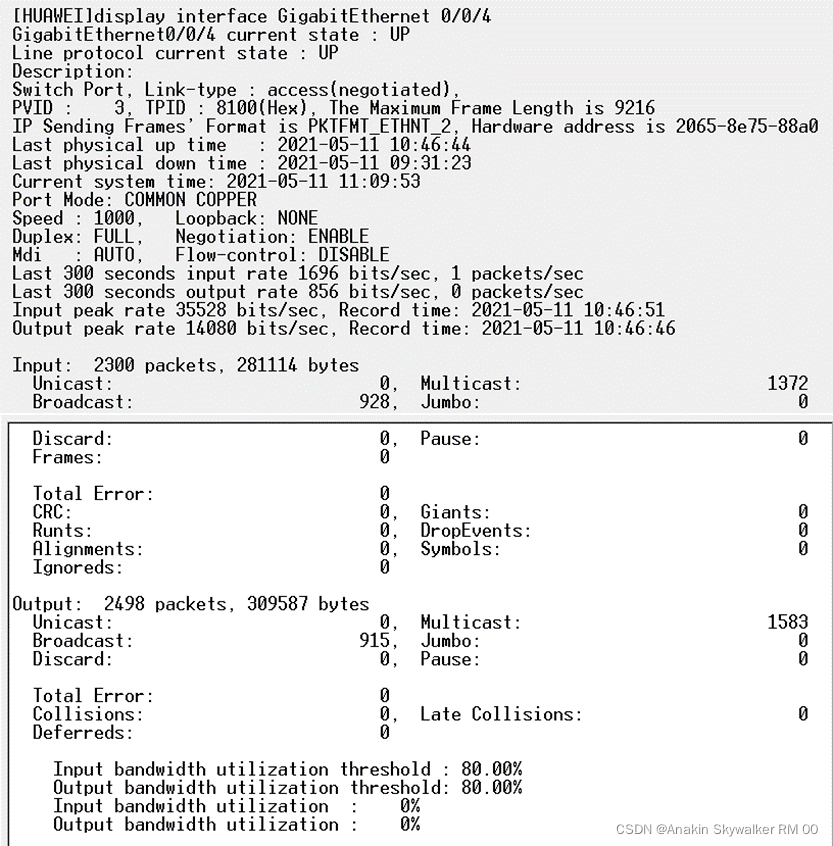

       输入display interface GigabitEthernet 0/0/4查看4号网口的状况。

       接着使用ping命令来检查两个主机是否能连通。

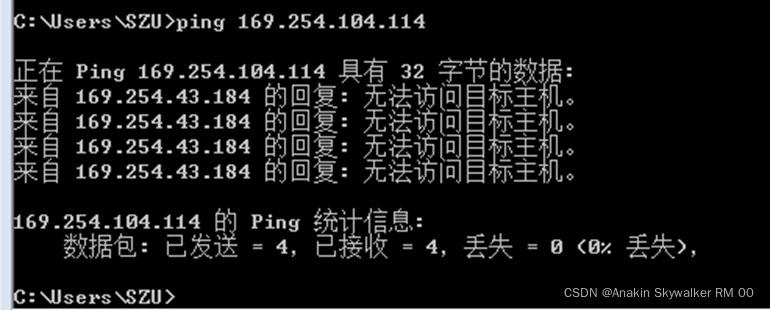

       我们可以发现主机间ping是不通的。

       这时我们将4号网口同样设置到vlan2中，来查看网口在同一个vlan下是否能ping通。

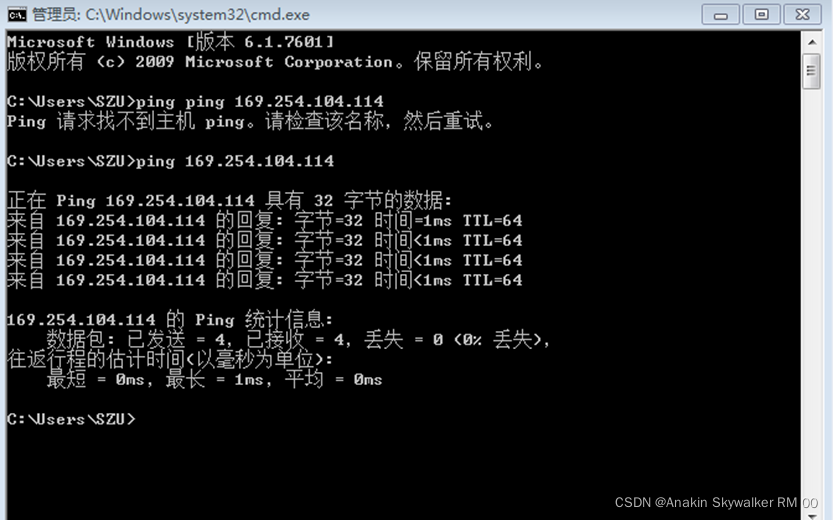

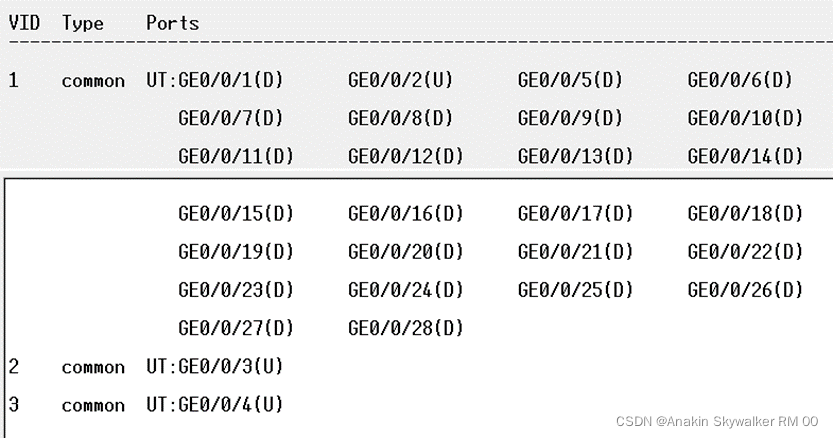

       我们可以看到此时两个网口都设置到了vlan2当中了。此时检查ping是否联通。



       我们可以发现两台主机是可以联通的。

       从而我们可以知道了两台主机需要在相同的vlan下才能相互通信。

任务2：Trunk命令

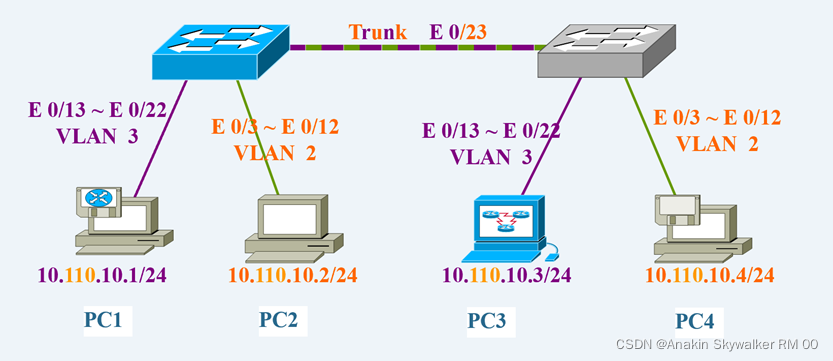

       首先按照图示连接主机和交换机。

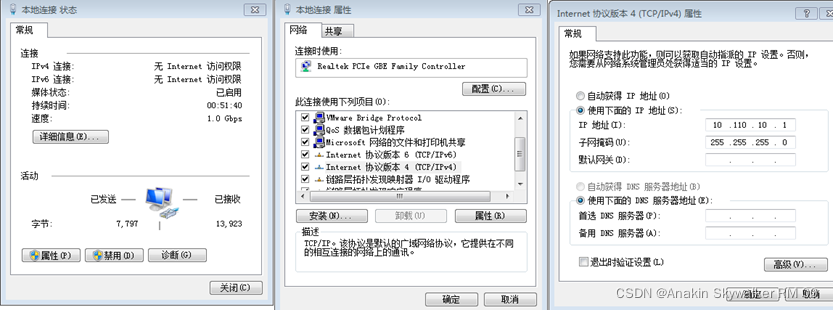

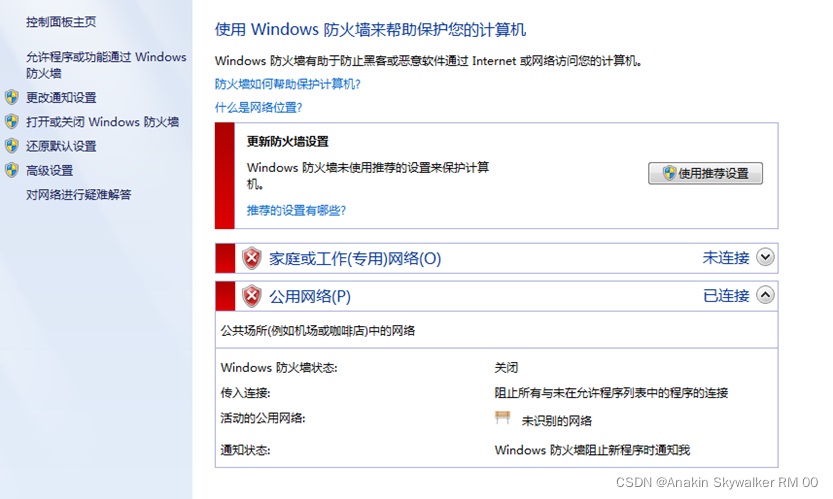

        首先要先关闭各个电脑的防火墙，并修改各个主机的ip地址，分别修改为10.110.10.1/24 10.110.10.2/24 10.110.10.3/24 10.110.10.4/24。

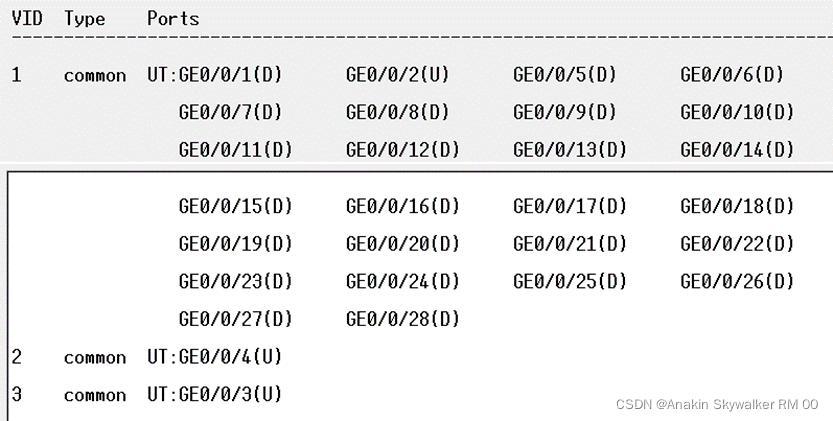

       将两台交换机用网线连接道2号网口，主机分别连接道3、4号网口。先配置好各个主机的vlan，在交换机1中将4号网口设置成vlan2，3号网口设置成vlan3，交换机2中间3号网口设置成vlan2，4号网口设置成vlan3。

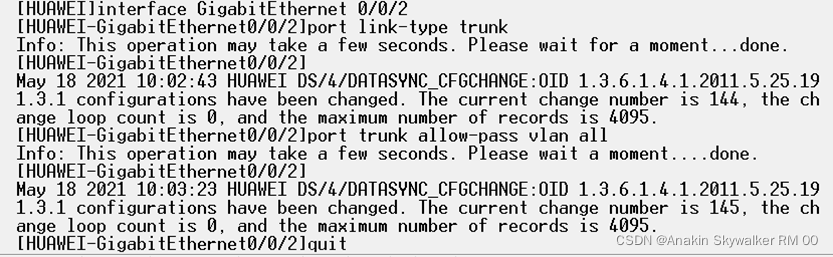

       接下来设置Trunk口，在两个交换机上输入interface GigabitEthernet 0/0/2，此时可以设置2号网口，再输入port link-type trunk，将2号网口设置成为trunk类型的网口。完成设置后再输入port trunk allow-pass vlan all，将所有的vlan可以通过trunk进行传输。



       接下来进行对各个主机ping通的检测

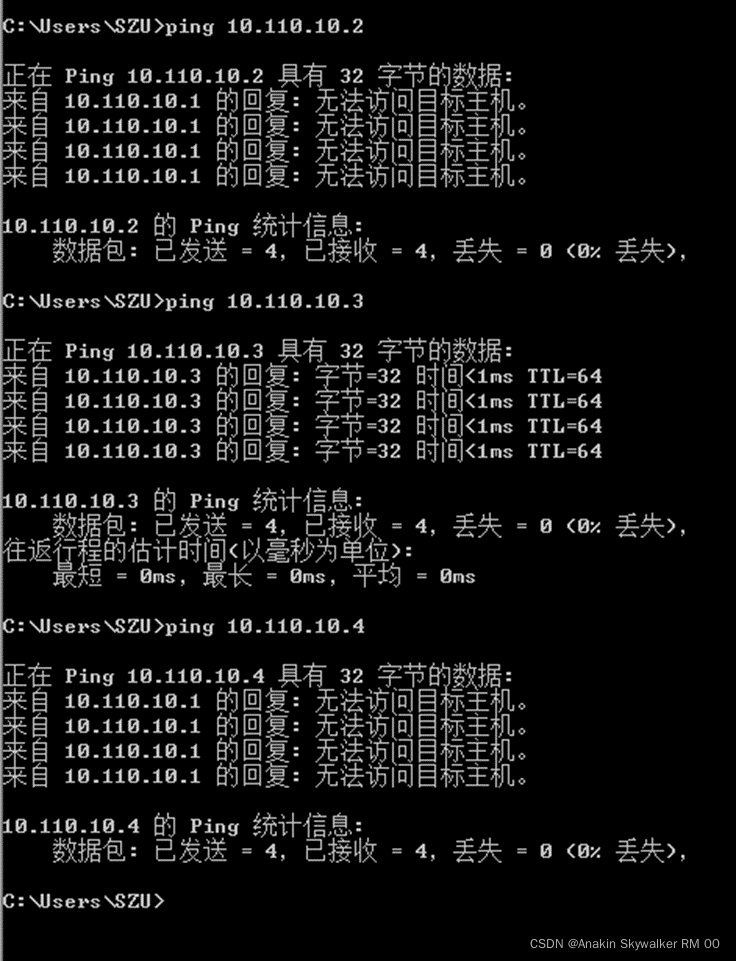

 一号主机ping通测试

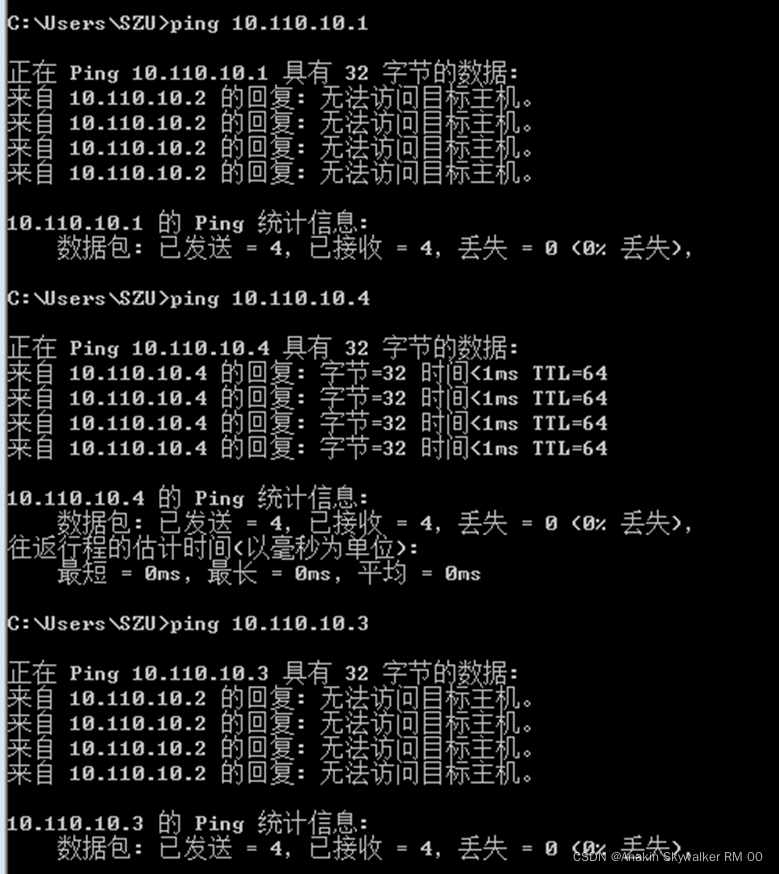

2号主机ping通测试

       测试可以发现主机1可以与主机3进行通信，因为他们处都是vlan2并用trunk进行连接，但是不能与主机2和主机4进行通信，因为处于不痛的vlan下。

       同理，主机2可以与主机4进行通信，而不能与主机1和主机3进行通信。
