实验一  结构化分析与设计——过程与工具

1、实验目的

（1）熟悉结构化分析与设计方法。

（2）掌握用软件绘制常用图表的基本操作。

2、实验内容（第1、2题为必做题，第3题为选做题）

（1）阅读教材“10.3 Web商品进销存信息系统”和“10.4 Web图书商城信息系统开发”，学习和体会系统的结构化分析与设计过程，进一步理解结构化分析与设计的方法和工具的使用。深入体会数据流图、数据字典、业务流程图、E-R图、系统功能结构图、程序流程图在软件开发中的作用。

（2）利用软件绘制数据流图、业务流程图、E-R图、系统功能结构图、程序流程图各一个。

1.数据流图

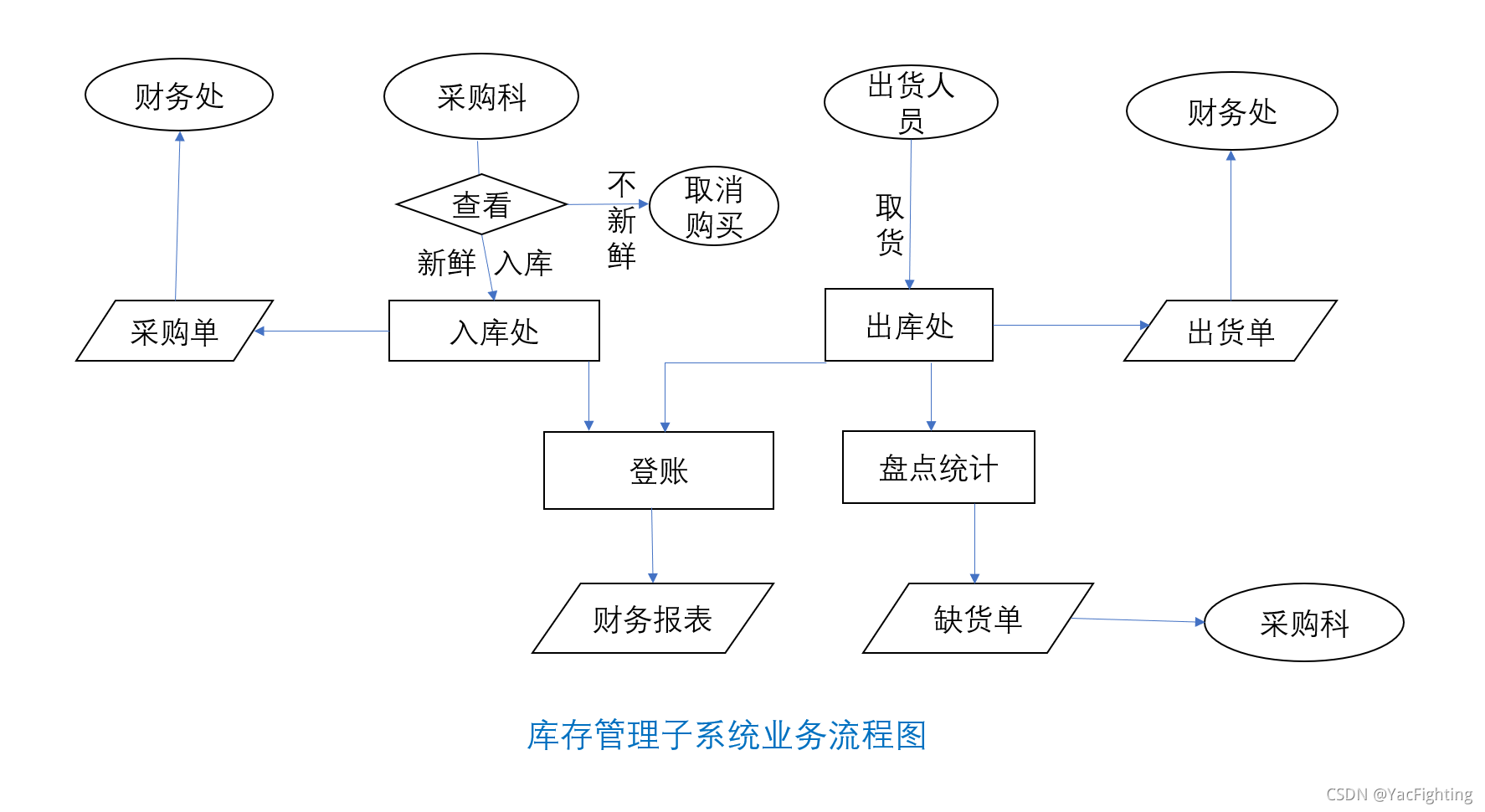

2.业务流程图

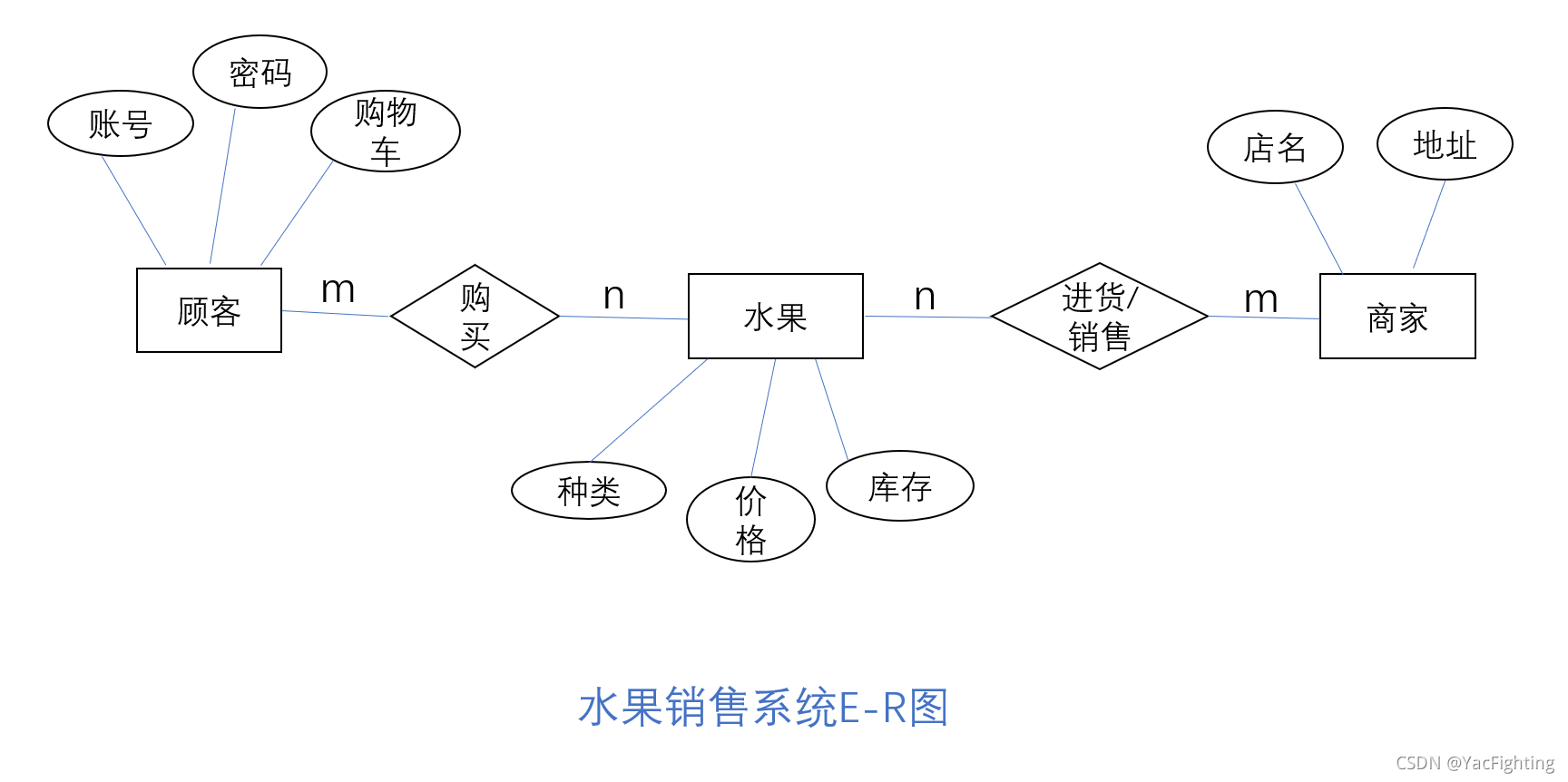

3.E-R图

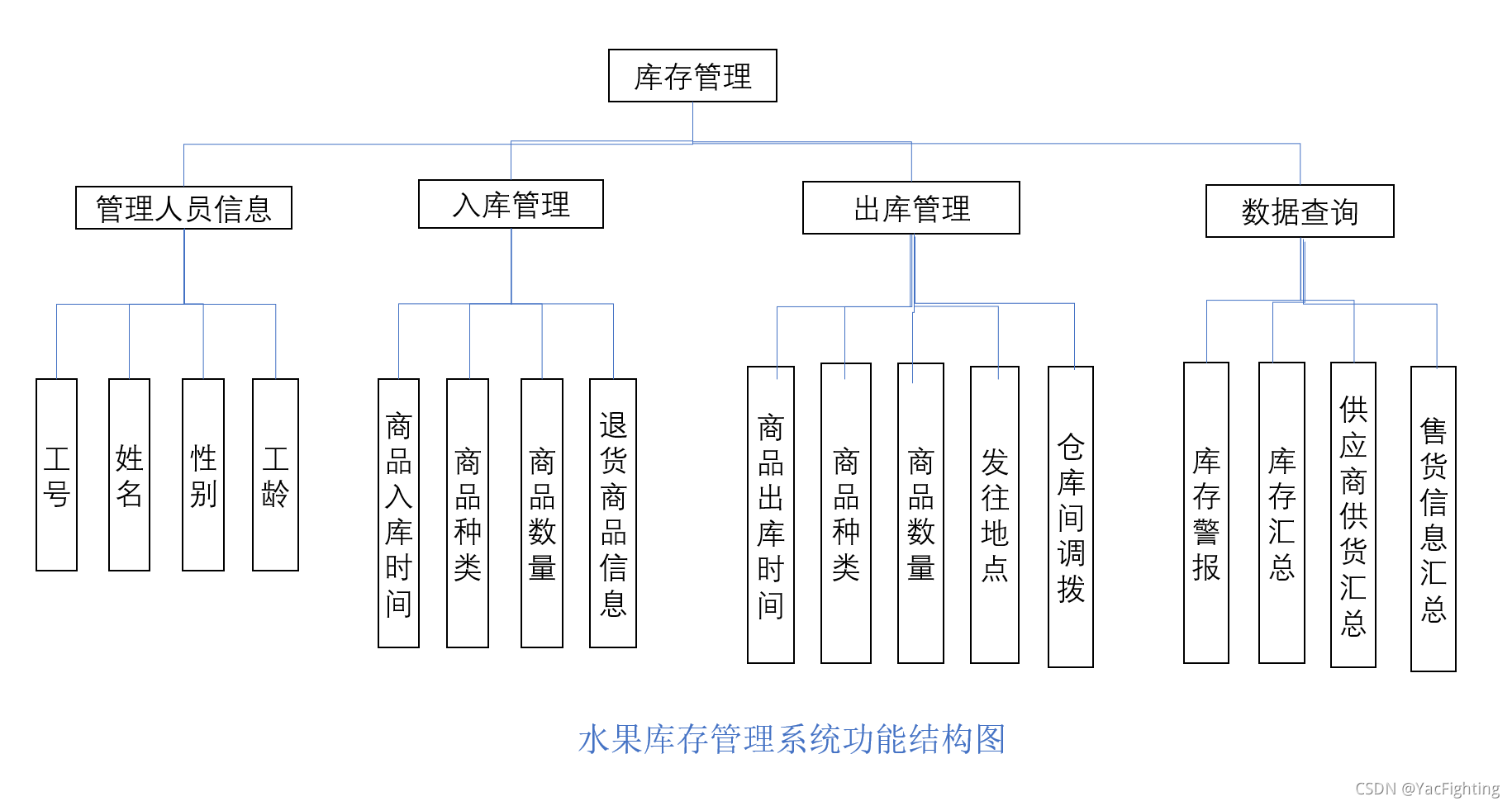

4.系统功能结构图

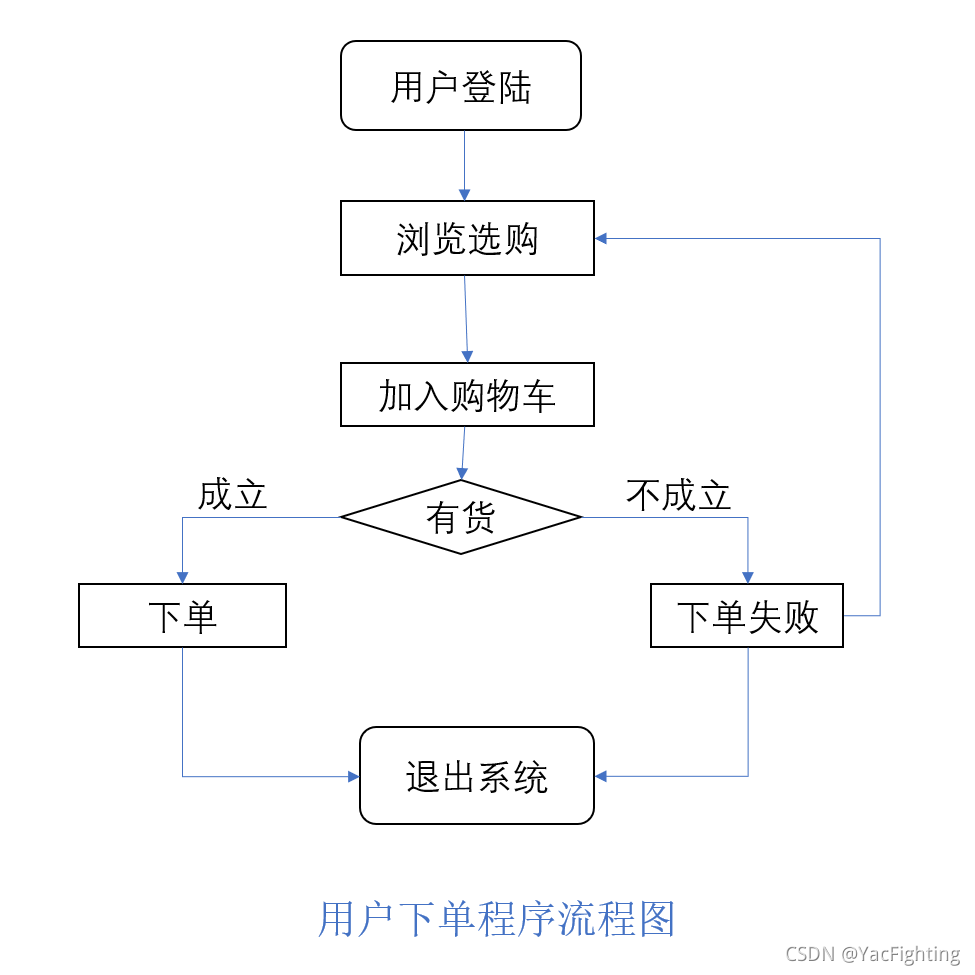

5. 程序流程图

（3）自己选择一个感兴趣的系统，试对其做结构化分析与设计。
