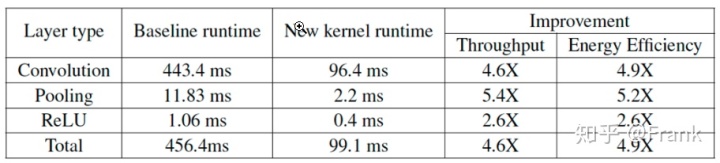

STM32运算速度提升从何而来？

没错！加速STM32图像分类处理速度的就是数字信号处理器（DSP）。

目前Arm的Cortex-M4, Cortex-M7, Cortex-M33和Cortex-M35P微控制器内核均带有DSP。

相对CPU（擅长调度）来说，DSP非常擅长做运算，神经网络中的卷积、池化等复杂的运算操作都可以交由DSP来处理，从而加快处理速度。

在Thumb指令集和可选浮点单元(FPU)上增加了DSP扩展，提高数值运算的性能。不仅使得在Cortex-M4、Cortex-M7、Cortex-M33和Cortex-M35P处理器上能够直接执行信号处理操作，而且还保持了Cortex-M编程模型的易用性。

查看项目源码中的arm_convolve_HWC_q7_RGB.c文件，你就会发现，STM32使用__SIMD32和__SXTB16等DSP指令以提高运算速度。

arm_status
arm_convolve_HWC_q7_RGB(const q7_t * Im_in,
                        const uint16_t dim_im_in,
                        ...
                        q7_t * Im_out, const uint16_t dim_im_out, q15_t * bufferA, q7_t * bufferB)
{
​
#if defined (ARM_MATH_DSP)
    /* Run the following code for Cortex-M4 and Cortex-M7 */
    // 源码省略...
    const q7_t *pPixel = Im_in + (i_ker_y * dim_im_in + i_ker_x) * 3;
    q31_t     buf = *__SIMD32(pPixel);
​
    union arm_nnword top;
    union arm_nnword bottom;
​
    top.word = __SXTB16(buf);
    bottom.word = __SXTB16(__ROR(buf, 8));
    // 源码省略...
#else
    /* Run the following code as reference implementation
    for Cortex-M0 and Cortex-M3 */
    // 源码省略...

#endif                          /* ARM_MATH_DSP */
​
    /* Return to application */
    return (ARM_MATH_SUCCESS);
}

你也可以在Keil模拟器中体验一下在有无DSP的情况下，图像分类应用的执行速度。

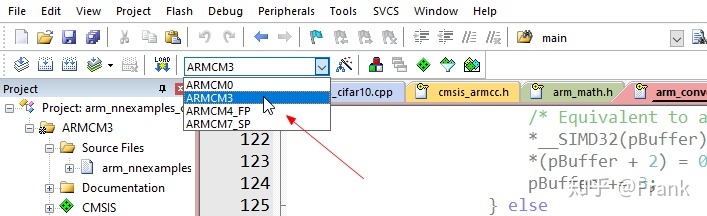

选择ARMCM3执行的时候将不会有DSP参与运算。

处理内存约束

STM32的内存是非常有限的，比如STM32F427AG只有256KB内存，在项目源文件arm_nnexamples_cifar10.cpp中，创建了col_buffer和scratch_buffer两个缓冲区，在神经网络的各层之间重用，从而实现减少内存用量。

• col_buffer 中存储的是卷积层的输出
• scratch_buffer 中存储的是中间层输出

// typedef int8_t q7_t;
// typedef int16_t q15_t;
q7_t      col_buffer[2 * 5 * 5 * 32 * 2];
q7_t      scratch_buffer[32 * 32 * 10 * 4];
// Cut the scratch buffer to two buffers.
q7_t     *img_buffer1 = scratch_buffer;
q7_t     *img_buffer2 = img_buffer1 + 32 * 32 * 32;
​
// conv2 img_buffer2 -> img_buffer1
arm_convolve_HWC_q7_fast(img_buffer2, CONV2_IM_DIM, CONV2_IM_CH, conv2_wt, CONV2_OUT_CH, CONV2_KER_DIM,
                       CONV2_PADDING, CONV2_STRIDE, conv2_bias, CONV2_BIAS_LSHIFT, CONV2_OUT_RSHIFT, img_buffer1,
                       CONV2_OUT_DIM, (q15_t *) col_buffer, NULL);
​
arm_relu_q7(img_buffer1, CONV2_OUT_DIM * CONV2_OUT_DIM * CONV2_OUT_CH);
​
// pool2 img_buffer1 -> img_buffer2
arm_maxpool_q7_HWC(img_buffer1, CONV2_OUT_DIM, CONV2_OUT_CH, POOL2_KER_DIM,
                 POOL2_PADDING, POOL2_STRIDE, POOL2_OUT_DIM, col_buffer, img_buffer2);

arm_convolve_HWC_q7_fast函数创建了一个卷积层，在本例中卷积层以img_buffer2作为输入，以img_buffer1作为输出，以col_buffer作为内部卷积运算过程中的数据存储区。

然后激活函数层（arm_relu_q7函数）直接在img_buffer1 上进行ReLu操作，处理后数据依然放在 img_buffer1中。

再然后img_buffer1将作为最大池化层（arm_maxpool_q7_HWC函数）的输入，进行池化操作后，将数据输出到img_buffer2，如此反复的使用这2个内存区域，直到网络计算完成。

由于STM32上 内存非常有限，我们不能随意的给这2个内存区域分配很大的空间，我们需要精打细算。

其中col_buffer的大小的计算方法如下：

# 2*2*过滤器（卷积核）数量*卷积核宽度*卷积核高度
2*2*(conv # of filters)*(kernel width)*(kernel height)

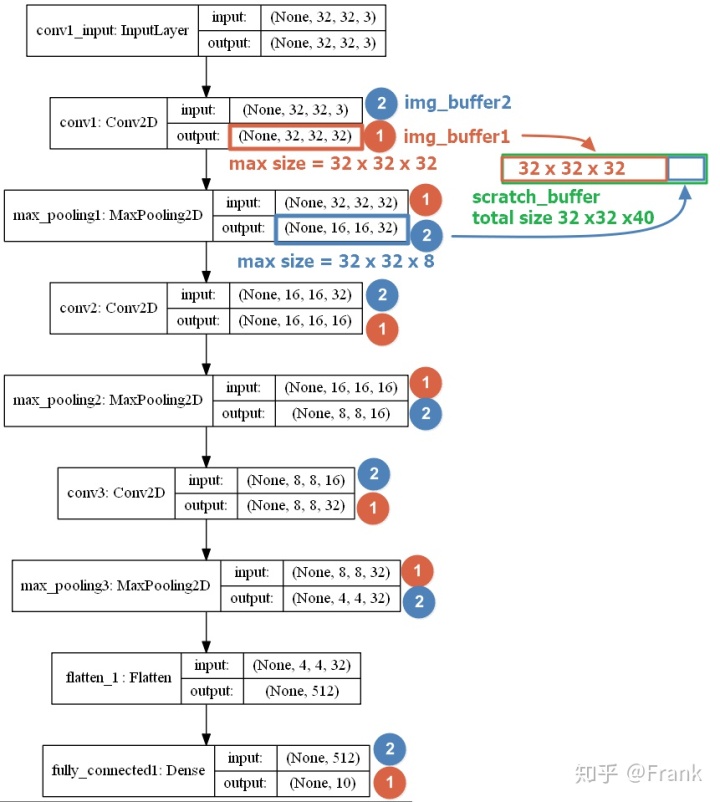

这些参数可以在Caffe模型中查看到，如下图所示：

在本例中，我们一共有3个卷积层，其中一个卷积层（conv1）所需的内存空间最大（2*2*32*5*5=3200字节），所以col_buffer的大小就是3200字节。col_buffer将在所有的卷积层中使用。

scratch_buffer 分为两个部分img_buffer1和img_buffer2，对于某个特定的层来说，一个作为输入，则另一个作为输出。其大小可通过遍历各层的使用情况来确定。

从上图可以看出scratch_buffer的大小为：

max(img_buffer1)+max(img_buffer2) = 32*32*40

选择合适的卷积层函数

在CMSIS-NN库中，有多个卷积层函数：

• arm_convolve_HWC_q7_basic
• arm_convolve_HWC_q7_fast
• arm_convolve_HWC_q7_RGB
• arm_convolve_HWC_q7_fast_nonsquare

它们中的每一个都在不同程度上针对速度和大小进行了优化，但也有不同的针对性。

arm_ve_HWC_q7_basic函数是最基本的版本，设计用于任何二阶张量和任何维度的权重。

arm_ve_HWC_q7_fast函数正如它的名字所暗示的那样，运行速度比前一个函数快，但是要求输入张量通道是4的倍数，而输出张量通道（过滤器的数量）是2的倍数。

arm_ve_HWC_q7_rgb是专门为输入张量通道数等于3的卷积而构建的，它通常应用于第一个卷积层以RGB图像数据为输入的网络。

arm_convolve_HWC_q7_fast_nonsquare类似于arm_convolve_HWC_q7_fast，但是可以取非二阶的输入张量。

对于全连接层，两个最不同的选项是：

• arm_fully_connected_q7
• arm_fully_connected_q7_opt

第一个使用常规的权值矩阵，另一个使用后缀"_opt"来优化速度，但是层的权值矩阵必须预先以交错的方式排序。

总结

本期我们对STM32图像分类应用内部的3个关键点：DSP加速、内存使用和卷积层函数的选择进行了说明。希望对你的CMSISI-NN应用开发能够有所帮助。

可能有些同学对卷积、ReLu激活函数、最大池化等机器学习概念不熟悉，没关系，下期我们将着重介绍这些内容，欢迎持续关注！
