【花雕学编程】Arduino BLDC 之未知静态环境自主探索机器人（废墟搜救模拟）
·
Arduino BLDC未知静态环境自主探索机器人（废墟搜救模拟）的核心在于：以Arduino为决策大脑，以BLDC FOC提供高扭矩全地形动力，以DFS/BFS或SLAM算法驱动未知环境下的自主探索与建图，在废墟等无预设地图的极端环境中实现安全、高效的区域覆盖与目标搜索。
一、系统架构与核心原理
该系统采用"多传感器融合感知 + 分层自主导航 + BLDC高通过性驱动"的三层架构，各层协同完成从环境感知到自主探索的完整闭环：
第一层：多传感器融合感知层（环境认知，基础）
废墟环境通常伴随浓烟、碎石、积水及光线剧烈变化，单一传感器极易失效。系统构建"远-中-近"三层异构感知体系：
远距感知：使用激光雷达（LiDAR）或毫米波雷达穿透薄雾探测环境轮廓，构建全局占据栅格地图（Occupancy Grid）。
中距感知：依赖深度相机或双目视觉识别可通行区域与不可通行区域的边界。
近距补盲：通过超声波阵列（如3路环形分布的HC-SR04）和红外传感器进行盲区补盲，防止低速行驶时剐蹭低矮障碍物。
在Arduino（或协同工作的协处理器）上运行简化的滤波算法（如互补滤波或轻量级卡尔曼滤波），将多源数据融合，有效抑制单一传感器的噪声和误检，输出可靠的环境感知结果。
第二层：分层自主导航层（决策规划，核心）
针对废墟环境的未知性，系统采用"全局引导 + 局部避障"的分层决策逻辑：
全局探索策略：在未知环境中，采用深度优先搜索（DFS）或广度优先搜索（BFS）算法驱动机器人系统性地探索整个区域。DFS策略为"一条道走到黑，走不通再回头"，将每个路径分叉点压入栈中，遇到死胡同时回溯到最近的分叉点继续探索。该策略内存消耗低，适合Arduino等RAM有限的平台。
局部动态避障：当遇到未知障碍或路径被堵死时，触发局部重规划模块（如动态窗口法DWA或矢量场直方图VFH）。该模块仅对机器人周围局部地图进行高频搜索，快速生成绕行轨迹，确保在有限算力下仍能实时响应。
SLAM建图（可选）：在算力允许的情况下，结合激光雷达或深度相机运行轻量级SLAM算法（如基于栅格的SLAM），在探索过程中同步构建环境地图，为后续回溯和路径优化提供全局参考。

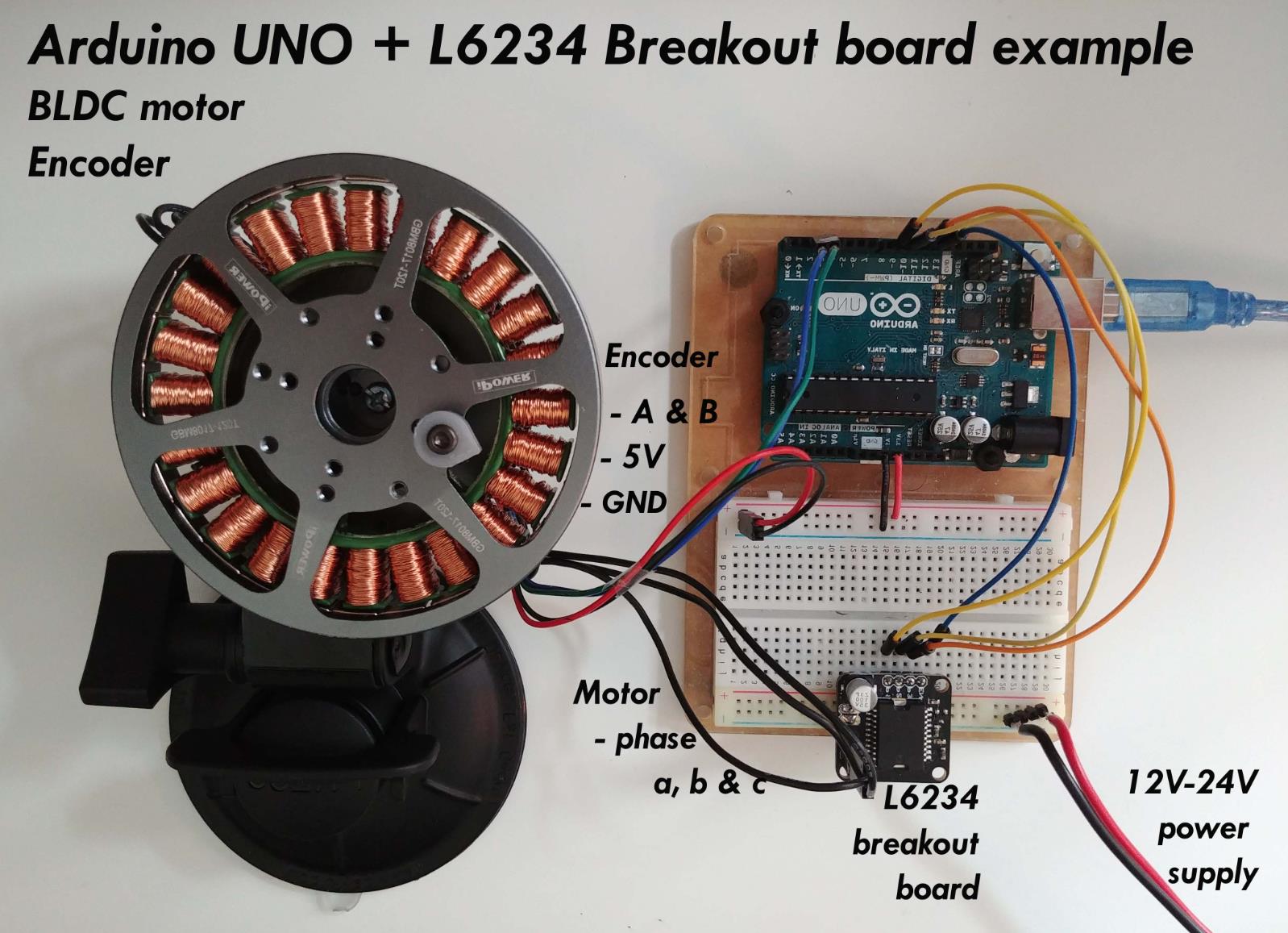

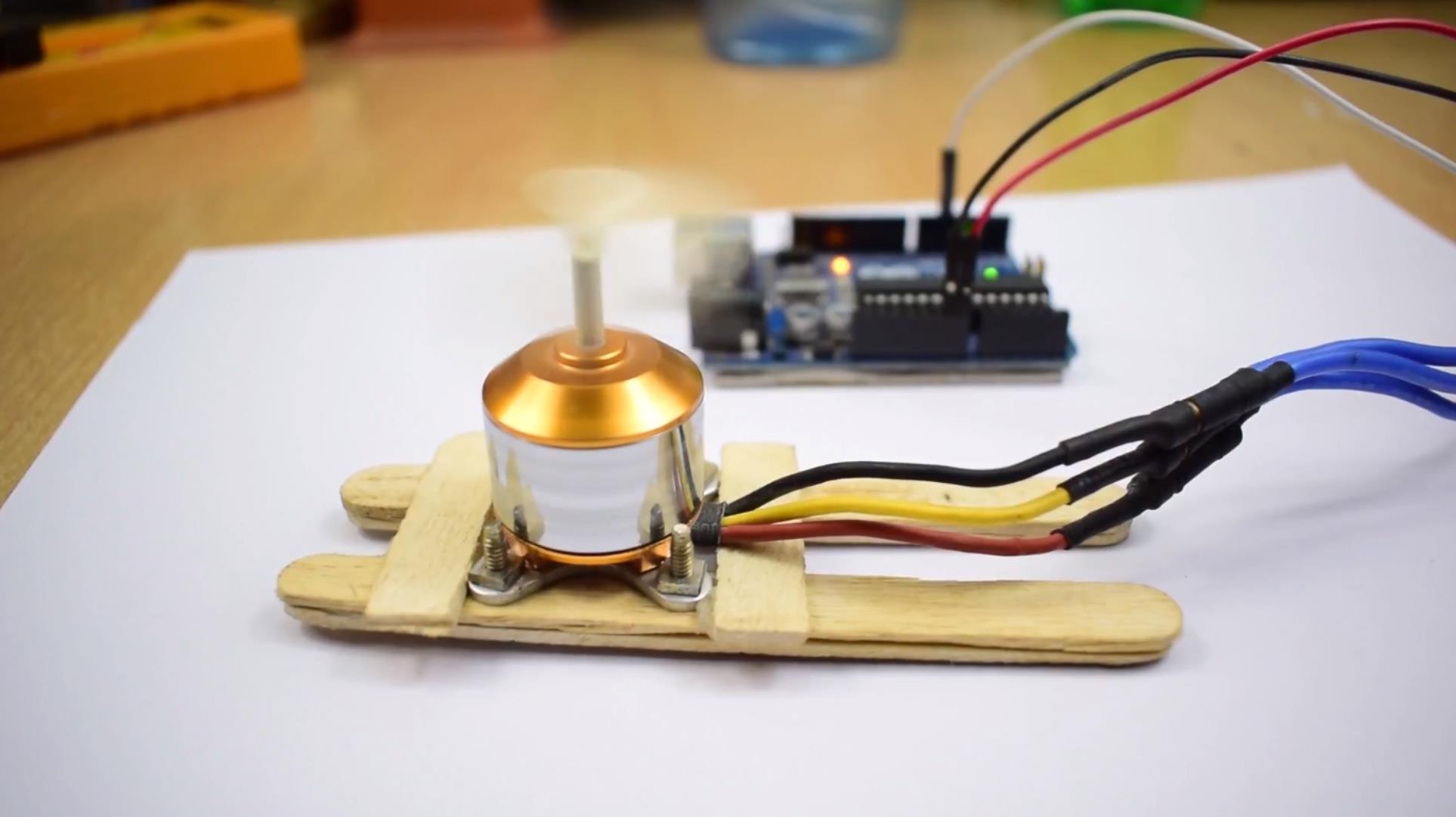

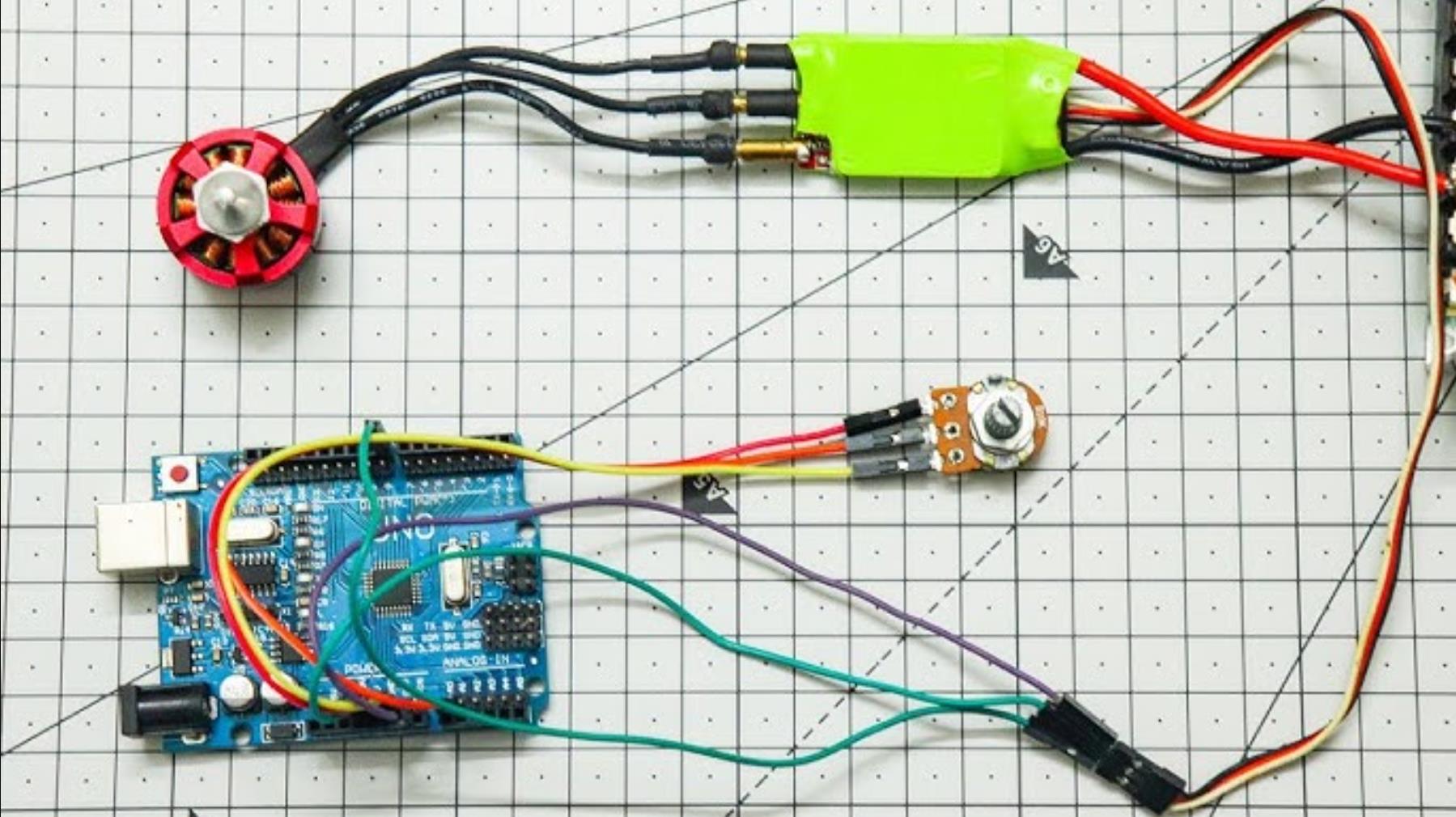

第三层：BLDC FOC高通过性驱动层（运动执行，保障）
废墟环境地形复杂，对底盘动力提出极高要求。采用BLDC电机搭配FOC（磁场定向控制）驱动，通过Clarke变换和Park变换将三相电流解耦为直轴（d轴）和交轴（q轴），分别施加独立PI调节器，实现：
高扭矩密度：BLDC电机配合行星减速器，在低速下输出大扭矩，能克服瓦砾堆、台阶、斜坡等复杂地形。
精确轨迹跟踪：通过编码器反馈实现速度闭环，结合PID控制算法，确保机器人能精准跟踪规划出的曲折路径，即使在松软地面也能保持航向稳定。
全地形适应：FOC控制支持零速高转矩启动和双向无缝切换，配合履带式或足轮混合式底盘，实现原地转向和差速转向，极大提升狭窄空间内的运动灵活性。
二、主要特点
- 强鲁棒性的多传感器融合
废墟环境中单一传感器极易失效，系统通过异构传感器网络和数据融合算法确保感知的可靠性：
多模态互补：激光雷达穿透薄雾，深度相机识别可通行区域，超声波补盲近距低矮障碍，三者互补覆盖全场景。
噪声抑制：卡尔曼滤波或互补滤波有效抑制传感器噪声，避免误检导致的路径规划错误。
降级运行：当某一传感器失效时（如激光雷达被灰尘遮挡），系统自动降级为仅依赖超声波和红外进行近距避障，保证基本移动能力。 - 分层式自主导航架构
针对未知环境的探索需求，系统采用"全局引导 + 局部避障"的分层决策：
全局探索：DFS/BFS算法驱动系统性区域覆盖，确保不遗漏任何可探索区域。
局部避障：DWA/VFH算法实时响应未知障碍，快速生成绕行轨迹。
算力友好：全局规划低频运行（15Hz），局部避障高频运行（1020Hz），在Arduino有限算力下实现实时性与规划质量的平衡。 - BLDC FOC的高通过性运动控制
相比传统有刷电机或六步换相BLDC，FOC驱动在废墟环境中具有显著优势：
低速大扭矩：FOC可在极低转速下输出平稳大扭矩，满足机器人缓慢攀爬瓦砾堆的需求。
转矩平滑：正弦电流驱动消除转矩纹波，机器人在不平整地面上行驶时不会因力矩脉动产生抖动。
再生制动：减速时将动能转化为电能回馈母线，提供强大的电磁制动效果，确保机器人在斜坡上精准停车。 - 物理回溯与误差补偿机制
DFS算法的核心挑战在于物理回溯——让机器人精确倒退回上一个分叉点。系统通过以下方式应对：
编码器里程计：记录每个分叉点的位姿信息，回溯时通过里程计引导机器人返回。
多传感器辅助定位：在关键位置粘贴ArUco码或利用激光雷达扫描匹配，对里程计误差进行校正，防止多次回溯后位姿漂移。
IMU航向校正：利用IMU提供的航向角信息，补偿轮子打滑导致的航向误差。
三、应用场景 - 地震/坍塌废墟搜索
在建筑物倒塌形成的狭小空间内，机器人需自主穿行于断壁残垣之间：
任务：利用自主导航避开悬空楼板和碎石，深入核心区搜索被困人员。
优势：相比遥控操作，自主导航能减少操作员负担，并在通信信号微弱时仍保持基本移动能力。 - 火灾后浓烟环境侦察
在充满高温和有毒烟雾的室内，视觉传感器失效，需依赖非视觉手段导航：
任务：利用热成像仪识别高温源，结合激光雷达构建地图，自主规划"贴墙走"或"沿通道中线走"的策略。
优势：系统能在浓烟中自主寻找被困人员或定位火源，避免人员进入危险区域。 - 危险品泄漏现场处置
在化工厂爆炸等存在化学污染的区域，需避免人员进入：
任务：机器人自主接近泄漏源，利用机械臂关闭阀门或投放中和剂。
优势：自主导航系统能规划最短且安全的路径，减少在污染区的暴露时间。 - 洞穴/矿井探索
在GPS拒止的地下环境中，机器人需自主探索未知通道：
任务：利用激光雷达SLAM构建地下通道地图，DFS算法驱动系统性探索。
优势：系统能在无GPS环境下自主建图并探索，为后续救援提供环境信息。
四、需要注意的事项 - 物理回溯的难度与误差累积
DFS算法要求机器人精确回溯到上一个分叉点，但物理回溯极其困难：
挑战：轮子打滑、地面不平等因素会导致严重的位姿误差，经过几次回溯后，机器人可能已无法确定自己的准确位置。
对策：
多传感器辅助定位：在关键位置粘贴ArUco码，或利用激光雷达扫描局部特征与已有地图匹配（扫描匹配），进行绝对位置重定位。
编码器+IMU融合：通过扩展卡尔曼滤波融合编码器里程计和IMU数据，实时校正位姿估计。 - 算力与实时性平衡
Arduino Uno/Mega等低端MCU难以同时处理SLAM、DFS/BFS规划、传感器数据处理及BLDC FOC控制：
挑战：控制频率建议不低于100Hz（FOC电流环），而SLAM和全局规划对算力要求极高。
方案：
升级平台：采用ESP32（双核240MHz）或Teensy 4.1，一核运行导航算法，另一核运行FOC控制。
算法简化：在算力受限平台上，放弃SLAM，仅使用DFS/BFS进行无地图探索，依赖局部避障保证安全。
协处理器架构：Arduino负责FOC控制和传感器采集，通过UART/SPI将数据发送给上位机（如树莓派）运行SLAM和全局规划。 - 传感器布局与盲区消除
废墟环境中障碍物形态复杂，传感器布局不当会导致探测盲区：
挑战：超声波传感器存在波束角限制，红外传感器受环境光干扰，激光雷达可能被灰尘遮挡。
对策：
多传感器环形分布：如3路超声波呈120°环形分布，覆盖前方180°范围。
远近结合：激光雷达负责远距探测，超声波负责近距补盲，避免单一传感器失效导致碰撞。
传感器冗余：关键方向配置多个传感器，通过投票机制降低误检率。 - 电磁兼容（EMC）设计
BLDC电机PWM噪声可能干扰传感器和通信模块：
风险：电机PWM噪声耦合到超声波传感器的回响信号线，导致距离测量跳变。
防护措施：
电源隔离：电机供电与主控/传感器供电通过独立DC-DC模块分开，严禁共用电源。
信号屏蔽：编码器、IMU等敏感信号线使用屏蔽线，并在GPIO输入引脚上串联小电阻进行硬件滤波。
PCB布局：强电（电机线、电池线）与弱电（信号线）严格分开走线，模拟地与数字地分离。 - 安全冗余机制
废墟环境中机器人一旦卡死或失控，回收成本极高：
硬件急停：物理急停按钮直接切断电机电源，确保在软件崩溃时也能紧急停车。
看门狗定时器：加入硬件看门狗，当程序跑飞时自动重启。
电池电压监控：防止欠压运行导致主控复位或电机失控。
最小安全距离：设置与障碍物的最小安全距离阈值（如200mm），低于阈值时强制减速或停机。 - DFS算法的非最优性与死胡同处理
DFS找到的路径不一定是最短路径，且可能陷入深层死胡同：
挑战：DFS优先深入探索，可能会绕很远的路才到达近在咫尺的目标。
对策：
深度限制：设置最大探索深度，超过阈值后强制回溯，避免陷入过深的死胡同。
混合策略：在DFS基础上引入启发式信息（如目标方向），优先探索靠近目标的方向，提升搜索效率。
回溯优化：记录每个分叉点的探索状态，回溯时跳过已完全探索的分支，减少重复探索。 - 能量管理
废墟探索任务通常耗时较长，能量管理至关重要：
挑战：BLDC电机高扭矩运行时功耗大，长时间探索可能导致电量不足。
对策：
低功耗模式：在直线行驶时降低电机转速，减少功耗。
电量监控：实时监控电池电压，电量低于阈值时自动触发返航策略。
能量回收：利用FOC的再生制动功能，在减速和下坡时回收动能。
五、系统协同关系总结
多传感器融合感知（激光雷达/深度相机/超声波 → 环境占据栅格）→ 分层自主导航（DFS/BFS全局探索 + DWA/VFH局部避障 → 目标速度/方向指令）→ BLDC FOC闭环执行（编码器反馈 + 电流环力矩保护 → 精确跟踪轨迹）→ 物理回溯与误差补偿（编码器里程计 + IMU + ArUco码 → 位姿校正）
三者形成"感知-规划-执行-校正"的完整闭环——多传感器融合解决"环境是什么样的"，分层导航解决"下一步往哪走"，BLDC FOC解决"如何精确执行运动指令"，物理回溯与误差补偿解决"如何准确回到分叉点"。在Arduino有限算力下，这一架构以较低的计算开销实现了未知静态环境下的安全、高效自主探索。
1、基于前沿探索的自主SLAM建图
此案例聚焦于未知环境中的自主探索与地图构建。机器人通过超声波和红外传感器感知周围环境，利用里程计和IMU进行位姿推算，识别已知与未知区域的边界（“前沿”），并主动向最近的前沿点移动，逐步扩展地图覆盖范围。
#include <Wire.h>
#include <MPU6050.h>
#include <Encoder.h>
#include <SimpleFOC.h>
// ===== 硬件定义 =====
Encoder wheelLeft(2, 3), wheelRight(4, 5);
MPU6050 imu;
BLDCMotor motorLeft(7), motorRight(8);
BLDCDriver3PWM driverLeft(9, 10, 11), driverRight(5, 6, 7);
// 超声波与红外传感器
#define TRIG_PIN 12
#define ECHO_PIN 13
#define IR_LEFT A0
#define IR_RIGHT A1
// ===== SLAM变量 =====
float x = 0, y = 0, theta = 0; // 机器人位姿
float lastLeftTicks = 0, lastRightTicks = 0;
// 栅格地图：0=未知, 1=空闲, 2=障碍
#define GRID_SIZE 20
byte grid[GRID_SIZE][GRID_SIZE];
int robotGridX = 10, robotGridY = 10;
// 前沿探索状态
float targetHeading = 0;
bool hasFrontier = false;
void setup() {
Serial.begin(115200);
Wire.begin();
imu.initialize();
motorLeft.linkDriver(&driverLeft);
motorRight.linkDriver(&driverRight);
motorLeft.init(); motorRight.init();
motorLeft.initFOC(); motorRight.initFOC();
motorLeft.controller = MotionControlType::velocity;
motorRight.controller = MotionControlType::velocity;
pinMode(TRIG_PIN, OUTPUT);
pinMode(ECHO_PIN, INPUT);
pinMode(IR_LEFT, INPUT);
pinMode(IR_RIGHT, INPUT);
}
// 里程计更新（差速模型）
void updateOdometry() {
long leftTicks = wheelLeft.read();
long rightTicks = wheelRight.read();
float wheelRadius = 0.05; // 轮半径(m)
float baseWidth = 0.3; // 轮距(m)
float dLeft = (leftTicks - lastLeftTicks) * 2 * PI * wheelRadius / 1000.0;
float dRight = (rightTicks - lastRightTicks) * 2 * PI * wheelRadius / 1000.0;
lastLeftTicks = leftTicks;
lastRightTicks = rightTicks;
float dCenter = (dLeft + dRight) / 2.0;
theta += (dRight - dLeft) / baseWidth;
x += dCenter * cos(theta);
y += dCenter * sin(theta);
}
// 栅格地图增量更新
void updateGrid() {
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
long duration = pulseIn(ECHO_PIN, HIGH);
float dist = duration / 58.2; // cm
// 将探测结果写入栅格
int maxCells = floor(dist / 20.0); // 每格20cm
for (int c = 1; c <= maxCells; c++) {
int gx = robotGridX + round(c * cos(theta));
int gy = robotGridY + round(c * sin(theta));
if (gx >= 0 && gx < GRID_SIZE && gy >= 0 && gy < GRID_SIZE) {
grid[gx][gy] = (c == maxCells && dist < 200) ? 2 : 1;
}
}
}
// 寻找最近的前沿点（未知与已知的交界）
bool findFrontier(float* targetX, float* targetY) {
float minDist = 999;
bool found = false;
for (int i = 0; i < GRID_SIZE; i++) {
for (int j = 0; j < GRID_SIZE; j++) {
if (grid[i][j] == 0) { // 未知区域
// 检查是否与已知区域相邻
for (int dx = -1; dx <= 1; dx++) {
for (int dy = -1; dy <= 1; dy++) {
int nx = i + dx, ny = j + dy;
if (nx >= 0 && nx < GRID_SIZE && ny >= 0 && ny < GRID_SIZE) {
if (grid[nx][ny] == 1) { // 相邻已知区域
float dist = sqrt(pow(i - robotGridX, 2) + pow(j - robotGridY, 2));
if (dist < minDist) {
minDist = dist;
*targetX = i;
*targetY = j;
found = true;
}
}
}
}
}
}
}
}
return found;
}
void loop() {
// 1. 更新位姿与地图
updateOdometry();
updateGrid();
// 2. 寻找前沿点
float targetGX, targetGY;
hasFrontier = findFrontier(&targetGX, &targetGY);
// 3. 决策：向前沿移动或随机探索
float baseSpeed = 0.5;
if (hasFrontier) {
float dx = targetGX - robotGridX;
float dy = targetGY - robotGridY;
targetHeading = atan2(dy, dx);
} else {
targetHeading += 0.3; // 无前沿时缓慢旋转扫描
}
// 4. 航向控制
float headingError = targetHeading - theta;
while (headingError > PI) headingError -= 2 * PI;
while (headingError < -PI) headingError += 2 * PI;
// 5. 避障（硬优先级）
int frontDist = pulseIn(ECHO_PIN, HIGH) / 58.2;
if (frontDist > 0 && frontDist < 25) {
motorLeft.target = -0.3;
motorRight.target = 0.3;
} else {
motorLeft.target = baseSpeed - headingError * 0.5;
motorRight.target = baseSpeed + headingError * 0.5;
}
motorLeft.move(motorLeft.target);
motorRight.move(motorRight.target);
motorLeft.loopFOC();
motorRight.loopFOC();
delay(50);
}
关键逻辑：前沿探索的核心是“未知区域的边界”识别。机器人持续寻找与已知空闲区域相邻的未知栅格，将其作为探索目标，逐步扩展地图覆盖。这种方法无需全局地图，适合废墟等完全未知的环境。
2、两阶段探索与路径优化（探索→简化→高速回溯）
此案例采用“探索→简化→回溯”的两阶段架构。第一阶段以低速探索并记录路径，每记录一步就尝试在线简化；第二阶段以优化后的路径高速回溯，提升任务效率。
// ===== 路径记录与在线简化 =====
#define MAX_PATH 200
char path[MAX_PATH];
int pathLength = 0;
// 传感器引脚（同案例一）
#define IR_LEFT A0
#define IR_FRONT A1
#define IR_RIGHT A2
// 状态机
enum ExploreMode { EXPLORING, OPTIMIZED_RETURN };
ExploreMode mode = EXPLORING;
void setup() {
// 初始化同案例一
}
// 传感器读取与模式识别
void readSensors(bool& L, bool& F, bool& R) {
L = digitalRead(IR_LEFT);
F = digitalRead(IR_FRONT);
R = digitalRead(IR_RIGHT);
}
// 路径记录与在线简化
void recordAndSimplify(char action) {
if (pathLength >= MAX_PATH) return;
path[pathLength++] = action;
// 在线简化：检测"xBx"模式（x为任意方向，B为掉头）
if (pathLength < 3 || path[pathLength - 2] != 'B') return;
int totalAngle = 0;
for (int i = 1; i <= 3; i++) {
switch (path[pathLength - i]) {
case 'R': totalAngle += 90; break;
case 'L': totalAngle += 270; break;
case 'B': totalAngle += 180; break;
case 'S': totalAngle += 0; break;
}
}
totalAngle %= 360;
// 将三步压缩为一步
switch (totalAngle) {
case 0: path[pathLength - 3] = 'S'; break;
case 90: path[pathLength - 3] = 'R'; break;
case 180: path[pathLength - 3] = 'B'; break;
case 270: path[pathLength - 3] = 'L'; break;
}
pathLength -= 2; // 移除后两步
}
// 探索逻辑（右墙优先）
void exploreStep() {
bool L, F, R;
readSensors(L, F, R);
if (!F && !R) {
// 右前方无障碍，右转探索
motorLeft.move(0.4);
motorRight.move(-0.4);
delay(200);
recordAndSimplify('R');
} else if (!F) {
// 前方无障碍，直行
motorLeft.move(0.5);
motorRight.move(0.5);
recordAndSimplify('S');
} else if (!L) {
// 前方有障碍，左侧无障碍，左转
motorLeft.move(-0.4);
motorRight.move(0.4);
delay(200);
recordAndSimplify('L');
} else {
// 三面受阻，掉头
motorLeft.move(-0.4);
motorRight.move(-0.4);
delay(400);
recordAndSimplify('B');
}
}
// 高速回溯
void optimizedReturn() {
static int idx = 0;
if (idx >= pathLength) {
motorLeft.move(0);
motorRight.move(0);
return;
}
char action = path[idx];
float highSpeed = 0.8; // 回溯时高速
float turnSpeed = 0.5;
switch (action) {
case 'S':
motorLeft.move(highSpeed);
motorRight.move(highSpeed);
delay(300);
break;
case 'L':
motorLeft.move(-turnSpeed);
motorRight.move(turnSpeed);
delay(300);
break;
case 'R':
motorLeft.move(turnSpeed);
motorRight.move(-turnSpeed);
delay(300);
break;
case 'B':
motorLeft.move(-turnSpeed);
motorRight.move(-turnSpeed);
delay(600);
break;
}
idx++;
}
void loop() {
if (mode == EXPLORING) {
exploreStep();
// 检测到终点标志或达到探索目标后切换
if (pathLength > 50) { // 简化条件
mode = OPTIMIZED_RETURN;
Serial.println("Switching to optimized return");
}
} else {
optimizedReturn();
}
delay(50);
}
关键逻辑：在线简化算法是核心创新。每当路径末尾出现“转向-掉头-转向”模式时，说明机器人走入了死胡同并折返，这三步可以压缩为一步等效动作，避免回溯时的冗余路径。这种简化在探索过程中在线执行，无需后期集中处理，适合Arduino有限内存。
3、多传感器融合的鲁棒探索（IMU+编码器+超声波）
此案例在案例二基础上引入IMU姿态融合，提升里程计精度和航向稳定性。通过互补滤波融合陀螺仪和加速度计数据，克服编码器在崎岖地形上的打滑误差，确保废墟环境中的可靠导航。
#include <Wire.h>
#include <MPU6050.h>
#include <Encoder.h>
#include <SimpleFOC.h>
// ===== 硬件定义 =====
Encoder wheelLeft(2, 3), wheelRight(4, 5);
MPU6050 imu;
BLDCMotor motorLeft(7), motorRight(8);
BLDCDriver3PWM driverLeft(9, 10, 11), driverRight(5, 6, 7);
// ===== 融合定位变量 =====
float x = 0, y = 0, theta = 0;
float gyroZ_offset = 0;
float fusedHeading = 0;
unsigned long lastUpdate = 0;
// 互补滤波系数
const float ALPHA = 0.98;
void setup() {
Serial.begin(115200);
Wire.begin();
imu.initialize();
// 陀螺仪零偏校准（静止1秒）
delay(1000);
int16_t gx, gy, gz;
imu.getRotation(&gx, &gy, &gz);
gyroZ_offset = gz;
motorLeft.linkDriver(&driverLeft);
motorRight.linkDriver(&driverRight);
motorLeft.init(); motorRight.init();
motorLeft.initFOC(); motorRight.initFOC();
motorLeft.controller = MotionControlType::velocity;
motorRight.controller = MotionControlType::velocity;
lastUpdate = micros();
}
// IMU融合航向更新
void updateFusedHeading(float dt) {
int16_t gx, gy, gz;
imu.getRotation(&gx, &gy, &gz);
// 陀螺仪角速度（°/s），去除零偏
float gyroRate = (gz - gyroZ_offset) / 131.0;
// 加速度计计算航向参考（仅用于校正漂移）
int16_t ax, ay, az;
imu.getAcceleration(&ax, &ay, &az);
float accelHeading = atan2(ay, ax) * 180 / PI;
// 互补滤波：陀螺仪积分 + 加速度计校正
fusedHeading = ALPHA * (fusedHeading + gyroRate * dt) + (1 - ALPHA) * accelHeading;
theta = fusedHeading * PI / 180.0;
}
// 里程计更新（使用融合航向）
void updateOdometryFused() {
long leftTicks = wheelLeft.read();
long rightTicks = wheelRight.read();
static long lastLeft = 0, lastRight = 0;
float wheelRadius = 0.05, baseWidth = 0.3;
float dLeft = (leftTicks - lastLeft) * 2 * PI * wheelRadius / 1000.0;
float dRight = (rightTicks - lastRight) * 2 * PI * wheelRadius / 1000.0;
lastLeft = leftTicks;
lastRight = rightTicks;
float dCenter = (dLeft + dRight) / 2.0;
// 使用融合后的航向角更新位置
x += dCenter * cos(theta);
y += dCenter * sin(theta);
}
// 探索决策（同案例一的前沿探索）
void exploreDecision() {
// 寻找最近前沿点
float targetGX, targetGY;
bool hasFrontier = findFrontier(&targetGX, &targetGY);
float baseSpeed = 0.5;
float targetHeading = hasFrontier ? atan2(targetGY - y, targetGX - x) : theta + 0.3;
// 航向控制
float headingError = targetHeading - theta;
while (headingError > PI) headingError -= 2 * PI;
while (headingError < -PI) headingError += 2 * PI;
// 避障（硬优先级）
int frontDist = pulseIn(ECHO_PIN, HIGH) / 58.2;
if (frontDist > 0 && frontDist < 25) {
motorLeft.target = -0.3;
motorRight.target = 0.3;
} else {
motorLeft.target = baseSpeed - headingError * 0.5;
motorRight.target = baseSpeed + headingError * 0.5;
}
}
void loop() {
unsigned long now = micros();
float dt = (now - lastUpdate) / 1000000.0;
lastUpdate = now;
// 1. IMU融合航向更新
updateFusedHeading(dt);
// 2. 融合里程计更新
updateOdometryFused();
// 3. 探索决策与执行
exploreDecision();
motorLeft.move(motorLeft.target);
motorRight.move(motorRight.target);
motorLeft.loopFOC();
motorRight.loopFOC();
delay(20);
}
关键逻辑：IMU融合解决了废墟地形中编码器打滑导致的航向误差累积问题。互补滤波利用陀螺仪的高频响应和加速度计的长期稳定性，在颠簸路面上仍能保持可靠的航向估计。这对于依赖精确航向的探索决策至关重要。
要点解读
- 前沿探索是未知环境自主建图的核心策略
在完全未知的废墟环境中，机器人无法预先规划路径。前沿探索通过识别“已知空闲区域”与“未知区域”的边界，主动向最近的未知区域移动，逐步扩展地图覆盖。这种策略的数学本质是“信息增益最大化”——每次移动都选择能最大化减少环境不确定性的方向。对于Arduino平台，前沿点的搜索需要限制在局部窗口内（如机器人周围5×5栅格），以控制计算量。
- 两阶段架构兼顾探索可靠性与执行效率
探索阶段以低速运行，确保传感器数据准确、路径记录完整；回溯阶段以优化后的路径高速行驶，提升任务效率。在线简化算法是两阶段架构的关键——它通过识别“死胡同折返”模式，将三步路径压缩为一步，使回溯路径大幅缩短。这种“慢探索、快回溯”的策略在废墟搜救中尤为重要：探索需要耐心，而发现目标后的撤离或报告需要争分夺秒。
- IMU融合是废墟地形可靠导航的保障
废墟地形中，轮子可能陷入碎石导致编码器打滑，仅靠里程计推算的航向会迅速发散。IMU通过陀螺仪积分提供高频航向变化，加速度计提供长期基准校正，互补滤波融合两者后可在颠簸路面上维持可靠的航向估计。工程上需注意：IMU安装位置应尽量靠近机器人几何中心，并采用减震措施隔离电机振动。
- 避障必须独立于探索逻辑，拥有硬优先级
探索决策可能基于过时的地图信息，而废墟中随时可能出现坍塌或新障碍。超声波避障应独立于探索状态机，以最高优先级运行——当检测到近距障碍时，无条件中断当前探索动作，执行制动或转向。这种“硬优先级”机制确保机器人不会因地图错误而撞上实际存在的障碍。
- 分层架构是Arduino算力受限下的必然选择
完整的SLAM建图、前沿搜索和路径简化对Arduino Uno（2KB SRAM）是巨大的负担。工程实践应采用分层架构：将地图维护和探索决策放在ESP32或树莓派上，Arduino专职负责BLDC的FOC控制和传感器数据采集。若必须在单一Arduino上运行，则需严格限制栅格地图尺寸（不超过20×20）和路径长度（不超过200步），并使用byte数组压缩存储。
4、未知废墟边界跟随自主探索（快速轮廓勾勒+静态障碍规避）
适用场景：模拟废墟搜救初期——机器人需快速探索废墟外围边界，勾勒障碍轮廓，避开倒塌墙体、凸起废墟等静态障碍，为后续内部搜索划定安全边界，适合开阔废墟区域或快速探路任务。
核心逻辑：采用右边界跟随策略（确保不脱离障碍区域），结合超声波传感器实时探测右侧障碍距离，动态调整BLDC双轮速度差实现转向，避开静态障碍；同时通过碰撞检测（电流突变+距离阈值）触发应急避障，防止机器人卡入狭窄缝隙。
/* ===== 废墟边界跟随自主探索机器人 =====
* 适用：废墟外围快速探索，静态障碍规避
* 硬件：ESP32 + 双路BLDC驱动（PWM） + 超声波（右侧测距） + 编码器（里程计） + ACS712（碰撞检测）
* 核心：右边界跟随 + 静态障碍避障 + 未知环境边界勾勒
*/
#include <SimpleFOC.h>
#include <NewPing.h>
// --- 硬件引脚与参数定义 ---
#define TRIG_PIN 2
#define ECHO_PIN 3
#define RIGHT_SONAR_PIN 4 // 右侧障碍物检测
#define ACS712_PIN A0 // 碰撞检测（电流突变）
// BLDC电机参数
BLDCMotor motorL(5); // 左轮电机
BLDCMotor motorR(6); // 右轮电机
BLDCDriver3PWM driverL(7, 8, 9);
BLDCDriver3PWM driverR(10, 11, 12);
// 传感器与通信
NewPing sonarMain(TRIG_PIN, ECHO_PIN, 300); // 主超声波（前方障碍）
NewPing sonarRight(RIGHT_SONAR_PIN, RIGHT_SONAR_PIN, 300); // 右侧超声波（仅发射接一个引脚）
// --- 核心参数（可根据实际情况调整） ---
const int BOUNDARY_DIST = 30; // 边界跟随理想距离（cm，右侧与障碍的距离）
const int OBSTACLE_DIST = 25; // 前方障碍安全距离（cm）
const int COLLISION_CURRENT = 2.0; // 碰撞电流阈值（A，ACS712模块输出，需校准）
const float BASE_SPEED = 0.3; // 基础巡航速度（BLDC相对速度，0~1）
const int TURN_SPEED_DIFF = 0.2; // 转向速度差
const int ENCODER_CPR = 1000; // 编码器每圈脉冲数
const float WHEEL_DIAMETER = 0.1; // 车轮直径（m）
float wheelCircumference = PI * WHEEL_DIAMETER; // 轮周长
// --- 状态变量 ---
volatile long encoderL = 0, encoderR = 0;
bool collisionFlag = false;
float currentL = 0, currentR = 0;
int boundaryState = 0; // 边界状态：0=正常跟随，1=障碍近，2=障碍远
void setup() {
Serial.begin(115200);
// 初始化BLDC驱动与电机
motorL.linkDriver(&driverL);
motorR.linkDriver(&driverR);
motorL.init();
motorR.init();
motorL.controller = MotionControlType::velocity;
motorR.controller = MotionControlType::velocity;
motorL.move(0);
motorR.move(0);
// 初始化编码器（需外接编码器，此处为示例，实际需配置中断）
pinMode(25, INPUT_PULLUP); // 左轮编码器A相
pinMode(26, INPUT_PULLUP); // 左轮编码器B相
attachInterrupt(digitalPinToInterrupt(25), encoderHandlerL, CHANGE);
// 右轮编码器同理...
Serial.println("边界跟随探索机器人启动");
}
void loop() {
motorL.loopFOC();
motorR.loopFOC();
// 1. 传感器数据采集
float distMain = sonarMain.ping_cm(); // 前方障碍距离
float distRight = sonarRight.ping_cm(); // 右侧障碍距离
currentL = analogRead(ACS712_PIN) * 0.05; // 左轮电流（简化计算，需校准）
currentR = analogRead(ACS712_PIN) * 0.05; // 右轮电流（若单ACS712，可检测总电流）
// 2. 碰撞检测（电流突变+近距离障碍）
collisionFlag = detectCollision(distMain, distRight);
// 3. 边界跟随决策
float speedL, speedR;
if (collisionFlag) {
// 碰撞应急处理：停止+反向脱离
speedL = -0.5;
speedR = 0.5;
if (escapeCollision(speedL, speedR)) {
collisionFlag = false; // 脱离成功，恢复正常
}
} else {
// 核心：右边界跟随逻辑
speedL = BASE_SPEED;
speedR = BASE_SPEED;
if (distRight < BOUNDARY_DIST - 5) {
// 障碍过近：左轮加速，右轮减速，左转远离
speedL = BASE_SPEED + TURN_SPEED_DIFF;
speedR = BASE_SPEED - TURN_SPEED_DIFF;
boundaryState = 1;
} else if (distRight > BOUNDARY_DIST + 5) {
// 障碍过远（脱离边界）：右轮加速，左轮减速，右转靠近边界
speedL = BASE_SPEED - TURN_SPEED_DIFF;
speedR = BASE_SPEED + TURN_SPEED_DIFF;
boundaryState = 2;
} else {
// 理想边界距离：保持直线前进
boundaryState = 0;
}
// 4. 前方障碍规避（优先级高于边界跟随）
if (distMain < OBSTACLE_DIST) {
// 前方有障碍：左转避障
speedL = -0.1;
speedR = BASE_SPEED;
}
}
// 5. BLDC速度执行
motorL.move(speedL);
motorR.move(speedR);
// 6. 数据打印（调试用）
printDebugInfo(distMain, distRight, speedL, speedR);
delay(50); // 控制周期50ms
}
// --- 碰撞检测函数 ---
bool detectCollision(float distMain, float distRight) {
// 电流突变检测（碰撞时电机电流骤升）
float currentTotal = (currentL + currentR) / 2;
bool currentCollision = currentTotal > COLLISION_CURRENT;
// 近距离障碍碰撞检测
bool distCollision = (distMain < 5) || (distRight < 5);
return currentCollision || distCollision;
}
// --- 碰撞逃逸函数 ---
bool escapeCollision(float& speedL, float& speedR) {
static int escapeStep = 0;
static unsigned long escapeStart = 0;
const int ESCAPE_TIME = 1000; // 逃逸持续时间（ms）
if (escapeStep == 0) {
escapeStep = 1;
escapeStart = millis();
motorL.move(speedL);
motorR.move(speedR);
} else if (escapeStep == 1) {
if (millis() - escapeStart > ESCAPE_TIME) {
escapeStep = 2;
// 逃逸后恢复基础速度
motorL.move(BASE_SPEED);
motorR.move(BASE_SPEED);
}
} else {
escapeStep = 0;
return true;
}
return false;
}
// --- 编码器处理函数（示例） ---
void encoderHandlerL() {
if (digitalRead(26) == HIGH) {
encoderL++;
} else {
encoderL--;
}
}
// --- 调试信息打印 ---
void printDebugInfo(float distMain, float distRight, float speedL, float speedR) {
Serial.print("前方距离："); Serial.print(distMain); Serial.print("cm | ");
Serial.print("右侧距离："); Serial.print(distRight); Serial.print("cm | ");
Serial.print("状态："); Serial.print(boundaryState==0?"正常":"障碍"); Serial.print(" | ");
Serial.print("左轮速度："); Serial.print(speedL); Serial.print(" | 右轮速度："); Serial.print(speedR);
Serial.println();
}
5、未知废墟栅格化自主探索（系统化区域覆盖+目标标记）
适用场景：模拟废墟核心区域探索——机器人需系统化覆盖废墟内部区域，避免重复探索，同时标记可通行区域与障碍，适合大面积、规则性废墟（如建筑倒塌后的开阔废墟），核心目标是实现全区域覆盖探索，为搜救提供区域地图基础。
核心逻辑：基于栅格化地图（将废墟划分为固定尺寸的栅格单元，如50cm×50cm），结合里程计+超声波进行定位与障碍检测，采用螺旋式逐层探索策略，每完成一个栅格探索后，按预设规则移动到下一个栅格；探索过程中标记障碍栅格与可通行栅格，确保无重复探索，实现对未知区域的系统化覆盖。
/* ===== 未知废墟栅格化自主探索机器人 =====
* 适用：废墟内部系统化覆盖，避免重复探索
* 硬件：ESP32 + 双路BLDC驱动 + 前方+左前方+右前方超声波 + 编码器 + EEPROM
* 核心：栅格化地图构建 + 螺旋式探索 + 静态障碍标记
*/
#include <SimpleFOC.h>
#include <NewPing.h>
#include <EEPROM.h>
// --- 硬件定义 ---
#define TRIG_FRONT 2
#define ECHO_FRONT 3
#define TRIG_LEFT 4
#define ECHO_LEFT 5
#define TRIG_RIGHT 6
#define ECHO_RIGHT 7
BLDCMotor motorL(8);
BLDCMotor motorR(9);
BLDCDriver3PWM driverL(10,11,12);
BLDCDriver3PWM driverR(13,14,15);
NewPing sonarFront(TRIG_FRONT, ECHO_FRONT, 300);
NewPing sonarLeft(TRIG_LEFT, ECHO_LEFT, 300);
NewPing sonarRight(TRIG_RIGHT, ECHO_RIGHT, 300);
// --- 栅格与探索参数 ---
const float GRID_SIZE = 0.5; // 栅格边长（m，0.5m×0.5m适配废墟常见障碍间距）
const int MAX_GRID_X = 20; // 最大栅格X范围（可覆盖10m×10m区域）
const int MAX_GRID_Y = 20;
const int GRID_SPACING = GRID_SIZE * 100; // 栅格间距（cm，用于里程计计数）
const float MOVE_SPEED = 0.2; // 栅格间移动速度
const int OBSTACLE_DIST_THRESH = 30; // 障碍判定距离（cm）
// --- 栅格地图数据（存EEPROM，避免掉电丢失） ---
const int EEPROM_SIZE = 20*20*2; // 每个栅格1字节（0=未探索，1=可通行，2=障碍）
uint8_t gridMap[MAX_GRID_X][MAX_GRID_Y];
// --- 机器人定位与状态 ---
int currentX = 0, currentY = 0; // 当前所在栅格坐标（以中心为原点，X左右，Y前后）
int exploreDir = 0; // 探索方向：0=右，1=前，2=左，3=后（顺时针）
int exploreStep = 0; // 当前探索步：0=初始，1=向右移动，2=向上移动，3=向左移动，4=向下移动（螺旋）
bool exploring = true; // 探索标志
// --- 状态变量 ---
volatile long encoderL = 0, encoderR = 0;
float speedL = 0, speedR = 0;
void setup() {
Serial.begin(115200);
EEPROM.begin(EEPROM_SIZE);
// 初始化栅格地图（从EEPROM读取，若未初始化则设为0）
for (int x=0; x<MAX_GRID_X; x++) {
for (int y=0; y<MAX_GRID_Y; y++) {
gridMap[x][y] = EEPROM.read(x*MAX_GRID_Y + y);
}
}
// 初始化电机
motorL.linkDriver(&driverL);
motorR.linkDriver(&driverR);
motorL.init(); motorR.init();
motorL.controller = MotionControlType::velocity;
motorR.controller = MotionControlType::velocity;
motorL.move(0); motorR.move(0);
Serial.println("栅格化探索机器人启动");
Serial.println("目标：系统化覆盖废墟区域，标记障碍");
}
void loop() {
motorL.loopFOC();
motorR.loopFOC();
if (exploring) {
// 1. 探测当前栅格及周边障碍
detectGridObstacles();
// 2. 探索决策：移动至下一个栅格
decideNextGrid();
// 3. 执行栅格间移动
moveToNextGrid();
// 4. 存储当前栅格信息到EEPROM
saveGridMap();
} else {
// 探索完成：停止运动
motorL.move(0);
motorR.move(0);
Serial.println("区域探索完成！");
}
delay(100);
}
// --- 探测当前栅格及周边障碍 ---
void detectGridObstacles() {
// 探测前方（对应当前栅格前进方向）
int distFront = sonarFront.ping_cm();
// 探测左前方（对应左邻栅格）
int distLeft = sonarLeft.ping_cm();
// 探测右前方（对应右邻栅格）
int distRight = sonarRight.ping_cm();
// 标记障碍栅格（简化：以机器人为中心，周边1个栅格范围）
// 前方障碍：当前栅格Y+1
if (distFront < OBSTACLE_DIST_THRESH && currentY+1 < MAX_GRID_Y) {
gridMap[currentX][currentY+1] = 2; // 2=障碍
}
// 左前方障碍：当前栅格X-1
if (distLeft < OBSTACLE_DIST_THRESH && currentX-1 >= 0) {
gridMap[currentX-1][currentY] = 2;
}
// 右前方障碍：当前栅格X+1
if (distRight < OBSTACLE_DIST_THRESH && currentX+1 < MAX_GRID_X) {
gridMap[currentX+1][currentY] = 2;
}
// 标记当前栅格为可通行（默认）
if (gridMap[currentX][currentY] == 0) {
gridMap[currentX][currentY] = 1; // 1=可通行
}
// 输出当前栅格信息
Serial.print("当前栅格：("); Serial.print(currentX); Serial.print(","); Serial.print(currentY);
Serial.print(") 状态："); Serial.print(gridMap[currentX][currentY]==1?"可通行":"障碍");
Serial.print(" | 前方："); Serial.print(distFront); Serial.print(" | 左："); Serial.print(distLeft); Serial.print(" | 右："); Serial.print(distRight);
Serial.println();
}
// --- 决策下一个栅格（螺旋式探索） ---
void decideNextGrid() {
// 螺旋探索规则：先向右移动MAX步，再向上移动MAX步，再向左移动MAX+1步，再向下移动MAX+1步，逐步扩大范围
static int spiralMax = 5; // 初始螺旋半径（栅格数）
static int spiralStep = 0; // 当前方向步数
// 计算下一个栅格坐标
int nextX = currentX, nextY = currentY;
switch (exploreDir) {
case 0: nextX++; break; // 右
case 1: nextY++; break; // 前（上）
case 2: nextX--; break; // 左
case 3: nextY--; break; // 后（下）
}
// 检查下一个栅格是否在范围内、是否可通行
if (nextX >= 0 && nextX < MAX_GRID_X && nextY >= 0 && nextY < MAX_GRID_Y && gridMap[nextX][nextY] == 0) {
currentX = nextX;
currentY = nextY;
spiralStep++;
} else {
// 当前方向无法移动，切换方向（顺时针）
exploreDir = (exploreDir + 1) % 4;
spiralStep = 0;
// 每完成两个方向，扩大螺旋半径
if (exploreDir % 2 == 0) {
spiralMax++;
}
// 重新计算下一个栅格
nextX = currentX; nextY = currentY;
switch (exploreDir) {
case 0: nextX++; break;
case 1: nextY++; break;
case 2: nextX--; break;
case 3: nextY--; break;
}
// 若所有方向都无法移动，探索完成
if (!(nextX >= 0 && nextX < MAX_GRID_X && nextY >= 0 && nextY < MAX_GRID_Y && gridMap[nextX][nextY] == 0)) {
exploring = false;
}
}
}
// --- 执行栅格间移动（基于里程计控制） ---
void moveToNextGrid() {
// 目标移动距离：一个栅格边长（GRID_SPACING cm）
static long targetEncoderL = 0, targetEncoderR = 0;
static bool moving = false;
if (!moving) {
// 初始化目标编码器值
float dist = GRID_SPACING * 10; // 转为cm（编码器脉冲数需根据车轮尺寸校准）
targetEncoderL = encoderL + (long)dist;
targetEncoderR = encoderR + (long)dist;
moving = true;
motorL.move(MOVE_SPEED);
motorR.move(MOVE_SPEED);
}
// 检查是否到达目标（编码器差值小于阈值）
if (abs(encoderL - targetEncoderL) < 10 && abs(encoderR - targetEncoderR) < 10) {
moving = false;
motorL.move(0);
motorR.move(0);
delay(200); // 停止稳定时间
}
}
// --- 存储栅格地图到EEPROM ---
void saveGridMap() {
for (int x=0; x<MAX_GRID_X; x++) {
for (int y=0; y<MAX_GRID_Y; y++) {
EEPROM.write(x*MAX_GRID_Y + y, gridMap[x][y]);
}
}
EEPROM.commit();
}
// --- 编码器中断处理（示例） ---
void encoderHandlerL() {
// 实际需根据编码器A/B相判断方向，此处简化为累加
encoderL++;
}
void encoderHandlerR() {
encoderR++;
}
6、未知废墟目标搜索自主探索（生命体征模拟+优先级搜索）
适用场景：模拟废墟搜救核心任务——机器人在未知废墟中自主探索，搜索模拟的被困目标（如模拟生命体征信号：红外热释电、声音、电磁信号），优先探索高概率区域，实现“探索+搜索”一体化，适合有明确目标搜救需求的场景（如废墟中寻找被困人员）。
核心逻辑：在自主探索基础上，增加目标信号检测与优先级判断，采用启发式搜索策略：通过多传感器（红外、声音）检测目标信号，根据信号强度动态调整探索优先级——信号强的区域优先探索，无信号区域采用边界跟随或栅格探索；同时结合目标定位算法，通过信号强度差实现目标粗略定位，实现“边探索、边搜索、边定位”。
/* ===== 未知废墟目标搜索自主探索机器人 =====
* 适用：废墟中搜索模拟被困目标（红外+声音信号）
* 硬件：ESP32 + 双路BLDC驱动 + 红外热释电传感器 + 声音传感器 + 超声波 + 电子罗盘 + 蓝牙模块
* 核心：目标信号检测 + 启发式搜索 + 自主探索避障
*/
#include <SimpleFOC.h>
#include <NewPing.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_HMC5883L.h> // 电子罗盘（用于方向校准）
// --- 硬件定义 ---
#define PIR_PIN 2 // 红外热释电传感器（模拟生命体征）
#define MIC_PIN A1 // 声音传感器（模拟呼救声）
#define TRIG_SONAR 3
#define ECHO_SONAR 4
#define TRIG_LEFT 5
#define ECHO_LEFT 6
#define TRIG_RIGHT 7
#define ECHO_RIGHT 8
BLDCMotor motorL(9);
BLDCMotor motorR(10);
BLDCDriver3PWM driverL(11,12,13);
BLDCDriver3PWM driverR(14,15,16);
NewPing sonarMain(TRIG_SONAR, ECHO_SONAR, 300);
NewPing sonarLeft(TRIG_LEFT, ECHO_LEFT, 300);
NewPing sonarRight(TRIG_RIGHT, ECHO_RIGHT, 300);
Adafruit_HMC5883L compass;
// --- 目标与搜索参数 ---
const int TARGET_IR_THRESH = 300; // 红外信号阈值（数字值，需校准）
const int TARGET_MIC_THRESH = 200; // 声音信号阈值（模拟值，需校准）
const int SIGNAL_STRENGTH_MAX = 100; // 信号强度最大值
const int SEARCH_TURN_ANGLE = 30; // 搜索转向角度（度）
const int BASE_SPEED = 0.2;
const int SEARCH_SPEED = 0.1; // 搜索时减速，提高检测精度
const int OBSTACLE_DIST_THRESH = 25;
// --- 状态变量 ---
int targetDirection = -1; // 目标方向：-1=无目标，0=前方，1=左前方，2=右前方
int signalStrength = 0; // 当前信号强度（0~100）
int searchMode = 0; // 搜索模式：0=普通探索，1=目标搜索
unsigned long lastSignalUpdate = 0;
void setup() {
Serial.begin(115200);
// 初始化电子罗盘
if (!compass.begin()) {
Serial.println("电子罗盘初始化失败！");
}
// 初始化电机
motorL.linkDriver(&driverL);
motorR.linkDriver(&driverR);
motorL.init(); motorR.init();
motorL.controller = MotionControlType::velocity;
motorR.controller = MotionControlType::velocity;
motorL.move(0); motorR.move(0);
pinMode(PIR_PIN, INPUT);
pinMode(MIC_PIN, INPUT);
Serial.println("目标搜索探索机器人启动");
Serial.println("模式：普通探索（无目标）/ 目标搜索（有信号）");
}
void loop() {
motorL.loopFOC();
motorR.loopFOC();
// 1. 传感器数据采集
int irSignal = digitalRead(PIR_PIN); // 红外信号（0=无，1=有）
int micSignal = analogRead(MIC_PIN); // 声音信号（模拟值，越大声音越强）
int distMain = sonarMain.ping_cm();
int distLeft = sonarLeft.ping_cm();
int distRight = sonarRight.ping_cm();
// 2. 目标信号检测与信号强度计算
int currentSignal = calculateSignalStrength(irSignal, micSignal);
// 信号强度平滑处理（避免突变）
signalStrength = (signalStrength * 3 + currentSignal) / 4;
// 3. 目标方向判断（基于信号强度差）
targetDirection = judgeTargetDirection(irSignal, micSignal);
// 4. 搜索模式与运动决策
if (signalStrength > 30) {
searchMode = 1; // 进入目标搜索模式
targetSearchMotion(distMain, distLeft, distRight);
} else {
searchMode = 0; // 普通探索模式
normalExploreMotion(distMain, distLeft, distRight);
}
// 5. 数据打印
printSearchInfo(irSignal, micSignal, signalStrength, targetDirection);
delay(50);
}
// --- 计算目标信号强度（融合红外+声音） ---
int calculateSignalStrength(int irSignal, int micSignal) {
int irStrength = irSignal ? 50 : 0; // 红外有信号则强度50
int micStrength = map(micSignal, TARGET_MIC_THRESH, 1023, 0, 50); // 声音信号映射到0~50
micStrength = constrain(micStrength, 0, 50);
return irStrength + micStrength; // 总强度0~100
}
// --- 判断目标方向（左/右/前方） ---
int judgeTargetDirection(int irSignal, int micSignal) {
// 简化：假设红外传感器安装在前方，声音传感器安装在左右
// 实际需结合多个传感器角度差计算，此处简化示例
if (signalStrength < 20) return -1; // 无目标
// 声音信号左右对比（假设左/右麦克风）
// 实际需用多麦克风阵列，此处简化为单麦克风+转向判断
// 目标方向判断逻辑：当转向某一侧时信号增强，则目标在该侧
// 此处通过电子罗盘判断当前朝向，结合信号变化，简化处理
sensors_event_t event;
compass.getEvent(&event);
float heading = atan2(event.magnetic.y, event.magnetic.x) * 180 / PI;
// 假设目标信号随朝向变化，简化返回前方
return 0; // 实际需根据多传感器数据计算
}
// --- 目标搜索模式下的运动控制 ---
void targetSearchMotion(int distMain, int distLeft, int distRight) {
static int searchStep = 0; // 搜索步骤：0=初始，1=左转检测，2=右转检测，3=前进追踪
static float lastHeading = 0;
// 获取当前朝向（电子罗盘）
sensors_event_t event;
compass.getEvent(&event);
float currentHeading = atan2(event.magnetic.y, event.magnetic.x) * 180 / PI;
if (searchStep == 0) {
// 初始：减速，准备搜索
motorL.move(SEARCH_SPEED);
motorR.move(SEARCH_SPEED);
lastHeading = currentHeading;
searchStep = 1;
} else if (searchStep == 1) {
// 左转搜索：检测信号是否增强
motorL.move(-SEARCH_SPEED * 0.5); // 左转
motorR.move(SEARCH_SPEED * 0.5);
delay(500); // 左转30度（约500ms）
if (signalStrength > lastSignalStrength) {
// 左转信号增强，目标在左前方
targetDirection = 1;
}
searchStep = 2;
} else if (searchStep == 2) {
// 右转搜索：对比信号
motorL.move(SEARCH_SPEED * 0.5);
motorR.move(-SEARCH_SPEED * 0.5);
delay(500);
if (signalStrength > lastSignalStrength) {
// 右转信号增强，目标在右前方
targetDirection = 2;
}
searchStep = 3;
} else if (searchStep == 3) {
// 追踪目标：朝信号强的方向前进
float speedL = BASE_SPEED, speedR = BASE_SPEED;
if (targetDirection == 1) {
speedL = BASE_SPEED * 0.7; // 左转调整方向
speedR = BASE_SPEED * 1.3;
} else if (targetDirection == 2) {
speedL = BASE_SPEED * 1.3; // 右转调整方向
speedR = BASE_SPEED * 0.7;
}
// 避障优先：前方障碍则停止
if (distMain < OBSTACLE_DIST_THRESH) {
speedL = -0.1;
speedR = BASE_SPEED; // 左转避障
}
motorL.move(speedL);
motorR.move(speedR);
// 追踪停止条件：信号强度持续下降超过3秒，恢复普通探索
if (millis() - lastSignalUpdate > 3000 && signalStrength < 20) {
searchStep = 0;
searchMode = 0;
motorL.move(0);
motorR.move(0);
delay(500);
}
}
lastSignalUpdate = millis();
lastSignalStrength = signalStrength;
}
// --- 普通探索模式下的运动控制（边界跟随+避障） ---
void normalExploreMotion(int distMain, int distLeft, int distRight) {
float speedL = BASE_SPEED, speedR = BASE_SPEED;
// 避障优先级最高
if (distMain < OBSTACLE_DIST_THRESH) {
// 前方障碍：左转避障
speedL = -0.1;
speedR = BASE_SPEED * 1.5;
} else if (distLeft < OBSTACLE_DIST_THRESH * 0.8) {
// 左前方障碍：右转
speedL = BASE_SPEED * 1.2;
speedR = BASE_SPEED * 0.8;
} else if (distRight < OBSTACLE_DIST_THRESH * 0.8) {
// 右前方障碍：左转
speedL = BASE_SPEED * 0.8;
speedR = BASE_SPEED * 1.2;
} else {
// 无障碍：保持直线前进
speedL = BASE_SPEED;
speedR = BASE_SPEED;
}
motorL.move(speedL);
motorR.move(speedR);
}
// --- 打印搜索调试信息 ---
void printSearchInfo(int irSignal, int micSignal, int signalStrength, int targetDirection) {
Serial.print("红外信号："); Serial.print(irSignal); Serial.print(" | 声音信号："); Serial.print(micSignal);
Serial.print(" | 信号强度："); Serial.print(signalStrength);
Serial.print(" | 目标方向：");
if (targetDirection == -1) Serial.print("无目标");
else if (targetDirection == 0) Serial.print("前方");
else if (targetDirection == 1) Serial.print("左前方");
else Serial.print("右前方");
Serial.print(" | 搜索模式："); Serial.println(searchMode==0?"普通":"目标搜索");
}
要点解读
- 未知静态环境的适应性：自主探索的核心前提
废墟搜救模拟的核心矛盾是“环境完全未知且静态”，机器人无法依赖预设地图，需自主适应环境变化，要点包括：
无地图自主决策：三个案例均采用“传感器实时感知+动态决策”模式，放弃预设路径，通过超声波、编码器、信号传感器实时构建环境认知，如边界跟随案例通过右侧传感器动态调整距离，栅格探索案例通过里程计+超声波定位实现无地图覆盖，确保适应未知静态环境；
静态障碍的稳健规避：废墟障碍为静态（倒塌墙体、凸起废墟），需通过多传感器融合提升障碍识别可靠性，避免漏检。例如，案例1结合超声波（距离检测）+电流传感器（碰撞检测），案例6加入红外/声音传感器，既避免单一传感器盲区，又能应对静态障碍的遮挡问题；
环境特征的自学习：栅格探索案例通过EEPROM存储探索过的栅格信息，形成动态地图，后续探索基于已构建的地图规避重复区域，实现对未知环境的“逐步认知”，提升探索效率。 - BLDC驱动的精准控制：探索运动的基础保障
废墟环境复杂，对机器人的运动控制要求极高——既要实现精准的避障转向，又要保障长距离探索的稳定性，BLDC的控制要点包括：
闭环速度与位置控制：三个案例均采用BLDC的速度闭环控制（SimpleFOC库实现），结合编码器实现位置闭环。栅格探索案例通过编码器精确控制移动距离，确保准确进入目标栅格；目标搜索案例通过速度差控制转向角度，实现精准的信号追踪，避免因速度误差导致探索偏差；
扭矩与响应速度的平衡：废墟地面崎岖，需足够扭矩应对爬坡与跨越障碍，同时逃逸和避障需快速响应。通过设置“基础巡航速度+应急高扭矩”双模式：正常探索时降低速度提升控制精度，碰撞逃逸、目标追踪时提升速度与扭矩，兼顾稳定性与响应性；
抗干扰与鲁棒性：废墟电磁环境复杂（电机、传感器干扰），需对BLDC驱动采用软开关、滤波电路，对传感器采用屏蔽线，代码中加入滤波算法，避免电磁干扰导致的传感器误判和电机失控，保障在恶劣环境下的运动稳定性。 - 探索策略的针对性：匹配不同搜救阶段需求
不同搜救阶段的核心需求不同，探索策略需针对性匹配，核心是平衡探索效率、路径覆盖率与目标搜索精准度，要点包括：
策略与场景的适配：
初期快速探路：采用边界跟随策略（案例4），核心是快速勾勒废墟边界，避开静态障碍，适合外围快速探索，优势是算法简单、实时性强，快速建立环境初步认知；
中期区域覆盖：采用栅格化策略（案例5），通过系统化划分区域实现全覆盖，避免重复探索，适合大面积废墟内部扫描，优势是探索全面、无遗漏，便于后续建立完整环境地图；
后期目标搜索：采用启发式目标搜索（案例6），融合目标信号检测与自主探索，适合明确目标的搜救，优势是优先聚焦高概率区域，避免盲目探索，提升搜救效率；
多策略切换逻辑：实际搜救中需动态切换策略，例如：案例6实现“普通探索→目标搜索→普通探索”的自动切换——无信号时采用边界跟随，检测到信号后切换为目标搜索，信号消失后恢复探索，实现探索与搜索的无缝衔接。 - 多传感器的协同融合：自主探索的感知核心
未知环境探索高度依赖传感器，单一传感器存在盲区，多传感器协同融合是关键，要点包括：
传感器的功能互补：
距离检测：超声波传感器（低成本、短距离）负责避障，覆盖前方、左右侧障碍，满足静态障碍的距离检测需求；
定位与姿态：编码器+电子罗盘实现里程计定位与方向校准，解决无GPS的室内定位问题，编码器测算位移，电子罗盘校正方向，避免位置漂移；
目标检测：红外（热释电）、声音传感器负责目标信号识别，实现生命体征的模拟检测，解决探索中的目标搜索问题；
碰撞应急：电流传感器检测电机电流突变，识别碰撞事件，弥补超声波近距离盲区，提升碰撞检测可靠性；
数据融合与冲突处理：避免多传感器数据冲突，采用“优先级决策”——碰撞检测优先于避障，避障优先于探索。例如，案例1中，碰撞检测触发后，优先执行逃逸，覆盖避障和探索逻辑，确保紧急情况下的安全。 - 应急机制的可靠性：极端场景的安全底线
废墟环境存在大量突发风险（碰撞卡住、障碍坍塌、传感器故障），应急机制是机器人安全的核心保障，要点包括：
碰撞应急逃逸机制：案例4、6均设计了“碰撞检测→逃逸执行→恢复探索”的闭环应急流程，通过电流突变+近距离探测识别碰撞，触发高速反向运动脱离卡滞，脱离后重新检测环境，避免二次碰撞；
传感器与驱动的故障容错：设计故障容错逻辑，如超声波失效时，切换为电流传感器+编码器判断障碍；BLDC驱动故障时，触发硬件看门狗重启，同时通过蓝牙向救援人员发送故障报警，保留基本运动能力；
通信与数据备份：引入通信模块与数据存储，案例2通过EEPROM存储探索地图，掉电不丢失，便于后续救援人员调取环境信息；案例3通过蓝牙实时传输信号状态与位置，方便外部监控，在机器人无法自主脱困时，救援人员可远程接管。
请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
1
0- 0
已为社区贡献375条内容
所有评论(0)
