网络毕设项目|网络毕设|沧州某师范学院网络的规划与设计
第一章 绪论
1.1 研究背景与意义
随着信息技术的飞速迭代和教育数字化转型的深入推进，校园网络已成为高等院校开展教学科研、行政管理、师生生活服务的核心基础设施，是支撑智慧校园建设的“数字血脉”。沧州某师范学院作为区域内重要的师范类人才培养基地，近年来办学规模持续扩大，招生人数稳步增长，现有教学资源、科研设备及师生终端数量大幅提升，对网络的依赖程度日益加深。当前，该校现有网络系统建成时间较久，存在带宽不足、拓扑结构不合理、设备老化、安全防护薄弱等问题，难以满足在线教学、虚拟仿真实验、智慧教务管理、校园物联网等新型业务的开展需求，网络卡顿、断连、数据泄露等问题时有发生，不仅影响师生日常教学科研效率，也制约了学校教育数字化转型的步伐。
在此背景下，开展沧州某师范学院网络的规划与设计项目，具有重要的理论意义和实践价值。从实践层面来看，通过科学的网络规划与设计，能够优化校园网络架构，提升网络带宽、稳定性和安全性，解决现有网络存在的痛点问题，为学校教学科研、行政管理、师生服务等各项工作提供高效、可靠的网络支撑，助力智慧校园建设落地见效，提升学校办学质量和核心竞争力。同时，该项目的实施能够为区域内同类师范院校的校园网络升级改造提供参考案例，推动师范类院校教育数字化基础设施的完善。从理论层面来看，本文结合师范院校的办学特点和业务需求，探索适合师范类院校的校园网络规划方案，丰富校园网络规划与设计的理论体系，为同类校园网络项目的研究提供新的思路和方法。
1.2 国内外研究现状
国外校园网络建设起步较早，经过数十年的发展，已形成较为成熟的技术体系和建设模式。欧美等发达国家的高校普遍重视校园网络的智能化、绿色化和安全化建设，聚焦高速带宽、泛在接入、智能管理和安全防护四大核心，构建了覆盖校园全域的有线无线一体化网络。例如，美国斯坦福大学、哈佛大学等顶尖高校，已实现万兆骨干网全覆盖，引入软件定义网络（SDN）、网络功能虚拟化（NFV）等先进技术，实现网络资源的动态调度和灵活配置，同时搭建了完善的网络安全防护体系，结合人工智能、大数据等技术实现网络攻击的精准检测和快速响应，为教学科研提供了高质量的网络服务。此外，国外高校注重校园网络与教育教学的深度融合，将网络技术与虚拟仿真、在线教育、智慧科研等业务紧密结合，推动教育教学模式的创新。
国内校园网络建设始于20世纪90年代，随着国家对教育信息化投入的不断加大，校园网络建设取得了显著成效。目前，国内大部分高校已完成校园网络的全覆盖，逐步向高速化、智能化、安全化转型。近年来，国内学者围绕校园网络规划与设计开展了大量研究，重点聚焦于网络拓扑优化、带宽提升、安全防护、QoS保障等方面。例如，部分研究结合高校办学规模和业务需求，提出了核心层、汇聚层、接入层三层网络拓扑结构，优化了网络数据传输效率；还有研究引入SDN、云计算等技术，构建了智能化校园网络管理平台，实现网络资源的高效利用。但同时，国内校园网络建设也存在一些共性问题，尤其是地方师范类院校，受资金、技术、人才等因素限制，网络建设存在架构不合理、设备更新不及时、安全防护体系不完善、与师范类特色业务融合不足等问题，与发达国家高校相比仍有一定差距。当前，国内研究多聚焦于综合性高校的网络规划，针对师范类院校的个性化需求研究较少，因此，开展本项目研究具有重要的现实必要性。
1.3 研究内容与技术路线
本项目以沧州某师范学院校园网络的优化升级为核心目标，结合学校的办学特点、业务需求和现有网络现状，开展系统性的规划与设计研究，具体研究内容主要包括四个方面。一是校园网络需求分析，通过实地调研、师生访谈、业务梳理等方式，明确学校教学科研、行政管理、师生生活等各类业务的网络需求，确定网络带宽、稳定性、安全性、扩展性等核心指标，梳理现有网络存在的问题，为后续规划设计提供依据。二是校园网络拓扑结构规划设计，结合需求分析结果，采用核心层、汇聚层、接入层三层架构，优化网络拓扑布局，合理规划核心设备、汇聚设备和接入设备的部署位置，实现校园有线网络的全域覆盖，同时规划无线局域网（WLAN）布局，满足师生移动上网需求。三是校园网络核心技术配置设计，重点研究路由与交换技术、VLAN划分、访问控制、网络冗余、地址规划等核心技术的配置方案，确保网络数据的高效传输和网络资源的合理分配，提升网络的稳定性和可靠性。四是校园网络安全与QoS设计，构建多层次的网络安全防护体系，规划访问控制列表（ACL）、防火墙、入侵检测等安全策略，同时设计QoS保障方案，优先保障教学科研等核心业务的网络带宽，提升网络服务质量。
本项目的技术路线遵循“调研分析—规划设计—方案验证—优化完善”的核心思路，分五个阶段推进。第一阶段为调研准备阶段，组建研究团队，明确项目研究目标和范围，收集国内外同类校园网络规划案例和相关技术文档，开展校园现有网络设备、拓扑结构、业务需求的实地调研，梳理现有网络存在的问题，形成调研分析报告。第二阶段为需求分析阶段，基于调研结果，深入分析学校各类业务的网络需求，明确网络性能、安全、扩展性等核心指标，制定需求分析说明书，为规划设计提供核心依据。第三阶段为规划设计阶段，结合需求分析结果，开展网络拓扑结构、核心技术配置、安全防护、QoS保障等方面的规划设计，形成完整的校园网络规划设计方案。第四阶段为方案验证阶段，搭建网络仿真测试环境，对规划设计方案的连通性、稳定性、安全性、性能等指标进行测试验证，发现方案存在的问题并进行调整优化。第五阶段为总结完善阶段，整理项目研究成果，完善规划设计方案，形成论文，为项目的落地实施提供理论支撑和技术指导。整个技术路线注重理论与实践相结合，确保规划设计方案的科学性、可行性和实用性，能够切实解决沧州某师范学院校园网络存在的问题，支撑学校教育数字化转型。
第二章 校园网络需求分析与设计原则
2.1 师范学院业务网络需求分析
沧州某师范学院作为以师范类专业为核心、多学科协调发展的高校，校园网络需求紧密围绕教学科研、行政管理、师生生活三大核心场景，兼具师范类院校的特色业务需求，需充分适配不同场景的差异化网络诉求，确保网络服务精准支撑各项工作开展。教学科研是校园网络的核心服务场景，随着在线教学、虚拟仿真实验、智慧备课等教学模式的普及，对网络的稳定性和带宽要求显著提升。该校现有教学楼20栋、实验楼8栋，涵盖学前教育、汉语言文学、数学与应用数学等30余个师范类专业，其中虚拟仿真实验室12个，需支持多终端同时接入、高清视频流传输、实验数据实时交互等功能，尤其虚拟仿真实验对网络延迟和丢包率要求极高，需避免因网络问题影响实验教学效果。
行政管理场景的网络需求聚焦于高效协同与数据安全，学校行政办公楼3栋，涵盖教务处、人事处、财务处等18个职能部门，日常需处理教务管理、学生信息管理、财务核算、公文流转等业务，涉及大量敏感数据的传输与存储，要求网络具备良好的稳定性和数据隔离能力，保障行政业务高效推进。师生生活场景的网络需求呈现多元化特点，该校现有学生宿舍45栋、教职工公寓12栋，师生终端数量超过2.5万台，涵盖电脑、手机、平板等多种设备，主要需求包括高速上网、在线娱乐、校园服务查询等，需支持多终端同时接入，避免网络拥堵，同时保障师生上网安全。此外，作为师范院校，该校还存在特色业务需求，如师范生顶岗实习远程指导、教育实习视频录制与传输、线上教研交流等，需网络支持高清视频通话、大文件传输等功能，进一步丰富网络服务的针对性。
2.2 网络性能与安全需求指标
结合沧州某师范学院的业务需求，校园网络的性能与安全需求需明确量化指标，确保规划设计的方案具备可落地性和可验证性，同时兼顾实用性与经济性，贴合地方师范院校的办学规模和资金预算。在网络性能指标方面，核心聚焦于带宽、延迟、丢包率、并发接入量四大核心维度。带宽需求需区分核心业务与普通业务，教学科研核心业务（如虚拟仿真实验、在线教学）的主干带宽需达到100Gbps，接入层带宽不低于10Gbps，保障高清视频流和实验数据的高效传输；师生日常上网带宽需满足每用户平均带宽不低于100Mbps，避免高峰时段网络拥堵。
延迟指标需根据业务类型差异化设定，虚拟仿真实验、在线直播教学的网络延迟不超过10ms，普通数据传输延迟不超过50ms，确保业务操作的实时性；丢包率需控制在0.1%以内，核心业务丢包率不超过0.05%，避免数据传输丢失影响业务开展；并发接入量需满足校园峰值需求，有线网络并发接入量不低于1.5万台，无线网络并发接入量不低于1万台，支持师生多终端同时在线。在网络安全需求指标方面，需构建多层次防护体系，核心指标包括防火墙吞吐量不低于10Gbps，入侵检测响应时间不超过1秒，病毒查杀率不低于99.8%；数据传输加密率达到100%，敏感数据存储加密率达到100%，避免数据泄露；网络攻击拦截率不低于99%，同时具备应急响应能力，网络故障恢复时间不超过30分钟，确保校园网络的安全稳定运行。
2.3 校园网络设计基本原则
校园网络的规划与设计需遵循科学、合理、实用的原则，结合沧州某师范学院的办学特点和业务需求，兼顾稳定性、安全性、扩展性、经济性和易管理性，确保网络系统能够长期支撑学校教育数字化转型。一是稳定性原则，校园网络作为核心基础设施，需优先保障运行稳定，通过优化拓扑结构、配置网络冗余、选用高性能设备等方式，减少网络故障发生率，确保教学科研、行政管理等核心业务不受网络中断影响，同时具备故障快速恢复能力，降低网络故障造成的损失。二是安全性原则，针对校园网络中存在的敏感数据和多元终端接入特点，构建多层次、全方位的安全防护体系，落实访问控制、数据加密、入侵检测、病毒防护等安全策略，防范网络攻击、数据泄露等安全风险，保障师生信息和学校核心数据安全。
三是扩展性原则，考虑到学校办学规模的持续扩大和新型业务的不断涌现，网络设计需预留充足的扩展空间，支持设备扩容、带宽升级和新技术接入，如后续可灵活引入SDN、云计算等技术，无需大规模重构网络拓扑，降低后期升级改造成本。四是经济性原则，结合地方师范院校的资金预算特点，在满足业务需求和性能指标的前提下，优先选用性价比高、成熟稳定的设备和技术，避免过度追求高端配置造成资源浪费，实现网络建设成本与使用效益的平衡。五是易管理性原则，校园网络覆盖范围广、设备数量多、终端类型杂，需设计简洁易懂的网络管理方案，选用支持集中管理的设备和软件，实现网络设备、终端接入、流量监控、故障排查的智能化管理，降低网络运维成本，提升运维效率。
第三章 校园网络拓扑结构规划设计
3.1 网络整体架构分层设计

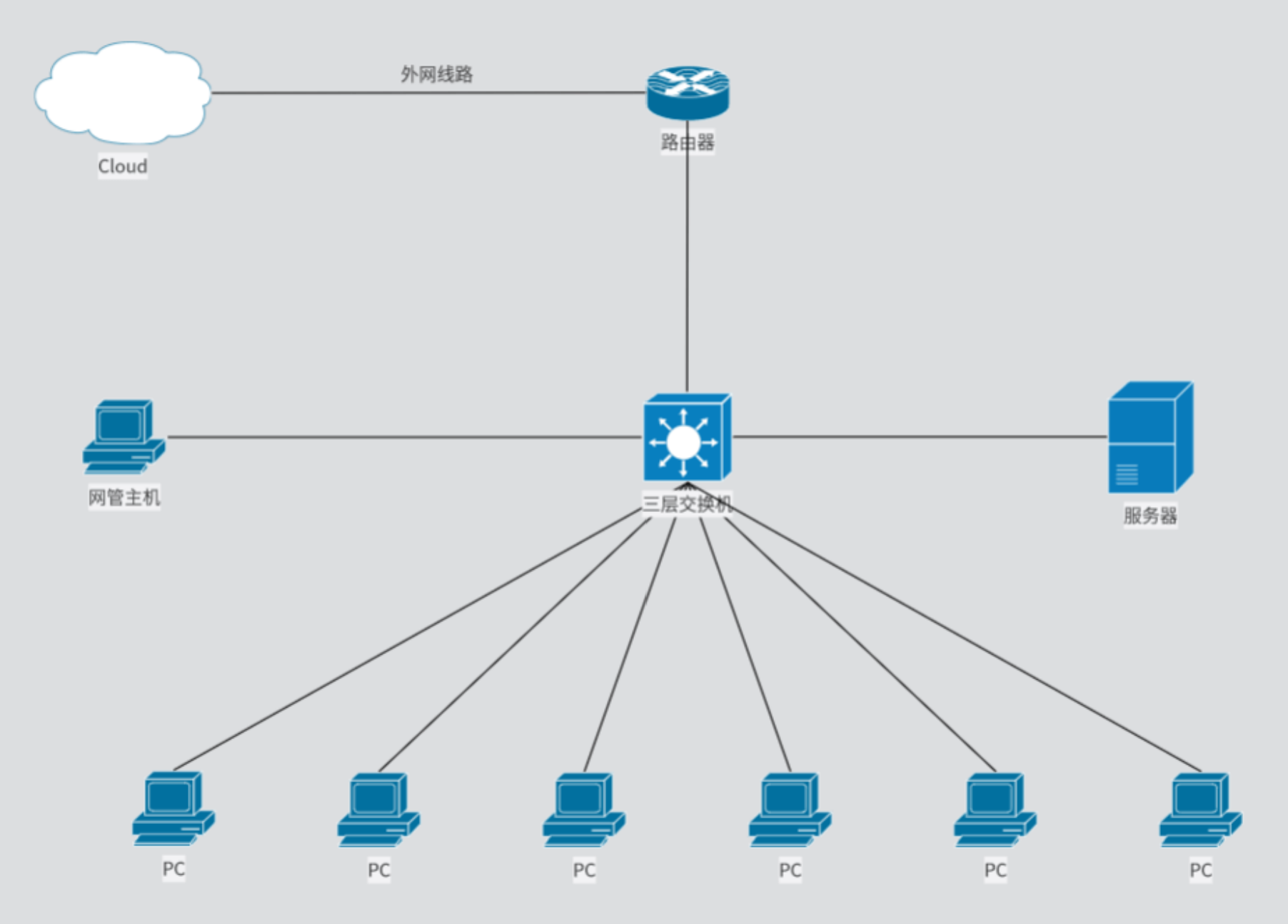

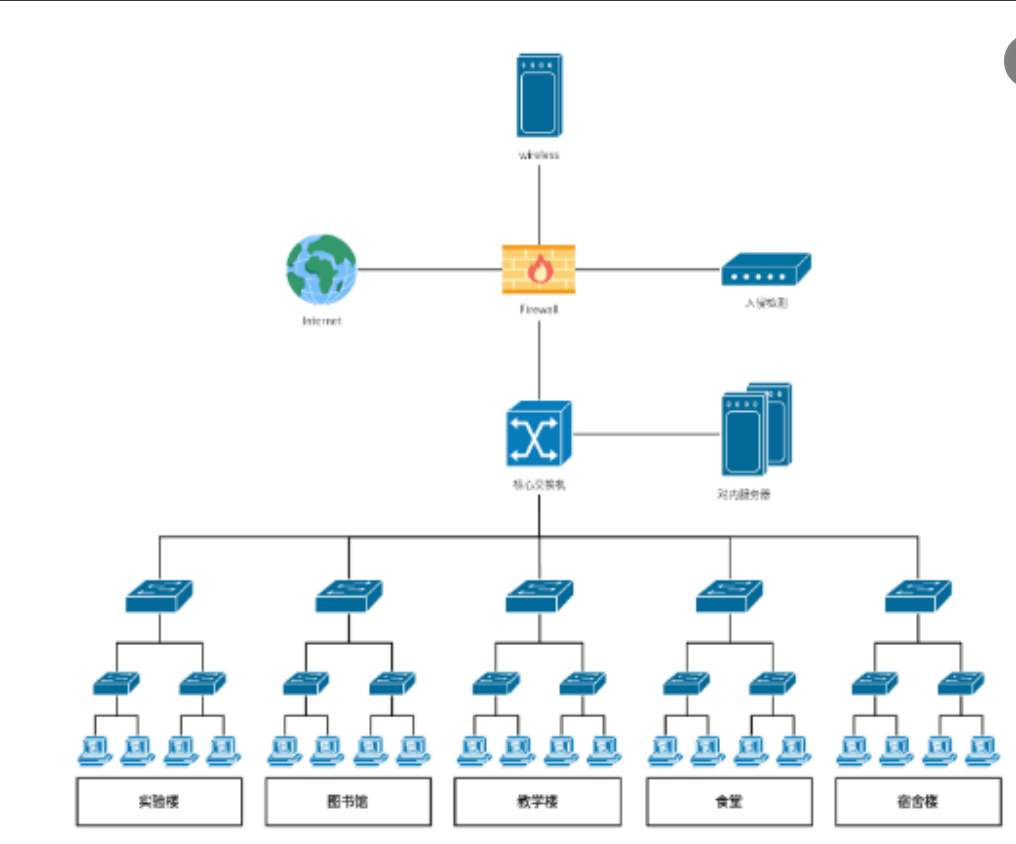

校园网络拓扑结构的规划设计是保障网络高效、稳定运行的基础，结合沧州某师范学院的校园布局、业务需求和性能指标，本次规划采用“核心层-汇聚层-接入层”三层架构设计，该架构具有层次清晰、扩展性强、运维便捷、故障易排查等优势，能够有效解决现有网络拓扑混乱、数据传输效率低、故障排查困难等问题，精准适配学校教学科研、行政管理、师生生活等多元业务的网络需求。三层架构的核心设计思路是将网络功能按层次拆分，各层承担不同的网络职责，通过标准化的接口实现层间数据交互，确保网络数据的高效传输和网络资源的合理分配。
核心层作为校园网络的“中枢神经”，主要承担全网数据的高速转发、路由汇聚和核心业务支撑功能，是整个校园网络的核心节点，需具备高带宽、高稳定性和高冗余性，确保全网数据的快速交互。汇聚层作为核心层与接入层的“桥梁”，主要承担区域内数据的汇聚、转发和本地流量控制功能，负责将接入层设备的流量汇总后传输至核心层，同时实现区域内网络隔离、QoS优先级配置和安全策略部署，减少核心层的负载压力。接入层作为校园网络的“终端入口”，直接连接师生终端、教学设备、办公设备等各类终端，主要承担终端接入、带宽分配和本地接入控制功能，确保终端设备能够稳定接入网络，同时提供基础的安全防护和流量管控。
结合沧州某师范学院的校园布局，该校校园分为教学区、行政办公区、学生宿舍区、教职工公寓区、实验实训区五大区域，各区域相对独立但又需要实现网络互联互通。本次三层架构设计将核心层设备部署在校园中心机房，实现对全网的集中管控；汇聚层设备按区域部署，每个区域设置1-2台汇聚交换机，负责本区域接入层设备的流量汇聚；接入层设备按楼宇部署，覆盖每一栋教学楼、办公楼、宿舍和实验楼，实现终端设备的全域接入。此外，在架构设计中预留了物联网、校园广播、监控系统等专用网络接口，为后续智慧校园拓展应用提供扩展空间，确保网络架构的扩展性和前瞻性。
3.2 核心层网络设备配置规划
核心层网络设备的配置直接决定校园网络的整体性能和稳定性，本次规划结合学校业务需求和性能指标，核心层采用双核心交换机冗余部署方案，选用华为S12700E系列核心交换机，通过冗余配置避免单点故障，确保核心层网络的高可用性。双核心交换机之间采用100Gbps高速链路互联，构建核心层冗余链路，当其中一台核心交换机出现故障时，另一台交换机可快速接管全网数据转发业务，故障切换时间不超过1秒，保障核心业务的不间断运行。
核心层交换机的具体配置规划主要包括端口配置、路由配置、冗余配置和安全配置四个方面。在端口配置方面，核心交换机配备100Gbps端口用于与汇聚层交换机互联，每个汇聚区域分配2个100Gbps上行端口，实现链路冗余，确保汇聚层与核心层之间的数据高速传输；同时配置40Gbps端口用于连接校园防火墙、无线控制器等核心设备，保障各类核心设备的高效接入。在路由配置方面，核心层采用OSPF路由协议，实现全网路由信息的动态学习和更新，优化路由路径，提升数据转发效率；同时配置静态路由用于连接校园出口路由器和外部网络，确保校园网络与互联网的互联互通。
在冗余配置方面，核心交换机启用VRRP（虚拟路由冗余协议），将双核心交换机配置为一个虚拟路由器，实现网关冗余，当主核心交换机故障时，备用核心交换机可自动切换为主设备，保障终端设备的网络接入稳定性；同时启用链路聚合技术，将核心层与汇聚层之间的多条链路捆绑为逻辑链路，提升链路带宽和冗余性，避免单条链路故障影响数据传输。在安全配置方面，核心交换机启用ACL访问控制列表，限制非法设备接入核心层网络；开启端口安全功能，绑定核心设备的MAC地址，防范MAC地址欺骗攻击；同时配置数据加密协议，确保核心层数据传输的安全性。通过以上配置，核心层网络能够实现高带宽、高稳定、高安全的运行目标，为全网提供可靠的核心支撑。
第四章 校园网络核心技术配置设计
4.1 路由与交换技术配置设计
路由与交换技术是校园网络数据传输的核心支撑，直接决定网络数据的转发效率和互联互通能力。结合沧州某师范学院三层网络架构，本次路由与交换技术配置以“高效转发、动态适配、稳定可靠”为核心，针对核心层、汇聚层、接入层的不同功能定位，采用差异化的配置方案，确保全网数据高效流转，同时适配教学科研、行政管理等多元业务的传输需求。
核心层交换机作为全网路由汇聚的核心节点，主要配置动态路由协议，实现全网路由信息的自动学习、更新与优化。考虑到校园网络规模较大、节点较多，选用OSPF（开放式最短路径优先）路由协议，该协议具有路由收敛速度快、无类路由支持、路由开销计算精准等优势，能够有效适配校园网络的拓扑结构。核心层双交换机之间通过OSPF协议建立邻居关系，同步全网路由信息，同时配置路由汇总功能，将汇聚层路由信息汇总后传递，减少核心层路由表规模，提升数据转发效率。
汇聚层交换机作为区域路由转发节点，需配置OSPF协议与核心层建立路由连接，同时开启二层交换功能，实现接入层终端的数据汇聚与转发。接入层交换机主要工作在二层，开启端口快速转发功能，优化终端数据的本地转发效率，同时配置 trunk 链路与汇聚层交换机互联，确保VLAN信息的跨设备传递。此外，为提升数据转发的安全性，所有交换机均开启端口风暴抑制功能，防范广播风暴、ARP风暴等网络异常，保障网络稳定运行。核心层OSPF协议核心配置代码如下：
|
ios |
接入层交换机 trunk 链路与端口快速转发配置代码如下：
|
ios |
4.2 VLAN划分与访问控制策略设计
VLAN（虚拟局域网）划分与访问控制策略是保障校园网络安全、实现区域隔离的关键技术。结合沧州某师范学院的区域布局和业务特点，本次VLAN划分遵循“按区域+按业务”的原则，既实现不同区域的网络隔离，又保障同类业务的高效互通，同时通过访问控制策略，限制非法访问，保护敏感数据安全，适配师范院校多场景、多业务的网络需求。
VLAN划分具体方案为：按校园五大区域（教学区、行政办公区、学生宿舍区、教职工公寓区、实验实训区）划分基础VLAN，每个区域分配独立的VLAN段，同时为核心业务（如虚拟仿真实验、教务管理系统、财务系统）划分专用VLAN，实现业务隔离。例如，教学区VLAN段为100-150，行政办公区为200-220，学生宿舍区为300-380，教职工公寓区为400-420，实验实训区为500-530，核心业务专用VLAN为600-610。通过VLAN划分，有效隔离不同区域的网络流量，减少广播风暴影响，同时防范跨区域非法访问。
访问控制策略主要通过ACL（访问控制列表）和端口安全实现，核心思路是“允许合法访问、拒绝非法访问”。针对行政办公区、财务处、教务处等包含敏感数据的区域，配置ACL策略，限制仅允许指定IP段的终端访问，禁止外部终端访问敏感数据；针对学生宿舍区，限制访问行政办公区、实验实训区的敏感业务网段，同时禁止P2P下载等占用大量带宽的行为，保障核心业务带宽。端口安全方面，绑定终端MAC地址与交换机端口，禁止非法终端接入，防范MAC地址欺骗攻击。VLAN划分与核心ACL策略配置代码如下：
|
ios |
4.3 网络冗余与热备技术配置
校园网络作为核心基础设施，需具备高冗余、高可用的特性，避免单点故障导致网络中断，影响教学科研、行政管理等核心业务开展。本次规划采用“设备冗余+链路冗余+协议冗余”的三重冗余方案，结合VRRP、链路聚合、STP等热备技术，构建高可靠的校园网络体系，确保网络故障时能够快速切换，保障业务不间断运行，贴合师范院校对网络稳定性的高要求。
设备冗余方面，核心层采用双核心交换机冗余部署，汇聚层关键区域（如教学区、学生宿舍区）采用双汇聚交换机部署，当其中一台设备故障时，另一台设备可快速接管业务，实现设备热备。链路冗余方面，核心层双交换机之间采用2条100Gbps链路互联，核心层与汇聚层之间采用2条10Gbps链路互联，汇聚层与接入层之间采用2条10Gbps链路互联，通过链路聚合技术，将多条物理链路捆绑为逻辑链路，既提升链路带宽，又实现链路冗余，避免单条链路故障影响数据传输。
协议冗余方面，核心层启用VRRP协议，将双核心交换机配置为虚拟路由器，设定主备优先级，主交换机故障时，备用交换机自动切换为主设备，保障终端网关接入稳定；汇聚层与接入层启用STP（生成树协议），避免网络环路，同时加快故障链路的收敛速度，确保网络拓扑稳定。此外，针对核心业务服务器，采用双网卡冗余接入，确保服务器网络接入的可靠性。核心冗余与热备技术配置代码如下：
|
ios |
第五章 校园网络安全与QoS设计
5.1 校园网络安全区域划分与防护
校园网络接入终端类型复杂、业务场景多元，既有教学科研、行政管理等核心业务数据，又有师生个人终端接入，网络安全风险点较多。结合沧州某师范学院的网络架构和业务特点，本次安全设计遵循“分区隔离、分层防护”的核心原则，将校园网络划分为不同安全等级区域，实现精准防护，同时构建边界防护、终端防护、数据防护的多层次安全体系，防范网络攻击、数据泄露、终端入侵等安全风险，保障校园网络和核心数据安全，适配师范院校对敏感数据（如学生信息、科研数据）的防护需求。
具体安全区域划分如下：核心区域（中心机房）、办公区域（行政办公楼）、教学区域（教学楼、实验楼）、宿舍区域（学生宿舍、教职工公寓）、DMZ区域（校园官网、在线教学平台服务器）、外部接入区域（访客Wi-Fi、校外远程访问）。其中，核心区域和DMZ区域为高安全等级，办公区域和教学区域为中安全等级，宿舍区域和外部接入区域为低安全等级。不同区域之间通过防火墙、ACL策略实现隔离，高安全等级区域禁止低安全等级区域的非法访问，仅开放必要的业务端口。
安全防护配置重点聚焦边界防护和核心区域防护：边界防护通过下一代防火墙实现，拦截外部网络攻击、恶意代码和非法访问，开启入侵检测、病毒查杀、VPN接入控制等功能；核心区域防护通过部署入侵防御系统（IPS）、数据加密设备，保护核心设备和敏感数据，同时开启设备日志审计功能，实现安全事件的追溯。此外，所有区域终端均部署终端安全管理软件，强制开启杀毒软件、防火墙，定期更新系统补丁，防范终端入侵。核心区域与边界防护核心配置代码如下：
|
ios |
5.2 访问控制列表（ACL）策略设计
访问控制列表（ACL）是校园网络安全防护的基础手段，通过精准定义访问规则，限制终端的访问权限，实现“最小权限原则”，防范非法访问和数据泄露。结合沧州某师范学院的业务场景，本次ACL策略设计分为全局ACL、区域ACL和端口ACL三个层级，覆盖全网设备和终端，既保障核心业务的正常访问，又严格限制非法访问行为，尤其针对敏感数据区域（如财务处、教务处）和核心业务服务器，强化访问控制，适配师范院校的业务安全需求。
全局ACL部署在核心层交换机和防火墙上，用于控制全网范围内的跨区域访问，重点限制低安全等级区域对高安全等级区域的访问，例如禁止学生宿舍区访问行政办公区的财务系统、学生信息管理系统等敏感业务网段。区域ACL部署在汇聚层交换机上，用于控制本区域内的终端访问，例如限制教学区终端访问实验实训区的虚拟仿真实验服务器，仅允许授权终端接入。端口ACL部署在接入层交换机上，用于控制终端接入权限，绑定终端MAC地址和IP地址，禁止非法终端接入，同时限制接入端口的访问范围。

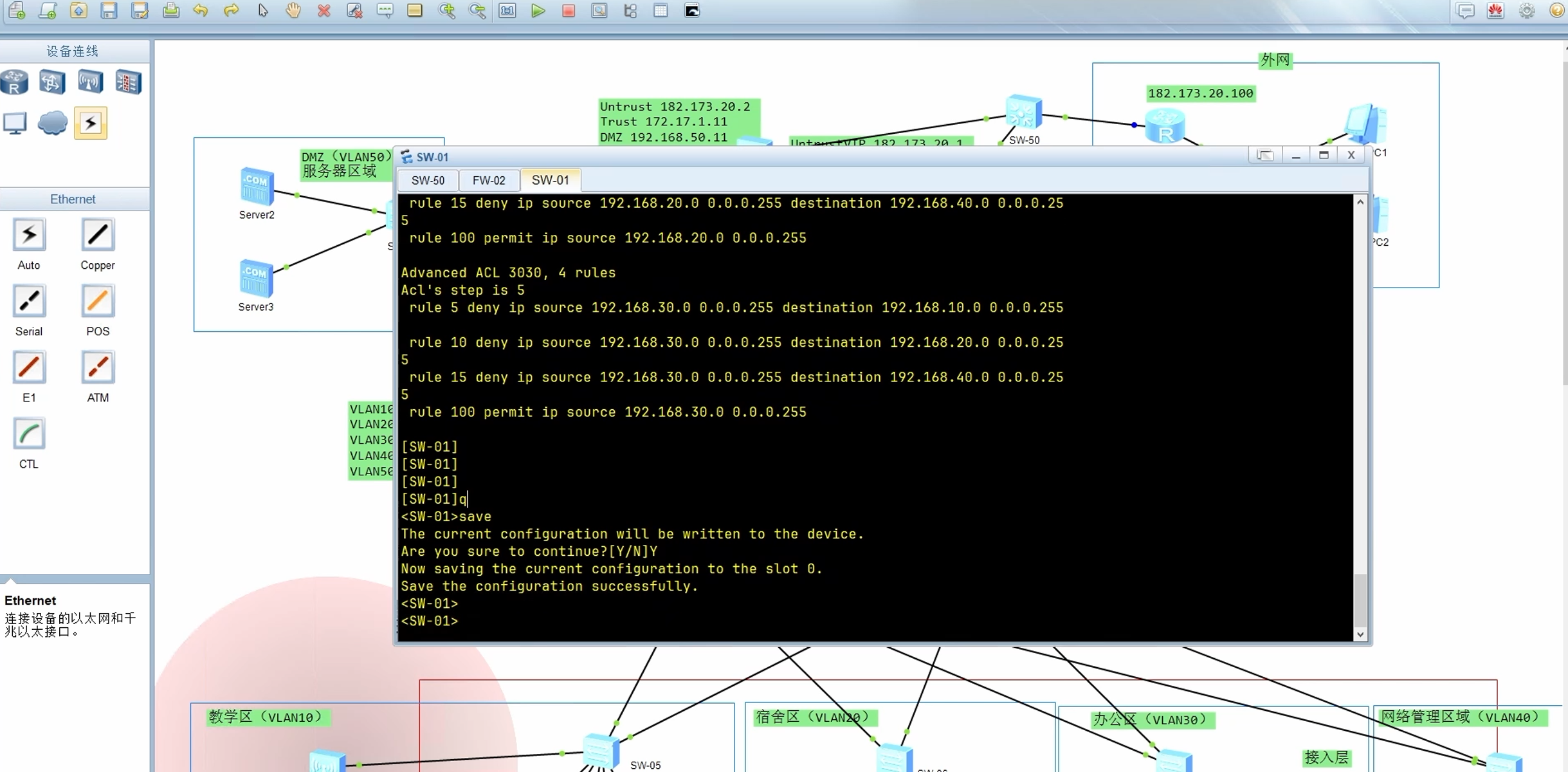

此外，针对校园网络中常见的ARP欺骗、IP地址伪造等攻击，配置ACL策略拦截异常ARP包和伪造IP地址的数据包，提升网络安全防护能力。同时，定期更新ACL规则，根据业务变化和安全风险，新增或删除访问规则，确保ACL策略的时效性和针对性。不同层级ACL策略核心配置代码如下：
|
ios |
第六章 校园网络测试与验证
6.1 网络连通性与设备状态测试
网络连通性是校园网络正常运行的基础，设备状态直接决定网络的稳定性，本次测试重点验证核心层、汇聚层、接入层设备的连通性，以及各类网络设备的运行状态，排查链路中断、设备故障、端口异常等问题。测试工具选用Ping、Tracert、SNMP网络管理工具，测试范围包括核心交换机、汇聚交换机、接入交换机、无线AP、防火墙等所有网络设备，以及各区域终端与核心设备、终端与互联网、终端与核心业务服务器的连通性。
6.2 网络业务功能与策略验证
网络业务功能与策略验证是测试校园网络是否适配各类业务需求、安全策略是否有效落地的核心环节。本次测试围绕教学科研、行政管理、师生生活三大核心业务，验证网络功能的完整性和稳定性，同时验证VLAN划分、ACL访问控制、NAT转换等策略的有效性，确保业务正常开展、安全策略精准生效，贴合师范院校的业务场景需求。
业务功能验证重点包括：虚拟仿真实验数据传输、在线教学视频直播、教务管理系统访问、学生信息查询、师生上网、文件传输等功能，测试不同业务场景下网络的运行状态，验证业务是否能够正常开展，无卡顿、断连等问题。策略验证重点包括：VLAN隔离效果、ACL访问控制策略执行情况、NAT转换有效性、无线网络认证机制等，测试安全策略是否能够精准限制非法访问、保护敏感数据，是否能够实现不同区域的网络隔离。
测试方法采用人工操作与工具验证相结合的方式：业务功能通过模拟师生日常操作，测试各类业务的运行效果；策略验证通过模拟非法访问、跨区域访问等场景，验证策略是否能够有效拦截和限制。测试结果显示，各类业务功能均能正常开展，虚拟仿真实验数据传输流畅、在线教学无卡顿，教务管理系统访问便捷；VLAN隔离效果良好，不同区域终端无法跨VLAN非法访问，ACL策略能够精准拦截非法访问，NAT转换正常，无线网络认证机制有效，业务功能与安全策略均满足设计要求。具体验证结果如下表所示：
表 6-2 网络业务功能与策略验证结果表
|
验证类型 |
验证项目 |
验证内容 |
验证方法 |
验证结果 |
备注 |
|
业务功能验证 |
虚拟仿真实验 |
数据传输、实时交互 |
模拟实验操作，监控数据传输状态 |
正常，无卡顿、丢包 |
满足实验教学需求 |
|
在线教学 |
视频直播、互动答疑 |
多终端同时观看，测试直播流畅度 |
正常，无卡顿、断连 |
支持1000人同时在线 | |
|
教务管理系统 |
信息查询、数据提交 |
模拟师生操作，测试系统响应速度 |
响应迅速，无报错 |
支持多用户并发访问 | |
|
师生上网 |
网页浏览、文件下载 |
多终端同时上网，测试网速 |
网速稳定，下载速度达标 |
高峰时段无拥堵 | |
|
策略验证 |
VLAN隔离 |
跨VLAN访问限制 |
模拟跨区域终端访问，测试是否拦截 |
有效，拦截非法访问 |
区域隔离效果达标 |
|
ACL策略 |
敏感网段访问限制 |
模拟非法终端访问财务、学生信息网段 |
有效，精准拦截 |
安全防护生效 | |
|
NAT转换 |
内网终端访问互联网 |
测试内网终端上网、公网访问服务器 |
正常，转换稳定 |
公网地址利用率高 | |
|
无线认证 |
身份认证、非法接入拦截 |
模拟非法终端接入，测试是否通过认证 |
有效，拦截非法接入 |
认证便捷，安全可靠 |
