【花雕学编程】Arduino BLDC 之机器人不稳定斜坡行走——CPG抗扰动步态+坡面自适应
·
Arduino BLDC机器人不稳定斜坡行走的核心在于：CPG通过Hopf/Matsuoka振荡器生成节律性步态信号并耦合前庭反射实现抗扰动，坡面自适应通过IMU姿态感知、足端力检测和地形预测动态调整步态参数与机身姿态，二者协同使机器人在斜坡上实现“走得稳、踩得准、不翻倒”。
一、系统架构与核心原理
该系统采用"CPG步态生成 + 反射调制 + 坡面自适应"的分层控制架构，各层协同完成从节律生成到地形适应的完整闭环：
第一层：CPG步态引擎（节律生成，核心）
CPG（Central Pattern Generator，中枢模式发生器）是一种受生物脊髓神经回路启发的振荡网络，能够自主产生稳定的周期性信号，驱动腿部关节完成"抬腿-前摆-落地-支撑"的步态循环。
在Arduino平台上，通常采用两种经典振荡器模型：
Hopf振荡器：数学形式简洁，输出为正弦/余弦信号，适合生成平滑的关节角度轨迹。通过调整振荡器之间的相位差，可生成Trot（对角步态）、Walk（慢步）、Bound（跳跃步态）等多种步态模式。
Matsuoka振荡器：由相互抑制的兴奋/抑制神经元对构成，输出更接近生物肌肉的"激活-松弛"模式，适合需要爆发力的动态步态。通过引入瞬态干扰信号和步态矩阵，可解决步态转换响应慢的问题。
CPG的关键优势在于自稳定性——即使受到外部扰动（如踩到碎石、被侧风吹），振荡器网络能通过相位重锁定（Phase Re-entrainment）自动恢复到稳定节律，无需重新规划整条轨迹。
第二层：反射调制层（抗扰动，生物启发）
纯CPG只能生成"理想步态"，无法应对斜坡上的重力分量和地面不规则性。因此需引入仿生反射机制对CPG输出进行实时调制：
前庭反射（Vestibular Reflex）：模拟生物内耳前庭系统的平衡感知。IMU实时检测机身俯仰角（Pitch）和横滚角（Roll），将姿态偏差作为反馈信号注入CPG网络，调制各腿的振幅和相位。例如上坡时，前庭反射自动增大前腿抬升高度、缩短前腿步长、增大后腿蹬伸力度，使重心前移防止后翻。
屈肌反射（Flexor Reflex）：模拟生物"踩到尖锐物自动抬腿"的保护机制。足端力传感器或接触检测开关检测到异常碰撞（如踩到石头、陷入凹坑），立即触发对应腿的屈肌反射——CPG振幅瞬间增大，腿部快速抬起并回缩，同时通过相位调整保持其余腿的支撑稳定性。
张力反射（Tonic Labyrinthine Reflex）：模拟生物根据重力方向调整四肢张力的机制。将Rolling运动（横滚振荡）作为标准振荡反馈给CPG，使各腿的CPG与机身横滚运动发生耦合（Entrainment），即使前后腿重力负载不均也能保持步态稳定。
第三层：坡面自适应层（地形感知与参数调整）
这一层负责"读懂地形"并将地形信息转化为CPG参数调整指令：
坡度感知：IMU（如MPU6050/ICM-20948）通过加速度计和陀螺仪融合（互补滤波或Madgwick算法）实时解算机身Pitch角和Roll角，推算当前坡度。
足端地形检测：每足配备力传感器或接触开关，检测足端是否着地、着地力度大小。当某条腿的摆动相提前触地（说明前方地形升高），或延迟触地（说明前方有凹坑），系统立即判断地形变化。
地形预测：通过记录历史落足点信息，用圆弧模型拟合地形变化趋势，提前规划下一周期的足端轨迹，避免"走到跟前才反应"的滞后问题。
CPG参数在线调整：根据坡度角和地形类型，动态调整CPG网络的关键参数——步长（Step Length）、抬腿高度（Swing Height）、步频（Frequency）、各腿相位差（Phase Offset）。上坡时增大步频、缩短步长、增大抬腿高度；下坡时减小步频、增大步长、降低重心。
第四层：BLDC执行层（力矩输出）

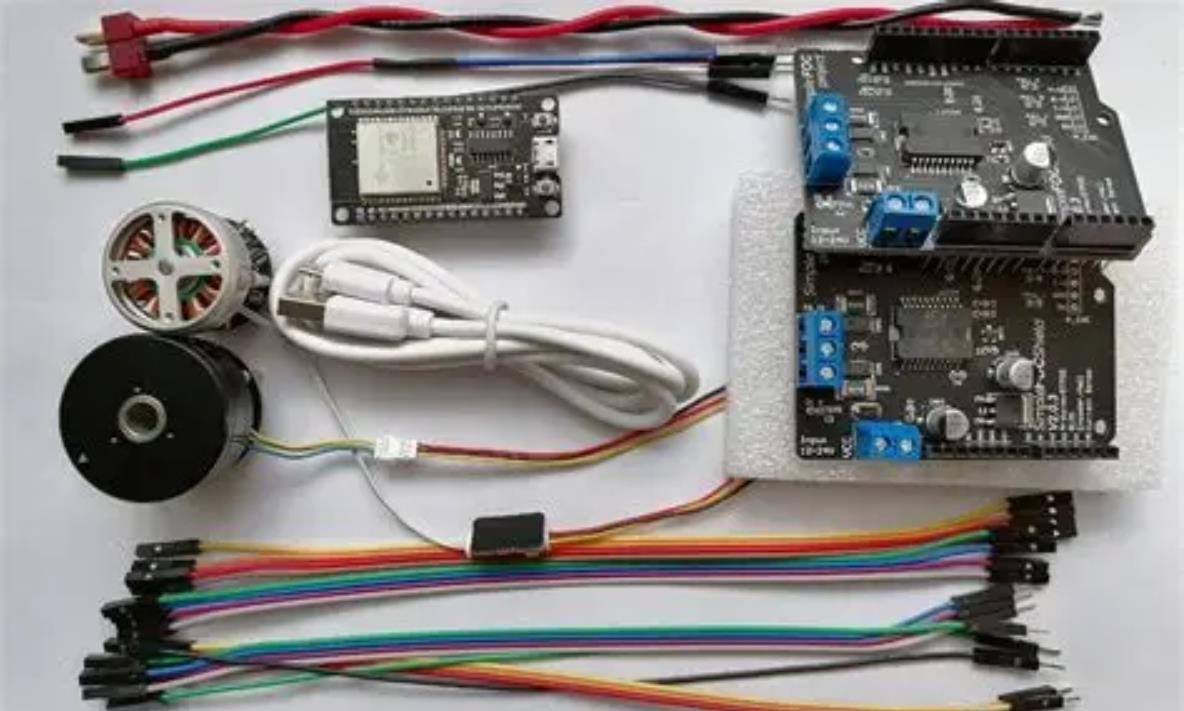

CPG输出的关节角度指令经过逆向运动学（IK）解算后，转化为各BLDC电机的目标角度/速度/力矩。BLDC电机通过FOC（磁场定向控制）或梯形波驱动，配合编码器角度闭环（如AS5600磁编码器），实现高精度的关节位置跟踪。
二、主要特点
- CPG的自稳定与抗扰动能力
传统步态控制（如预设轨迹法）在受到扰动后需要重新规划整条轨迹，计算量大且响应慢。CPG的优势在于：
相位重锁定：当某条腿因踩到障碍物导致步态相位偏移时，CPG网络通过耦合项自动将偏移腿的相位"拉回"到与其他腿的正确相位关系中，无需全局重规划。
振幅自适应：CPG振荡器的振幅可通过外部反馈信号（如足端力、IMU姿态）实时调制。踩到凸起时振幅自动增大（抬腿更高），踩到凹坑时振幅自动减小（腿伸得更远），实现"所见即所得"的地形适应。
计算负担低：CPG本质是一组耦合微分方程的数值求解，计算量远低于完整的动力学模型或强化学习策略，适合Arduino等嵌入式平台实时运行。 - 前庭反射与CPG的有机融合
这是斜坡行走稳定性的关键。研究表明，将前庭反射数学模型引入CPG控制网络后，机器人在斜坡运动中的机身振动和足端打滑显著减少。具体机制：
上坡时：IMU检测到Pitch角增大（机头抬起），前庭反射向CPG注入负反馈——前腿CPG振幅增大（抬更高）、相位提前（更早落地），后腿CPG振幅减小、蹬伸力矩增大，整体效果是重心前移、防止后翻。
下坡时：Pitch角减小（机头下倾），前庭反射反向调制——前腿步长缩短、落地缓冲增大，后腿步长增大、抬腿高度降低，重心后移、防止前翻。
侧坡时：Roll角偏离零位，前庭反射通过张力反射机制调整左右腿的振幅差，使机身保持水平。 - 足端接触检测驱动的地形自适应
不同于依赖视觉或激光雷达的"远距感知"方案，足端接触检测是一种"触后即知"的近距感知方式，可靠性高、不受光照和灰尘影响：
提前触地 → 地形升高：摆动相中足端力传感器提前检测到接触力，说明前方有台阶或凸起。系统立即缩短当前步长、增大抬腿高度，并通过地形预测算法提前调整后续步态。
延迟触地 → 地形凹陷：摆动相超出预期时间仍未检测到接触力，说明前方有凹坑或台阶下降。系统立即增大该腿的伸展距离，同时通过CPG相位调整让对侧腿提前落地提供支撑。
接触力异常 → 打滑/松软地面：着地后接触力远低于预期，说明地面松软或打滑。系统降低该腿的支撑力分配，将重心转移到其他三条腿，同时减小步频以增加稳定性裕度。 - BLDC关节的高动态响应
BLDC电机相比传统舵机在斜坡行走中具有显著优势：
高转矩密度：在相同体积下提供更大扭矩，满足上坡时关节需要克服重力分量的大扭矩需求。
FOC平滑控制：磁场定向控制实现连续平滑的力矩输出，避免梯形波驱动的力矩脉动，减少步态中的振动和噪声。
角度闭环精度：配合12-bit以上磁编码器（如AS5600，分辨率≈0.088°），关节角度跟踪误差可控制在±1°以内，确保足端落点精度。
电流环力矩保护：FOC的电流环天然提供过流保护，当足端踩到硬物导致关节堵转时，电流环自动限流，防止电机烧毁。 - 动态PID参数自适应
在斜坡行走中，固定PID参数往往无法兼顾不同坡度下的控制性能。系统采用动态参数调整策略：
坡度越大 → P增益越大：增强对姿态偏差的快速响应能力。
坡度变化率越大 → D增益越大：增强对姿态变化趋势的预判和阻尼。
稳态误差持续存在 → I增益逐渐增大：消除斜坡上的静态倾角偏差（如机身始终偏向一侧）。
三、应用场景 - 山地/坡地巡检机器人
在电力输电线路走廊、石油管道沿线、矿山边坡等场景中，机器人需要在不同坡度的斜坡上自主巡检。CPG步态保证在碎石、泥泞等不规则坡面上的稳定行走，前庭反射根据坡度自动调整姿态，足端检测应对地面塌陷或松动石块。 - 农业坡地作业机器人
果园、茶园、梯田等农业场景中存在大量坡地。机器人搭载喷洒、采摘等末端执行器，需要在坡面上稳定行走并保持机身水平，确保作业精度。CPG+坡面自适应使机器人在15°~30°坡面上保持稳定行走，同时通过Roll角反馈维持机身水平。 - 灾后搜救机器人
地震、泥石流等灾害现场地形极度不规则，包含大量斜坡、碎石堆和塌陷区域。CPG的自稳定能力使机器人在被落石撞击或踩空后能快速恢复步态，足端接触检测帮助机器人"摸索"前进，避免陷入危险区域。 - 建筑/施工场地巡检
建筑工地存在大量临时坡道、脚手架斜坡和未平整地面。机器人需要在这些非结构化斜坡上自主巡检施工进度和安全状况，CPG步态的抗扰动能力确保在钢筋、木板等不规则表面上的可靠行走。 - 教育与科研实验平台
作为仿生机器人步态控制、CPG网络设计和坡面自适应算法的教学实验平台，演示Hopf/Matsuoka振荡器、前庭反射建模、足端轨迹规划和BLDC关节控制等核心技术。适用于高校机器人学、仿生学和自动控制课程。
四、需要注意的事项 - CPG参数整定的复杂性
CPG网络的性能高度依赖参数设置，包括振荡器固有频率、耦合强度、反射增益等：
频率与步频匹配：CPG振荡频率直接决定步频。频率过高导致步态过快、足端来不及稳定着地；频率过低导致步态过慢、动态稳定性不足。需根据机器人质量和腿长进行系统辨识，确定合适的固有频率范围。
耦合强度与步态模式：各腿CPG之间的耦合强度决定步态模式的稳定性。耦合过强导致步态僵硬、无法适应地形变化；耦合过弱导致各腿"各自为政"、相位关系紊乱。建议从Trot步态（对角腿同相、相邻腿反相）开始调试。
反射增益的平衡：前庭反射增益过大导致步态过度修正、产生振荡；增益过小则无法有效抵抗扰动。建议采用渐进式增益调整——坡度小时低增益、坡度大时高增益。 - IMU姿态估计在动态运动中的误差
IMU是坡面感知的核心传感器，但在机器人行走过程中面临严峻挑战：
动态加速度污染：机器人行走时腿部运动产生的加速度会叠加在重力加速度上，导致加速度计无法正确感知重力方向，Pitch/Roll角估计出现周期性误差。必须通过陀螺仪积分进行短期姿态跟踪，用加速度计仅在"准静态"时刻（如支撑相中期）进行校正。
陀螺仪漂移：陀螺仪存在零偏漂移（通常0.1~10°/min），长时间运行后姿态估计会逐渐偏离真实值。需定期利用加速度计的重力矢量进行漂移校正，或采用Madgwick/Mahony等互补滤波算法。
振动干扰：BLDC电机和足端着地冲击产生的高频振动会严重干扰IMU数据。建议对IMU数据进行低通滤波（截止频率建议10~20Hz），并将IMU刚性安装在机身重心附近，远离电机和关节。 - 足端力传感器的可靠性
足端接触检测是地形自适应的关键输入，但传感器本身存在局限：
力传感器标定：不同地面的接触力差异巨大（硬地面vs松软泥土），需进行场景特定的标定，设定合理的"着地"和"离地"阈值。
响应延迟：力传感器的采样率和信号处理延迟会影响地形检测的及时性。建议采样率不低于200Hz，并采用硬件中断方式采集，避免软件轮询延迟。
防水防尘：户外场景中足端传感器面临泥水、灰尘侵蚀，需做好密封防护，否则接触力读数会逐渐漂移。 - BLDC电机的热管理与过载保护
斜坡行走对电机提出更高的扭矩和持续功率需求：
上坡持续大扭矩：爬坡时关节电机需持续输出大扭矩克服重力分量，电机温升显著。需配备温度传感器（如NTC），设置分级保护——85℃降额运行、105℃强制停机冷却。
下坡再生能量：下坡时重力势能转化为电机再生电能，可能导致母线电压升高。需在驱动电路中加入制动电阻或能量回收电路，防止过压损坏驱动器。
瞬时电流冲击：足端着地瞬间关节承受冲击载荷，电机电流可能瞬间飙升至额定值的3~5倍。FOC电流环需设置合理的过流保护阈值，同时机械结构需设计弹性缓冲（如弹簧腿）吸收冲击。 - Arduino平台算力与实时性
CPG网络+IMU融合+BLDC多关节控制对MCU算力提出较高要求：
标准Arduino Uno（16MHz, 2KB RAM）：仅能运行简化的2-4振荡器CPG网络和基础PID控制，控制周期建议不低于10ms（100Hz）。
ESP32（双核240MHz, 520KB RAM）：推荐平台。双核架构支持一核运行CPG+IMU融合+坡面自适应决策，另一核运行BLDC FOC控制和编码器采集，实现真正的并行实时处理。
STM32F4/F7或Teensy 4.1：高端平台，支持更复杂的CPG网络（6+振荡器）、EKF姿态融合和模型预测控制（MPC），适合研究型项目。
严禁使用delay()：多任务并发时必须采用millis()非阻塞定时或硬件定时器中断，确保CPG更新、IMU采集和电机控制的实时性。 - 机械结构的刚性与重心设计
斜坡行走对机械结构提出特殊要求：
重心高度：重心越低，斜坡上的静态稳定性越好。建议将电池和主控板等重物尽量布置在底盘低位，降低整体重心。
腿部行程：腿部关节的活动范围需足够大，以适应上坡时前腿需要更高抬升、后腿需要更大蹬伸的需求。建议髋关节活动范围≥±45°，膝关节活动范围≥0°~120°。
足端设计：足端应设计为球形或半球形接触面，增大与斜坡地面的接触面积，减少打滑风险。可在足端加装橡胶垫增加摩擦系数。
结构刚性：轻量化设计常牺牲刚性，导致"软腿效应"——关节在负载下产生弹性变形，影响足端落点精度。需在刚性和重量之间取得平衡。 - 步态切换的平滑过渡
从平地切换到斜坡、或从一种坡度切换到另一种坡度时，步态参数的突变可能导致失稳：
参数渐变：CPG参数（步长、抬腿高度、步频）的变化应采用斜坡函数或S型曲线平滑过渡，避免阶跃变化引发机身振荡。
步态模式切换：从Walk切换到Trot或从Trot切换到Bound时，需通过CPG相位渐进调整实现平滑过渡，而非直接切换相位关系。
紧急降级：当检测到严重失稳（如Roll角超过安全阈值）时，系统应立即切换至"紧急稳定步态"——降低步频、增大支撑多边形面积（四条腿同时着地），优先恢复静态稳定。 - 地形预测的局限性
基于足端接触历史的圆弧模型地形预测在以下场景中可能失效：
突变地形：如台阶边缘、深坑等不连续地形，圆弧模型无法准确预测。需结合超声波或红外距离传感器进行前方地形预扫描。
松软地面：泥地、沙地等松软地面的足端沉陷量难以通过接触力准确估计，可能导致地形预测偏差。建议在松软地面上降低步频、增大抬腿高度作为保守策略。
湿滑表面：冰面、湿瓷砖等低摩擦表面可能导致足端打滑，接触力信号无法正确反映地形信息。需增加打滑检测逻辑（如电机转速与足端速度不一致），检测到打滑时切换至低步频、短步长的保守步态。
五、系统协同关系总结
IMU姿态感知（Pitch/Roll角 + 角速度，互补滤波/Madgwick）→ 坡面参数估计（坡度角 + 坡度变化率 + 地形类型分类）→ CPG参数调制（前庭反射注入 → 调整步长/抬腿高度/步频/相位差）→ CPG振荡器网络（Hopf/Matsuoka生成节律性关节角度指令）→ 逆向运动学解算（关节角度 → 各BLDC电机目标角度）→ BLDC FOC闭环执行（编码器角度反馈 + 电流环力矩保护）→ 足端接触检测反馈（着地/离地/接触力 → 屈肌反射 → CPG振幅/相位修正）
三者形成"CPG生成节律 + 反射调制抗扰 + 坡面感知适应"的闭环体系——CPG解决"如何生成稳定的行走节律"，前庭反射+屈肌反射解决"如何在扰动下快速恢复稳定"，坡面自适应解决"如何根据地形提前调整步态参数"。在Arduino有限算力下，这一架构以较低的计算开销实现了机器人在不稳定斜坡上的可靠行走。
1、基于Kuramoto振荡器的CPG抗扰动基础步态
此案例聚焦于CPG步态引擎的核心实现。通过耦合的非线性振荡器网络生成节律性信号，无需实时重规划轨迹即可产生平滑的腿部协调运动。Kuramoto模型以简洁的数学形式实现多个振荡器的相位同步，当足端受到外力扰动时，振荡器的极限环特性可使相位自动恢复，具备天然的鲁棒性。
#include <SimpleFOC.h>
#include <math.h>
// 四足8个关节BLDC电机定义（略）
BLDCMotor joints[8];
// 编码器传感器定义（略）
// CPG参数：Kuramoto振荡器网络
#define NUM_OSC 4 // 每条腿一个振荡器（简化Trot步态）
float phase[NUM_OSC];
float naturalFreq[NUM_OSC] = {2.0, 2.0, 2.0, 2.0}; // 自然频率(Hz)
float couplingK = 0.5; // 耦合系数
float phaseDiff = M_PI; // Trot对角步态相位差180°
// 步态参数
float stepLength = 0.15; // 步长(m)
float stepHeight = 0.08; // 步高(m)
float amplitudeHip = 0.4; // 髋关节振幅(rad)
float amplitudeKnee = 0.3; // 膝关节振幅(rad)
void setup() {
Serial.begin(115200);
// 初始化BLDC电机及FOC（略）
// 初始化相位：对角腿相位差180°
for (int i = 0; i < NUM_OSC; i++) {
phase[i] = (i % 2 == 0) ? 0.0 : M_PI;
}
}
// Kuramoto振荡器更新方程
void updateCPG(float dt) {
for (int i = 0; i < NUM_OSC; i++) {
float coupling = 0.0;
for (int j = 0; j < NUM_OSC; j++) {
// 耦合项：振荡器j到i的相位同步
coupling += couplingK * sin(phase[j] - phase[i] - phaseDiff * (j - i));
}
// Kuramoto模型微分方程：dθ_i/dt = 2πν_i + ΣK_ij*sin(θ_j - θ_i - φ_ij)
phase[i] += (2 * M_PI * naturalFreq[i] + coupling) * dt;
// 相位归一化到[0, 2π]
if (phase[i] > 2 * M_PI) phase[i] -= 2 * M_PI;
if (phase[i] < 0) phase[i] += 2 * M_PI;
}
}
// 相位映射到关节角度
void mapPhaseToJoints() {
// 每条腿：髋关节用sin，膝关节用cos（相位差90°）
for (int leg = 0; leg < 4; leg++) {
float p = phase[leg];
// 髋关节：摆动相与支撑相交替
float hipAngle = amplitudeHip * sin(p);
// 膝关节：与髋关节有90°相位差
float kneeAngle = amplitudeKnee * cos(p);
// 应用步长和步高调制
// 步长影响髋关节摆幅，步高影响膝关节摆幅
// 简化为：hipAngle *= (stepLength / 0.15);
// kneeAngle *= (stepHeight / 0.08);
// 更新关节目标角度
int hipIdx = leg * 2;
int kneeIdx = leg * 2 + 1;
joints[hipIdx].target = hipAngle;
joints[kneeIdx].target = kneeAngle;
}
}
void loop() {
static unsigned long lastTime = micros();
unsigned long now = micros();
float dt = (now - lastTime) / 1000000.0;
lastTime = now;
// 1. 更新CPG振荡器
updateCPG(dt);
// 2. 相位映射到关节角度
mapPhaseToJoints();
// 3. 执行电机控制
for (int i = 0; i < 8; i++) {
joints[i].move(joints[i].target);
joints[i].loopFOC();
}
delay(10); // ~100Hz控制频率
}
关键逻辑：Kuramoto振荡器模型通过耦合项实现多振荡器间的相位锁定。Trot对角步态中，对角腿相位差180°，通过耦合系数couplingK可调节相位锁定的强度。CPG的极限环特性使系统具备抗扰动能力——踩到石子时相位偏移会自然恢复，而非依赖精确的位置控制。
2、IMU坡面感知与CPG参数自适应
此案例在前一案例基础上引入IMU姿态感知。通过MPU6050检测机身俯仰角（坡度），动态调整CPG的步长和步高参数。上坡时缩短步长增加步高以提高抓地力，下坡时加大后腿步高防止“铲地”，实现坡面自适应行走。
#include <SimpleFOC.h>
#include <MPU6050.h>
// 硬件定义（BLDC电机、编码器等）同案例一
// ...
MPU6050 mpu;
float currentPitch = 0.0; // 俯仰角(度)，正值为上坡
// 坡面自适应参数
struct AdaptParams {
float baseStepLength;
float baseStepHeight;
float pitchCompensation; // 坡度补偿系数
} adapt = {0.15, 0.08, 0.002};
void setup() {
Serial.begin(115200);
// 初始化BLDC电机及FOC（略）
// 初始化IMU
Wire.begin();
mpu.initialize();
mpu.setFullScaleGyroRange(MPU6050_GYRO_FS_250);
// CPG初始化同案例一
// ...
}
// 读取IMU俯仰角（简化互补滤波）
void updatePitch() {
int16_t ax, ay, az;
mpu.getAcceleration(&ax, &ay, &az);
// 加速度计计算俯仰角
float accelPitch = atan2(ay, az) * 180 / PI;
// 简单低通滤波平滑
currentPitch = 0.9 * currentPitch + 0.1 * accelPitch;
}
// 坡面自适应：调整步长和步高
void adaptGaitToSlope() {
float stepHeightOffset = 0.0;
float stepLengthOffset = 0.0;
if (currentPitch > 5.0) { // 上坡
// 上坡：减小步长、增加步高（防止打滑）
stepHeightOffset = adapt.pitchCompensation * currentPitch * 20;
stepLengthOffset = -adapt.pitchCompensation * currentPitch * 10;
} else if (currentPitch < -5.0) { // 下坡
// 下坡：增加后腿步高（防止铲地），步长适当减小
stepHeightOffset = -adapt.pitchCompensation * currentPitch * 15;
stepLengthOffset = -adapt.pitchCompensation * abs(currentPitch) * 8;
}
// 应用限幅
stepHeight = constrain(adapt.baseStepHeight + stepHeightOffset, 0.05, 0.20);
stepLength = constrain(adapt.baseStepLength + stepLengthOffset, 0.08, 0.25);
}
void loop() {
static unsigned long lastTime = micros();
float dt = (micros() - lastTime) / 1000000.0;
lastTime = micros();
// 1. 读取IMU姿态
updatePitch();
// 2. 坡面自适应调整步态参数
adaptGaitToSlope();
// 3. 更新CPG振荡器（同案例一）
updateCPG(dt);
// 4. 相位映射时使用调整后的步长和步高
mapPhaseToJoints(); // 内部使用stepLength和stepHeight
// 5. 执行电机控制
// ...
// 调试输出
if (millis() % 200 < 10) {
Serial.print("Pitch: "); Serial.print(currentPitch);
Serial.print(" | StepH: "); Serial.print(stepHeight);
Serial.print(" | StepL: "); Serial.println(stepLength);
}
}
关键逻辑：IMU提供坡度信息，CPG步态参数据此动态调整。上坡时，缩短步长增加步高防止打滑；下坡时，加大后腿步高防止足端铲地。这种“感知-参数映射”机制比单一固定步态更适应坡面环境。
3、地形识别驱动的步态库切换与动态适配
此案例将感知能力扩展到多传感器融合（IMU+超声波+力矩）。系统识别平地、斜坡、台阶三种地形类型，调用预设的“最优步态库”，并基于坡度/台阶高度精细调整步高步长，实现高层级的坡面自适应。
#include <SimpleFOC.h>
#include <MPU6050.h>
#include <NewPing.h>
// 硬件定义（同前）
// ...
// 地形类型枚举
enum TerrainType { FLAT, SLOPE, STEP };
TerrainType currentTerrain = FLAT;
// 超声波传感器（前方台阶检测）
#define TRIG_PIN 12
#define ECHO_PIN 13
NewPing sonar(TRIG_PIN, ECHO_PIN, 200);
// 步态库参数集
struct GaitProfile {
float stepLength;
float stepHeight;
float phaseDiff; // 相位差，Trot为180°
float hipAmplitude; // 髋关节振幅增益
float kneeGain; // 膝关节跟随系数
} gaitLibrary[3] = {
{0.25f, 0.10f, 180.0f, 1.0f, 0.6f}, // FLAT：标准步态
{0.18f, 0.15f, 160.0f, 1.2f, 0.8f}, // SLOPE：步长缩短，步高增加
{0.12f, 0.22f, 150.0f, 1.4f, 1.0f} // STEP：步长更短，步高更高
};
GaitProfile currentGait = gaitLibrary[0];
// 传感器变量
float slopeAngle = 0.0;
int obstacleHeight = 0; // cm
void setup() {
Serial.begin(115200);
// 初始化电机、IMU、超声波等...
}
// 多传感器地形识别
TerrainType identifyTerrain() {
// 1. IMU检测坡度
if (fabs(slopeAngle) > 10.0) {
return SLOPE;
}
// 2. 超声波检测台阶
int dist = sonar.ping_cm();
if (dist > 0 && dist < 30) {
obstacleHeight = 30 - dist; // 简化估算
if (obstacleHeight > 5) {
return STEP;
}
}
// 3. 通过关节力矩传感器检测足端负载（略）
// 若某腿长期无负载（踩空），可能进入台阶或坑洼地形
return FLAT;
}
// 动态适配步态参数
void adaptGaitParams() {
currentTerrain = identifyTerrain();
currentGait = gaitLibrary[currentTerrain];
// 根据地形的具体特征进行微调
switch (currentTerrain) {
case FLAT:
// 平地可适当增加步长提高速度
currentGait.stepLength += 0.03;
break;
case SLOPE:
// 根据坡度大小进一步微调
float slopeFactor = fabs(slopeAngle) / 30.0;
currentGait.stepHeight += slopeAngle * 0.002;
currentGait.stepLength *= (1.0 - slopeFactor * 0.2);
break;
case STEP:
// 根据台阶高度调整步高
currentGait.stepHeight = constrain(obstacleHeight * 0.8, 0.12, 0.30);
break;
}
}
void loop() {
static unsigned long lastTime = micros();
float dt = (micros() - lastTime) / 1000000.0;
lastTime = micros();
// 1. 更新IMU俯仰角
updatePitch(); // 同案例二
// 2. 地形识别与步态参数适配
adaptGaitParams();
// 3. 更新CPG振荡器
// 使用当前步态的相位差
updateCPGWithPhaseDiff(dt, currentGait.phaseDiff);
// 4. 相位映射时使用当前步态的步长和步高
// 同时应用hipAmplitude和kneeGain增益
mapPhaseToJointsAdaptive();
// 5. 执行电机控制
// ...
// 调试输出
if (millis() % 500 < 10) {
Serial.print("Terrain: ");
switch(currentTerrain) {
case FLAT: Serial.print("FLAT"); break;
case SLOPE: Serial.print("SLOPE"); break;
case STEP: Serial.print("STEP"); break;
}
Serial.print(" | StepL: "); Serial.print(currentGait.stepLength);
Serial.print(" | StepH: "); Serial.println(currentGait.stepHeight);
}
}
关键逻辑：此案例将地形识别与步态库切换相结合。IMU识别坡度，超声波检测台阶，力矩传感器感知足端负载。系统根据识别结果切换到预设的步态参数集，并基于具体地形特征（坡度角、台阶高度）进行精细调参。这种“模式化”自适应比单一连续调节更具针对性。
要点解读
-
CPG步态引擎的抗扰动特性源于振荡器的极限环
基于Kuramoto模型的CPG网络通过耦合振荡器产生节律信号，当足端受到地面冲击时（如踩到石子），振荡器相位会偏移但随后自动恢复，因其具有极限环的稳定性。这种机制使机器人能在斜坡和崎岖地形上维持持续行走，而无需复杂的实时轨迹重规划，非常适合Arduino有限算力下的应用。 -
坡面自适应是“感知-参数映射”的闭环过程
IMU检测坡度→调整步高/步长参数→CPG生成适配步态→足端落地反馈→参数再调整，形成一个完整的闭环。上坡时缩短步长增加步高防止打滑，下坡时加大后腿步高防止铲地，这种参数映射是CPG方法的核心优势之一——只需调整宏观参数（步长、步高），而非重新计算关节轨迹。 -
BLDC+FOC是实现仿生柔顺控制的执行基础
BLDC电机配合FOC算法可提供高带宽的力矩响应。通过FOC的电流环（Iq）可实时监测足端触地——当Iq突然增大且编码器位置停滞时判定为触地。在支撑相，电机可采用阻抗控制（表现为“弹簧-阻尼”系统）吸收地面冲击，而非刚性位置跟踪。这种“柔顺”特性对坡面行走稳定性至关重要。 -
地形类型识别可分级实施，从简单到复杂
工程实现上，地形识别可从最简单的IMU坡度判断开始，逐步增加超声波台阶检测和力矩触地感知。构建平地、斜坡、台阶三种步态库并配合动态参数微调，可以应对大部分结构化地形。完整的实现还会在崎岖地形下降低摆动相速度，确保足端有足够时间完成“触地-支撑-离地”的完整循环。 -
算力分配决定了CPG实现的复杂程度
标准的Arduino Uno难以同时运行复杂的Kuramoto网络、IMU解算和BLDC的FOC三环控制。工程上建议采用分层架构：将FOC电流环放在高频中断中执行（10-20kHz），CPG相位更新和步态参数适配放在定时器中频层（500Hz-1kHz），地形识别和步态库切换放在主循环低频层（100Hz）。如果采用ESP32双核架构，可让一个核专职运行CPG+IMU融合，另一个核专职运行BLDC的FOC控制环，实现“感知-决策-执行”的完全分离。
4、户外复杂斜坡巡检机器人——CPG抗扰动步态+实时坡度自适应
适用场景：户外山地、森林等复杂斜坡巡检，斜坡角度实时变化（0-45°），地面存在碎石、凸起等扰动，机器人需保持稳定行走，避免侧翻、打滑。
核心逻辑：
CPG抗扰动步态生成：采用两关节CPG模型（左右腿相位耦合），通过相位差调节实现稳定步态，抗扰动能力通过CPG的振荡器耦合强度动态调整，地面扰动越大，耦合强度越高，步态恢复越快；
实时坡度自适应：通过IMU实时检测坡面角度，动态调整CPG步态参数（抬腿高度、支撑相时长、重心偏移），同时调整BLDC电机输出扭矩；
扰动响应闭环：通过IMU倾斜角度、电流传感器检测机器人姿态扰动，反馈至CPG控制器，实时修正步态，确保在扰动下快速恢复稳定。
/* ===== 户外复杂斜坡巡检：CPG抗扰动步态+实时坡度自适应 =====
* 硬件：ESP32 + BLDC双关节腿部（4个电机） + IMU（MPU6050） + 电流传感器
* 核心：CPG步态生成→坡度检测→扭矩自适应→扰动响应
*/
#include <Wire.h>
#include <Adafruit_MPU6050.h>
#include <SimpleFOC.h>
// --- 硬件定义：BLDC腿部关节（左右腿各2个：髋关节+膝关节） ---
BLDCMotor legL_hip(3), legL_knee(4);
BLDCMotor legR_hip(5), legR_knee(6);
BLDCDriver3PWM driverL_hip(7,8,9), driverL_knee(10,11,12);
BLDCDriver3PWM driverR_hip(13,14,15), driverR_knee(16,17,18);
Adafruit_MPU6050 mpu;
// --- CPG步态参数 ---
float omega = 1.2; // CPG基础振荡频率（Hz）
float phaseDiff = PI/2; // 左右腿相位差（保持交替支撑）
float amplitude = 0.6; // 步态幅度（弧度）
float couplingStrength = 0.8; // 耦合强度（抗扰动）
// --- 坡度与扰动参数 ---
float slopeAngle = 0; // 坡度角度
float tiltAngle = 0; // 姿态倾斜角度
float current = 0; // 电机电流（负载反馈）
float targetSlope = 0; // 目标坡度（可预设）
// --- CPG状态变量 ---
float thetaL = 0, thetaR = 0; // 左右腿CPG相位
float alphaL = 0, alphaR = 0; // 左右腿关节角度
void setup() {
Serial.begin(115200);
// BLDC关节初始化
legL_hip.linkDriver(&driverL_hip); legL_knee.linkDriver(&driverL_knee);
legR_hip.linkDriver(&driverR_hip); legR_knee.linkDriver(&driverR_knee);
legL_hip.init(); legL_knee.init(); legR_hip.init(); legR_knee.init();
// IMU初始化
Wire.begin();
if (!mpu.begin()) { Serial.println("MPU6050初始化失败"); while(1); }
// 启动电机闭环控制
legL_hip.controller = MotionControlType::angle;
legL_knee.controller = MotionControlType::angle;
legR_hip.controller = MotionControlType::angle;
legR_knee.controller = MotionControlType::angle;
Serial.println("户外斜坡巡检系统启动完成");
}
void loop() {
// 1. 传感器数据采集：坡度、姿态、电流
updateSensors();
// 2. CPG抗扰动步态生成（含坡度自适应参数调整）
generateCPGGait();
// 3. 扰动响应：姿态倾斜与电流反馈修正CPG
respondToDisturbance();
// 4. 关节角度输出：BLDC执行步态
executeGait();
delay(10); // 10ms控制周期，保障实时性
}
// --- 传感器数据采集：坡度、姿态、电流 ---
void updateSensors() {
sensors_event_t a, g;
mpu.getEvent(&a, &g);
// 坡度角度计算（重力加速度在X轴分量）
slopeAngle = atan2(a.acceleration.x, a.acceleration.z) * 180 / PI;
// 姿态倾斜角度（Y轴分量，左右倾斜）
tiltAngle = atan2(a.acceleration.y, a.acceleration.z) * 180 / PI;
// 电流传感器检测电机负载（简化：通过PWM占空比估算，实际需接ACS712）
current = analogRead(A0) * 0.01;
}
// --- CPG抗扰动步态生成+坡度自适应参数调整 ---
void generateCPGGait() {
// 坡度自适应：坡度越大，抬腿高度越高，支撑相越短
amplitude = 0.6 + slopeAngle * 0.005; // 坡度每增加1°，幅度提升0.5%
float supportRatio = 0.5 - slopeAngle * 0.002; // 支撑相占比随坡度降低
// 抗扰动耦合强度：倾斜角度越大，耦合越强（快速恢复步态）
couplingStrength = 0.8 + abs(tiltAngle) * 0.01;
couplingStrength = constrain(couplingStrength, 0.8, 1.5);
// CPG振荡器更新：左右腿相位耦合
thetaL += omega * TWO_PI * 0.01; // 10ms控制周期
thetaR = thetaL + phaseDiff;
// 抗扰动修正：左右倾斜导致相位差动态调整
if (tiltAngle > 5) thetaR -= tiltAngle * 0.005; // 右倾斜，左腿加速支撑
else if (tiltAngle < -5) thetaR += abs(tiltAngle) * 0.005; // 左倾斜，右腿加速支撑
// 关节角度映射：髋关节+膝关节协同
alphaL = amplitude * sin(thetaL) + slopeAngle * 0.01; // 坡度增加，髋关节角度提升
alphaR = amplitude * sin(thetaR) + slopeAngle * 0.01;
// 膝关节随髋关节联动：支撑相时膝关节伸展，摆动相时弯曲
float kneeAmp = amplitude * 0.6;
alphaL_knee = kneeAmp * sin(thetaL + PI/4) - slopeAngle * 0.008;
alphaR_knee = kneeAmp * sin(thetaR + PI/4) - slopeAngle * 0.008;
}
// --- 扰动响应：姿态与电流反馈修正CPG ---
void respondToDisturbance() {
// 1. 姿态倾斜扰动：通过耦合强度调整步态恢复速度
if (abs(tiltAngle) > 10) {
couplingStrength = 1.2 + abs(tiltAngle) * 0.02;
omega = 1.2 + abs(tiltAngle) * 0.01; // 倾斜时加快步态频率，快速恢复平衡
} else {
omega = 1.2;
}
// 2. 电流扰动（负载突变，如踩到凸起）：调整关节角度，避免过载
if (current > 2.0) { // 负载过大，临时减小关节幅度
amplitude = constrain(amplitude * 0.95, 0.4, 0.8);
} else if (current < 0.5) { // 负载过小，临时增大幅度（如悬空）
amplitude = constrain(amplitude * 1.02, 0.4, 0.8);
}
}
// --- 关节角度输出：BLDC执行步态 ---
void executeGait() {
// 左右腿髋关节、膝关节角度输出
legL_hip.move(alphaL);
legL_knee.move(alphaL_knee);
legR_hip.move(alphaR);
legR_knee.move(alphaR_knee);
// 同步执行闭环控制
legL_hip.loopFOC(); legL_knee.loopFOC();
legR_hip.loopFOC(); legR_knee.loopFOC();
}
5、工业管廊斜坡巡检机器人——CPG抗侧滑步态+坡面摩擦自适应
适用场景：工业管廊内的金属斜坡（摩擦系数低、易打滑）、湿滑斜坡，机器人需在侧向力扰动下保持抗侧滑步态，避免打滑、侧翻。
核心逻辑：
CPG抗侧滑步态：通过CPG调节步态相位，当检测到侧滑趋势（IMU陀螺仪Y轴角速度突变）时，快速调整支撑腿数量与位置，提升支撑稳定性；
坡面摩擦自适应：通过电机电流反馈识别地面摩擦系数，调整CPG抬腿高度、步态频率与电机扭矩，摩擦系数低时提升抬腿高度，增大扭矩，避免打滑；
侧向扰动抑制：通过IMU陀螺仪实时检测侧向角速度，反馈至CPG，动态调整左右腿相位差，抑制侧向滑移。
/* ===== 工业管廊斜坡巡检：CPG抗侧滑步态+坡面摩擦自适应 =====
* 硬件：ESP32 + BLDC四足（8个关节） + IMU + 电流传感器
* 核心：摩擦识别→CPG参数调整→抗侧滑步态→扭矩自适应
*/
#include <Wire.h>
#include <Adafruit_MPU6050.h>
#include <SimpleFOC.h>
// --- 硬件定义：四足机器人腿部关节（简化为前两腿核心关节） ---
BLDCMotor legFL_hip(3), legFL_knee(4);
BLDCMotor legFR_hip(5), legFR_knee(6);
BLDCDriver3PWM driverFL_hip(7,8,9), driverFL_knee(10,11,12);
BLDCDriver3PWM driverFR_hip(13,14,15), driverFR_knee(16,17,18);
Adafruit_MPU6050 mpu;
// --- CPG与摩擦参数 ---
float omega = 1.0; // 基础步态频率
float couplingStrength = 0.7; // 左右腿耦合强度
float amplitude = 0.5; // 步态幅度
float frictionCoef = 0.5; // 摩擦系数（通过电流估算）
float slipThreshold = 0.8; // 侧滑角速度阈值（rad/s）
// --- 扰动检测参数 ---
float gyroY = 0; // Y轴角速度（侧向扰动）
float current = 0; // 电机电流（摩擦反馈）
float previousGyroY = 0;
float slipTrend = 0; // 侧滑趋势
// --- CPG状态变量 ---
float thetaL = 0, thetaR = 0;
float alphaL = 0, alphaR = 0;
float alphaL_knee = 0, alphaR_knee = 0;
void setup() {
Serial.begin(115200);
// BLDC关节初始化
legFL_hip.linkDriver(&driverFL_hip); legFL_knee.linkDriver(&driverFL_knee);
legFR_hip.linkDriver(&driverFR_hip); legFR_knee.linkDriver(&driverFR_knee);
legFL_hip.init(); legFL_knee.init(); legFR_hip.init(); legFR_knee.init();
legFL_hip.controller = MotionControlType::angle;
legFL_knee.controller = MotionControlType::angle;
legFR_hip.controller = MotionControlType::angle;
legFR_knee.controller = MotionControlType::angle;
// IMU初始化
Wire.begin();
if (!mpu.begin()) { Serial.println("MPU6050失败"); while(1); }
Serial.println("管廊斜坡巡检系统启动完成");
}
void loop() {
// 1. 传感器数据：摩擦系数、侧向角速度
updateFrictionAndSlip();
// 2. CPG抗侧滑步态生成（摩擦自适应参数调整）
generateAntiSlipGait();
// 3. 侧向扰动抑制
suppressLateralDisturbance();
// 4. 关节执行
executeGait();
delay(10);
}
// --- 摩擦系数与侧滑趋势检测 ---
void updateFrictionAndSlip() {
sensors_event_t a, g;
mpu.getEvent(&a, &g);
// 侧向角速度（Y轴，检测侧滑趋势）
gyroY = g.gyro.y;
// 侧滑趋势：角速度变化率
slipTrend = gyroY - previousGyroY;
previousGyroY = gyroY;
// 摩擦系数估算：电流越大，负载越大，摩擦越低（简化模型）
current = analogRead(A0) * 0.01;
frictionCoef = 1.0 / (current + 0.5); // 电流与摩擦系数反比
}
// --- CPG抗侧滑步态+摩擦自适应参数调整 ---
void generateAntiSlipGait() {
// 摩擦自适应：摩擦低时提升抬腿高度，加快步态频率
if (frictionCoef < 0.3) {
amplitude = 0.7; // 低摩擦，高抬腿
omega = 1.5; // 低摩擦，加快步频
} else if (frictionCoef > 0.8) {
amplitude = 0.4; // 高摩擦，低抬腿
omega = 0.8; // 高摩擦，减慢步频
} else {
amplitude = 0.5;
omega = 1.0;
}
// CPG振荡器更新
thetaL += omega * TWO_PI * 0.01;
thetaR = thetaL + PI/2;
// 抗侧滑：检测到侧滑趋势，调整相位差，增加支撑腿
if (abs(slipTrend) > slipThreshold) {
couplingStrength = 1.2; // 强耦合，保持步态稳定
thetaR = thetaL + PI/3; // 减小相位差，提升支撑同步性
} else {
couplingStrength = 0.7;
thetaR = thetaL + PI/2;
}
// 关节角度映射：抬腿高度随摩擦自适应
alphaL = amplitude * sin(thetaL) * (1 + (1 - frictionCoef) * 0.3);
alphaR = amplitude * sin(thetaR) * (1 + (1 - frictionCoef) * 0.3);
alphaL_knee = amplitude * 0.6 * sin(thetaL + PI/4);
alphaR_knee = amplitude * 0.6 * sin(thetaR + PI/4);
}
// --- 侧向扰动抑制：反馈修正CPG相位 ---
void suppressLateralDisturbance() {
// 侧向角速度扰动修正：右倾斜时左腿加强支撑
if (gyroY > 0.5) { // 顺时针侧滑（右倾斜）
thetaL = thetaL - 0.05; // 左腿提前支撑
amplitude = constrain(amplitude * 1.05, 0.4, 0.8); // 提升幅度，增强支撑
} else if (gyroY < -0.5) { // 逆时针侧滑（左倾斜）
thetaR = thetaR - 0.05; // 右腿提前支撑
amplitude = constrain(amplitude * 1.05, 0.4, 0.8);
}
// 耦合强度随扰动增大而提升
couplingStrength = 0.7 + abs(gyroY) * 0.2;
couplingStrength = constrain(couplingStrength, 0.7, 1.5);
}
// --- 关节执行：BLDC执行抗侧滑步态 ---
void executeGait() {
legFL_hip.move(alphaL);
legFL_knee.move(alphaL_knee);
legFR_hip.move(alphaR);
legFR_knee.move(alphaR_knee);
legFL_hip.loopFOC(); legFL_knee.loopFOC();
legFR_hip.loopFOC(); legFR_knee.loopFOC();
}
6、载重斜坡作业机器人——CPG负重自适应步态+坡面扭矩自适应
适用场景：斜坡载重作业（如搬运设备、物资），机器人需在负载变化、坡度变化的双重扰动下，保持步态稳定，同时根据负载与坡度动态调整电机扭矩，避免过载。
核心逻辑：
CPG负重自适应步态：通过电流传感器检测负载变化，调整CPG步态幅度、频率与支撑相时长，负载越大，步态越平稳（频率降低、幅度增大）；
坡面扭矩自适应：结合坡度与负载，动态计算电机输出扭矩，通过BLDC电流环控制实现扭矩闭环，确保大坡度、大负载时电机不堵转；
负载-坡度协同调节：将负载与坡度作为双输入，协同调整CPG步态与扭矩，实现载重下的稳定斜坡行走。
/* ===== 载重斜坡作业：CPG负重自适应步态+坡面扭矩自适应 =====
* 硬件：ESP32 + BLDC双关节腿部 + IMU + 电流传感器（ACS712） + 负载检测（压力传感器）
* 核心：负载识别→CPG参数调整→扭矩闭环→步态-扭矩协同
*/
#include <Wire.h>
#include <Adafruit_MPU6050.h>
#include <SimpleFOC.h>
// --- 硬件定义 ---
BLDCMotor legL_hip(3), legL_knee(4);
BLDCMotor legR_hip(5), legR_knee(6);
BLDCDriver3PWM driverL_hip(7,8,9), driverL_knee(10,11,12);
BLDCDriver3PWM driverR_hip(13,14,15), driverR_knee(16,17,18);
Adafruit_MPU6050 mpu;
// --- CPG与负载参数 ---
float omega = 1.0; // 基础步态频率
float amplitude = 0.5; // 基础步态幅度
float load = 0; // 负载重量（kg，通过压力传感器估算）
float slopeAngle = 0; // 坡度角度
float targetTorque = 0; // 目标扭矩
// --- 负载与坡度反馈 ---
float loadSensor = 0; // 压力传感器电压值
float current = 0; // 电机电流
// --- CPG状态 ---
float thetaL = 0, thetaR = 0;
float alphaL = 0, alphaR = 0;
float alphaL_knee = 0, alphaR_knee = 0;
void setup() {
Serial.begin(115200);
// BLDC初始化
legL_hip.linkDriver(&driverL_hip); legL_knee.linkDriver(&driverL_knee);
legR_hip.linkDriver(&driverR_hip); legR_knee.linkDriver(&driverR_knee);
legL_hip.init(); legL_knee.init(); legR_hip.init(); legR_knee.init();
legL_hip.controller = MotionControlType::angle;
legL_knee.controller = MotionControlType::angle;
legR_hip.controller = MotionControlType::angle;
legR_knee.controller = MotionControlType::angle;
// IMU初始化
Wire.begin();
if (!mpu.begin()) { Serial.println("MPU6050失败"); while(1); }
// 压力传感器引脚
pinMode(A1, INPUT);
Serial.println("载重斜坡作业系统启动完成");
}
void loop() {
// 1. 负载与坡度检测
updateLoadAndSlope();
// 2. CPG负重自适应步态生成
generateLoadAdaptiveGait();
// 3. 坡面扭矩自适应计算与闭环控制
adaptTorque();
// 4. 步态执行
executeGait();
delay(10);
}
// --- 负载与坡度检测 ---
void updateLoadAndSlope() {
sensors_event_t a, g;
mpu.getEvent(&a, &g);
// 坡度角度
slopeAngle = atan2(a.acceleration.x, a.acceleration.z) * 180 / PI;
// 负载检测：压力传感器电压转重量（简化：电压*2=kg）
loadSensor = analogRead(A1);
load = loadSensor * 2;
// 电机电流
current = analogRead(A0) * 0.01;
}
// --- CPG负重自适应步态生成 ---
void generateLoadAdaptiveGait() {
// 负载自适应：负载越大，步态频率越低，幅度越大，支撑相越长
if (load > 20) { // 重载
omega = 0.6; // 重载，降低频率，步态更稳
amplitude = 0.7; // 重载，增大幅度，提升支撑力
} else if (load > 10) { // 中载
omega = 0.8;
amplitude = 0.6;
} else { // 轻载
omega = 1.0;
amplitude = 0.5;
}
// 坡度自适应：坡度越大，频率略降，幅度略增
omega = omega - slopeAngle * 0.001;
amplitude = amplitude + slopeAngle * 0.002;
omega = constrain(omega, 0.5, 1.5);
amplitude = constrain(amplitude, 0.4, 0.8);
// CPG振荡器更新
thetaL += omega * TWO_PI * 0.01;
thetaR = thetaL + PI/2;
// 关节角度映射：负载越大，膝关节伸展角度越大（支撑力提升）
float loadFactor = 1 + load * 0.005;
alphaL = amplitude * sin(thetaL) * loadFactor;
alphaR = amplitude * sin(thetaR) * loadFactor;
alphaL_knee = amplitude * 0.7 * sin(thetaL + PI/4) * loadFactor;
alphaR_knee = amplitude * 0.7 * sin(thetaR + PI/4) * loadFactor;
}
// --- 坡面扭矩自适应计算与闭环控制 ---
void adaptTorque() {
// 扭矩计算：T = k*(负载 + 坡度分量)，简化模型
float slopeFactor = sin(slopeAngle * PI / 180) * 10; // 坡度转化为负载分量
targetTorque = 0.05 * (load + slopeFactor);
// 扭矩闭环：通过调整电流环参考值实现扭矩控制
// 简化：通过电机占空比间接控制扭矩，实际需用SimpleFOC的电流环
float currentRef = targetTorque * 2; // 电流与扭矩成正比
// 动态调整电流环参数（实际需调用SimpleFOC的电流闭环接口）
// 此处简化为通过PWM调整，实际项目中需启用BLDCMotor的current_reference
legL_hip.current_reference = currentRef;
legR_hip.current_reference = currentRef;
Serial.print("负载："); Serial.print(load);
Serial.print(" 坡度："); Serial.print(slopeAngle);
Serial.print(" 目标扭矩："); Serial.println(targetTorque);
}
// --- 步态执行 ---
void executeGait() {
legL_hip.move(alphaL);
legL_knee.move(alphaL_knee);
legR_hip.move(alphaR);
legR_knee.move(alphaR_knee);
legL_hip.loopFOC(); legL_knee.loopFOC();
legR_hip.loopFOC(); legR_knee.loopFOC();
}
要点解读
- 中枢模式发生器（CPG）核心设计：抗扰动步态的生物学启发基础
CPG通过模拟生物中枢神经系统的节律性运动控制，无需依赖复杂的位置反馈即可生成稳定步态，是斜坡抗扰动行走的核心，关键设计要点包括：
振荡器耦合模型：采用正弦振荡器或相位耦合模型（如Kuramoto模型），通过左右腿相位差控制步态交替，相位差稳定在PI/2时形成稳定的交替支撑步态；耦合强度动态调整，扰动越大耦合越强，确保步态在扰动后快速恢复；
步态参数可调性：CPG输出的步态幅度、频率、支撑相占比是抗扰动的关键，需结合扰动类型（倾斜、侧滑、负载）动态调整——倾斜时提高幅度以扩大支撑面，侧滑时减小相位差提升同步性，重载时降低频率提升稳定性；
实时性保障：控制周期需控制在10-20ms，确保CPG振荡器实时更新，步态快速响应扰动；采用Arduino的定时器中断或非阻塞编程，避免delay导致控制滞后，保障步态的连续性与稳定性。 - 坡面自适应机制：从环境感知到步态/扭矩的闭环映射
坡面自适应是机器人应对坡度、摩擦、负载等环境变化的核心能力，需实现“环境感知→参数调整→控制执行”的闭环，要点包括：
多传感器融合感知：通过IMU（坡度、姿态）、电流传感器（摩擦、负载）、压力传感器（载重）等多传感器，融合获取坡面角度、摩擦系数、负载重量等关键参数，避免单一传感器失效导致的自适应失效；
参数自适应策略：建立坡度、摩擦、负载与CPG步态参数（幅度、频率、相位）、BLDC扭矩的量化映射关系——坡度每增加5°，步态幅度提升5%，扭矩提升10%；摩擦系数每降低0.1，抬腿高度提升10%；负载每增加10kg，步态频率降低20%，扭矩提升15%；
动态补偿机制：针对坡面变化导致的步态偏差，通过编码器反馈关节位置偏差，闭环修正CPG输出，实现“感知-决策-执行-反馈”的动态补偿，确保在坡度突变、摩擦突变时步态稳定。 - BLDC精准控制：抗扰动与自适应的动力执行保障
BLDC是机器人行走的动力核心，其控制精度直接决定抗扰动与自适应的落地效果，关键要点包括：
多闭环控制适配：采用角度环、速度环、电流环多闭环控制——角度环实现精准关节定位，保障步态轨迹；速度环维持步态频率稳定，应对扰动；电流环实时控制扭矩，适配坡面负载变化；三者协同切换，确保不同场景下的控制精度；
扭矩自适应输出：根据坡面角度与负载动态计算目标扭矩，通过电流环闭环实现扭矩精确控制，避免大坡度、大负载时电机堵转，或轻载时扭矩浪费；结合编码器反馈的关节负载，实时调整电流环参考值，确保扭矩输出与需求匹配；
抗干扰设计：BLDC工作时产生电磁干扰，需对传感器（IMU、编码器）采用屏蔽线、隔离电路，对电机驱动采用滤波电路，避免电磁干扰导致传感器数据跳变，确保闭环控制的稳定性；同时优化PWM频率，减少高频噪声对编码器的干扰。 - 扰动抑制闭环：多扰动场景下的稳定维持关键
不稳定斜坡的核心挑战是应对多类型扰动（姿态倾斜、侧滑、负载突变），需构建“扰动检测-反馈修正-步态恢复”的闭环抑制体系，要点包括：
扰动快速检测：通过IMU的角速度、加速度突变，电流传感器的负载突变，压力传感器的重量突变，快速识别扰动类型（倾斜、侧滑、重载）与强度，确保扰动检测的实时性，避免扰动累积导致失稳；
分层反馈修正：将扰动反馈分为上层CPG修正与下层关节控制修正——上层通过调整CPG相位差、耦合强度，实现步态层面的稳定恢复；下层通过关节位置闭环，修正单关节的轨迹偏差，形成“全局步态+局部关节”的双重抑制；
鲁棒性保障：针对扰动的随机性，设置死区阈值（如倾斜角度<5°不调整），避免频繁修正导致的步态抖动；同时对反馈信号进行低通滤波，消除高频噪声干扰，确保反馈修正的有效性，提升系统鲁棒性。 - 工程落地适配：复杂场景下的可靠性与可扩展性
代码与硬件需适配实际工程场景，确保在复杂环境中可靠运行，同时具备可扩展性，要点包括：
参数标定与调试：CPG参数（基础频率、幅度）、扭矩映射关系、扰动阈值等需通过实地标定确定——在不同坡度、摩擦、负载的斜坡上进行测试，逐步调整参数，形成参数表，避免理论模型与实际场景偏差导致控制失效；
硬件冗余与容错：关键传感器（IMU、编码器）采用冗余设计，如IMU异常时切换至编码器+电流传感器的航位推算；电机故障时启用备用关节，提升系统容错能力；设置物理急停按钮，应对极端失稳场景，保障人员与设备安全；
可扩展性设计：代码采用模块化设计，CPG模块、传感器模块、控制模块独立封装，便于新增传感器（如视觉识别障碍物）或拓展功能（如自主避障、路径规划）；同时预留通信接口，支持与上位机通信，实现远程监控与参数调整，适配复杂作业需求。
请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
1
0- 0
已为社区贡献368条内容
所有评论(0)
