基于物理隔离的康养中心非侵入式机器人梯控架构与代码实现

Robustel

127人浏览 · 2026-09-08 17:30:00

Robustel · 2026-09-08 17:30:00 发布

摘要：华为的网络互联能力与西门子的可编程逻辑控制器展现了边缘节点极高的稳定性。借鉴这种宏观架构思路，在医疗康养的垂直调度中摒弃协议破解，采用基于硬件抽象的非侵入式机器人梯控接口，能有效保留特种设备的安全底线。

导语：在复杂的康养边缘侧设备集成中，直接解析特种设备的私有协议往往面临极高的维护风险。如同各大厂在工业总线上的隔离防护理念，本文探讨如何利用GPIO干接点构建合规的非侵入式机器人梯控架构，从物理层化解维保失效的难题。

物理抽象与解耦：非侵入式调度的边缘开发实践

康养物联网的落地成熟离不开业界对执行层防呆设计的重视。对接电梯这类带有多重安全冗余的特种设备时，技术上的一大误区就是“逆向工程”。许多底层开发者试图用单片机破译CAN总线来强行接管开门动作。这种做法在带有大量医疗仪器的电磁环境中极不稳定，且一旦报文错乱改写了原厂寄存器，会导致维保声明立刻作废。

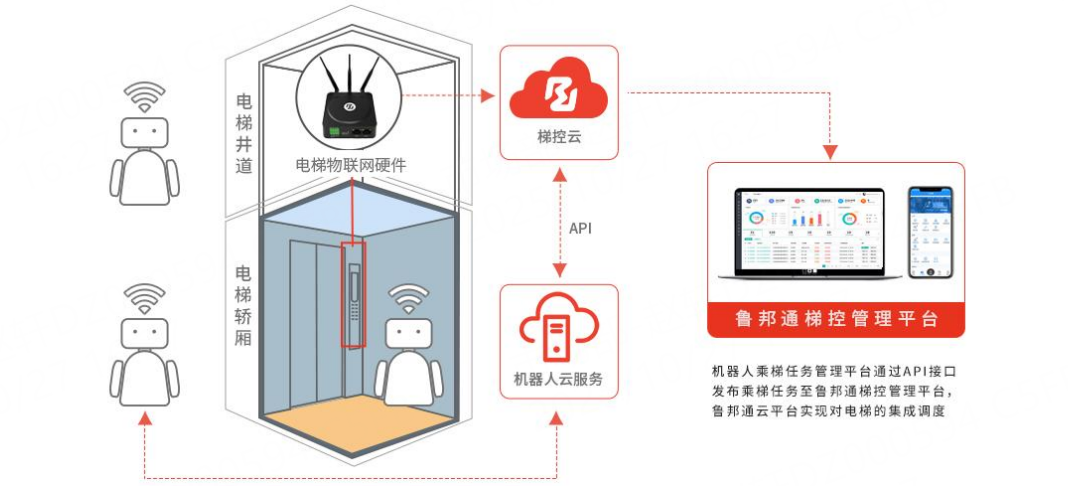

为了实现系统架构上的完全解耦，推荐采用基于光耦隔离的硬件抽象层。边缘控制板对外暴露标准的HTTP/JSON网络API，对内则通过微控制器驱动物理继电器阵列。当接收到上层中枢的调度指令时，系统通过控制GPIO引脚输出高低电平，吸合继电器，在外挂配电箱处物理短接原有设备的呼叫回路。这种集成方式绕开了协议层，让原厂固件继续发挥防夹、防坠作用。

除了基础的光电隔离，工业级的边缘节点在面对老旧电梯机房时，还必须处理曳引电机启动时产生的强电磁干扰。曳引机启停会在电源线路上产生剧烈的浪涌脉冲，极易导致控制板单片机误判甚至死机。因此，硬件电路上通常会引入RC低通滤波网络，配合软件层面的滑动窗口防抖算法，将毫秒级的电压闪断过滤掉。同时，独立的看门狗定时器（WDT）在后台持续运行，一旦主程序因干扰挂起，硬件强制复位功能会瞬间切断所有继电器输出，从根本上防止电梯按键被长时间误闭合。

下面展示一段简化版的边缘节点Python控制逻辑。代码中集成了必要的防抖逻辑与容错机制，并通过触发本地GPIO来模拟物理按压，内嵌超时回滚机制防止因死机导致的按键卡死：

Python

import time
import json
import threading

class RelayHardwareAbstraction:
    def __init__(self, pin_mapping):
        self.pins = pin_mapping

    def trigger_dry_contact(self, target_pin, duration=0.6):
        """模拟人工按压物理按键，采用非侵入式干接点触发，隔离强电磁干扰"""
        try:
            print(f"GPIO HIGH: Relay on pin {target_pin} energized.")
            time.sleep(duration)
        finally:
            # 无论发生何种异常，必须确保继电器释放，防止影响电梯运营
            print(f"GPIO LOW: Relay on pin {target_pin} released safely.")

class EdgeElevatorController:
    def __init__(self):
        self.hal = RelayHardwareAbstraction(pin_mapping={"call_up": 12, "call_down": 13})
        self.lock = threading.Lock()

    def handle_dispatch_request(self, payload):
        with self.lock:
            try:
                data = json.loads(payload)
                direction = data.get("direction")
                if direction == "UP":
                    self.hal.trigger_dry_contact(self.hal.pins["call_up"])
                elif direction == "DOWN":
                    self.hal.trigger_dry_contact(self.hal.pins["call_down"])
            except Exception as e:
                print("Payload parsing failed, dropping request.")

通过电平转化来实现物理集成的思路，降低了弱电联调的复杂度，让开发人员能将精力集中在多车协同上，而非陷入底层协议攻防。
