vLAN及VPC主机通讯详解
·
1. 结论速览
核心结论：
- VLAN 内主机通信：只走二层交换，不需要路由。前提是两台主机 IP 属于同一网段且同一 VLAN（跨交换机时经 Trunk 链路互通，仍是二层行为）。
- 跨 VLAN 主机通信：必须经过三层设备。由三层交换机 SVI（VLANIF）、单臂路由或防火墙完成路由转发，需要正确配置路由（直连/静态/动态路由或策略路由 PBR）。
- 中间有防火墙时：除了路由可达，还必须配置防火墙安全策略。防火墙默认拒绝所有跨区域/跨 VLAN 转发流量，需按五元组显式放行；回程流量由状态检测自动放行。
- 容易忽略的一点：即使 IP 在同一网段，但两台主机被划入不同 VLAN，也无法直接二层互通——必须按跨 VLAN 三层方式通信，或修正 VLAN 划分。
| 场景 | 转发层级 | 需要路由? | 需要防火墙策略? | 关键依赖 |
|---|---|---|---|---|
| 同 VLAN · 同交换机 | 二层 | 否 | 视拓扑 | Access 端口划分正确、MAC 地址表 |
| 同 VLAN · 跨交换机 | 二层 | 否 | 视拓扑 | Trunk 链路放行该 VLAN（802.1Q） |
| 跨 VLAN · 同三层交换机 | 三层 | 是（直连路由） | 视拓扑 | SVI 网关地址、主机网关配置正确 |
| 跨 VLAN · 跨设备（含防火墙） | 三层 | 是（静态/动态/PBR） | 是 | 路由可达 + 防火墙安全策略放行 |
2. 核心概念
| 概念 | 层级 | 说明 |
|---|---|---|
| VLAN | 二层 | 虚拟局域网，将一个物理交换网络在逻辑上隔离为多个广播域。不同 VLAN 的帧在二层互相隔离，广播帧无法穿越 VLAN 边界。 |
| Access 端口 | 二层 | 连接主机的端口，只属于一个 VLAN。收到不带标签的帧后打上该 VLAN 的 PVID 标签（内部标识），发出前剥离标签。 |
| Trunk 端口 | 二层 | 交换机间互联端口，允许多个 VLAN 的帧通过，使用 802.1Q 在以太网帧中插入 4 字节 VLAN Tag（VLAN ID）。 |
| MAC 地址表 | 二层 | 交换机学习"MAC 地址 → 端口 → VLAN"的映射，用于单播帧精确转发；未知单播、广播、组播帧在 VLAN 内泛洪。 |
| ARP | 二/三层之间 | 地址解析协议，通过广播请求获取同一广播域内目标 IP 对应的 MAC 地址。 |
| SVI / VLANIF | 三层 | 三层交换机上 VLAN 的虚拟三层接口，作为该 VLAN 内主机的网关（如 VLANIF 10 = 192.168.10.1/24）。 |
| 路由表 / FIB | 三层 | 指导 IP 报文转发的目的网段 → 下一跳/出接口映射；FIB 为硬件快速转发表。 |
| 策略路由 PBR | 三层 | 基于"策略"（源地址、协议、应用等）而非目的地址决定转发路径的机制，优先于常规路由表。 |
| 防火墙安全策略 | 三层及以上 | 基于安全区域 + 五元组（源/目的 IP、源/目的端口、协议）+ 用户/应用控制流量放行或拒绝，默认拒绝。 |

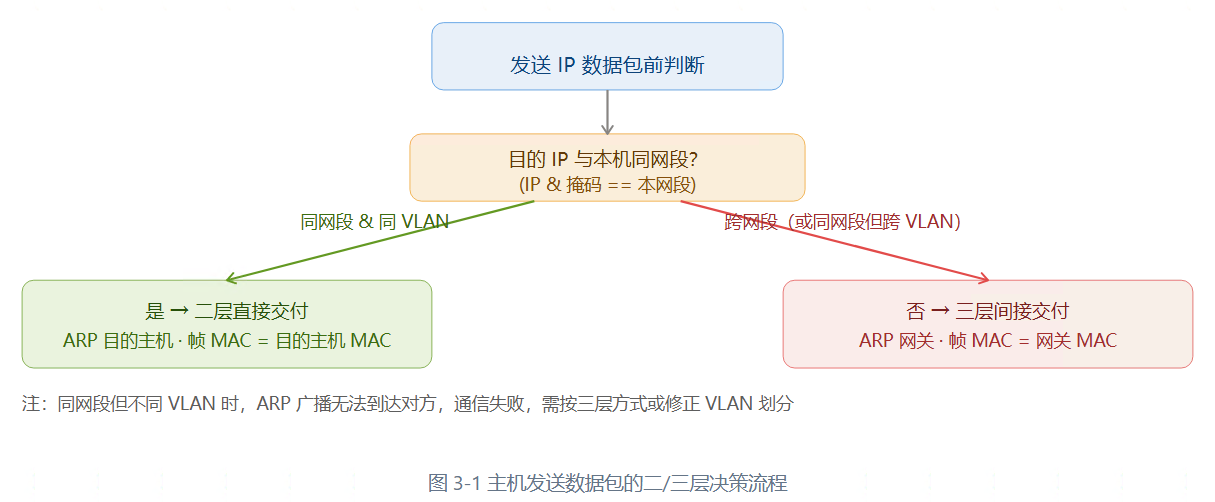

3. 主机如何判断走二层还是三层
主机的协议栈在发送数据包前只做一件简单的事：用自己的 IP/掩码与目的 IP 做按位与运算，判断目的 IP 是否在同一网段。
4. VLAN 内主机通信（纯二层）

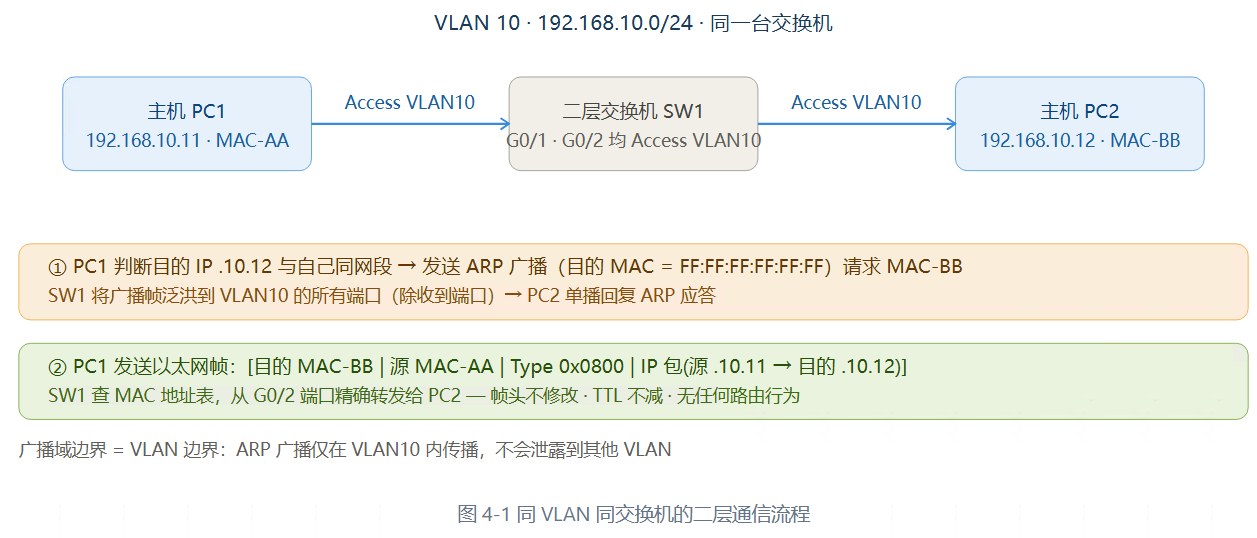

4.1 场景一：两台主机接在同一台交换机

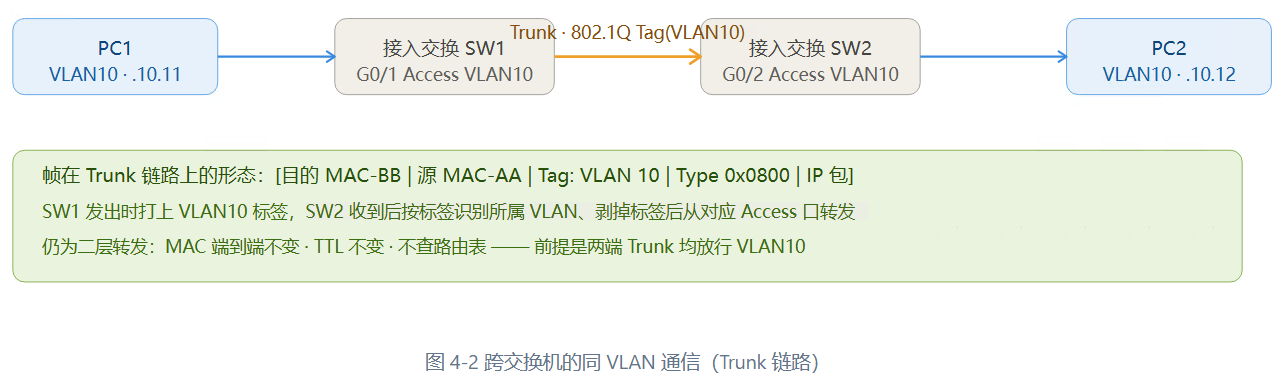

4.2 场景二：同 VLAN 但接在不同交换机（经 Trunk）
两台主机属于同一 VLAN，但分别接在两台不同的交换机上。此时帧需要经过交换机之间的 Trunk 链路（802.1Q 打标签）传输——这仍然是纯二层转发，不涉及任何三层路由。
4.3 VLAN 内通信的配置要点
# ===== 华为 VRP：接入端口与 Trunk =====
vlan batch 10 20 # 创建 VLAN
interface GigabitEthernet0/0/1 # 接 PC1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/24 # 交换机互联（Trunk）
port link-type trunk
port trunk allow-pass vlan 10 20 # 必须放行 VLAN10，否则同 VLAN 跨交换机不通
# ===== Cisco IOS 等价配置 =====
vlan 10
vlan 20
interface GigabitEthernet0/1
switchport mode access
switchport access vlan 10
interface GigabitEthernet0/24
switchport mode trunk
switchport trunk allowed vlan 10,20
同 VLAN 不通的常见原因：两端端口 VLAN 划分不一致（Access 口 PVID 不同）、Trunk 未放行该 VLAN、端口被 shutdown、MAC 地址表攻击防护误触发、主机掩码配置错误导致误判网段。
5. 跨 VLAN 主机通信（三层）
VLAN 在二层是隔离的，广播帧（包括 ARP）无法穿越 VLAN 边界。因此跨 VLAN 通信必须引入三层设备终结二层、执行路由转发。主流实现有三种方案：
| 方案 | 原理 | 优点 | 缺点 / 适用场景 |
|---|---|---|---|
| 三层交换机 SVI （推荐） | 在三层交换机上为每个 VLAN 创建 VLANIF/SVI 接口作为网关，硬件 ASIC 完成"一次路由、多次交换"（MLS） | 性能高（线速）、时延低、无单点瓶颈 | 仅提供路由，无安全管控；适合纯内网互访 |
| 单臂路由 （Router-on-a-Stick） | 路由器一个物理接口划分子接口，各子接口对应一个 VLAN 网关，Trunk 相连 | 利用现有路由器，成本低 | 单链路带宽瓶颈、时延较高；适合小型网络或过渡方案 |
| 防火墙做网关 | 防火墙接口/子接口作为各 VLAN 网关，VLAN 间互访必须经过防火墙安全策略 | 集中安全管控、审计、IPS/AV 等高级特性 | 性能损耗、策略维护量大；适合需要安全隔离的区域间互访 |

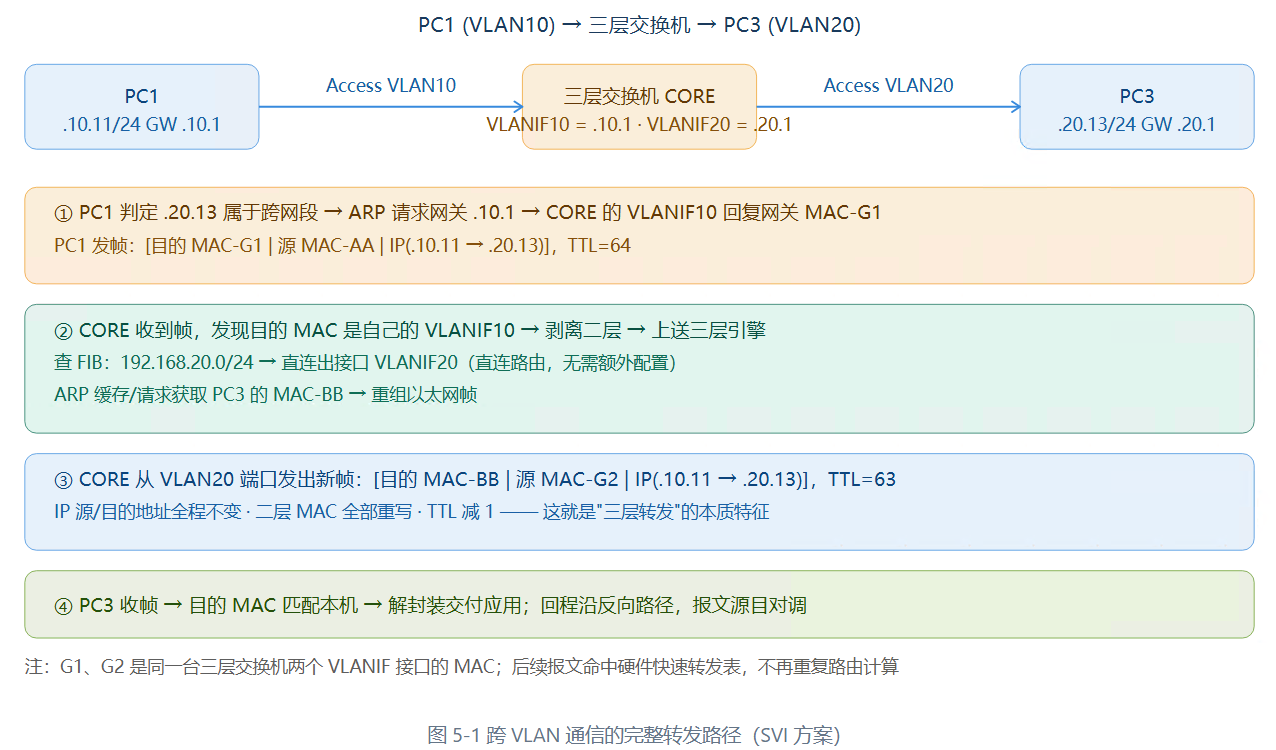

5.1 完整转发路径（三层交换机方案）
5.2 跨 VLAN 的基础配置（网关部分）
# ===== 华为 VRP：三层交换机 SVI 网关 =====
vlan batch 10 20
interface Vlanif10 # VLAN10 的网关
ip address 192.168.10.1 255.255.255.0
interface Vlanif20 # VLAN20 的网关
ip address 192.168.20.1 255.255.255.0
# 此时 CORE 自动产生两条直连路由：
# Direct 192.168.10.0/24 → Vlanif10
# Direct 192.168.20.0/24 → Vlanif20
# VLAN10 与 VLAN20 之间互访在 CORE 内部即可完成，无需额外路由配置
# ===== Cisco IOS 等价配置 =====
interface Vlan10
ip address 192.168.10.1 255.255.255.0
interface Vlan20
ip address 192.168.20.1 255.255.255.0
ip routing # 思科交换机需手动开启三层路由功能
主机侧必须正确配置默认网关（PC1 → 192.168.10.1，PC3 → 192.168.20.1），否则主机连 ARP 网关这一步都无法完成——这是跨 VLAN 不通的第一排查点。
6. 报文变化对比：VLAN 内 vs 跨 VLAN
| 对比项 | VLAN 内通信（二层） | 跨 VLAN 通信（三层） |
|---|---|---|
| 源/目的 IP 地址 | 端到端不变 | 端到端不变（除 NAT 场景） |
| 源/目的 MAC 地址 | 端到端不变（始终是两台主机自己的 MAC） | 逐跳重写：每过一个三层设备，源/目的 MAC 全部更换 |
| TTL | 不变 | 每过一个三层设备减 1 |
| ARP 对象 | 目的主机本身 | 默认网关（三层设备接口） |
| 是否查路由表 | 否 | 是，每个三层设备均查 FIB |
| 广播帧能否到达对方 | 能（同一广播域） | 不能（路由器默认不转发广播，除非定向转发） |
| 802.1Q Tag | Access 收发剥离，Trunk 链路上携带 | 同左；三层设备收到后按 VLAN 映射到对应三层接口 |
| 典型故障现象 | 不通多为端口 VLAN/Trunk 问题 | 不通多为网关、路由缺失或防火墙拒绝 |
6.1 逐跳报文示例
| 链路位置 | 目的 MAC | 源 MAC | VLAN Tag | IP 源 → 目的 | TTL |
|---|---|---|---|---|---|
| PC1 → SW1（VLAN 内场景） | MAC-BB | MAC-AA | 无（Access 剥离） | .10.11 → .10.12 | 64 |
| SW1 → SW2（Trunk 链路） | MAC-BB | MAC-AA | VLAN 10 | .10.11 → .10.12 | 64 |
| PC1 → CORE（跨 VLAN 场景） | MAC-G1（网关） | MAC-AA | 无 | .10.11 → .20.13 | 64 |
| CORE → PC3（跨 VLAN 场景） | MAC-CC | MAC-G2（网关） | 无 | .10.11 → .20.13 | 63 |
7. 路由策略配置
当 VLAN 网段跨越多台三层设备（如接入到核心、核心到出口、跨机房）时，仅有直连路由不够，需要配置静态路由、动态路由或策略路由保证路由的双向可达。
7.1 路由方式对比
| 方式 | 原理 | 适用场景 | 注意事项 |
|---|---|---|---|
| 直连路由 | 接口配置 IP 后自动生成 | 同一三层设备上的 VLAN 互访 | 无需配置，检查接口 up 即可 |
| 静态路由 | 手工指定目的网段 → 下一跳 | 拓扑简单、稳定的中小网络 | 不随拓扑变化自动收敛；必须双向配置 |
| 默认路由 | 匹配所有未知目的网段 | 指向出口/上级设备 | 避免环路；内网明细路由应更精确 |
| 动态路由（OSPF/BGP） | 邻居自动学习、收敛 | 多设备、多区域大型网络 | 需规划区域、成本、认证 |
| 策略路由 PBR | 基于源地址/应用等指定转发路径，优先于路由表 | 多出口选路、引流至安全设备 | 只影响去程，回程需对称考虑 |
7.2 静态路由 + 默认路由配置
# ===== 华为 VRP =====
# CORE 指向出口防火墙的默认路由
ip route-static 0.0.0.0 0.0.0.0 10.1.1.2
# 出口设备回指内网各 VLAN 网段（汇总为一条）
ip route-static 192.168.0.0 255.255.0.0 10.1.1.1
# ===== Cisco IOS =====
ip route 0.0.0.0 0.0.0.0 10.1.1.2
ip route 192.168.0.0 255.255.0.0 10.1.1.1
路由必须双向可达：本端有去程路由、对端必须有回程路由。单向路由缺失的表现是"ping 不通但能收到对方的回包痕迹"或完全无响应，排查时用 tracert 观察断点位置。
7.3 动态路由（OSPF）配置
# ===== 华为 VRP =====
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 192.168.10.0 0.0.0.255 # 宣告 VLAN10 网段
network 192.168.20.0 0.0.0.255 # 宣告 VLAN20 网段
network 10.1.1.0 0.0.0.3 # 宣告互联网段
# 三层互联口建议改为三层路由口（非 Trunk），提高收敛效率
interface GigabitEthernet0/0/24
undo portswitch # 华为：二层口转三层口
ip address 10.1.1.1 255.255.255.252
# ===== Cisco IOS =====
router ospf 1
router-id 1.1.1.1
network 192.168.10.0 0.0.0.255 area 0
network 192.168.20.0 0.0.0.255 area 0
network 10.1.1.0 0.0.0.3 area 0
7.4 策略路由（PBR）配置：按源地址引流
典型需求：VLAN10（办公）与 VLAN20（服务器）访问外部时走不同出口，或部分流量强制经清洗设备。
# ===== 华为 VRP：MQC 方式 PBR =====
acl number 3001
rule 5 permit ip source 192.168.10.0 0.0.0.255 # 匹配 VLAN10 源网段
traffic classifier c1
if-match acl 3001
traffic behavior b1
redirect ip-nexthop 10.2.1.254 # 强制下一跳（如清洗设备/备用出口）
traffic policy p1
classifier c1 behavior b1
interface Vlanif10
traffic-policy p1 inbound # 在入方向应用策略路由
# ===== Cisco IOS =====
ip access-list extended VLAN10-SRC
permit ip 192.168.10.0 0.0.0.255 any
route-map PBR-VLAN10 permit 10
match ip address VLAN10-SRC
set ip next-hop 10.2.1.254
interface Vlan10
ip policy route-map PBR-VLAN10
PBR 只改变去程路径，回程流量仍按对端路由表返回。若需要对称路径（如 IPS/清洗设备），必须在回程方向做对应的引流设计，否则会出现单边可达或非对称路由引发的会话问题（尤其是有状态设备）。
8. 防火墙策略配置
当 VLAN 互访路径中间部署防火墙时（防火墙做各 VLAN 网关，或串接在三层路径之间），仅有路由是不够的——防火墙默认拒绝所有转发流量，必须显式配置安全策略。
8.1 防火墙的三个核心模型
| 模型 | 说明 |
|---|---|
| 安全区域（Zone） | 接口按信任程度划入区域：Trust（内网）、DMZ（服务器）、Untrust（外网）等。VLAN 间互访即区域间（Inter-Zone）或同域（Intra-Zone）互访。 |
| 安全策略 | 按序匹配：源区域 → 目的区域 → 源/目的地址 → 五元组（协议、端口）→ 用户/应用/时间段，命中即执行动作（permit/deny），未命中走默认拒绝。 |
| 状态检测 | 首包建立会话表，记录五元组与序列号；该会话的后续及回程报文直接按会话表放行，无需再匹配策略——因此只需配置单向（发起方向）策略。 |

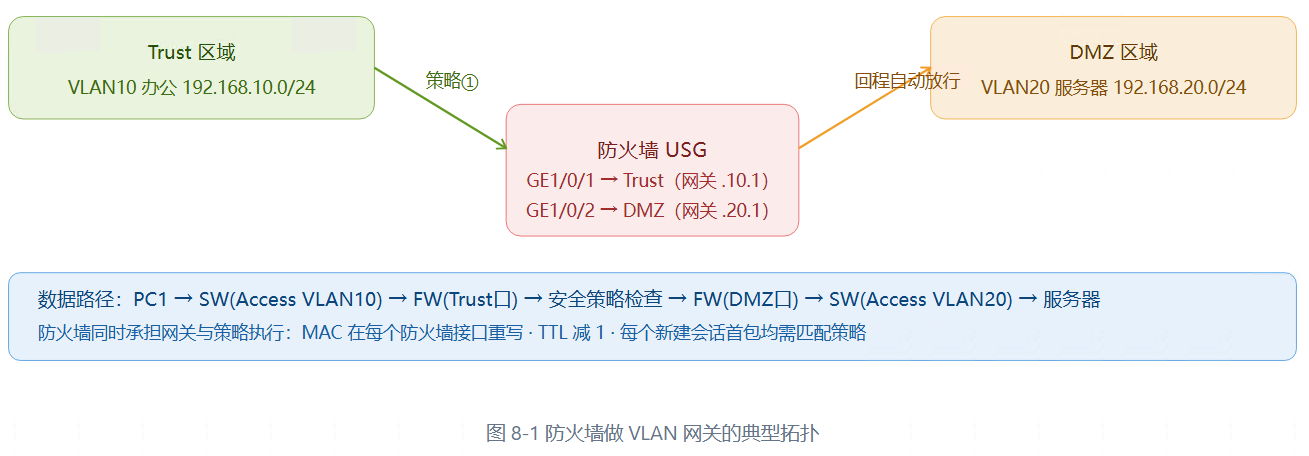

8.2 典型拓扑
8.3 华为 USG 防火墙策略配置
# ===== 1. 接口划入安全区域 =====
firewall zone trust
add interface GigabitEthernet1/0/1
firewall zone dmz
add interface GigabitEthernet1/0/2
# ===== 2. 接口地址（作为各 VLAN 网关）=====
interface GigabitEthernet1/0/1
ip address 192.168.10.1 255.255.255.0
interface GigabitEthernet1/0/2
ip address 192.168.20.1 255.255.255.0
# ===== 3. 安全策略：VLAN10 → VLAN20 访问服务器 =====
security-policy
rule name allow-office-to-dmz
source-zone trust
destination-zone dmz
source-address 192.168.10.0 24
destination-address 192.168.20.0 24
service http https # 最小化放行，仅开必要端口
action permit
rule name deny-office-to-dmz-telnet # 显式拒绝管理协议
source-zone trust
destination-zone dmz
source-address 192.168.10.0 24
destination-address 192.168.20.0 24
service telnet
action deny
# 未命中任何策略的流量 → 默认拒绝（无需配置）
# ===== 4. 地址对象与服务定义（推荐用对象而非裸 IP）=====
ip address-set office-vlan10 type object
address 0 192.168.10.0 mask 24
ip address-set dmz-servers type object
address 0 192.168.20.0 mask 24
8.4 Cisco ASA 防火墙策略配置
# ===== 接口划区域（安全级别：内网高、DMZ 中）=====
interface GigabitEthernet0/1
nameif inside
security-level 100
ip address 192.168.10.1 255.255.255.0
interface GigabitEthernet0/2
nameif dmz
security-level 50
ip address 192.168.20.1 255.255.255.0
# ===== ACL 放行 VLAN10 → 服务器区（应用在入方向）=====
access-list inside-to-dmz extended permit tcp 192.168.10.0 255.255.255.0 192.168.20.0 255.255.255.0 eq 443
access-list inside-to-dmz extended permit tcp 192.168.10.0 255.255.255.0 192.168.20.0 255.255.255.0 eq 80
access-group inside-to-dmz in interface inside
# ===== 高到低默认允许，但显式 ACL 收紧；回程靠状态表自动放行 =====
same-security-traffic permit inter-interface # 若存在相同安全级别区域互访需要此命令
8.5 策略设计要点
| 原则 | 说明 |
|---|---|
| 最小权限 | 按"源区域+源地址+目的地址+具体服务端口"精细放行，禁止大网段 any-to-any permit |
| 默认拒绝 | 依赖默认 deny，把"拒绝"作为兜底而非逐条排除；显式 deny 规则仅用于审计需要 |
| 策略顺序 | 自上而下首次命中即生效：明细规则在前、宽泛规则在后；周期性整理冗余与影子策略 |
| 单向配置 | 状态检测下只需配置发起方向；对无状态的透明 ACL 设备需双向配置 |
| 同域互访 | 华为 USG 同一安全区域内流量默认也是拒绝的，需要配置 source-zone 与 destination-zone 相同的域内策略 |
| 日志与审计 | 放行策略开启会话日志，deny 兜底策略记录命中计数，定期导出审计 |
| 健康检查 | 跨 VLAN ping 排障时注意防火墙可能默认不回应 ping 或策略未放行 ICMP，避免误判路由问题 |
9. 端到端完整路径逐步分解（含防火墙）
以最完整场景为例：PC1（VLAN10，192.168.10.11）访问服务器 SVR（VLAN20，192.168.20.13），中间经过接入交换机 → 防火墙（兼做网关）→ 接入交换机。
| 步骤 | 节点 | 动作 | 关键检查项 |
|---|---|---|---|
| 1 | PC1 协议栈 | 判定 .20.13 跨网段，查询本机路由/网关 → 192.168.10.1 | 主机网关、掩码配置正确 |
| 2 | PC1 ↔ 接入交换机 | ARP 广播请求网关 MAC（帧泛洪于 VLAN10 内） | 端口 Access VLAN10 正确 |
| 3 | 防火墙 Trust 口 | 网关接口回应 ARP（网关 MAC-G1）；PC1 缓存 ARP 表项 | 接口 up、IP 正确、区域归属正确 |
| 4 | PC1 → 防火墙 | 发送以太网帧 [MAC-G1 | MAC-AA | IP .10.11→.20.13] TTL=64 | 物理链路、双工正常 |
| 5 | 防火墙三层引擎 | 终结二层 → 匹配安全策略（区域/地址/服务）→ 允许则建立会话表，拒绝则丢弃并记日志 | 策略命中日志（最常见故障点） |
| 6 | 防火墙路由 | 查 FIB：192.168.20.0/24 → 直连 DMZ 口；ARP 获取 SVR 的 MAC | 路由表项存在（直连/静态/OSPF） |
| 7 | 防火墙 DMZ 口 → SVR | 重写帧头 [MAC-SVR | MAC-G2 | IP 不变] TTL=63 发出 | DMZ 口 Access/子接口 VLAN 匹配 |
| 8 | SVR | 目的 MAC 匹配本机 → 解封装 → 应用层响应；回程报文源目对调 | 服务器网关指向 .20.1、本机防火墙放行服务端口 |
| 9 | 防火墙（回程） | 匹配既有会话表自动放行，不再重复策略匹配 | 会话老化时间 > 业务空闲间隔 |
| 10 | PC1 | 收到响应帧，完成一次往返通信 | 端到端时延/丢包统计 |
10. 故障排查
10.1 分层排查法（从近到远）
# 第一步：本机与网关
PC1> ipconfig /all # 核对 IP、掩码、网关、VLAN 归属
PC1> ping 192.168.10.1 # 通 = 二层与网关正常；不通查端口 VLAN/链路
# 第二步：网关侧连通性（在三层设备/防火墙上）
[CORE] display ip interface brief # 接口与协议状态必须均为 up
[CORE] display ip routing-table 192.168.20.0 # 回程去程路由是否存在
[CORE] ping -a 192.168.10.1 192.168.20.13 # 指定源地址测试跨 VLAN 转发
# 第三步：路径追踪，定位断点
PC1> tracert -d 192.168.20.13 # 观察在哪一跳中断
# 第四步：防火墙策略与会话（若路径含防火墙）
[USG] display firewall session table verbose destination 192.168.20.13
[USG] display security-policy rule all # 策略命中计数
[USG] display firewall statistic system discard # 丢包统计（按原因分类）
# 第五步：二层细节（VLAN 内不通时）
[SW] display vlan # VLAN 与端口归属
[SW] display mac-address vlan 10 # MAC 学习是否正常
[SW] display port vlan # Access/Trunk 与放行列表
10.2 症状 → 根因速查表
| 症状 | 最可能根因 | 验证手段 |
|---|---|---|
| 同 VLAN 不通，跨 VLAN 反而正常 | 端口 VLAN 划分错误 / Trunk 未放行 | display vlan / display port vlan |
| ping 网关通，ping 跨 VLAN 不通 | 对端回程路由缺失 / 主机网关配错 | 双方 display ip routing-table |
| tracert 在防火墙一跳后中断 | 防火墙策略未放行或安全区域配置错误 | 会话表 + 策略命中日志 |
| 偶发不通、大流量时丢包 | 非对称路由绕开有状态设备 / ARP 表项抖动 | 会话表路径核对、MAC/ARP 漂移检查 |
| 能 ping 通但应用访问失败 | 防火墙只放行了 ICMP 未放行业务端口 | 策略中 service 明细核对 |
| 主机获得 IP 却完全不通 | 同网段但划入不同 VLAN（二三层判断冲突） | 核对两端端口 VLAN 一致性 |
11. 最佳实践
- VLAN 规划与 IP 规划一一对应：一个 VLAN 一个网段，从源头杜绝"同网段不同 VLAN"的二义性。
- 网关集中部署：网关统一放在核心三层交换机或防火墙，避免多网关、VRRP 不一致问题。
- 内网高吞吐互访走三层交换机，需安全管控的互访走防火墙：安全与性能分层设计，不要把所有流量压到防火墙。
- 防火墙策略对象化 + 命名规范：地址集、服务集、规则名带业务标识，便于审计与变更。
- 路由对称性：PBR/多出口场景务必设计回程路径，保证有状态设备看到双向流量。
- 变更留痕：策略与路由变更前导出配置快照，配置 NTP 保证日志时间准确。
- 监控三件套：接口流量、路由邻居状态（OSPF neighbor）、防火墙策略命中与丢包计数接入监控告警。
12. 术语表
| 缩写 | 全称 / 中文 |
|---|---|
| SVI / VLANIF | Switch Virtual Interface / 交换机虚拟接口（华为称 VLANIF） |
| PVID | Port VLAN ID，Access 端口默认 VLAN |
| FIB | Forwarding Information Base，转发信息表 |
| PBR | Policy-Based Routing，策略路由 |
| MLS | Multi-Layer Switching，多层交换（一次路由、多次交换） |
| USG | 华为统一安全网关（防火墙产品线） |
| VRRP | 虚拟路由冗余协议（网关双活/主备） |
| 五元组 | 源 IP、目的 IP、源端口、目的端口、协议号 |

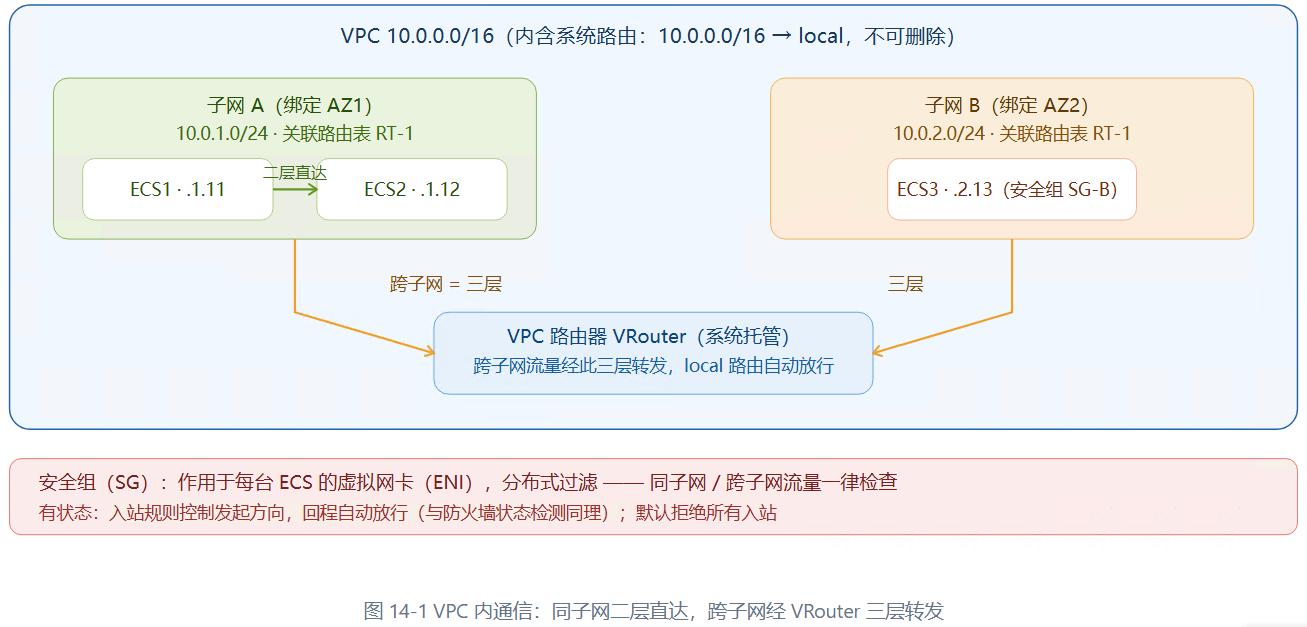

13. 云上 VPC：与传统网络的映射
公有云 VPC（Virtual Private Cloud）本质上是云厂商用 SDN + Overlay 隧道（VXLAN 等技术）在共享物理网络上虚拟出来的私有网络。它对用户呈现的语义与自建数据中心高度一致，但角色分工完全不同——底层二层交换、MAC 学习、Trunk、生成树这些全部由云平台托管，用户只需关心三层以上的逻辑配置。
| 传统网络 | 云上 VPC | 关键差异 |
|---|---|---|
| 物理数据中心 / 局域网 | VPC（虚拟私有云） | VPC 是三层逻辑边界，默认相互隔离 |
| VLAN（二层广播域） | 子网 Subnet（三层网段） | 云上隔离单位是三层网段而非 VLAN 标签；子网绑定可用区（AZ） |
| 接入/汇聚交换机 | 虚拟交换机（阿里云 VSwitch / 腾讯云子网 / AWS Subnet） | 用户不可见不可管理，由宿主机虚拟交换（OVS 等）实现 |
| 三层交换机 SVI / 网关 | VPC 路由器 VRouter（系统托管） | 隐式存在，通过"路由表"体现，无设备实体可登录 |
| 802.1Q Trunk / VXLAN | 云厂商 Overlay 隧道（VXLAN / 私有协议） | 对用户完全透明，不存在配置 Trunk 的概念 |
| 防火墙安全策略 | 安全组 SG（实例/网卡级，有状态）+ 网络 ACL（子网级，无状态） | 安全组是分布式作用于虚拟网卡的"随身防火墙"，回程自动放行 |
| 静态 / 动态路由 | VPC 路由表（系统路由 local + 自定义路由） | local 路由不可删；自定义路由支持下一跳为网关/对等连接/ENI 等 |
| MAC 地址表 / ARP 泛洪 | SDN 控制器下发流表 / 分布式 ARP 代理 | 没有广播风暴问题；ARP 行为由平台代答或压制 |
云上通信与传统网络的对应关系速记：
- 同子网通信 ≈ VLAN 内通信（二层直达，但受安全组约束）
- 同 VPC 跨子网 ≈ 同一台三层交换机上的跨 VLAN（VRouter 直连路由自动放行，无需手工配路由）
- 跨 VPC ≈ 跨机房/跨设备的三层互通（必须显式建立互联：对等连接 / 云联网 / VPN / 专线，并配置路由）
- 安全组 ≈ 防火墙策略（默认拒绝入站，需显式放行；有状态，只需配单向）
14. VPC 内主机通信
14.1 原理与路径
| 场景 | 转发路径 | 需要路由配置? | 需要安全组放行? |
|---|---|---|---|
| 同子网 ECS 互访 | 二层直达（底层 Overlay 隧道，用户无感） | 否 | 是（最高频故障点） |
| 同 VPC 跨子网 | VRouter 三层转发（local 系统路由） | 否（除非自定义路由表覆盖） | 是 |
| 跨可用区（跨 AZ） | 底层经云厂商骨干网，逻辑上仍是子网内/VPC 内路由 | 否 | 是 |
14.2 关键配置项
- VPC CIDR 规划：使用 RFC1918 私网段（10.x / 172.16-31.x / 192.168.x），规划时必须预留未来跨 VPC / 混合云互联的地址空间，避免 CIDR 重叠（重叠将导致互联后路由失效，且事后改动代价极大）。
- 子网 CIDR：子网是 VPC CIDR 的细分，云厂商会保留少量系统 IP（如每子网前几个地址）；子网绑定可用区。
- 路由表：每个子网必须关联一张路由表；系统自动注入
local路由（目的 = VPC CIDR，下一跳 local，不可删除、优先级最高）。 - 安全组规则：入/出方向、协议端口、源/目的地址；规则评估为"有规则即放行、无规则即拒绝"，无显式 deny。
| 厂商 | 默认安全组行为 | 同安全组内互通 |
|---|---|---|
| 阿里云 | 默认安全组：入方向放行 22/3389 + ICMP；其余拒绝 | 默认安全组内实例互相放通；自定义组需显式配置（源选本安全组） |
| 腾讯云 | 模板可选（放通全部/常用端口/自定义）；入站默认逻辑为未配置即拒绝 | 安全组内"组内互访"开关，开启后同组实例互访放通 |
| AWS | 默认安全组：允许同安全组实例互访 + 出站全放；自定义安全组默认入站全拒 | 源/目的填安全组 ID 即可实现组内互访 |
# ===== 安全组规则示例（通用语义，各家控制台表述类似）=====
# 目标：允许子网 A 的 ECS1 访问子网 B 的 ECS3 的 443 端口
ECS3 绑定的安全组 SG-B · 入方向规则：
协议: TCP 端口: 443 源地址: 10.0.1.0/24（或源安全组 SG-A） 策略: 允许
# 出方向：通常默认全放行（或按需收紧）；回程流量由状态机制自动放行，无需配反向规则
# ===== 排错用：验证 ECS 上实际生效路径 =====
ECS1$ ping 10.0.2.13 # 先测三层连通
ECS1$ traceroute 10.0.2.13 # 首跳即到对端（VRouter 隐藏，多数云不回应 TTL 超时，属正常）
ECS1$ curl -v telnet://10.0.2.13:443 # 测端口（ping 通不代表端口通）
ECS3$ sudo tcpdump -i eth0 host 10.0.1.11 # 抓包判断包是否到达（区分安全组丢包 vs 路由丢包）
15. 跨 VPC 主机通信

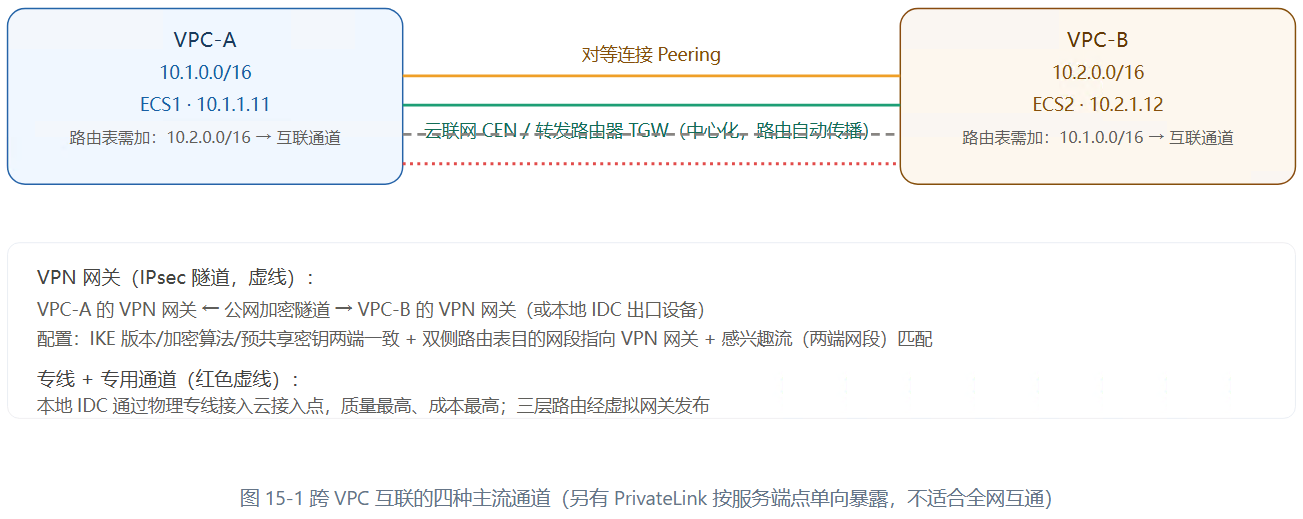

15.1 五种互联方式对比
不同 VPC 默认完全隔离（即使 CIDR 不同、同账号同地域）。跨 VPC 通信必须显式建立三层互联通道，并在双方路由表配置指向该通道的路由。
| 方式 | 原理 | 路由配置 | 带宽 / 时延 | 典型场景 |
|---|---|---|---|---|
| 对等连接 Peering | 两条 VPC 间点对点通道，流量走云内网骨干 | 双方路由表各自手工加路由 | 同地域高；跨地域取决于地域间骨干 | 少量 VPC 两两互通 |
| 云联网 CEN / Transit Gateway | 中心化 Hub，挂载多个 VPC，全网状互通 | 挂载后路由自动学习传播，可配路由策略过滤 | 跨地域需带宽包/跨地域带宽 | 多 VPC 多账号大规模组网（首选） |
| VPN 网关 （IPsec） | 公网加密隧道，SD-WAN 逻辑 | 路由表指向 VPN 网关 + 双端感兴趣流一致 | 受公网质量影响，时延抖动较大 | 低成本混合云、灾备链路 |
| 专线 + 专用通道 | 物理专线接入云接入点（独占/共享端口） | 边界路由器 BGP/静态发布路由 | 最优、最稳定 | 生产级混合云、大带宽低时延 |
| PrivateLink / 终端节点 | 服务提供方 VPC 中创建终端服务，消费方 VPC 建端点单向访问 | 端点自动注入 /32 路由 | 同地域内网质量 | 跨账号暴露服务而不打通全网 |
对等连接的三个硬性限制：① 两端 CIDR 不能重叠（重叠网段路由无效）；② 不具备传递性——A-B、B-C 两条 Peering 不能让 A 经 B 到达 C，中转需求必须用 CEN/TGW；③ 路由必须双向配置，只配一边则单向可达。
15.2 配置步骤（以对等连接为例，三厂商对照）
# ===== 通用四步（腾讯云 / 阿里云 / AWS 控制台语义一致）=====
1. 创建对等连接
发起方选择本端 VPC-A、对端 VPC-B（跨账号时填对方账号 ID）
跨账号场景：对端账号登录后"接受"连接（未接受则通道无效）
2. 配置本端路由（VPC-A 各子网关联的路由表）
目的网段: 10.2.0.0/16 下一跳类型: 对等连接 下一跳: pcx-xxxx
3. 配置对端路由（VPC-B 各子网关联的路由表）—— 必须双向！
目的网段: 10.1.0.0/16 下一跳类型: 对等连接 下一跳: pcx-xxxx
4. 安全组放行
VPC-B 中目标 ECS 的安全组入方向: 源 10.1.0.0/16 + 协议端口
# ===== AWS CLI 等价操作 =====
aws ec2 create-vpc-peering-connection --vpc-id vpc-a --peer-vpc-id vpc-b --peer-owner-id <对方账号>
aws ec2 accept-vpc-peering-connection --vpc-peering-connection-id pcx-xxxx # 对端账号执行
aws ec2 create-route --route-table-id rtb-a --destination-cidr-block 10.2.0.0/16 \
--vpc-peering-connection-id pcx-xxxx
aws ec2 create-route --route-table-id rtb-b --destination-cidr-block 10.1.0.0/16 \
--vpc-peering-connection-id pcx-xxxx
# ===== 云联网 CEN（以腾讯云为例）=====
1. 创建云联网实例（选择计费模式：按带宽 / 按流量）
2. 关联网络实例：将 VPC-A、VPC-B（可跨账号，需对方账号确认）加入云联网
3. 路由自动发布：检查各 VPC 路由表已自动学习对端网段（也可在云联网路由表配置策略控制发布/接收）
4. 跨地域互通：购买跨地域带宽并分配给地域间链路
15.3 跨 VPC 报文路径特征
| 对比项 | 说明 |
|---|---|
| IP 地址 | 内网 IP 端到端不变（Peering/CEN/专线）；VPN 场景同样不变，仅外层隧道封装变化 |
| MAC 地址 | 对用户不可见——Overlay 隧道重新封装，两端的"虚拟网关"代答 ARP |
| TTL | 跨 VPC 一般表现为减 1 或对用户透明（不同厂商实现不同），不影响排障 |
| 二层互通性 | 不同 VPC 二层永远隔离（无特别配置时），跨 VPC 只有三层语义 |
| 回程流量 | 按对端 VPC 路由表返回；安全组有状态，回程自动放行 |
16. 云上常见问题排查
16.1 分层排查路径（由近及远）
# 第一步：实例与安全组层（占云上"不通"问题的绝大多数）
ECS$ ip addr / ifconfig # 核对私网 IP、确认网卡正常
控制台 → ECS → 安全组 → 入方向规则 # 源网段/端口是否覆盖当前访问
ECS$ sudo tcpdump -i eth0 host <对端IP> # 包到了吗？到了不回 = 本机/安全组问题
# 第二步：路由层
控制台 → VPC → 路由表 → 检查子网关联的路由表：
① local 路由存在且未被自定义路由遮蔽
② 跨子网：无需额外路由（local 覆盖全 VPC）
③ 跨 VPC：去程 + 回程两侧路由表均需指向 Peering/CEN/VPN 网关
# 第三步：互联通道层
控制台 → 对等连接状态（未接受/已失效/CIDR 重叠告警）
控制台 → 云联网路由表（对端网段是否已学习、是否被路由策略过滤）
控制台 → VPN 通道状态（SA 是否协商成功、感兴趣流两端是否对称）
# 第四步：路径验证
ECS1$ ping <对端IP> # 三层连通性
ECS1$ telnet/curl <对端IP> <端口> # 四层连通性（ping 通≠端口通）
VPC 流日志 Flow Logs # 按五元组过滤 ACCEPT/REJECT 记录，定位丢弃位置
16.2 症状 → 根因速查表
| 症状 | 最可能根因 | 验证手段 |
|---|---|---|
| 同子网两台 ECS 互相 ping 不通 | 安全组未放行（最高频）；IP/掩码错配 | tcpdump 看包是否到达 + 安全组规则核对 |
| 同 VPC 跨子网不通 | 子网关联了自定义路由表且缺少 local/覆盖错误；网络 ACL 显式拒绝 | 路由表 local 条目 + ACL 规则顺序 |
| Peering 通了一半（单通） | 只配了一侧路由；对端安全组未放行 | 两侧路由表逐一核对；流日志查 REJECT |
| Peering 创建成功但不通 | CIDR 重叠、跨账号未接受、路由表关联的子网不覆盖发起端 | 对等连接状态告警 + 路由表核对 |
| CEN 挂载了但不通 | 路由未传播（路由策略过滤）、跨地域带宽未购买/耗尽、账号未授权 | 云联网路由表学习状态 + 带宽监控 |
| VPN 隧道时通时断 | IKE 参数/预共享密钥不一致、感兴趣流不对称、NAT-T 环境协商异常 | VPN 通道协商日志（IKE 阶段一/二） |
| ping 通但业务端口不通 | 安全组只放行了 ICMP；目标服务未监听；ACL 无状态需双向放行 | telnet 端口 + 服务端 ss/netstat |
| 公网访问不通（顺带） | EIP 未绑定、安全组未放行公网源、实例欠费停机 | EIP 绑定状态 + 账户状态 |
16.3 云上 vs 线下排障思维差异
- 先查安全组，再查路由：与线下"先路由后策略"相反，云上分布式安全组是默认控制点，命中概率最高。
- 没有设备 CLI 可登录：VRouter 是托管的，排障靠控制台路由表、流日志、连通性诊断工具，而不是 display 命令。
- traceroute 参考价值下降：虚拟路由器多不回应 ICMP TTL 超时，路径"看起来断了"但实际通，需结合流日志判断。
- 抓包仍是最硬的证据：tcpdump 能区分"包没到（路由/通道问题）"与"包到了没回（安全组/主机问题）"。
- 变更留痕同样重要：路由表、安全组、Peering 变更走工单/审计日志，配置快照与回滚预案先行。
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
3
0- 0
已为社区贡献1条内容
所有评论(0)
