具身智能机器人实战教程——模块2（2）

joint 写在子 body 内部，用来定义「子 body 相对于父 body」可以怎么运动；如果 body 内部不写 joint，那么这个刚体就会被焊死在父刚体上，完全不能动。
joint 决定自由度：铰链hinge只能绕轴旋转；free自由关节给机身根部 6 个自由度（3 平移 + 3 旋转）。

类比人体：骨头和骨头中间的韧带、转动部位就是 joint 关节。

⚠️重要区分（新手极易混淆）

body（link）：刚体零件，有质量惯性；
joint：运动约束，负责产生相对运动，本身没有质量。

1.3T800 机器人树形结构简单示意

plaintext

worldbody（仿真世界根节点）
└── root_body（机器人根刚体，free自由关节）
    ├── torso 躯干(body)
    │   ├── head 头部(body)
    │   ├── left_arm 左手臂(body)
    │   └── right_arm 右手臂(body)
    ├── left_leg 左腿(body)
    └── right_leg 右腿(body)

整个机器人就是一棵运动学树，一层一层嵌套。

1.4编程要点

操作 T800 机器人关节，一律使用名称查找 ID，禁止硬编码数字下标，提升代码健壮性，适配后续模型迭代修改。

在操作 T800 机器人关节的时候，我们会遇到一个非常典型的开发痛点：人认识关节名字，但是 MuJoCo 底层只认数字索引。

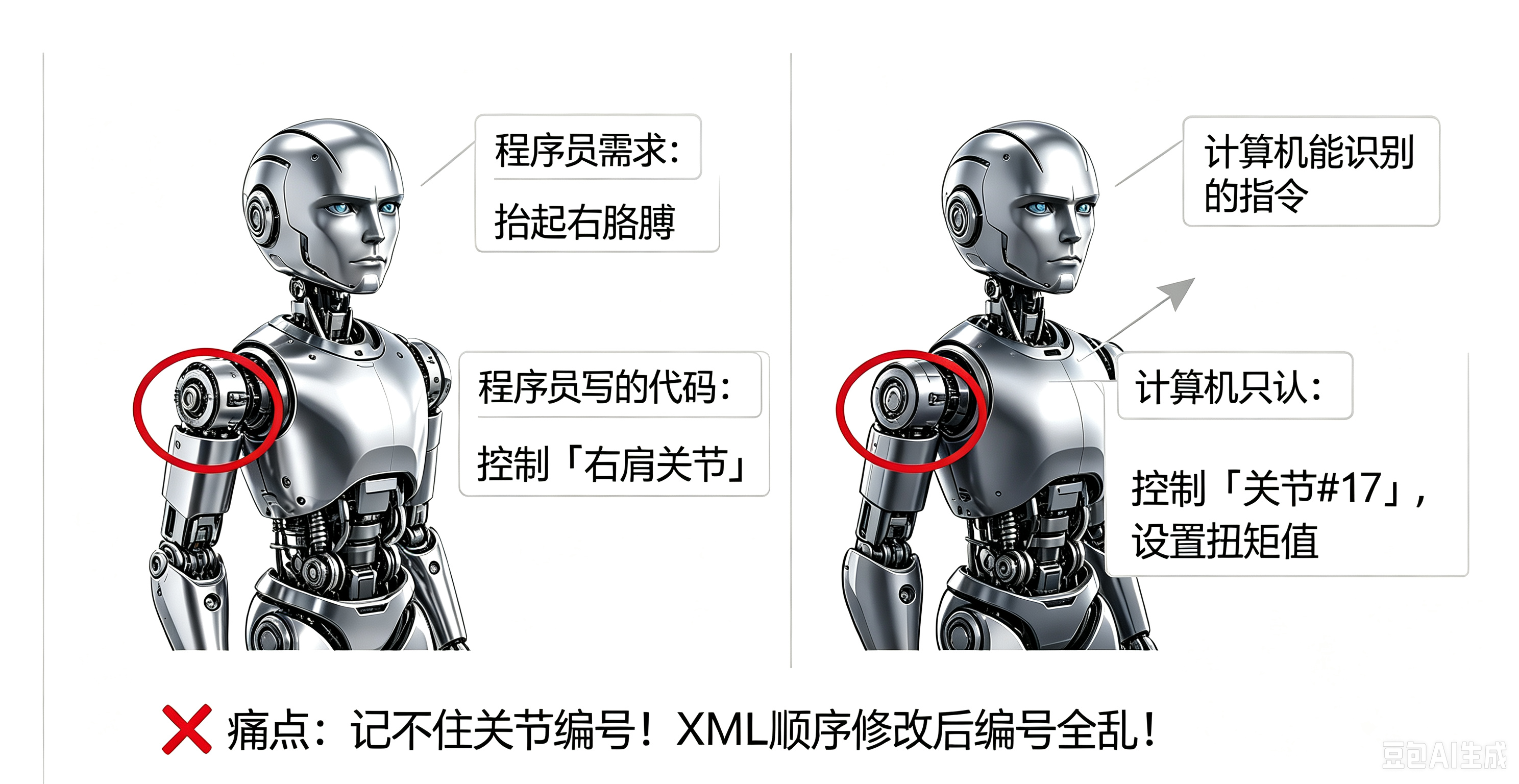

从示意图可以看到：

程序员视角：我们可以直观理解语义名称，比如右肩关节，需求是 “抬起右胳膊”，可读性很高，符合人的思维。
计算机底层视角：程序内部没有 “右肩关节” 这个文字概念，它只识别数字编号，例如关节#17，通过数组下标去读写角度、施加力矩。

很多新手会直接把数字索引写死在代码里面，例如直接写data.qpos[17]去操作右肩关节。

❗这是一个高风险错误写法。

如果后续 T800 的 MJCF (XML) 模型文件发生改动：调整关节定义顺序、新增 / 删除连杆关节，所有关节的数字索引就会全部发生偏移错乱。原本的关节#17不再对应右肩关节，控制逻辑全部失效，而且这种 bug 很难排查。

MuJoCo 给出的解决方案：名称与索引互相转换 API：不要手动记忆、硬写数字下标，使用mj_name2id()通过关节名称反向查询运行时索引。不管模型内部顺序如何变化，只要关节名称不变，代码就可以正常工作。

import mujoco

# 通过关节名字获取id，解耦名字和数字编号
right_shoulder_id = mujoco.mj_name2id(
    model,
    mujoco.mjtObj.mjOBJ_JOINT,
    "right_shoulder"
)
# 获取该关节在qpos数组中的偏移
qpos_idx = model.jnt_qposadr[right_shoulder_id]
# 读取关节角度
shoulder_angle = data.qpos[qpos_idx]

与之对应的反向接口mj_id2name()，可以通过索引拿到关节名称，用于打印日志调试。

第二章：代码实操

2.1打印机器人所有关节信息

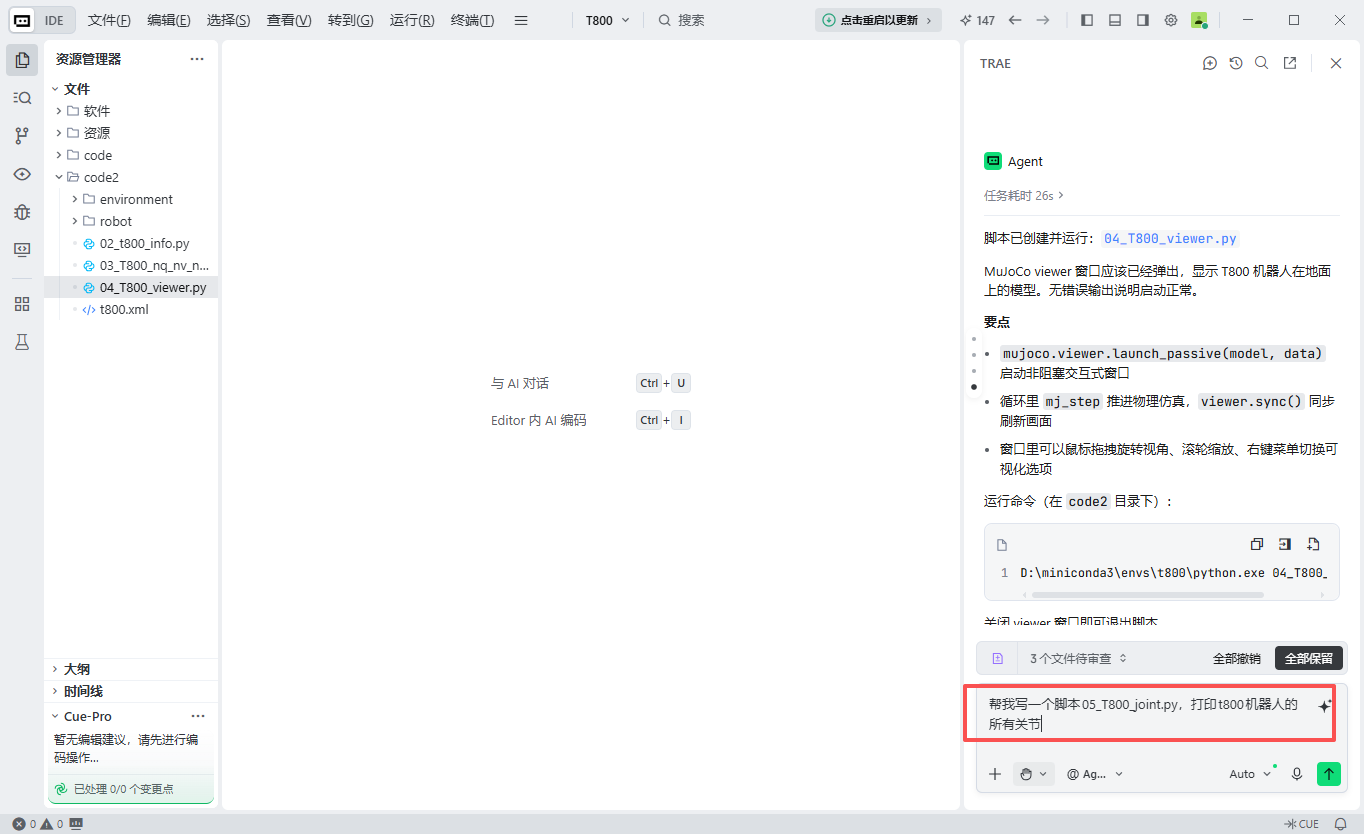

提示语：帮我写一个脚本05_T800_joint.py，打印t800机器人的所有关节

生成的代码如下

"""
05_T800_joint.py
打印 T800 机器人的所有关节信息（名称、类型、所属 body、qpos 起始索引与维度）
运行: D:/miniconda3/envs/t800/python.exe 05_T800_joint.py
"""
import mujoco

model = mujoco.MjModel.from_xml_path("t800.xml")

# 关节类型 -> (名称, qpos维度)
JOINT_TYPE = {
    mujoco.mjtJoint.mjJNT_FREE:  ("free",  7),
    mujoco.mjtJoint.mjJNT_BALL:   ("ball",  4),
    mujoco.mjtJoint.mjJNT_SLIDE:  ("slide", 1),
    mujoco.mjtJoint.mjJNT_HINGE:  ("hinge", 1),
}

print(f"关节总数: {model.njnt}")
print("-" * 72)
print(f"{'索引':>4} {'名称':<30} {'类型':<6} {'所属 body':<18} {'qpos_adr':>8} {'qpos_dim':>8}")
print("-" * 72)

for i in range(model.njnt):
    name = mujoco.mj_id2name(model, mujoco.mjtObj.mjOBJ_JOINT, i) or "(无名)"
    jt = int(model.jnt_type[i])
    jtype_name, qpos_dim = JOINT_TYPE.get(jt, (str(jt), 0))
    body = model.body(int(model.jnt_bodyid[i])).name
    qposadr = int(model.jnt_qposadr[i])
    print(f"{i:>4} {name:<30} {jtype_name:<6} {body:<18} {qposadr:>8} {qpos_dim:>8}")

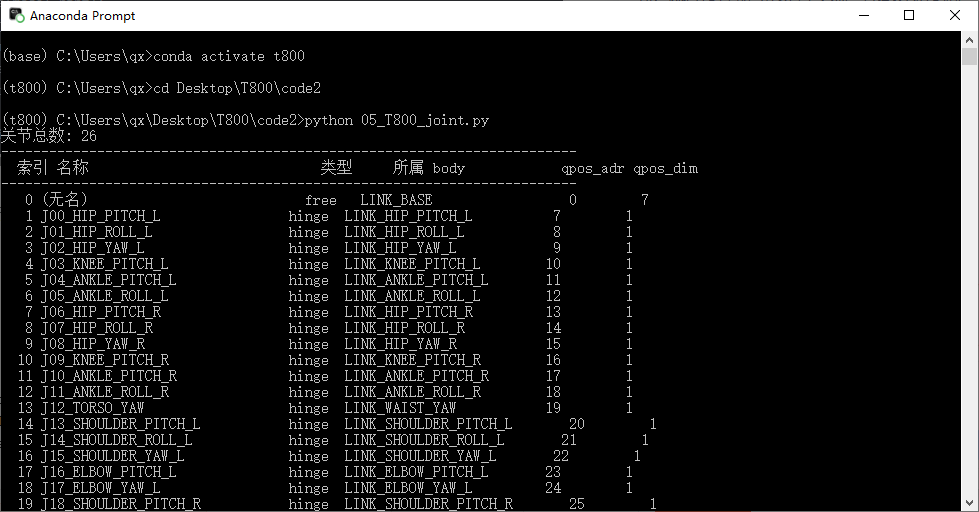

执行下列命令运行代码

(base) C:\Users\qx>conda activate t800      ##激活环境

(t800) C:\Users\qx>cd Desktop\T800\code2    ##跳转到代码存储位置

(t800) C:\Users\qx\Desktop\T800\code2>python 05_T800_joint.py    #运行代码

从打印信息可以看出有25个关节，T800一共是有26个关节，其中只有25个主动关节可以供我们使用进行二次开发。下文的单词需要认识。

关节英文名称	中文释义
J00_HIP_PITCH_L	左髋关节‑俯仰
J01_HIP_ROLL_L	左髋关节‑横滚
J02_HIP_YAW_L	左髋关节‑偏航
J03_KNEE_PITCH_L	左膝关节‑俯仰
J04_ANKLE_PITCH_L	左踝关节‑俯仰
J05_ANKLE_ROLL_L	左踝关节‑横滚
J06_HIP_PITCH_R	右髋关节‑俯仰
J07_HIP_ROLL_R	右髋关节‑横滚
J08_HIP_YAW_R	右髋关节‑偏航
J09_KNEE_PITCH_R	右膝关节‑俯仰
J10_ANKLE_PITCH_R	右踝关节‑俯仰
J11_ANKLE_ROLL_R	右踝关节‑横滚
J12_TORSO_YAW	躯干腰部‑偏航
J13_SHOULDER_PITCH_L	左肩关节‑俯仰
J14_SHOULDER_ROLL_L	左肩关节‑横滚
J15_SHOULDER_YAW_L	左肩关节‑偏航
J16_ELBOW_PITCH_L	左肘关节‑俯仰
J17_ELBOW_YAW_L	左肘关节‑偏航
J18_SHOULDER_PITCH_R	右肩关节‑俯仰
J19_SHOULDER_ROLL_R	右肩关节‑横滚
J20_SHOULDER_YAW_R	右肩关节‑偏航
J21_ELBOW_PITCH_R	右肘关节‑俯仰
J22_ELBOW_YAW_R	右肘关节‑偏航
J23_HEAD_PITCH	头部‑俯仰
J24_HEAD_YAW	头部‑偏航

英文	中文	说明
PITCH	俯仰	关节向前 / 向后摆动
ROLL	横滚	关节向左右翻转
YAW	偏航	关节水平旋转（左右转头 / 转胯）
L	Left	机器人左侧
R	Right	机器人右侧
HIP	髋关节	大腿根部关节
KNEE	膝关节	膝盖关节
ANKLE	踝关节	脚踝关节
SHOULDER	肩关节	大臂根部关节
ELBOW	肘关节	胳膊肘关节
TORSO	躯干 / 腰部	躯体腰部关节
HEAD	头部	头部关节

2.2打印机器人所有连杆信息

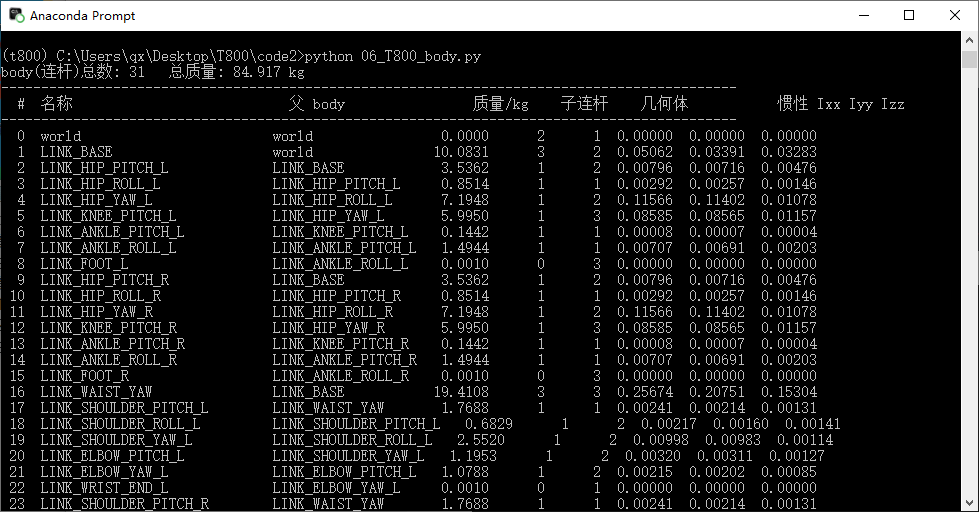

提示语：帮我写一个脚本06_T800_body.py，打印t800机器人的所有连杆，包括名字、尺寸、重量信息，格式化输出

"""
06_T800_body.py
打印 T800 机器人的所有 body（连杆）信息（含质量、惯性、子连杆数、几何体数）
运行: D:/miniconda3/envs/t800/python.exe 06_T800_body.py
"""
import mujoco
import numpy as np

model = mujoco.MjModel.from_xml_path("t800.xml")

# 预计算每个 body 的子连杆数和几何体数
child_count = np.zeros(model.nbody, dtype=int)
for i in range(model.nbody):
    pid = int(model.body_parentid[i])
    if pid >= 0:
        child_count[pid] += 1

body_geomnum = np.zeros(model.nbody, dtype=int)
for i in range(model.nbody):
    body_geomnum[i] = int(model.body_geomnum[i])

# 总质量（除 world）
total_mass = float(np.sum(model.body_mass[1:]))

print(f"body(连杆)总数: {model.nbody}   总质量: {total_mass:.3f} kg")
print("-" * 92)
print(f"{'#':>3}  {'名称':<28} {'父 body':<18} {'质量/kg':>8} "
      f"{'子连杆':>6} {'几何体':>6} {'惯性 Ixx Iyy Izz':>24}")
print("-" * 92)

for i in range(model.nbody):
    name = mujoco.mj_id2name(model, mujoco.mjtObj.mjOBJ_BODY, i) or "(world)"
    parent_id = int(model.body_parentid[i])
    parent = (mujoco.mj_id2name(model, mujoco.mjtObj.mjOBJ_BODY, parent_id)
              or "(world)") if parent_id >= 0 else "(无)"
    mass = float(model.body_mass[i])
    inertia = model.body_inertia[i]
    print(f"{i:>3}  {name:<28} {parent:<18} {mass:>8.4f} "
          f"{child_count[i]:>6} {body_geomnum[i]:>6} "
          f"{inertia[0]:>8.5f} {inertia[1]:>8.5f} {inertia[2]:>8.5f}")

连杆英文名称	中文释义
world	世界根坐标系（仿真全局世界）
LINK_BASE	机身基座（整机根连杆）
LINK_HIP_PITCH_L	左髋关节‑俯仰连杆
LINK_HIP_ROLL_L	左髋关节‑横滚连杆
LINK_HIP_YAW_L	左髋关节‑偏航连杆
LINK_KNEE_PITCH_L	左膝关节‑俯仰连杆
LINK_ANKLE_PITCH_L	左踝关节‑俯仰连杆
LINK_ANKLE_ROLL_L	左踝关节‑横滚连杆
LINK_FOOT_L	左脚足部连杆
LINK_HIP_PITCH_R	右髋关节‑俯仰连杆
LINK_HIP_ROLL_R	右髋关节‑横滚连杆
LINK_HIP_YAW_R	右髋关节‑偏航连杆
LINK_KNEE_PITCH_R	右膝关节‑俯仰连杆
LINK_ANKLE_PITCH_R	右踝关节‑俯仰连杆
LINK_ANKLE_ROLL_R	右踝关节‑横滚连杆
LINK_FOOT_R	右脚足部连杆
LINK_WAIST_YAW	腰部偏航躯干连杆
LINK_SHOULDER_PITCH_L	左肩关节‑俯仰连杆
LINK_SHOULDER_ROLL_L	左肩关节‑横滚连杆
LINK_SHOULDER_YAW_L	左肩关节‑偏航连杆
LINK_ELBOW_PITCH_L	左肘关节‑俯仰连杆
LINK_ELBOW_YAW_L	左肘关节‑偏航连杆
LINK_WRIST_END_L	左手腕末端连杆
LINK_SHOULDER_PITCH_R	右肩关节‑俯仰连杆
LINK_SHOULDER_ROLL_R	右肩关节‑横滚连杆
LINK_SHOULDER_YAW_R	右肩关节‑偏航连杆
LINK_ELBOW_PITCH_R	右肘关节‑俯仰连杆
LINK_ELBOW_YAW_R	右肘关节‑偏航连杆
LINK_WRIST_END_R	右手腕末端连杆
LINK_HEAD_PITCH	头部‑俯仰连杆
LINK_HEAD_YAW	头部‑偏航连杆

英文关键词	中文含义	说明
BASE	基座	机器人整机根部主体连杆
HIP	髋关节	大腿根部
KNEE	膝关节	膝盖部位
ANKLE	踝关节	脚踝部位
FOOT	foot	足部
WAIST	腰部	躯干腰段
SHOULDER	肩关节	大臂根部
ELBOW	肘关节	胳膊肘
WRIST_END	腕部末端	手腕末端虚拟连杆，常用于末端点位观测
HEAD	头部	机器人头部
PITCH	俯仰	前后摆动
ROLL	横滚	左右翻转
YAW	偏航	水平旋转
L	Left	机器人本体左侧
R	Right	机器人本体右侧

第三章：MujocoAPI

MuJoCo 底层基于 C 语言高性能物理引擎，Python 版本是官方原生轻量绑定，所有 API 命名统一 mj 前缀，结构清晰、学习成本极低。不同于传统深度学习框架，MuJoCo API 完全围绕「物理仿真」设计，所有功能只分为三大类：

模型加载 API：读取机器人 MJCF/XML 模型，生成静态结构数据
仿真步进 API：物理解算、状态更新、动力学计算
信息查询 API：通过名称/索引获取机器人关节、连杆、姿态数据

本章节全部为T800 机器人开发实战高频API，是后续关节控制、姿态解算、强化学习观测设计的基础。

3.1两大核心对象

MuJoCo 所有操作都围绕两个对象，也是我们项目代码的固定模板：

3.1.1. MjModel（静态模型）

只读、固定不变，代表机器人的「硬件图纸」。

存储：连杆结构、关节数量、关节限位、电机参数、质量、惯性、碰撞参数等固定信息。

3.1.2. MjData（动态数据）

每帧持续更新，代表机器人「实时状态」。

存储：关节角度、角速度、机身位置、速度、控制力矩、接触力等动态数据。

核心口诀：Model 管结构，Data 管状态

3.2模型加载类 API

3.2.1. from_xml_path（加载本地机器人模型）

最常用、项目必备，读取本地 T800.xml 模型文件。

model = mujoco.MjModel.from_xml_path("t800.xml")

作用：解析 MJCF 模型，生成完整机器人结构树（连杆、关节、执行器）。

3.2.2. MjData(model)（初始化仿真状态）

data = mujoco.MjData(model)

根据模型结构，自动初始化 qpos、qvel、ctrl 等状态数组

3.3仿真核心 API

3.3.1. mujoco.mj_step(model, data)

整个仿真项目最重要的函数。

每调用一次，引擎完成一次完整物理解算：

重力计算
碰撞检测
动力学更新
更新 qpos、qvel、机身姿态

人形机器人行走、平衡、动态全部依靠该函数迭代。

3.3.2. viewer.sync()

同步渲染画面，保证仿真画面与物理计算同步。

3.4名称与索引互查 API

这一组 API 彻底解决新手写死关节下标导致模型更新就崩代码的问题。

3.4.1. mj_name2id（通过名称查索引｜最常用）

根据关节/连杆的英文名字，自动获取运行时索引，代码永久兼容。

joint_id = mujoco.mj_name2id( model, mujoco.mjtObj.mjOBJ_JOINT, "J00_HIP_PITCH_L" )

支持查询：关节、连杆、执行器、传感器等所有对象。

2. mj_id2name（通过索引查名称｜调试用）

遍历打印所有关节、连杆名称，用于项目结构查看、日志输出。

name = mujoco.mj_id2name(model, mujoco.mjtObj.mjOBJ_JOINT, idx)

3.5核心数据数组 API

T800 所有控制、观测全部基于以下三个数组：

3.5.1. data.qpos 关节位置/姿态数组

存储：机身位置 + 机身四元数 + 所有关节角度。

长度对应 model.nq，MuJoCo 全部使用弧度单位。

3.5.2. data.qvel 关节速度数组

存储：机身移动速度、旋转速度、各关节角速度。

长度对应 model.nv。

3.5.3. data.ctrl 控制指令数组

机器人控制唯一入口

我们写的 PD 控制、AI 策略输出的力矩，全部写入 data.ctrl，下发给机器人电机。

长度对应 model.nu（执行器数量）

3.6模型维度参数 API

这组参数对应你前面的 T800 结构图，是观测空间、算法维度设计依据：

model.nq：广义位置维度（姿态总参数数量）
model.nv：广义速度维度（运动自由度总数）
model.njnt：可控关节总数
model.nbody：机器人连杆刚体总数
model.nu：可控电机执行器数量

3.7关节偏移查询 API

3.7.1. model.jnt_qposadr

获取指定关节在 qpos 数组中的下标偏移，精准读取单个关节角度。

3.7.2. model.jnt_dofadr

获取指定关节在 qvel 数组中的下标偏移，读取单个关节角速度。

✅ 规范写法：通过名称查 ID → 通过 ID 查偏移 → 读取角度/速度
