动态训练的“不可控”困局

做足式机器人研发的工程师都清楚一个现实：仿真环境里跑通的步态算法，上了实体样机遇到动态扰动往往站不稳。

机器人的核心竞争力在于复杂地形下的行走平衡、抗扰动与姿态维持能力。但传统测试手段存在几个绕不开的瓶颈：户外工况不可控，同一组算法在不同天气、路面条件下测试结果差异大，数据离散度高，无法支撑精准的算法迭代；真机试错成本高，动态摔倒、冲击极易造成机器人关节、传感器损坏，一台样机动辄数十万，维修周期长；传统单轴、三轴振动设备运动维度不足，无法同步复现俯仰、横滚、偏航与平移耦合的复合姿态扰动。

此外，纯软件仿真缺少物理实体姿态反馈，仿真环境与真实物理世界之间存在“虚实鸿沟”，算法直接部署到实体机器人时适配难度大。行业亟需一套标准化、可复现、全工况覆盖的室内动态环境训练设备。

核心技术：Stewart并联机构如何支撑动态环境模拟

机器人动态环境训练设备的核心任务，是在实验室环境下复现真实地形对机器人支撑面的多维度动态扰动。目前行业主流技术路线是Stewart六自由度并联机构。

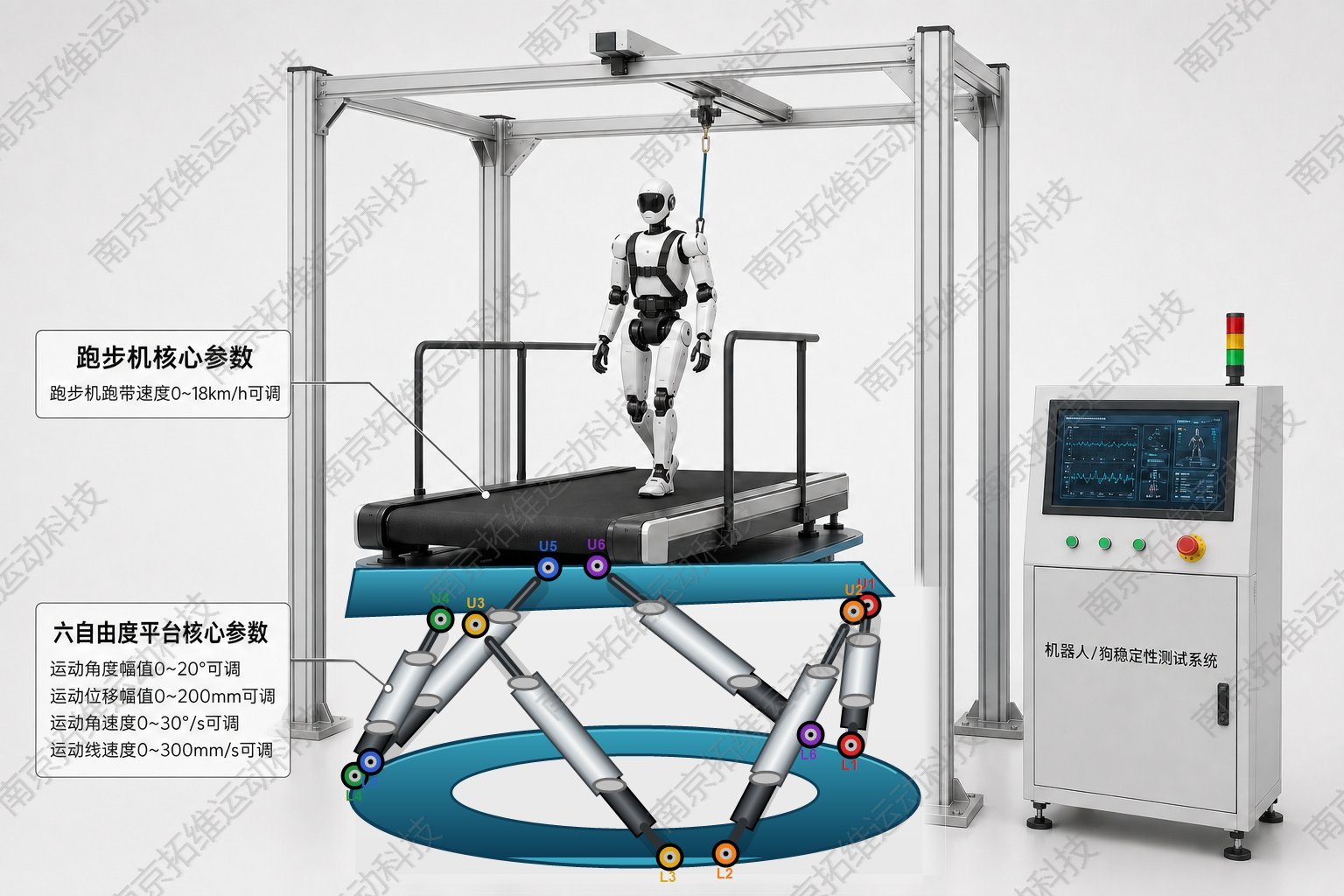

以南京拓维运动科技的TW6系列为例，其采用经典Stewart并联机构架构，由底部固定基座、六组高精度伺服电动缸、万向铰副、上部承载台面四部分组成。六组伺服电动缸通过万向铰分别连接基座与台面，依托空间运动学逆解算法，各支链独立协同伸缩，驱动台面同步完成俯仰、横滚、偏航、纵移、横移、升降六个自由度的复合运动。

为什么选择并联机构而非串联？并联结构的优势在于结构刚度高、受力均衡、动态响应快、累积误差小。足式机器人在台面上行走时，每一步落地都会产生瞬时足端冲击载荷，这对平台的结构刚性提出了硬性要求。六组伺服支链均匀承载台面载荷，可稳定承载1kg轻量化小型足式机器人至50吨重型特种腿足装备。

这里有几个技术细节值得关注：

一是伺服控制频率。 伺服环控制频率达1000Hz，姿态环控制频率达200Hz。六组高精度伺服电动缸独立闭环控制，可毫秒级响应地面动态扰动输入，对于模拟高频颠簸、冲击等工况尤为重要。

二是洗出算法（Washout Filter）。 六自由度平台如果直接1:1复现运动轨迹，受限于行程往往无法长时间运行。洗出算法的作用是将高频、大幅值的运动信号进行滤波和限幅处理，在有限行程内最大化体感保真度，同时通过缓慢回中避免作动筒到达极限位置。对于机器人训练而言，洗出算法的参数直接影响算法在环测试的有效性——如果平台运动与仿真数据存在相位滞后或幅值失真，测试结论就会偏离真实工况。

三是电动驱动方案。 区别于传统液压六自由度平台，电动方案无油污渗漏、洁净度高，适配搭载多传感器（IMU、视觉、力觉）的精密足式机器人整机测试。

关键参数与性能指标速查

选型时需关注以下核心参数：

项目	技术规格
产品型号	TW6（可根据需求定制）
载荷覆盖	1kg~50吨（根据机器人样机重量选型）
自重	因型号和配置而异
外形尺寸	可根据安装空间和使用需求进行非标定制
工作温度	-20℃~70℃
俯仰角度	±5°~±45°
横滚角度	±5°~±45°
偏航角度	±5°~±45°
纵移行程	±10mm~±1000mm
横移行程	±10mm~±1000mm
升降行程	±10mm~±1000mm

角度和位移量程并非独立的最大值，存在耦合关系。例如，当平台处于大俯仰角时，垂直升降行程会因作动筒长度限制而缩小。选型时需结合机器人的实际训练工况做定制化匹配。

电气与软件系统规格

电气规格：

• 电源要求：AC220V/AC380V（轻量化小型平台用220V，大载荷重载平台用380V）

• 通讯接口：千兆以太网（EtherCAT）、USB3.0、RS485

• 控制频率：伺服环1000Hz，姿态环200Hz

• 安全等级：PLd/Cat.3，具备过载/漏电保护、限位报警、急停保护功能

软件规格：

• 通讯协议：EtherCAT、UDP、TCP/IP、USB串行

• 兼容仿真环境：X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等

• 控制系统功能：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/SDK接口，支持二次开发、工况自定义与数据日志回放

工程应用场景

场景一：人形机器人步态规划与抗扰动算法验证

模拟斜坡、颠簸、侧向冲击等多维扰动工况，测试人形机器人姿态闭环控制响应能力，优化步态规划参数。平台可配合高速运动捕捉系统，同步采集机器人关节角度、足端力觉、IMU数据，为算法迭代提供完整数据支撑。

场景二：四足机器狗动态平衡训练

模拟山地碎石路面、侧倾滑坡、阶梯落差、地面瞬时沉降等工况，验证机器狗的步态切换逻辑、抗倾覆能力和地形适应性能。对比户外实测，室内平台可控制单一变量反复测试——比如固定坡度不变，仅改变行走速度，精准对比不同速度下的姿态调节性能差异。

场景三：仿真-实物联合测试（Sim2Real闭环）

平台内置实时通讯链路，对接MATLAB/Simulink、Isaac Gym等仿真软件，将虚拟环境中的动力学扰动实时映射至实体机器人，同步采集机器人反馈数据回传仿真端。典型流程如下：

1. 在仿真环境中建立地形模型与机器人控制算法

2. 通过UDP/TCP/IP协议将运动指令下发至平台控制器

3. 平台执行六自由度复合运动，模拟目标扰动工况

4. 同步采集机器人传感器反馈数据与平台姿态数据

5. 将实测数据回传至仿真模型，完成算法闭环验证

这条“仿真建模→实体训练→数据回灌”的闭环研发链路，有效缩小了仿真与物理世界之间的差距。

场景四：非标定制适配特殊测试需求

TW6系列支持非标定制。如果测试舱或实验室的安装空间有限，台面尺寸可非标定制；如果被测设备有特殊安装接口或载荷分布要求，也可根据需求适配。

选型建议：四个必须关注的维度

结合工程实践，机器人动态环境训练设备怎么选，需要重点关注以下四个方面：

1. 载荷与台面尺寸的匹配

载荷覆盖从1kg级的小型科研双足样机到50吨级的重载特种机器人。轻量化样机可选择1kg~50kg区间、220V标准版；50kg以上重载设备选用380V大载荷定制机型，载荷冗余建议不低于20%。台面尺寸支持非标定制，如果实验室安装空间有限，这一点要提前确认。

2. 运动范围是否覆盖目标训练工况

不同训练场景对六自由度的运动幅值要求不同。基础步态调试需要的角度和位移量相对较小；极限工况验证（如大角度斜坡、大幅度颠簸）则需要更大的量程。选型时要结合机器人的目标作业场景来评估，而非盲目追求最大量程。

3. 通讯协议与软件生态的开放性

这一点在实际使用中非常关键。机器人动态环境训练往往需要与上位机、数据采集系统、仿真软件协同工作。封闭的软硬件生态会导致后期技术升级和工况扩展成本居高不下，选型时建议优先考虑开放API/SDK接口的平台。

4. 安全保护机制

机器人样机造价不菲，训练过程中因设备故障导致样机损坏是不可接受的。选型时应确认平台是否具备PLd/Cat.3安全等级、过载保护和漏电保护功能，以及限位报警、急停保护等安全机制。

一点客观的说明

任何设备都有其适用边界。

六自由度机器人动态环境训练设备擅长的是在实验室环境下复现地面六自由度运动扰动，适用于足式机器人的步态调试、抗扰动算法验证、平衡训练等场景。但它不能完全替代真实地形测试——实际户外环境中的土壤力学特性、非结构化地形的随机性、复杂光照条件下的视觉感知失效等问题，仍需结合外场试验综合评估。

此外，这类平台属于定制化程度较高的工业装备，载荷、行程、台面尺寸、安装接口通常需要根据具体项目需求进行非标定制。选型时建议结合被测机器人的实际参数和训练工况，与厂家做详细的技术对接，而非直接套用通用规格。

欢迎大家在评论区交流机器人动态环境训练、六自由度平台选型、仿真-实物联合测试等相关技术问题。
