摘要

本系统硬件电路以89C51/C52 单片机作为主控核心，硬件电路由电源供电单元、单片机最小系统单元、电机驱动单元、红外循迹检测单元、按键输入单元、状态指示单元、风扇驱动单元以及蜂鸣器报警单元共同组成，实现小车循迹行走、按键模式切换、状态提示与报警等功能。

设计内容

本系统硬件电路以89C51/C52 单片机作为主控核心，硬件电路由电源供电单元、单片机最小系统单元、电机驱动单元、红外循迹检测单元、按键输入单元、状态指示单元、风扇驱动单元以及蜂鸣器报警单元共同组成，实现小车循迹行走、按键模式切换、状态提示与报警等功能。

电源供电模块

系统采用 7.5V 电池盒作为整个系统的能量来源，J1 为电池接入端子，Sx 为电源总开关，控制系统电源通断。电路采用 L7805 三端稳压芯片完成电压转换，7.5V 直流电压输入 L7805 输入端，经过稳压后输出稳定 5V 直流电压 VCC，为单片机、传感器、指示灯等逻辑器件供电。
在稳压芯片输入端口并联 470μF 电解电容 C7 与 104 瓷片电容 C4，滤除电源输入的高低频干扰信号；输出端并联 100μF 电解电容 C5 和 104 瓷片电容 C6，降低输出电压纹波，提升电源输出稳定性。电机驱动部分直接使用原始 7.5V 电池电压供电，以此保证电机拥有足够驱动转矩。

单片机最小系统

主控芯片选用 89C51/C52 单片机，构成单片机最小系统电路。复位电路由 10K 电阻 R1 构成上电复位电路，RST 复位引脚通过 R1 上拉至 VCC，上电瞬间完成单片机复位操作，实现程序初始化。时钟振荡电路由 11.0592MHz 晶振 Y1 搭配 30pF 电容 C2、C3 组成，为单片机提供工作时钟信号。单片机 40 引脚接 5V 电源 VCC，20 引脚接系统地 GND，保障主控芯片正常工作。
单片机 I/O 口进行功能分配：P1 口用于按键信号采集、电机驱动芯片控制；P2 口承担 LED 状态指示灯、风扇、蜂鸣器的输出控制；P3 口读取两路红外循迹传感器的检测电平信号。

电机驱动模块

电机驱动芯片选用 L293D 双通道 H 桥驱动芯片，用于驱动小车左右两路直流电机。L293D 芯片 VCC2 引脚接入 7.5V 电机驱动电源，VCC1 引脚接入 5V 逻辑电源。芯片使能端 EN1、EN2 分别通过电阻 R5、R4 连接单片机 P1.4、P1.5，用于控制电机的启停与调速；IN1、IN2、IN3、IN4 控制引脚分别连接单片机 P1.2、P1.3、P1.6、P1.7，通过改变引脚电平逻辑，控制左右电机正、反转。
OUT1、OUT2 引脚通过端子 J4 连接左电机，OUT3、OUT4 引脚通过端子 J5 连接右电机。电机两端并联 104 电容 C8、C9，吸收电机换向时产生的反向感应电动势，抑制干扰，保护驱动芯片。

红外循迹检测模块

循迹功能由 J2 左红外传感器、J3 右红外传感器实现。传感器供电引脚接 5V VCC，信号输出引脚分别接入单片机 P3.7、P3.5。红外传感器发射红外光，根据地面黑色轨迹与白色底板反射率差异输出高低电平信号。单片机读取传感器输出电平，判断轨迹位置，输出对应控制信号调整电机运行状态，完成循迹功能。

按键输入模块

系统配置 K3、K4 两个独立功能按键，按键一端接地，另一端分别连接单片机 P1.3、P1.2 引脚。按键未按下时 I/O 口为高电平；按键按下，对应 I/O 口被拉低，单片机检测低电平信号完成模式切换、功能选择等人机交互操作。

LED 状态指示模块

D1、D2、D3 分别为红、绿、黄三色 LED 指示灯，LED 阳极统一接 VCC，阴极串联限流电阻 R6、R7、R8 后分别接到单片机 P2.0、P2.1、P2.5 引脚。单片机 I/O 口输出低电平时对应 LED 点亮，用来直观显示小车当前工作状态。

风扇驱动电路

风扇属于功率负载，单片机 IO 口不能直接驱动，采用 9012 NPN 三极管作为开关器件。单片机 P2.7 输出控制信号，经过 1K 限流电阻 R3 接到三极管基极；当输出高电平时三极管导通，风扇 M1 通电运转，实现散热功能。

蜂鸣器报警电路

蜂鸣器 B1 由 P1.0 引脚输出 ALAM 信号控制，信号经 R2 限流后驱动 9012 三极管 Q1。三极管导通时蜂鸣器得电发出提示声响，用于故障预警、工作提示。

整体硬件工作逻辑：7.5V 电池提供系统能源，一路直接供给电机驱动，另一路经 L7805 稳压输出 5V 给主控和各类传感器；单片机采集按键、红外传感器信号，运行控制逻辑，输出控制电平，控制电机运转，同时驱动 LED、风扇、蜂鸣器完成状态反馈。

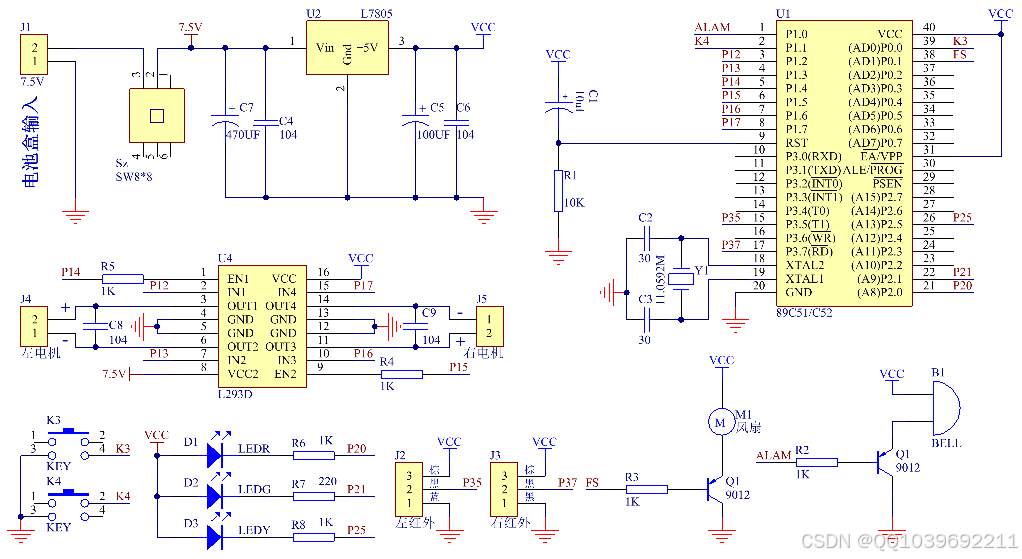

原理图
