一、熔深：焊接质量的"定海神针"

螺柱焊接的实质是：螺柱端面与工件表面被电弧熔化形成熔池，随后螺柱浸入熔池冷却凝固，形成冶金结合。在这个过程中，熔池深度直接决定了焊接接头的承载能力——熔深不足则强度不够，熔深过大则可能烧穿薄板。

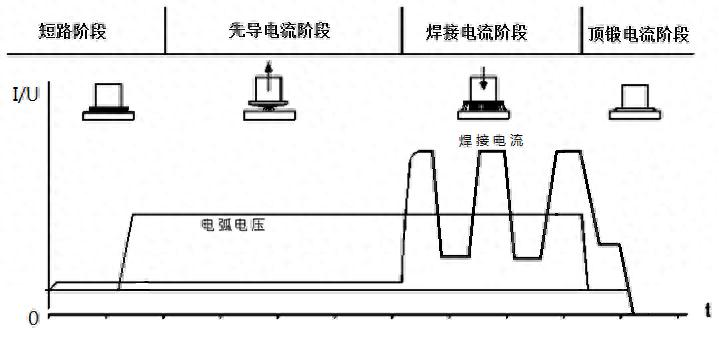

在PIDS系统的焊接过程中，焊接电流阶段电弧在工件表面以及螺柱端面生成一个熔池，随后伺服电机通过反向电流作用，使螺柱压入熔池；顶锻电流阶段继续施加电流，降低冷却速度，保证焊接螺柱与工件连接的塑性和牢靠性。

池深度就是这个过程中形成的液态金属层的厚度，它综合反映了焊接热输入、螺柱浸入深度、板材熔透程度等多项工艺参数的实际效果。

然而，在工业产线中实时测量熔深，历来是一个"老大难"问题。直接测量手段（如超声波、X射线）成本高昂、响应慢，且难以在焊接瞬间的高温、强电磁干扰环境下稳定工作。于是，一个问题摆在眼前：能否在不增加硬件成本的前提下，实现熔深的在线监测？

二、从"间接信号"到"熔深值"——PIDS的工程智慧

其核心原理并不复杂：PIDS送料机在每次焊接完成后，计算焊接前后螺柱位置信息，以得出熔池深度值，并通过CAN2.0B通信传输至PIDS主机。

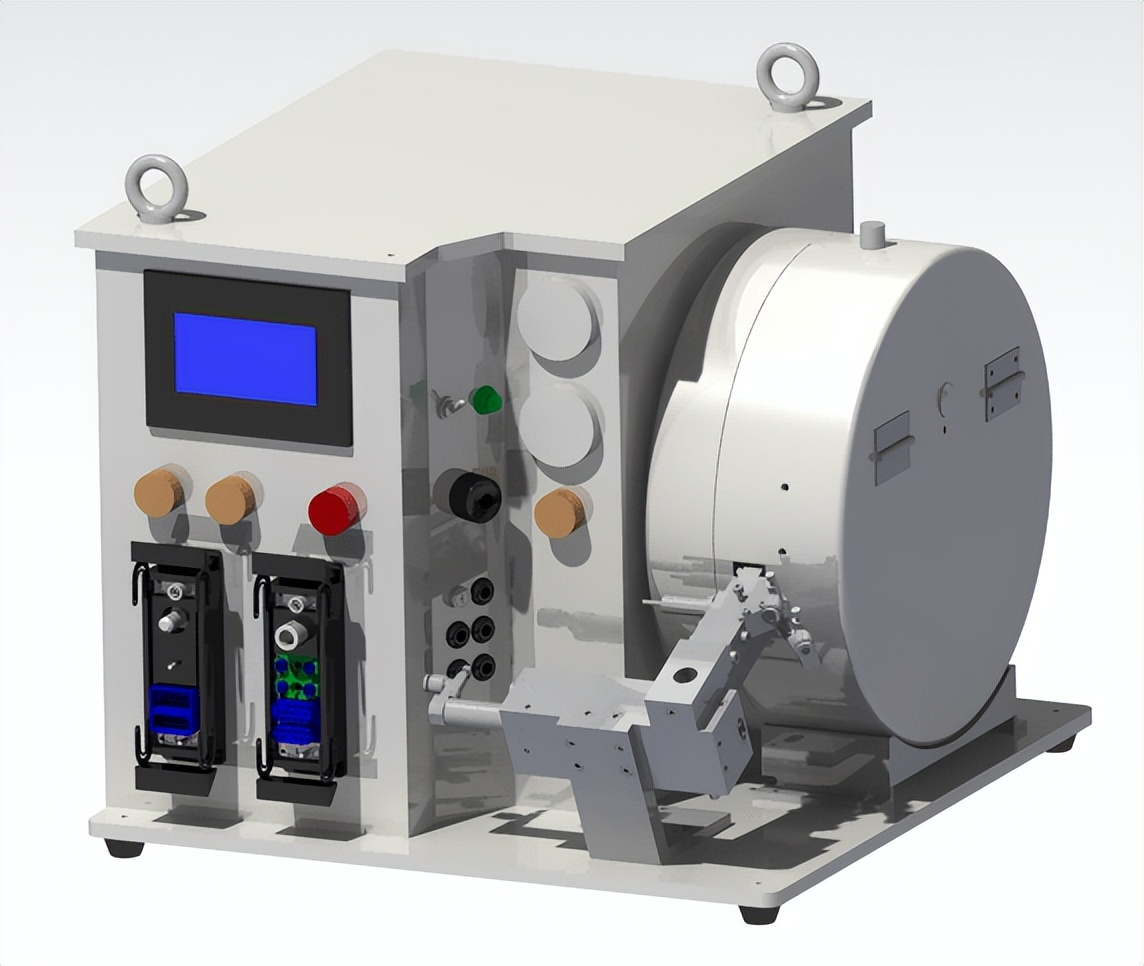

这里的关键在于"焊接前后螺柱位置信息"——PIDS系统采用的是全伺服电机驱动的送料与焊枪控制方案。送料机采用伺服电机（全自动模式）驱动，伺服电机驱动电压为DC70V，与PIDS主机之间通过CAN2.0B总线通信。

焊枪方面，GAM1/GSM1等全自动伺服焊枪同样采用直线伺服电机驱动，焊接螺柱通过伺服电机做反向运动，将熔化后的螺柱端面浸入工件熔池。

这套全伺服架构意味着螺柱在整个焊接过程中每个时刻的位置都是可精确感知的。焊接前，螺柱处于初始位置（导电嘴前端）；焊接开始后，伺服电机提升螺柱引弧，螺柱端面熔化，熔池形成；焊接结束后，伺服电机反向驱动螺柱浸入熔池，最终到达顶锻位置。焊接前后的位置差值，与熔池深度之间存在确定性的物理对应关系。PIDS系统正是利用这个差值，间接推算出熔池深度值。

这种"间接测量"的工程哲学在于：不增加任何额外传感器，纯粹利用系统已有的伺服位置反馈信息，通过算法计算出熔深值。这是一种极低成本、零硬件改动的熔深监测方案，对于产线而言，几乎没有任何附加成本。

三、熔深阈值：每通道独立设定，工艺参数"一人一策"

PIDS手持屏的工艺配置界面可设定熔深报警阈值，且每组工艺可单独设定。对于一条产线有多个焊点、多种螺柱型号的场景，这个设计至关重要。

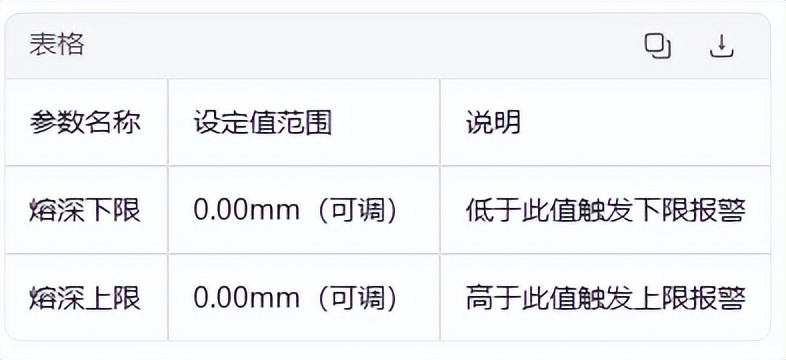

在手持屏的通道配置界面中，可以看到以下参数设置项 ：

例如，对于M6螺柱在2.0mm钢板上的焊接，熔深合格范围可能是0.5-1.0mm；而对于M5螺柱在1.2mm薄板上的焊接，熔深范围可能只有0.3~0.6mm。通过为每组工艺单独设定阈值，实现了**“一种工艺一套标准”**的精细化管控。

四、熔深报警：不发送完成信号，机器人停机，待人工确认

PIDS系统在公共配置界面中，将"熔深报警来源"选为**“主机熔深判断”**后，由主机负责比对接收的熔深值与报警阈值。

当熔池深度值超出阈值范围时，触发相应报警：

熔池深度值低于下限 → 触发熔深下限报警（H-019）
熔池深度值高于上限 → 触发熔深上限报警（H-020）
报警触发后的处理流程非常严格 ：

焊接结束后，若熔池深度超出阈值范围，将触发熔深报警，不发送完成信号，机器人停机，待人工确认后方可继续作业。

这意味着，熔深超差是一个"硬停机"级别的故障——PIDS系统不会向机器人发送"焊接完成"信号，机器人收到该信号超时后自动停机，产线停止。操作人员必须到现场确认问题，排查原因（可能是参数偏移、板材波动、螺柱质量异常等），排除故障后在手持屏上手动复位，产线才能继续运行。

这种"熔深超差即停机"的逻辑，与PIDS系统的其他报警（如焊接短路H-005、引弧失败H-006等）相比，级别更高——它不是"记录一下继续生产"的提示性报警，而是直接中断产线，迫使人工干预**的硬闭环。原因在于，熔深直接决定了焊接强度，熔深不合格意味着该焊点承载能力不达标，如果让其放行，可能导致后续装配或使用中发生断裂等严重质量事故。

五、熔深数据的可追溯性

PIDS手持屏的故障异常界面可查看熔深报警内容，报警信息将存入事件记录。这意味着每次熔深超差都有据可查：什么时间、哪把枪、哪个焊点、熔深值是多少、触发了哪个报警。

对于主机厂来说，这意味着每个焊点的熔深数据都有记录可追溯。当某批次车身出现焊接质量问题时，可以反查熔深记录，快速定位问题根源。相比于传统的"抽检+破坏性试验"模式，这种"全检+数据记录"的质量管控方式，在数据完整性和问题追溯效率上都有本质提升。

六、间接测量的"工程简约主义"

在工业自动化领域，我们往往倾向于"加传感器解决问题"——加激光位移传感器、加工业相机、加超声探头……但每加一个传感器，都意味着更高的硬件成本、更复杂的安装调试、更多的维护点。

PIDS的方案做了减法：**利用系统已有的伺服位置反馈，通过算法间接计算目标物理量。**PIDS送料机本身就具备伺服电机驱动，位置精度足够高（与PIDS主机之间采用CAN2.0B通信，控制精度可达微米级），焊接前后螺柱位置的变化天然包含了熔深信息，只需要在软件层面增加计算逻辑，即可实现"零成本传感器"的熔深监测。

这种**"用算法替代传感器"的思路，在工业领域有着广阔的应用前景——当系统本身已经具备足够的感知能力时，我们需要做的，不是继续加传感器，而是挖掘已有数据中隐含的信息。**
