1. 机器人关节电机概述

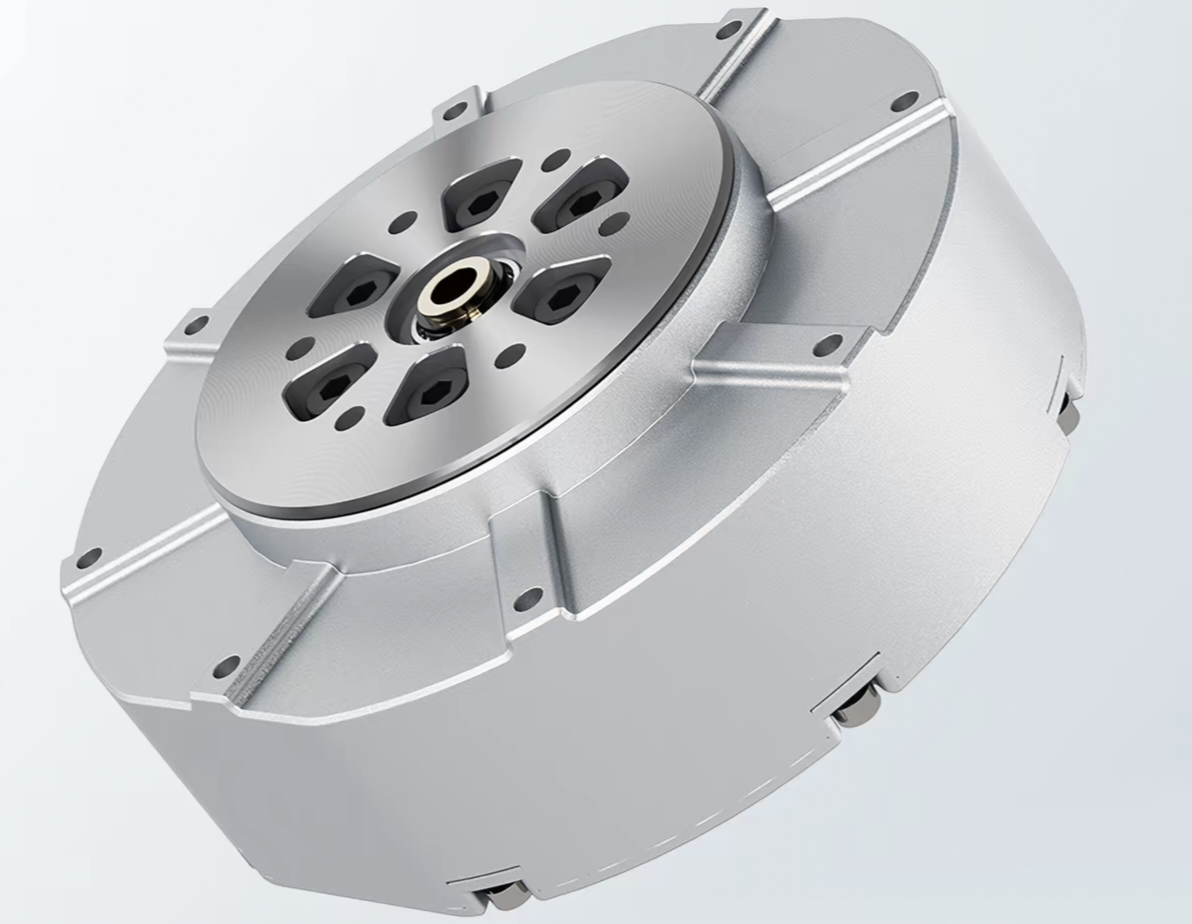

                                                      (该图引用自宇树科技)

机器人关节电机是机器人运动系统的核心执行部件，通常由角度传感器、无框电机、减速器和驱动板四部分组成。本文首先对机器人关节电机的整体构成及各组成部分进行系统性介绍，后续将针对每一部分单独撰文展开详细阐述。

2. 机器人关节电机的组成部分

2.1 无框电机

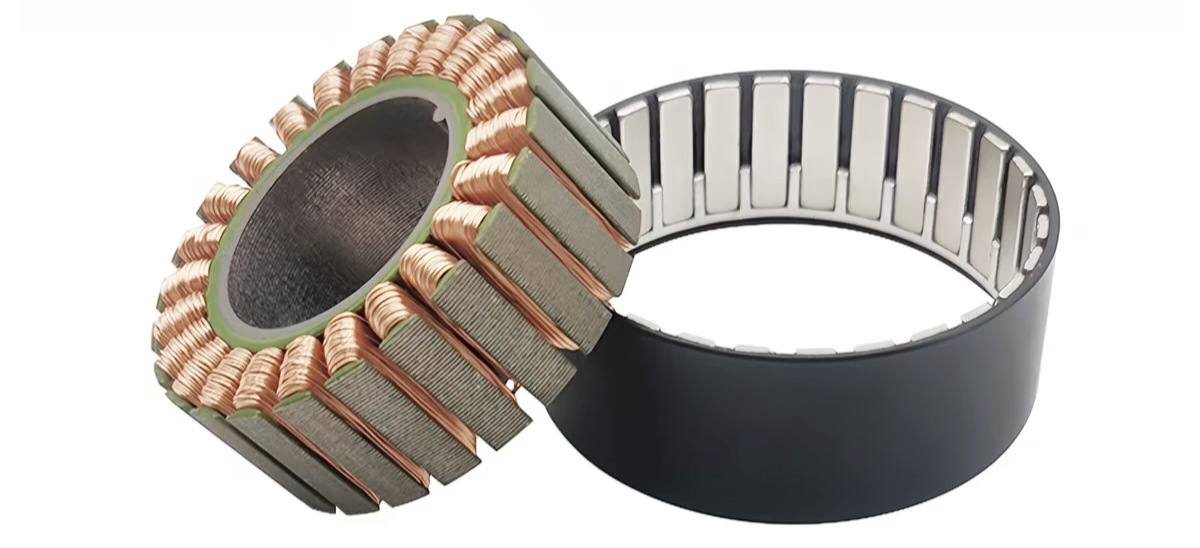

无框电机是关节电机中提供原始动力的核心部件，主要由定子和转子两部分构成。

定子采用硅钢片叠压制成。一方面，硅钢材料能够有效约束磁感线走向，提升磁场利用率；另一方面，其较高的电阻率可显著抑制涡流产生，从而降低铁损。在硅钢片上以 Y 形绕组方式绕制铜漆包线，即构成完整的定子结构。

转子由磁轨与磁片两部分组成。通常将磁性能优异的钕铁硼永磁体固定于磁轨之上，以确保电机旋转过程中能够产生稳定且均匀的磁场。

2.2 角度传感器

角度传感器通常采用霍尔编码器实现，其工作原理基于对磁场矢量方向的检测。具体而言，在转子转轴末端额外安装一块用于角度检测的专用磁铁，并将霍尔编码器芯片紧邻（但不接触）该磁铁布置，即可实时读取电机的旋转角度。

由于电机输出端连接减速器，电机需旋转多圈并经减速后才能驱动输出轴转动一圈，这导致系统断电后关节角度位置信息容易丢失。针对该问题，工程实践中通常采用两种解决方案：其一，在减速器前后两端分别安装编码器进行角度测量；其二，选用多圈绝对值编码器以记录绝对位置。

2.3 减速器

减速器的核心功能在于降低电机输出转速，从而提升输出扭矩。目前常见的减速器类型包括行星减速器、谐波减速器以及 RV 减速器等。下表对这三类减速器的常见减速比、优缺点及价格范围进行对比。

类型	常见减速比	优点	缺点	通常价格范围
行星减速器	3:1 ~ 10:1（减速比有限，通常需要多级串联）	结构紧凑、传动效率高（单级可达 95% 以上）、承载能力强、刚度高、寿命长	存在一定回程间隙，精度低于谐波减速器；多级串联后体积和重量增加	百元级别（最便宜）
谐波减速器	50:1 ~ 160:1（单级即可实现大减速比）	传动比大、体积小、重量轻、精度高、回程间隙极小，适合高精度关节	柔轮易疲劳，寿命相对有限；成本较高；对润滑和装配要求严格	数千元至上万元
RV 减速器	30:1 ~ 200:1（常用 40:1 ~ 160:1）	刚度高、承载能力极强、抗冲击性好、传动平稳，适合重载大扭矩场景	结构复杂、体积和重量较大；制造成本高；传动效率略低于行星减速器	数千元至数万元

2.4 驱动板

驱动板主要由以下几部分电路组成：

• 电源与保护电路：为各芯片模块提供稳定适配的工作电压，并具备短路保护、反接保护及静电防护等功能。
• CAN 通信电路：负责与上位机进行数据交互，接收控制指令，并实时反馈电机角度、电流等运行状态信息。
• 电机驱动电路：由 6 个 MOSFET 构成三相全桥拓扑，配合栅极驱动芯片实现对电机的精确驱动控制。
• 电流检测电路：利用单片机内置 ADC 模块，对三相电路中各相电流进行实时采样与测量。
• 角度检测电路：主要集成霍尔编码器芯片，用于检测磁场矢量方向，从而确定电机当前角度。
• 主控芯片：通常选用 STM32 等高性能单片机，负责运行 FOC 控制算法，并完成电流环、速度环及角度环的 PID 闭环运算。
