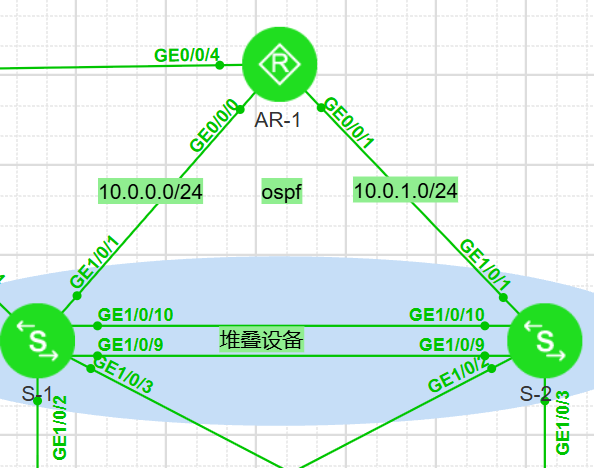

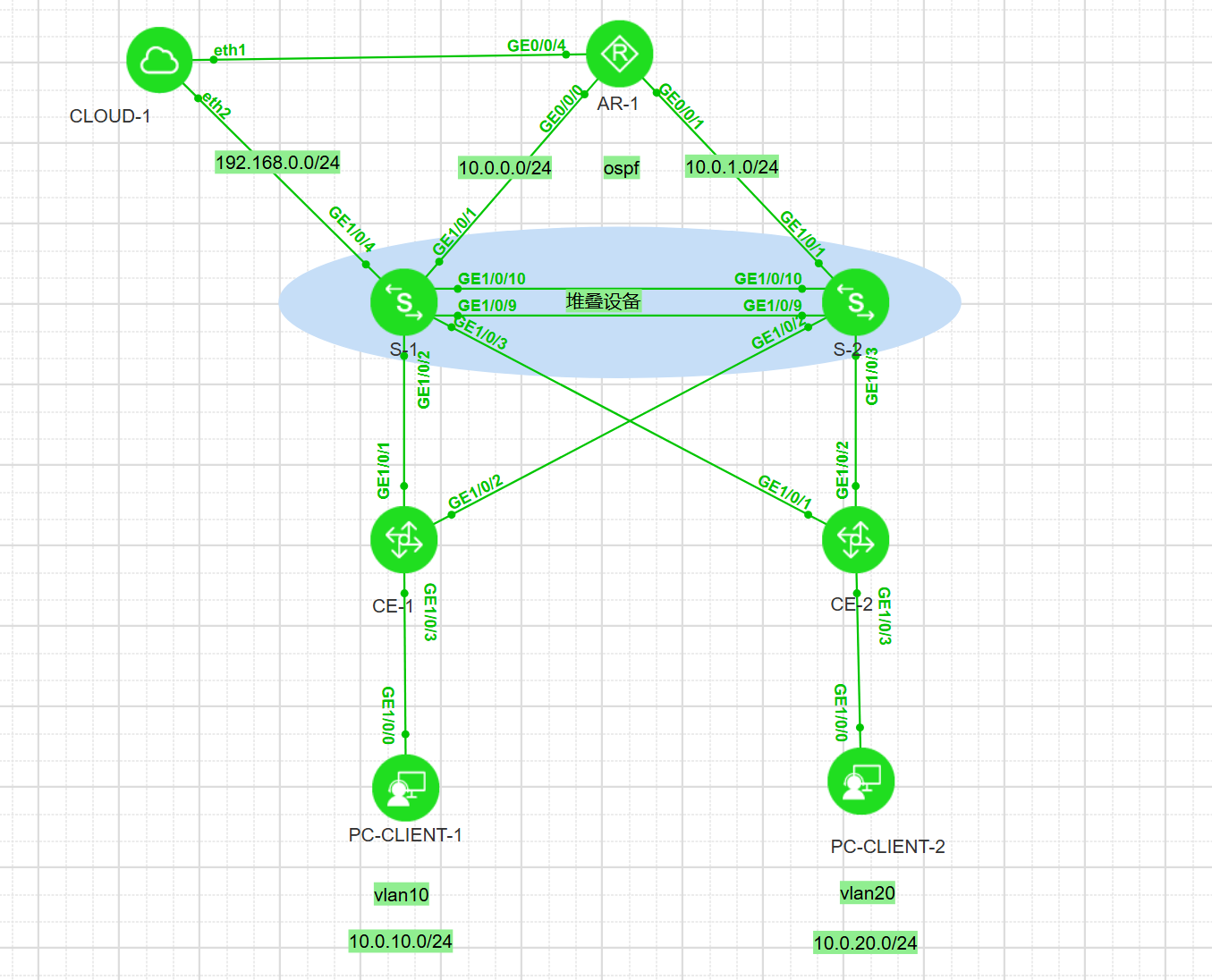

一、实验拓扑：

本次使用一台路由器AR1，两台交换机（S-1/S-2），两台汇聚交换机（CE-1/CE-2），两台PC，一个CLOUD可以研究交换机和路由的WEB页面，CE交换机也存在WEB界面，本次暂不研究。
本次实验规划了 VLAN 10：10.0.10.0/24 以及 VLAN 20：10.0.20.0/24 。配置OSPF动态路由，交换机路由器之间管理IP为10.0.0.0/24、10.0.1.0/24 。

二、S-1与S-2的堆叠

1.交换机S-1的配置：

＜HUAWEI＞ system-view
[HUAWEI] sysname S-1
[S-1] stack
[S-1-stack] stack member 1 priority 200
[S-1-stack] quit
[S-1] interface Stack-Port 1/1
[S-1-Stack-Port1/1] port member-group interface GE 1/0/9
#这里需要输入两次 y 来确认一下。
[S-1-Stack-Port1/1] port member-group interface GE 1/0/10
#这里需要输入两次 y 来确认一下。

上面的配置我们主动让S-1优先级为200，默认为100，这是优先级下降。然后让9口和10口成为堆叠口。

2.交换机S-2的配置：

＜HUAWEI＞ system-view
[HUAWEI] sysname S-2
[S-2] stack
[S-2-stack] stack member 1 renumber 2
[S-2-stack] quit
[S-2] interface Stack-Port 1/2
[S-2-Stack-Port1/2] port member-group interface GE 1/0/9
#这里需要输入两次 y 来确认一下。
[S-2-Stack-Port1/2] port member-group interface GE 1/0/10
#这里需要输入两次 y 来确认一下。

上面的配置我们主动让S-2设备号变为2，优先级没有调整还是默认的100。然后让9口和10口成为堆叠口。接下来我们分别要回到两个设备的用户视图下，进行 save 保存。
然后重启两个设备输入指令 reboot
ensp-pro启动设备较慢，耐心等待。 注：官方文档建议多台设备要一台一台启动！

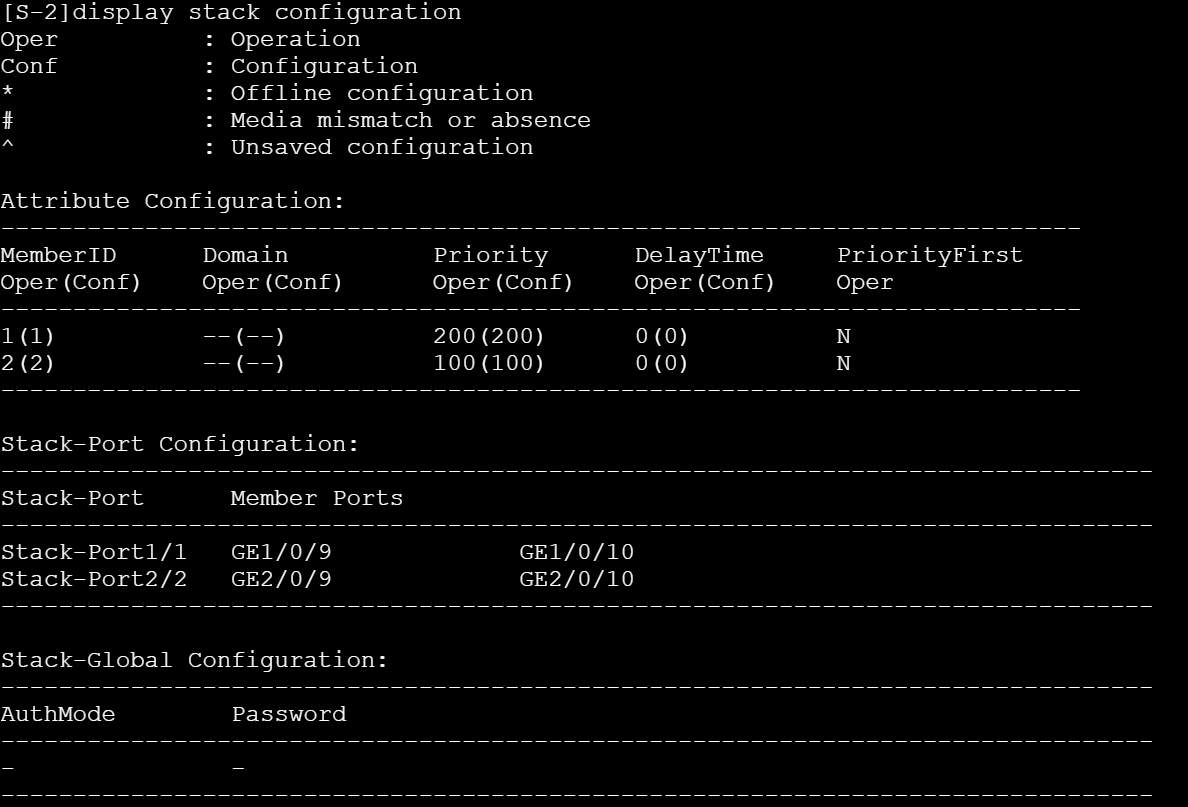

重启后打开两台中的任意一台：敲入 display stack configuration

通过观察我们发现堆叠就是让两台物理路由器逻辑上变成一台路由器，以优先级大（这里优先级越大数字越小）的为主。
我们配置的1/2也因为S-2的设备号变为2，变成了2/2。

三、S-1、S-2的DHCP，动态路由以及端口类型更改

①GE1/0/2、GE1/0/3、GE2/0/2、GE2/0/3 都配成 trunk 口。（备注：S-2因变为2号机，标签有所改变。）
②GE1/0/1、GE2/0/1切换为三层口配置相应IP。

[S-2] vlan batch 10 20
[S-2] dhcp enable
[S-2] interface Vlanif 10
[S-2-Vlanif10] ip address 10.0.10.1 255.255.255.0
[S-2-Vlanif10] dhcp select global
[S-2-Vlanif10] interface Vlanif 20
[S-2-Vlanif20] ip address 10.0.20.1 255.255.255.0
[S-2-Vlanif20] dhcp select global
[S-2-Vlanif20] ip pool pv10
[S-2-ip-pool-pv10] network 10.0.10.0 mask 24
[S-2-ip-pool-pv10] dns-list 223.5.5.5
[S-2-ip-pool-pv10] gateway-list 10.0.10.1
[S-2-ip-pool-pv10] ip pool pv20
[S-2-ip-pool-pv20] network 10.0.20.0 mask 24
[S-2-ip-pool-pv20] dns-list 223.5.5.5
[S-2-ip-pool-pv20] gateway-list 10.0.10.1
[S-2-ip-pool-pv20] interface GE 1/0/1
[S-2-GE1/0/1] undo portswitch
[S-2-GE1/0/1] ip address 10.0.0.2 24
[S-2-GE1/0/1] interface GE 2/0/1
[S-2-GE1/0/1] undo portswitch
[S-2-GE1/0/1] ip address 10.0.1.2 24
[S-2-GE1/0/1] quit
[S-2] port-group group-member GE 1/0/2 GE 1/0/3 GE 2/0/2 GE 2/0/3
[S-2-port-group] port link-type trunk
[S-2-port-group] port trunk allow-pass vlan 10 20
[S-2-port-group] quit
[S-2] ospf router-id 2.2.2.2
[S-2-ospf-1] area 0
[S-2-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.255
[S-2-ospf-1-area-0.0.0.0] network 10.0.1.0 0.0.0.255
[S-2-ospf-1-area-0.0.0.0] network 10.0.10.0 0.0.0.255
[S-2-ospf-1-area-0.0.0.0] network 10.0.20.0 0.0.0.255
按ctrl+z退出
＜S-2＞ save
#这里需要输入 y 来确认一下。

这样我们就配置完了这“一台”堆叠设备，可以使用 display port vlan 和 display ip pool 来检查一下配置。

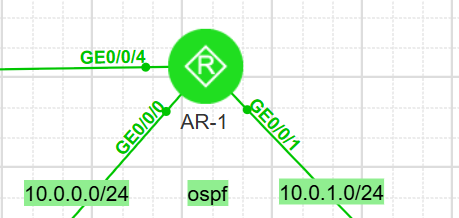

四、AR-1的简单配置

进入系统后改名字叫:AR1，接着分别进入GE0/0/0、GE0/0/1，分别配置IP 10.0.0.1/24 、10.0.1.1/24。
进入 ospf router-id 1.1.1.1 , 再进入 area 0 ，将两个IP段通告出去，退出系统视图保存即可。

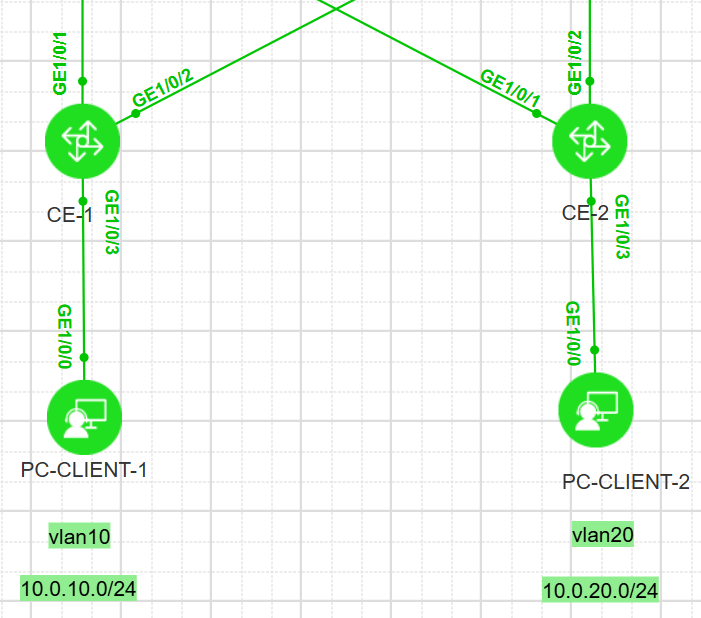

五、CE-1、CE-2的简单配置

分别进入CE-1、CE-2，进入先改名字。

1.汇聚交换机CE-1的配置：

＜CE1＞ int GE 1/0/1
[~CE1] port link-type trunk
[~CE1] port trunk allow-pass vlan 10
[~CE1] int GE 1/0/2
[~CE1] port link-type trunk
[~CE1] port trunk allow-pass vlan 10
[~CE1] int GE 1/0/3
[~CE1] port link-type access
[~CE1] port default vlan 10

2.汇聚交换机CE-2的配置：

＜CE2＞ int GE 1/0/1
[~CE2] port link-type trunk
[~CE2] port trunk allow-pass vlan 20
[~CE2] int GE 1/0/2
[~CE2] port link-type trunk
[~CE2] port trunk allow-pass vlan 20
[~CE2] int GE 1/0/3
[~CE2] port link-type access
[~CE2] port default vlan 20

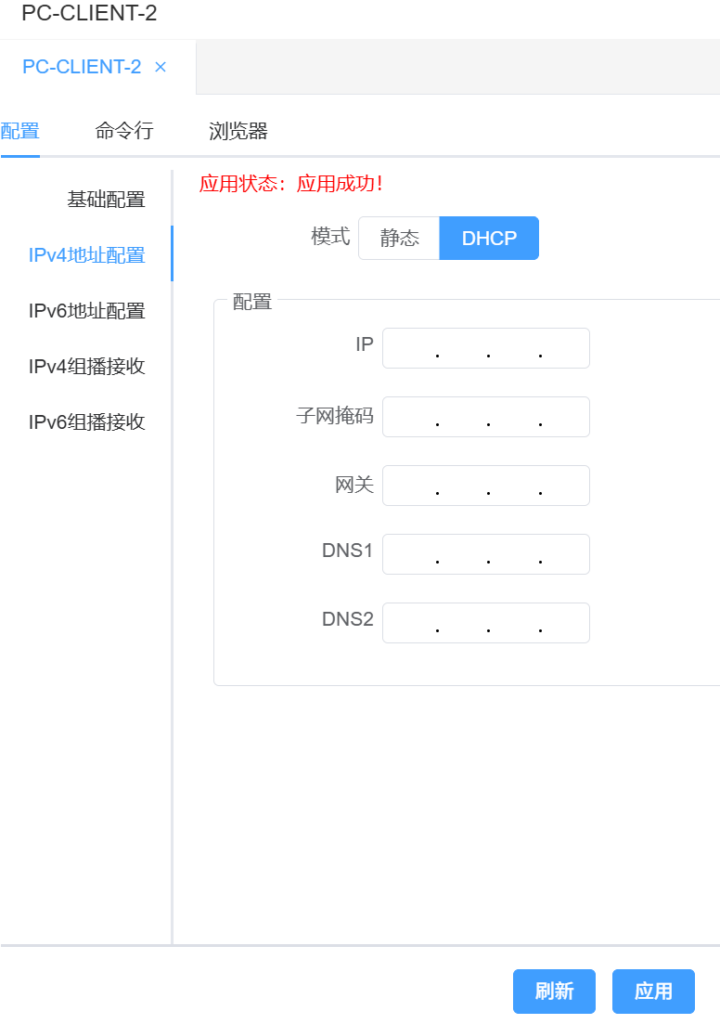

六、PC机分别开启DHCP客户端功能：

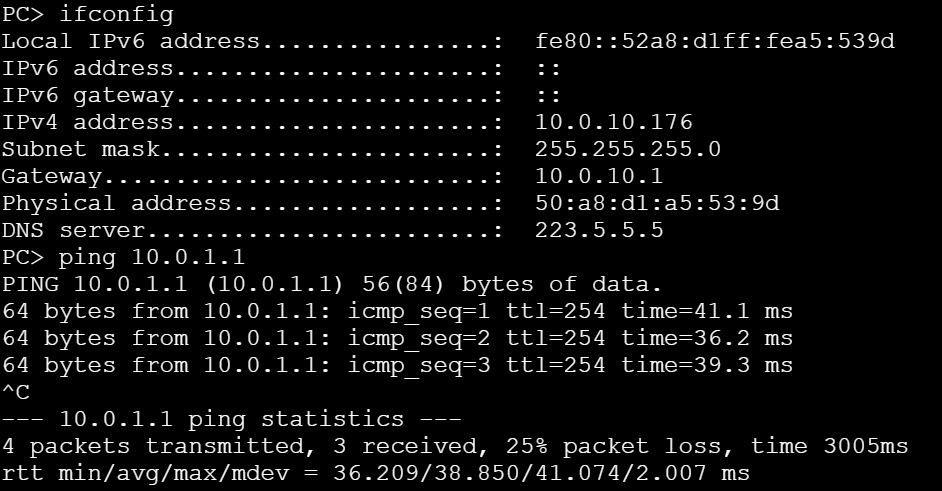

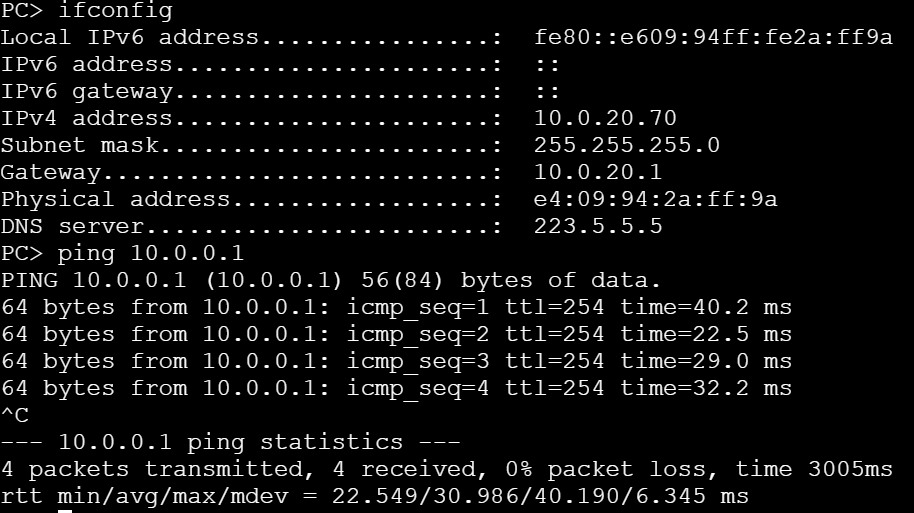

配置并应用后进入命令行检查结果

七、进入WEB端

ensp-pro所有交换机、路由器、防火墙均为真实设备镜像且都可以开启WEB管理页面，请注意虚拟机需要配置3~4快以上网卡用来保证CLOUD端口足够连接设备。

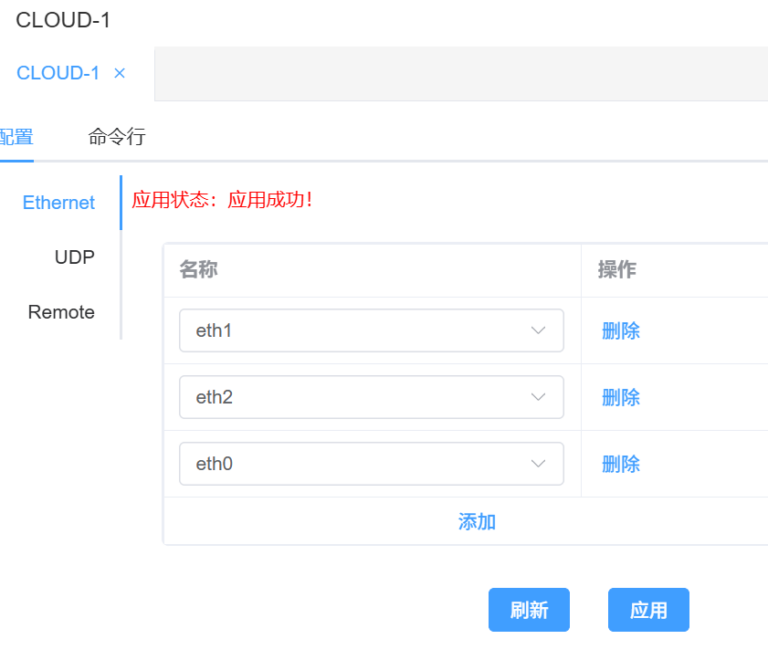

这里我们仅仅只需要在CLOUD的Ethernet中添加ensp-pro服务器网卡就好，其他不用配置。

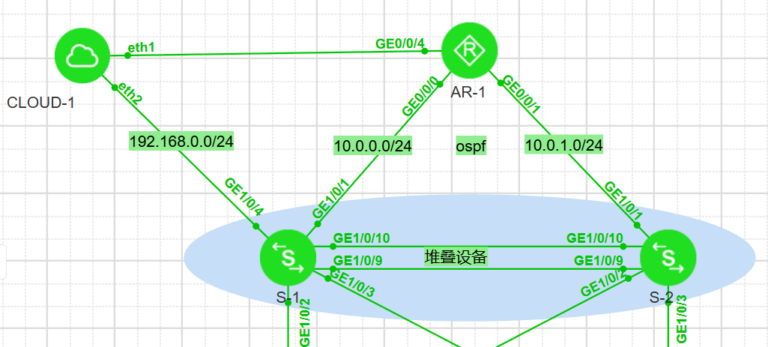

我的网卡全部连接真实网络因此获取到了现实的 192.168.0.0/24 网段，为此我们需要在AR-1和S-1的GE1/0/4上同样配置该网段IP。
接下来分别进入AR-1和S-1配置WEB，配置相同以AR-1为例：

[AR1] aaa
[AR1-aaa] local-user adminis password irreversible-cipher Admin@123
[AR1-aaa] local-user adminis service-type http
[AR1-aaa] local-user adminis privilege level 3
#这里需要输入 y 来确认一下。
[AR1-aaa] quit
[AR1] web-manager enable port 8443
[AR1] web-manager http forward enable
[AR1] web-manager server-source all-interface
#这里需要输入 y 来确认一下。

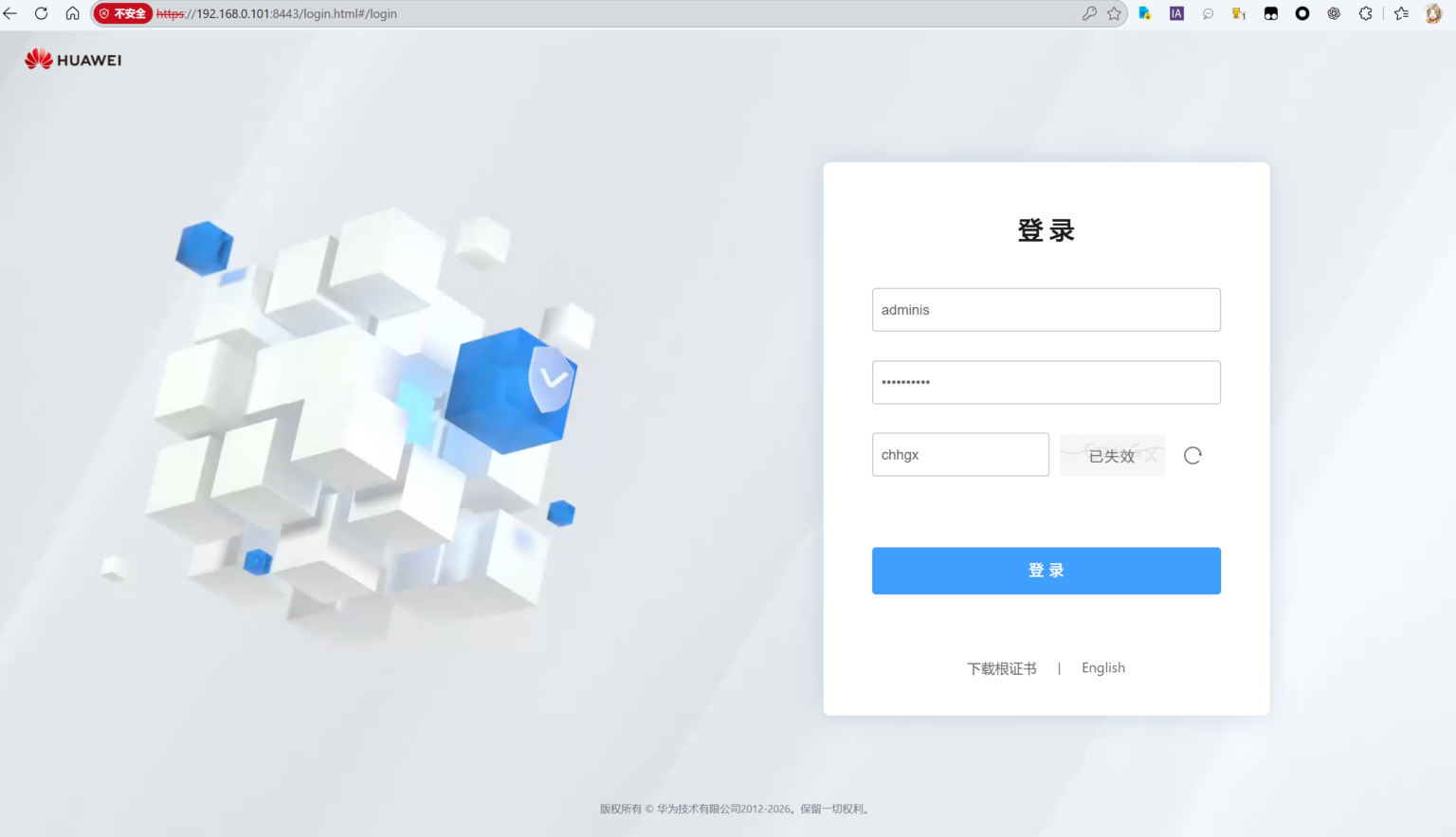

这里直接输入GE1/0/4的IP就能跳转过去：

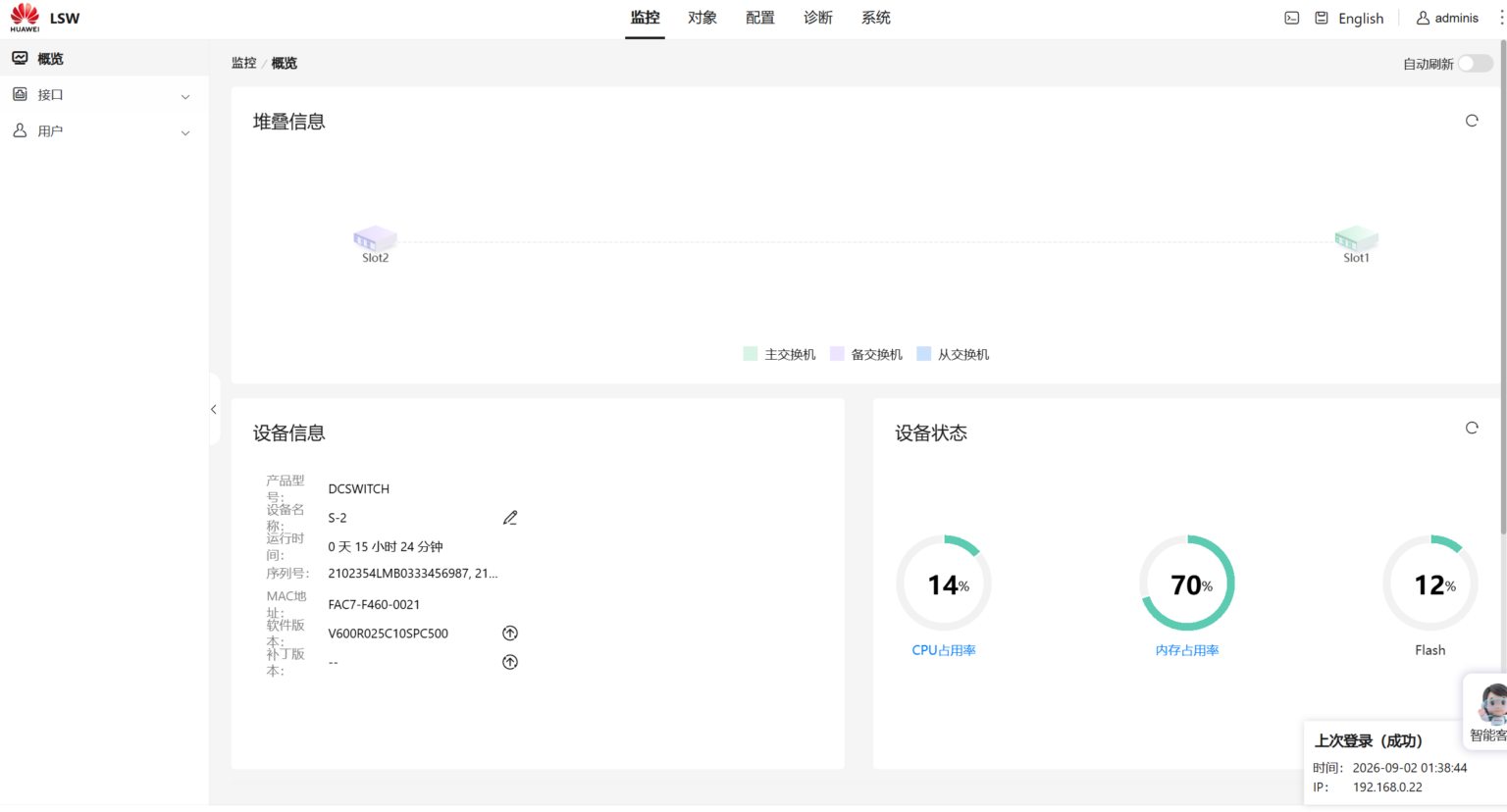

以下是堆叠设备的WEB页面：
