1. 引言：轮式机器人的发展趋势

近年来，随着智能制造、智慧物流和商用服务场景的快速扩张，轮式移动机器人已成为自动化升级的核心载体之一。从仓储搬运到安防巡检，从餐饮配送到医疗运输，轮式机器人凭借其结构相对简单、控制成熟、成本可控等优势，在众多移动机器人形态中占据了主导地位。

从技术演进方向看，轮式机器人正朝着三个核心趋势发展：一是高机动性，要求机器人在狭窄空间内灵活转向、原地旋转甚至横向平移；二是高精度定位与导航，通过激光 SLAM、视觉导航等技术实现毫米级对接与稳定路径跟踪；三是模块化与平台化，底盘作为通用载体，可快速适配不同上层应用，降低开发与维护成本。

在市场需求层面，据行业研究机构统计，2025 年全球移动机器人（AGV/AMR）市场规模持续增长，其中轮式底盘相关产品出货量同比保持两位数增长。中国市场表现尤为突出，在电商物流、新能源制造、3C 电子等行业的带动下，2025 年国内工业应用移动机器人销量再创新高，全年销量预计超过 15 万台，其中以全向轮、舵轮、差速轮为代表的轮式底盘方案占据了绝大部分份额。应用场景也从传统的仓储搬运，加速渗透至半导体晶圆搬运、汽车零部件上线、医院物资配送、楼宇清洁等对运动精度和空间适应性要求更高的领域。

在众多底盘驱动方案中，全向轮与舵轮是两种最具代表性的技术路线。它们分别以“全向移动灵活性”和“重载直线稳定性”见长，适用于截然不同的工况。本文将从结构原理、运动特性、优缺点、适用场景等维度对两者进行系统对比，并给出选型建议，帮助工程师在项目初期做出更合理的决策。

2. 全向轮底盘方案

2.1 结构与工作原理

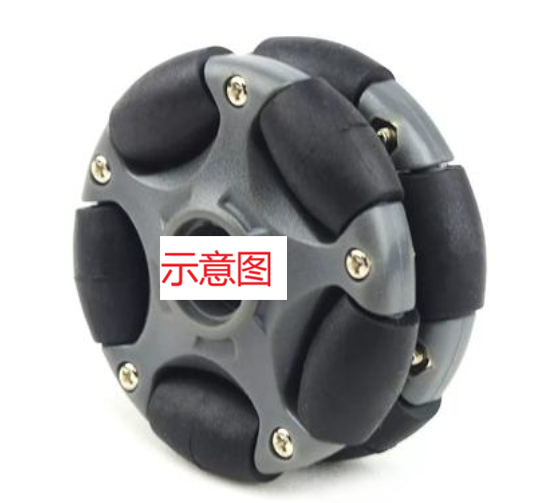

全向轮（Omni Wheel）通常指麦克纳姆轮（Mecanum Wheel）或由多个从动辊子构成的轮组。以最常见的麦克纳姆轮为例，其轮缘上斜向安装了一系列可自由转动的辊子，辊子轴线与轮毂轴线呈 45 度夹角。当车轮旋转时，辊子与地面的接触会产生沿辊子轴线方向的摩擦力分量，通过四个车轮不同转速和转向的组合，即可合成任意方向的水平运动。

典型的全向移动底盘采用四个麦克纳姆轮呈矩形布置，每个轮子由独立电机驱动。通过控制四个轮子的转速与转向，底盘可以实现：

• 前后直行：四个轮子同向同速旋转。
• 左右横移：对角线方向轮子反向旋转，产生横向合力。
• 原地旋转：左侧轮与右侧轮反向旋转，绕底盘中心旋转。
• 任意角度斜行：通过不同轮速组合实现任意方向平移与旋转的复合运动。

2.2 核心优势

• 全向移动能力：无需转向机构即可实现横向平移和原地旋转，在狭窄通道、密集货架间具有无可比拟的灵活性。
• 运动控制简单直观：基于轮速解算即可实现任意方向运动，路径规划算法相对成熟，便于实现平滑轨迹跟踪。
• 定位精度高：由于运动模型线性度好，配合高精度编码器与视觉/激光定位，可实现较高的重复定位精度，适合对接类作业。
• 结构紧凑：无需复杂的转向舵机或连杆机构，底盘高度可做得较低，有利于降低整车重心。

2.3 主要局限

• 承载能力有限：辊子与地面为点接触或短线接触，单位面积压强较大，重载场景下辊子易磨损，承载能力通常弱于同尺寸舵轮底盘。
• 地面适应性较差：对地面平整度要求较高，凹凸不平或异物较多的地面会导致辊子打滑、振动加剧，影响定位精度。
• 辊子磨损与维护成本：辊子属于易损件，在粉尘、砂砾环境下磨损较快，需要定期更换，长期维护成本偏高。
• 能耗相对较高：全向运动时辊子存在一定的滑动摩擦，能量利用效率略低于常规轮式驱动。

2.4 典型应用场景

全向轮底盘广泛应用于对空间灵活性和对接精度要求较高的场景，典型包括：

• 仓储物流中的货到人拣选、料箱搬运。
• 3C 电子、半导体行业的晶圆盒与物料转运。
• 医院手术室、药房等狭窄环境下的物资配送。
• 科研教学与竞赛机器人平台。

3. 舵轮底盘方案

3.1 结构与工作原理

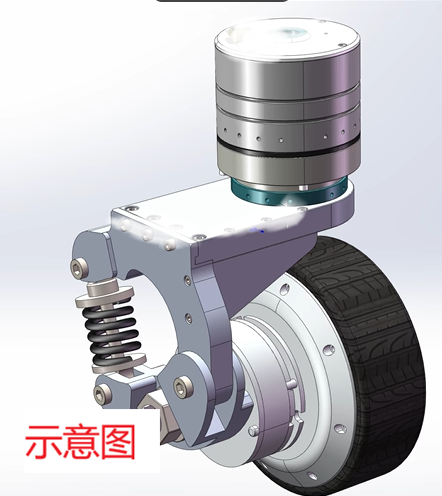

舵轮（Steering Wheel / Drive Wheel）是一种将驱动电机与转向电机集成于一体的驱动单元。每个舵轮模块通常包含一个驱动轮、一套转向机构（可连续旋转 360 度）以及对应的驱动电机、转向电机和编码器。底盘通常配置两个或四个舵轮，通过各舵轮转向角与驱动速度的协同控制，实现底盘的运动。

舵轮底盘的运动方式与汽车类似，但更为灵活：

• 前后直行：所有舵轮转向角归零，驱动轮同向旋转。
• 转向行驶：通过调整各舵轮转向角，实现不同半径的圆弧转弯，最小转弯半径可接近零。
• 原地旋转：各舵轮转向角调整至指向底盘中心，驱动轮反向旋转即可实现原地回转。
• 斜行：所有舵轮转向角保持一致，底盘可沿任意方向直线平移。

3.2 核心优势

• 承载能力强：舵轮采用常规橡胶轮胎与地面接触，接触面积大、压强小，单轮承载能力远高于全向轮，适合重载搬运。
• 地面适应性好：橡胶轮胎对地面平整度要求相对较低，在厂房环氧地坪、轻微坡道甚至户外路面均可稳定运行。
• 行驶速度快、效率高：滚动摩擦损耗小，能量利用效率高，可实现较高的空载与满载行驶速度。
• 减振与通过性较好：轮胎本身具有一定的弹性，可吸收部分地面振动，对底盘上的精密设备更友好。

3.3 主要局限

• 结构复杂、成本较高：每个舵轮模块集成了驱动与转向两套电机及减速机构，单轮成本显著高于全向轮，且控制系统更复杂。
• 横向移动需先转向：虽然舵轮可实现斜行，但横向平移需要先将所有轮转向 90 度，响应速度不如全向轮直接横移。
• 底盘高度较高：转向机构占用一定垂直空间，底盘整体高度通常高于全向轮方案。
• 控制算法较复杂：舵轮运动学涉及转向角与驱动速度的耦合解算，对控制器的实时性和算法精度要求更高。

3.4 典型应用场景

舵轮底盘广泛应用于重载、长距离、高速行驶及户外场景，典型包括：

• 汽车制造中的白车身、发动机等重型零部件搬运。
• 港口、机场的重载行李与货物运输。
• 大型仓储中的整托盘搬运。
• 户外巡检、园区物流等对地面适应性要求较高的场景。

为便于工程师在项目初期快速评估舵轮底盘是否满足工况要求，下表汇总了舵轮底盘的关键选型参数及典型数值范围，可作为初步筛选与方案对比的参考依据。

参数项	典型数值范围	说明
额定负载	500 kg 至 3000 kg（单机）	取决于舵轮数量与单轮承载能力，重载场景可选用四舵轮布局进一步提升。
最大行驶速度	1.0 m/s 至 2.5 m/s（满载）	空载速度通常更高，长距离转运场景建议优先关注满载持续运行速度。
最小转弯半径	0 m（可原地旋转）至 1.5 m	四舵轮布局可实现原地回转，双舵轮布局的最小转弯半径取决于轮距与转向角范围。
转向角度范围	±90° 至 ±180°（连续旋转）	支持连续 360° 旋转的舵轮模块可覆盖全向斜行与原地旋转需求。
定位精度	±5 mm 至 ±20 mm（重复定位）	配合激光 SLAM、二维码或磁导航可进一步提升，精密对接场景建议叠加视觉二次定位。
适用地面类型	环氧地坪、自流平、水泥地面、轻微坡道、户外硬化路面	橡胶轮胎对地面平整度要求较低，但应避免长期在碎石、泥泞等极端路面运行。

需要说明的是，上表给出的数值为行业常见范围，实际选型时仍应以具体厂商的产品规格书为准，并结合负载分布、运行节拍、通道宽度与对接精度等工况条件进行综合校核。

4. 全向轮与舵轮的核心对比

对比维度	全向轮（麦克纳姆轮）	舵轮
移动灵活性	可实现任意方向平移与原地旋转，灵活性极高	需先转向再横移，灵活性较高但响应略慢
承载能力	较弱，辊子点接触，适合轻中型负载	强，橡胶轮胎面接触，适合中重载
地面适应性	较差，要求平整硬质地面	较好，可适应轻微不平与坡道
行驶速度与效率	中等，辊子滑动摩擦导致效率略低	较高，滚动摩擦损耗小，速度快
结构复杂度与成本	结构简单，单轮成本低，但辊子易磨损	集成驱动与转向，结构复杂，单轮成本高
维护成本	辊子更换频繁，长期维护成本偏高	轮胎寿命长，但转向机构故障维修较复杂
控制难度	运动学模型简单，控制成熟	转向与驱动耦合，控制算法较复杂
底盘高度	较低，重心低	较高，转向机构占用空间
典型负载范围	数十公斤至数百公斤	数百公斤至数吨

5. 如何选择：决策框架与建议

全向轮与舵轮并非简单的优劣关系，而是针对不同工况的差异化解决方案。选型时应从以下几个维度综合评估：

5.1 先看负载与地面

这是最优先的筛选条件。若负载超过 500 公斤，或地面存在接缝、轻微坡道、户外路面等情况，应优先考虑舵轮方案；若负载在 300 公斤以内且地面为平整环氧地坪或自流平，全向轮可充分发挥其灵活性优势。

5.2 再看空间与运动需求

若作业通道狭窄、需要频繁横向平移或原地旋转（如货架间穿梭、设备对接），全向轮是更优选择；若运行路径以直线为主、转弯半径要求不高，舵轮在效率和成本上更具优势。

5.3 评估精度与控制要求

全向轮运动模型线性度好，配合高精度定位可实现优异的重复对接精度，适合对停位精度要求高的场景；舵轮在高速行驶下的轨迹控制更稳定，适合长距离高速转运。

5.4 综合成本与维护预算

舵轮单轮采购成本高，但轮胎耐用、维护周期长；全向轮初期采购成本低，但辊子磨损快，需将长期更换成本纳入总拥有成本（TCO）进行综合评估。

综合以上四个维度的判断，可参考下面的选型决策流程图，从负载与地面条件出发，逐层筛选空间运动需求、精度控制要求与成本维护预算，最终落到全向轮或舵轮方案。

flowchart TD
    A[开始选型] --> B{负载与地面条件}
    B -- 重载或地面不平整 --> C[舵轮方案]
    B -- 轻载且地面平整 --> D{空间与运动需求}
    D -- 狭窄空间、需频繁横移或原地旋转 --> E[全向轮方案]
    D -- 直线路径为主、转弯半径要求不高 --> F{精度与控制要求}
    F -- 停位精度要求高、需精密对接 --> G[全向轮方案]
    F -- 长距离高速转运、轨迹稳定优先 --> H{成本与维护预算}
    H -- 预算充足、追求长期耐用 --> I[舵轮方案]
    H -- 预算有限、接受辊子定期更换 --> J[全向轮方案]
    C --> K[确定底盘方案]
    E --> K
    G --> K
    I --> K
    J --> K

为帮助读者更顺畅地走通这条判断路径，下面逐一说明流程图中每个判断节点的具体判断标准与分支逻辑。

节点一：负载与地面条件（B）。这是整个流程的入口，也是优先级最高的筛选条件。判断标准可拆为两点：一是单次搬运负载是否超过 500 公斤，二是地面是否存在接缝、轻微坡道、户外路面或明显不平整。只要满足其中任意一点，就应直接走向舵轮方案（C），因为全向轮的辊子点接触结构在重载或复杂地面下磨损快、易打滑，难以保证稳定运行；反之，若负载在 300 公斤以内且地面为平整的环氧地坪或自流平，则进入下一节点继续判断。

节点二：空间与运动需求（D）。当负载与地面条件不构成限制后，需要考察作业空间与运动方式。判断标准是：作业通道是否狭窄、是否需要频繁横向平移或原地旋转，例如货架间穿梭、设备对接等场景。若答案为是，说明对空间灵活性要求极高，全向轮无需转向即可直接横移，是最优选择，直接走向全向轮方案（E）；若运行路径以直线为主、转弯半径要求不高，则继续进入精度与控制要求节点。

节点三：精度与控制要求（F）。在直线路径为主的场景下，进一步评估停位精度与轨迹控制需求。判断标准是：是否要求较高的停位精度或需要精密对接，例如与上下料机构、充电桩等设备稳定对接。若答案为是，全向轮运动模型线性度好、重复定位精度高，更契合此类需求，走向全向轮方案（G）；若场景以长距离高速转运为主、更看重轨迹稳定性和行驶效率，则进入最后一个成本与维护预算节点。

节点四：成本与维护预算（H）。当精度要求不高、以长距离转运为主时，最终通过预算来收敛方案。判断标准是：项目预算是否充足，以及是否愿意接受舵轮较高的单轮采购成本来换取长期耐用性。若预算充足且追求长期低维护，舵轮轮胎寿命长、维护周期长，是更合适的选择，走向舵轮方案（I）；若预算有限、能够接受辊子定期更换的维护方式，则全向轮在采购成本上更具优势，走向全向轮方案（J）。

需要强调的是，流程图中存在多条直接指向舵轮或全向轮的路径，例如重载或地面不平整时无需再考察后续维度即可直接确定舵轮方案，狭窄空间需频繁横移时也无需再评估精度与成本即可确定全向轮方案。读者在实际使用时，只需对照自身条件逐层匹配，即可快速收敛到合适的底盘方案。

该流程图将 5.1 至 5.4 的决策维度串联为一条可执行的判断路径：先以负载与地面条件划定大方向，再依次结合空间运动需求、精度控制要求与成本维护预算进行细化，最终收敛到全向轮或舵轮的具体方案，便于项目初期快速形成选型结论。

5.5 选型决策速查表

典型需求	推荐方案	核心理由
狭窄货架间穿梭、横向平移	全向轮	无需转向即可横移，空间适应性最强
重载托盘搬运（500kg 以上）	舵轮	承载能力强，轮胎耐用
半导体晶圆盒精密对接	全向轮	运动精度高，对接平稳
汽车零部件长距离上线	舵轮	速度快、效率高、地面适应性好
户外园区巡检	舵轮	轮胎通过性好，适应复杂路面
科研教学、竞赛平台	全向轮	控制简单、成本低、便于二次开发

5.6 选型决策速查表

为便于读者在项目初期快速对照选型，下表汇总了典型需求场景对应的推荐方案及核心理由，可直接作为初步筛选的参考依据。

典型需求场景	推荐方案	核心理由
狭窄空间横移、货架间穿梭	全向轮	无需转向即可横向平移，空间适应性最强
重载长距离搬运（500kg 以上）	舵轮	承载能力强，轮胎耐用，直线行驶效率高
户外园区巡检、复杂路面	舵轮	橡胶轮胎通过性好，适应不平地面与坡道
半导体晶圆盒精密对接	全向轮	运动模型线性度好，停位精度高、对接平稳
汽车零部件长距离上线	舵轮	速度快、效率高，适合直线为主的转运路径
科研教学、竞赛平台	全向轮	控制简单、成本低、便于二次开发

需要说明的是，上表仅用于快速初筛。实际选型时，仍应结合负载与地面条件、空间与运动需求、精度与控制要求以及成本与维护预算四个维度进行综合评估，必要时可参考 5.5 节的决策流程图逐层判断。

6. 选型实战案例：3C 电子工厂的物料搬运

为帮助读者将前文的决策框架落到实际项目中，本节以一个典型的 3C 电子工厂物料搬运场景为例，完整演示从需求梳理到方案落地的选型过程。

6.1 场景与需求描述

某 3C 电子代工厂计划在 SMT 贴片车间与成品组装线之间引入移动机器人，用于搬运装有电路板、电子元器件的标准料箱。车间通道宽度约 1.2 米，货架与设备之间空间紧凑，部分工位需要机器人横向平移完成料箱对接。单次搬运负载约 80 公斤，地面为平整的环氧自流平地坪，无坡道与明显接缝。产线节拍要求机器人具备较高的停位精度，以便与上下料机构稳定对接。

6.2 逐维度分析

负载与地面条件：单次负载约 80 公斤，远低于 300 公斤的轻载分界线；地面为平整环氧自流平，无坡道、接缝或户外路面。按照 5.1 的判断，负载与地面条件不构成对全向轮的限制，两种方案在承载与地面适应性上均能满足要求，需继续考察后续维度。

空间与运动需求：车间通道仅 1.2 米宽，货架与设备间空间紧凑，且部分工位需要横向平移完成料箱对接。全向轮无需转向即可直接横移，在狭窄空间内的灵活性优势明显；舵轮虽可通过先转向再横移实现类似动作，但响应速度较慢，在频繁对接场景下会拉低整体节拍。此维度明显偏向全向轮。

精度与控制要求：产线要求机器人具备较高的停位精度，以便与上下料机构稳定对接。全向轮运动模型线性度好，配合高精度编码器与激光定位，可实现优异的重复对接精度；舵轮在高速长距离转运中轨迹控制更稳定，但本场景以短距离、高频率对接为主，全向轮更契合精度需求。

成本与维护预算：项目初期预算有限，且工厂具备规范的环氧地坪维护条件，辊子磨损处于可控范围。全向轮单轮采购成本低，虽然辊子属于易损件，但在平整洁净的车间环境下更换周期较长，全生命周期成本可控；舵轮单轮成本高，且本场景无需其重载与高速优势，性价比不占优。

6.3 选型结论与理由

综合以上分析，本案例最终选择全向轮底盘方案。理由如下：负载轻、地面平整，全向轮的承载与地面适应性短板不构成限制；狭窄通道与频繁横向对接对空间灵活性要求高，全向轮无需转向即可横移，最能匹配产线节拍；高停位精度需求与全向轮线性运动模型高度契合；在平整车间环境下，全向轮的采购与维护成本也更符合项目预算。若未来产线扩展至重载搬运或户外转运，可再评估引入舵轮或复合底盘方案。

6. 总结

全向轮与舵轮代表了轮式机器人底盘在“灵活性”与“承载性”两个方向上的极致追求。全向轮以结构简单、控制成熟、全向移动灵活见长，是轻中型、高精度、狭窄空间作业的首选；舵轮则以强大的承载能力、良好的地面适应性和高效的直线行驶性能，牢牢占据着重载、长距离、复杂地面场景的主导地位。

在实际项目中，并不存在“最好的方案”，只有“最合适的方案”。建议工程师在选型时，先以负载和地面条件划定候选范围，再结合空间约束、运动需求、精度指标与全生命周期成本进行综合权衡。必要时，也可考虑全向轮与舵轮混用的复合底盘方案，以兼顾不同工况下的性能需求。唯有立足实际场景，才能让底盘驱动方案真正成为机器人高效作业的坚实基石。
