在工业自动化组网工程中，Profinet、EtherCAT、EtherNet/IP是当前工控领域应用最广泛的三大工业以太网协议。不同协议对线束规格、传输性能、连接器防护等级、布线工艺有着专属标准，现场常因网线选型混用、规格不匹配、布线接地不规范，引发通讯丢包、同步偏差、设备掉线、轴控抖动等故障。本文依托官方工业标准，系统对比三类工业网线的核心差异，梳理线材选型、连接器适配、施工接地规范，为工控组网项目精准选材、标准化施工提供专业技术参考。

一、三大工业以太网协议线缆核心适配标准

三大工业以太网协议均基于标准以太网架构迭代开发，但在实时性、传输机制、抗干扰要求、工况适配性上差异显著，对应的线缆规格不可通用，是现场选型的核心依据。下面结合行业官方规范，详细拆解各协议的线缆适配要求与适用场景。

1. Profinet网线：2类/4类工业专用线缆分级适配

Profinet协议广泛应用于化工、汽车、冶金、智能制造等重工工控场景，分为RT常规实时通讯、IRT高精度同步通讯两种工作模式，行业标准严格区分2类线与4类线，严禁使用普通民用网线替代，否则极易出现通讯不稳定问题。

Profinet 2类线为基础工业线缆，适配车间固定布线场景，可满足RT模式基础实时通讯需求，性能稳定、性价比优异，适配绝大多数常规工控组网项目。4类线为工业拖链专用高性能线材，具备超强抗弯折、抗拉伸、抗电磁干扰能力，支持IRT微秒级高精度同步传输，专门适配机器人联动、高频动态设备、强电磁干扰的重工严苛工况。两类线材均采用工业级屏蔽结构，可有效抵御现场电机、变频器产生的电磁干扰，保障长期通讯稳定性。

2. EtherCAT网线：固定Cat5e工业专用线材

EtherCAT协议主打微秒级高精度实时运动控制，核心适配伺服多轴联动、工业机器人、CNC数控机床、精密自动化设备等对同步性、延迟性要求极高的场景。根据官方技术规范，EtherCAT协议固定适配100Mbps工业Cat5e网线，无需升级Cat6及以上线材，高线材无法带来性能增益，属于资源浪费。

该协议采用帧实时处理技术，无交换机转发延迟，对线缆阻抗、绞距精度、屏蔽层完整性要求极其严苛。普通民用Cat5e网线阻抗不稳定、屏蔽效果差、线材柔韧性不足，极易引发设备同步偏差、数据丢包、轴控抖动、运动卡顿等问题，现场必须选用纯铜、双屏蔽、工业加固型Cat5e专用网线，保障高精度运动控制需求。

3. EtherNet/IP网线：兼容通用以太网体系

EtherNet/IP协议具备极强的开放性与通用性，完全兼容标准以太网架构，无专属定制线缆要求，适配常规工业以太网线材。该协议多用于物流分拣、离散装配、普通自动化产线等场景，侧重设备数据交互，实时性要求低于EtherCAT与Profinet IRT高精度模式，组网容错率更高。

现场可根据工况干扰强度、传输距离灵活选型，Cat5e、Cat6工业网线均可稳定适配，凭借兼容性强、成本可控的优势，成为中小型自动化组网项目的通用优选方案。

二、Cat5e/Cat6/Cat6A工业网线场景选型规则

工业网线等级选型需严格匹配协议标准与现场工况，避免线材规格不足引发通讯故障，或线材过剩造成成本浪费。三类主流工业网线的标准化选型逻辑如下：

1. Cat5e超五类工业网线：支持百兆、千兆双向传输，是EtherCAT协议的唯一适配线材，同时完全兼容Profinet RT、EtherNet/IP全场景组网。线材柔韧性优异，兼顾固定布线与拖链动态布线需求，适配绝大多数常规工控场景，是工业组网的基础通用线材。

2. Cat6六类工业网线：带宽更大、抗串扰、抗衰减性能更出色，适用于Profinet IRT高精度同步组网、EtherNet/IP密集设备大数据传输场景，可有效降低复杂工况下的通讯延迟。需重点注意：Cat6线材不适配EtherCAT组网，选型时需严格规避。

3. Cat6A超六类工业网线：支持万兆远距离高速传输，耐高低温、抗腐蚀、抗干扰性能拉满，仅适配高端重工Profinet组网、超长距离工业数据传输等高带宽、高要求场景，普通中小型工控项目无需选用，避免过度选型。

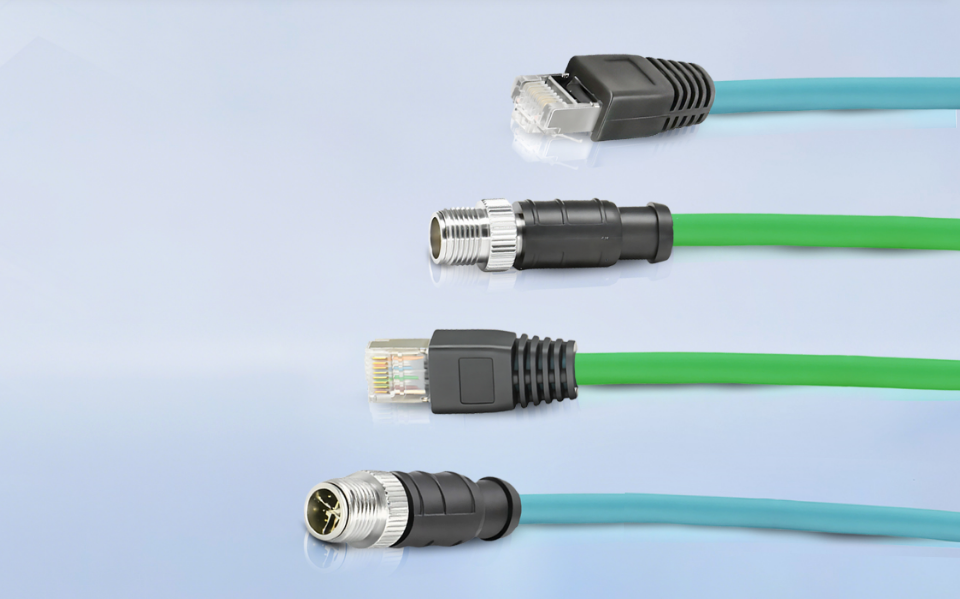

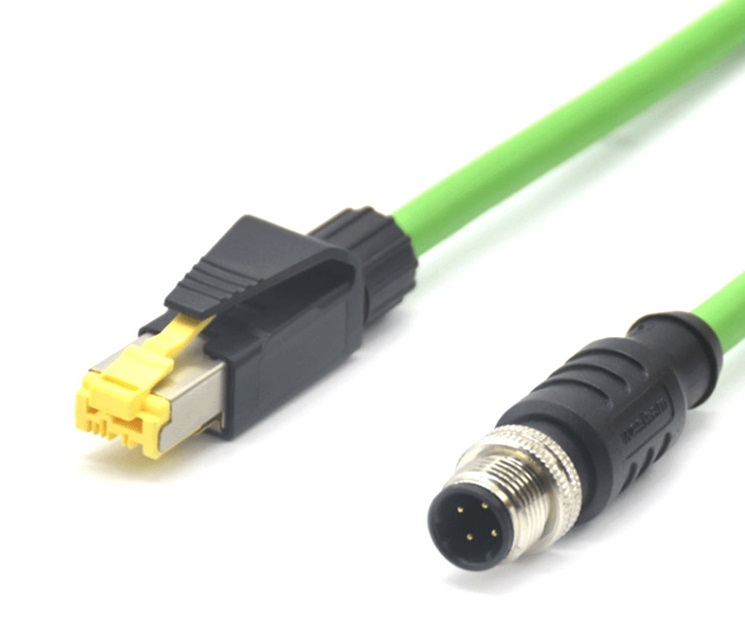

三、工业以太网连接器选型：M12 X码与RJ45场景分工

工业现场粉尘、油污、振动、电磁干扰复杂恶劣，普通民用RJ45接头易松动、进水、氧化，是工业通讯中断的高频诱因。工业组网中，M12 X码连接器与工业级RJ45连接器各司其职，可根据安装场景、工况环境精准搭配，实现稳定性与经济性平衡。

1. M12 X码高速连接器

M12 X码是工业以太网高速传输专用连接器，完美适配Profinet、EtherCAT、EtherNet/IP三大主流协议，专为严苛工业工况设计。采用8芯高速传输结构、X编码防误插设计，具备IP67/IP68级防尘防水、抗振动、耐油污、耐高低温性能，线材阻抗匹配精准、屏蔽结构完整，可彻底规避高速信号衰减、串扰、断连问题。

同时具备加固抗拉、耐反复插拔、抗弯折的特性，使用寿命远高于普通接头，可大幅降低工业设备后期运维频次与故障停机概率，是户外设备、产线终端、拖链移动布线、高振动高油污场景的首选连接方案。

2. 工业级RJ45连接器

工业级RJ45连接器区别于民用接头，内置滤波变压器，阻抗匹配精准，可有效过滤工业高频电磁干扰。采用加固防脱、抗氧化结构设计，连接稳定性、抗松动能力大幅提升，适配机柜、机房、中控室等环境整洁、无强振动、无恶劣侵蚀的室内固定组网场景，施工便捷、性价比突出。

场景选型总结

恶劣工况、设备终端对接、拖链动态移动布线、高振动油污环境，优先选用M12 X码网线；室内机柜布线、中控固定组网、常规室内静态场景，选用工业级RJ45网线，二者搭配可覆盖全场景工控组网需求。

四、工业以太网线束屏蔽与接地标准化施工规范

工业通讯异常80%以上源于屏蔽结构破损、接地不规范、布线不合理。合规的施工工艺，是让线材与连接器发挥标准性能的核心，以下为三大工业以太网协议通用的标准化施工、屏蔽、接地规范。

1. 屏蔽层施工要求：线束屏蔽层需全程贯通导通，网线屏蔽层、连接器屏蔽壳、设备接口屏蔽层需紧密贴合衔接，无断裂、无悬空、无断点。高精度通讯场景（Profinet IRT、EtherCAT）必须使用双屏蔽线束；EtherNet/IP可根据现场电磁干扰强度，灵活选用单屏蔽或双屏蔽线材。

2. 接地规范标准：统一采用单点或多点合规接地方式，接地电阻严格控制≤4Ω，杜绝虚接、漏接、共地干扰。严禁将通讯弱电屏蔽层接入强电地线，防止强电干扰串入通讯回路，引发信号紊乱、丢包故障。

3. 布线间距要求：工业网线需与动力线缆、变频线缆、高压线缆分层隔离铺设，平行间距不低于30cm，避免长距离并行走线产生电磁耦合干扰。拖链动态布线场景，必须选用高柔性耐弯折线束，杜绝频繁弯折导致屏蔽层破损、线材老化失效。

总结
Profinet、EtherCAT、EtherNet/IP三大工业以太网协议的线材、接头、施工标准各不兼容，无通用万能网线。EtherCAT需固定搭配工业Cat5e线材，适配高精度运动控制；Profinet区分2/4类线材，适配固定与动态重工场景；EtherNet/IP兼容性最强，可灵活适配多规格线材。

组网选型需遵循“协议匹配、工况适配、规范施工”三大原则，结合传输精度、现场环境、布线方式选择对应等级的网线与连接器，同时严格执行屏蔽接地规范，从选型、布线、施工全流程规避通讯故障，保障工业自动化产线、机器人设备长期稳定运行。

万连科技深耕工业连接领域多年，持续对标Profinet、EtherCAT、EtherNet/IP三大协议官方标准，依托成熟的线束工艺与质控体系，落地适配各协议的工业网线、M12 X码连接器标准化工艺方案，可为工控组网的合规选型、工艺落地、现场优化提供扎实的技术与工艺支撑。
