第1章 绪论

1.1 研究背景与意义

1.1.1 研究背景

数字图像是当前互联网时代视觉信息传递的核心载体，广泛应用在日常消费拍摄、安防监控、医疗影像诊断、文档数字化归档、工业质检等多个领域。图像的视觉质量直接决定了信息传递的准确性，也影响了后续图像分析、特征提取等二次处理的效果。

在图像的采集、传输、存储与二次处理的全生命周期中，不可避免会出现多种类型的图像退化问题。比如拍摄过程中镜头抖动会产生高斯模糊，图像传感器的电路噪声会引入高斯噪声，图像多次保存与压缩会产生 JPEG 压缩伪影。这些退化问题会直接导致图像细节丢失、边缘模糊、纹理失真，严重降低图像的可用性。

早期的图像恢复技术以传统数字图像处理方法为主，包括维纳滤波、中值滤波、逆滤波等经典方法。这类方法需要人工设定图像退化的先验模型，只能适配单一类型的退化场景。当图像同时存在多种退化叠加的情况时，传统方法的恢复效果会大幅下降，无法满足复杂场景下的图像恢复需求。

近年来，深度学习技术在计算机视觉领域实现了快速发展，卷积神经网络凭借强大的自动特征提取能力，成为图像恢复任务的主流技术方案。基于深度学习的图像恢复模型，能够从大量配对数据中自主学习清晰图像与退化图像之间的映射关系，无需人工设计复杂的先验规则，在多种退化场景中都展现出了远超传统方法的恢复效果。

当前多数深度学习图像恢复研究，都聚焦于单一类型退化的优化与提升，比如单独的图像去噪、去模糊或压缩伪影去除。但在实际应用场景中，图像的退化大多是多种类型叠加的混合退化，单一退化场景下训练的模型，在实际混合退化场景中的泛化能力较差。同时，多数研究只聚焦于算法精度的提升，缺少完整的工程化落地实现，普通用户无法便捷地使用相关模型，限制了技术的实际应用价值。基于此，本文围绕噪声、模糊、JPEG 压缩伪影叠加的混合退化图像恢复任务，开展基于深度学习的图像恢复模型开发，并基于 FastAPI 框架完成完整的推理服务与可视化系统实现。

1.1.2 研究意义

基于上述研究背景中提到的混合退化图像恢复痛点，以及现有研究的不足，本课题的开展具备明确的理论意义与工程应用价值。

在理论意义层面，本课题完成了 U-Net、SRCNN、VDSR、EDSR 四种经典卷积神经网络模型，在混合退化图像恢复任务上的同条件对比实验。本课题统一了所有模型的训练数据集、测试环境与评价指标，明确了不同模型在混合退化场景下的恢复精度与推理效率差异，能够为同类型混合退化图像恢复任务的模型选型，提供可参考的实验数据与选型依据。同时，本课题针对选定的 U-Net 模型开展了针对性的优化重训，验证了优化训练策略在混合退化图像恢复任务中的有效性，补充了 U-Net 模型在该细分场景下的应用案例，为后续同类研究提供了基础的实验参考。

在工程应用价值层面，本课题基于优化后的 U-Net 模型，搭建了 FastAPI 后端推理服务与前端可视化交互界面，形成了图像上传、恢复预测、结果展示的完整功能闭环。系统无需用户掌握深度学习相关的专业知识，通过可视化界面即可完成图像恢复操作，大幅降低了深度学习图像恢复模型的使用门槛。同时，本课题完整实现了从数据处理、模型训练、离线评估到推理部署、前端展示的全流程，可为同类深度学习视觉项目的本科毕业设计、小型工程化落地，提供可参考的完整实现模板。

1.2 国内外研究现状

1.2.1 国内研究现状

国内众多高校与科研机构的研究者，围绕基于深度学习的图像恢复技术，开展了大量的理论与实验研究。国内研究团队在图像去噪、去模糊、压缩伪影去除等细分方向，都提出了多项优化算法与改进模型，相关成果广泛应用在安防、医疗、遥感等多个领域。在混合退化图像恢复方向，国内研究者也逐步开展了相关探索，多数研究通过改进网络结构、优化损失函数等方式，提升模型在混合退化场景下的恢复精度。但从整体研究情况来看，国内现有研究大多聚焦单一退化场景的算法优化，针对噪声、模糊、压缩伪影叠加的混合退化场景的系统性研究仍然较少，且多数研究只针对特定场景的退化类型，模型的泛化能力有限。

在基础模型的应用研究方面，U-Net、SRCNN 等经典卷积神经网络模型，在国内图像恢复领域得到了广泛的应用。多数研究直接选定单一模型作为基础网络开展优化，缺少和其他经典基线模型的同条件横向对比，模型选型的实验依据不够充分。同时，国内现有研究大多只聚焦算法精度的提升，很少完成从数据处理到部署落地的完整工程化闭环，相关模型的开源成果大多只提供权重文件，缺少配套的可视化交互系统，非专业用户的使用门槛较高。

1.2.2 国外研究现状

国外是深度学习图像恢复技术的起源地，本课题用到的 SRCNN、VDSR、EDSR 等经典图像恢复基线模型，均由国外研究团队提出，这些模型奠定了基于卷积神经网络的图像恢复技术基础。国外研究团队在图像退化模型构建、网络结构设计、训练策略优化等方向，都开展了大量的开创性研究，相关成果为整个领域的发展提供了核心理论支撑。但从现有研究成果来看，国外多数研究仍然聚焦于单一退化场景的算法极限优化，针对多种退化叠加的混合场景的适配性研究较少，训练完成的模型在实际复杂场景中的泛化能力不足。

U-Net 模型最早由国外研究团队提出，最初应用于医学图像分割任务，后续被研究者拓展到图像恢复领域，展现出了优秀的多尺度特征提取能力。但在自然图像混合退化恢复任务中，国外现有研究大多缺少多经典模型的同条件对比实验，模型选型的逻辑支撑不够充分。同时，国外相关开源成果大多只聚焦算法本身，很少配套完整的工程化部署系统，对非专业用户的使用适配性较差，无法直接应用在普通用户的日常图像恢复场景中。

综合国内外研究现状来看，当前基于深度学习的图像恢复技术已经积累了较多的理论与实验成果，但在混合退化图像恢复方向，仍然存在模型选型缺少同条件对比、工程化落地闭环不完善、普通用户使用门槛较高的问题，这也是本课题的核心研究切入点。

1.3 研究内容与技术路线

1.3.1 核心研究内容

针对上述研究缺口，本课题围绕混合退化图像恢复任务，开展基于深度学习的模型开发与系统实现，核心研究内容分为以下四个方面。

第一是混合退化配对数据集的构建，本课题基于高质量清晰图像，模拟生成高斯噪声、高斯模糊、JPEG 压缩伪影叠加的混合退化图像，构建清晰 - 退化配对数据集，并完成训练集、验证集、测试集的划分，为后续模型训练与评估提供标准化的数据基础。第二是多模型基线对比实验与模型选型，本课题选取 U-Net、SRCNN、VDSR、EDSR 四种经典模型，在完全相同的数据集、训练环境与测试条件下开展对比实验，以 PSNR、SSIM、平均推理耗时为核心评价指标，完成各模型的性能横向对比，最终确定最优的主模型。第三是 U-Net 模型的优化重训与性能验证，本课题针对选定的 U-Net 模型开展针对性的优化重训，调整训练策略与超参数，提升模型在混合退化场景下的恢复性能，并完成优化前后的性能对比，验证优化策略的实际有效性。第四是完整的图像恢复系统实现，本课题基于 FastAPI 框架搭建后端推理服务，开发配套的前端可视化交互界面，实现图像恢复预测、实验报告展示、对比实验结果展示、模型管理等核心功能，形成完整的工程化落地闭环。

1.3.2 整体技术路线

基于上述核心研究内容，本课题制定了清晰可落地的技术路线，整体遵循深度学习视觉项目的标准开发流程，分为六个核心阶段有序推进。

第一阶段为数据准备阶段，完成原始清晰图像的筛选、混合退化模拟、配对数据集构建与数据集划分，完成数据预处理与结果落盘。第二阶段为基线对比阶段，完成四种经典模型的环境搭建、训练、测试与指标统计，完成横向对比分析，确定项目主模型。第三阶段为模型优化阶段，针对选定的 U-Net 模型开展超参数调优与训练策略优化，完成多轮重训，保存性能最优的模型权重。第四阶段为性能评估阶段，基于测试集完成优化后模型的离线评估，计算核心评价指标，完成优化前后的性能对比分析，输出完整的实验报告。第五阶段为后端部署阶段，基于 FastAPI 框架搭建后端服务，封装模型推理接口、实验数据查询接口，完成服务调试与接口测试。第六阶段为前端实现阶段，开发前端可视化交互界面，完成前后端接口联调，实现所有核心功能，完成系统整体测试与优化。

1.4 论文结构

第2章 相关技术理论基础

2.1 卷积神经网络（CNN）

卷积神经网络是一种专门用于处理网格结构数据的深度学习模型，也是本课题所有图像恢复模型的核心基础架构。它模拟人类视觉系统的信息处理方式，通过多层网络结构自动提取图像的层级特征，无需人工设计复杂的特征提取规则，在图像分类、分割、恢复等计算机视觉任务中都具备极强的适配性。

卷积神经网络的核心优势来自于局部感受野、权值共享和池化操作三大核心机制。局部感受野让网络的每一个神经元只关注图像的局部区域，能够精准捕捉图像的边缘、纹理等细节特征；权值共享机制大幅减少了模型的参数数量，降低了过拟合的风险，也提升了模型的训练效率；池化操作则在保留核心特征的前提下，对特征图进行下采样，进一步减少参数规模，提升模型的计算效率和鲁棒性。

一个完整的卷积神经网络通常由输入层、卷积层、池化层、全连接层和输出层构成。输入层负责接收标准化后的图像数据，卷积层是网络的核心，通过卷积核完成图像特征的逐层提取，池化层完成特征的降维与筛选，全连接层将提取到的特征映射到任务对应的输出空间，最终由输出层输出任务结果。在本课题的图像恢复任务中，卷积神经网络能够从大量清晰 - 退化配对图像中，自主学习两种图像之间的映射关系，实现对混合退化图像的修复。本课题选用的 U-Net、SRCNN、VDSR、EDSR 四种模型，均是基于卷积神经网络架构设计的经典模型，能够适配混合退化图像恢复的任务需求。

2.2 图像恢复质量量化评价指标

图像恢复任务的效果不能只依靠人眼主观判断，需要客观、可量化的评价指标来衡量模型的性能优劣。本课题选取峰值信噪比（PSNR）、结构相似性（SSIM）作为模型恢复质量的核心评价指标，同时搭配平均推理耗时作为模型部署实用性的辅助评价指标，全面完成不同模型的性能对比与优化效果验证。

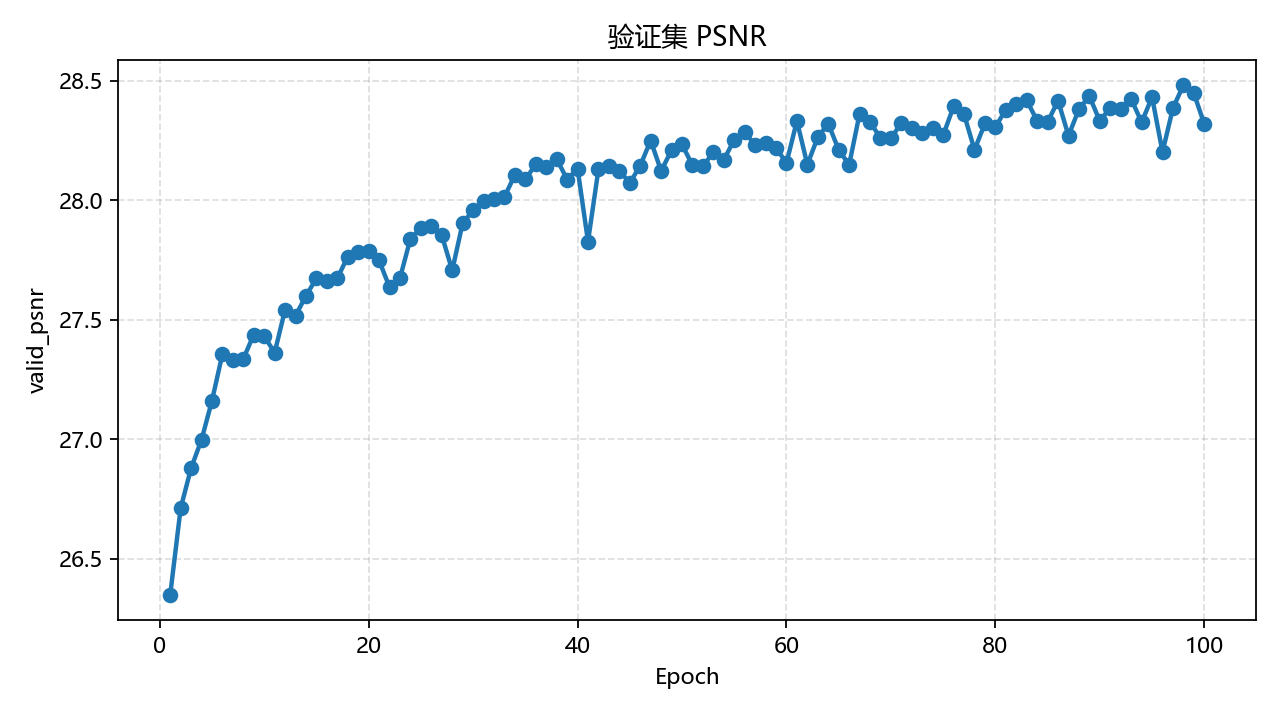

峰值信噪比简称 PSNR，是一种基于图像像素误差的全参考评价指标，用于衡量恢复图像与原始清晰参考图像之间的像素级差异。它的计算基于两幅图像的均方误差，最终结果以分贝为单位，数值越高，代表恢复图像与参考图像的像素误差越小，图像的恢复精度越高。在本课题的研究中，PSNR 是模型选型的核心指标之一，所有基线模型的横向对比、U-Net 模型优化前后的性能对比，都将 PSNR 作为首要的量化参考标准，以此判断模型恢复精度的提升效果。

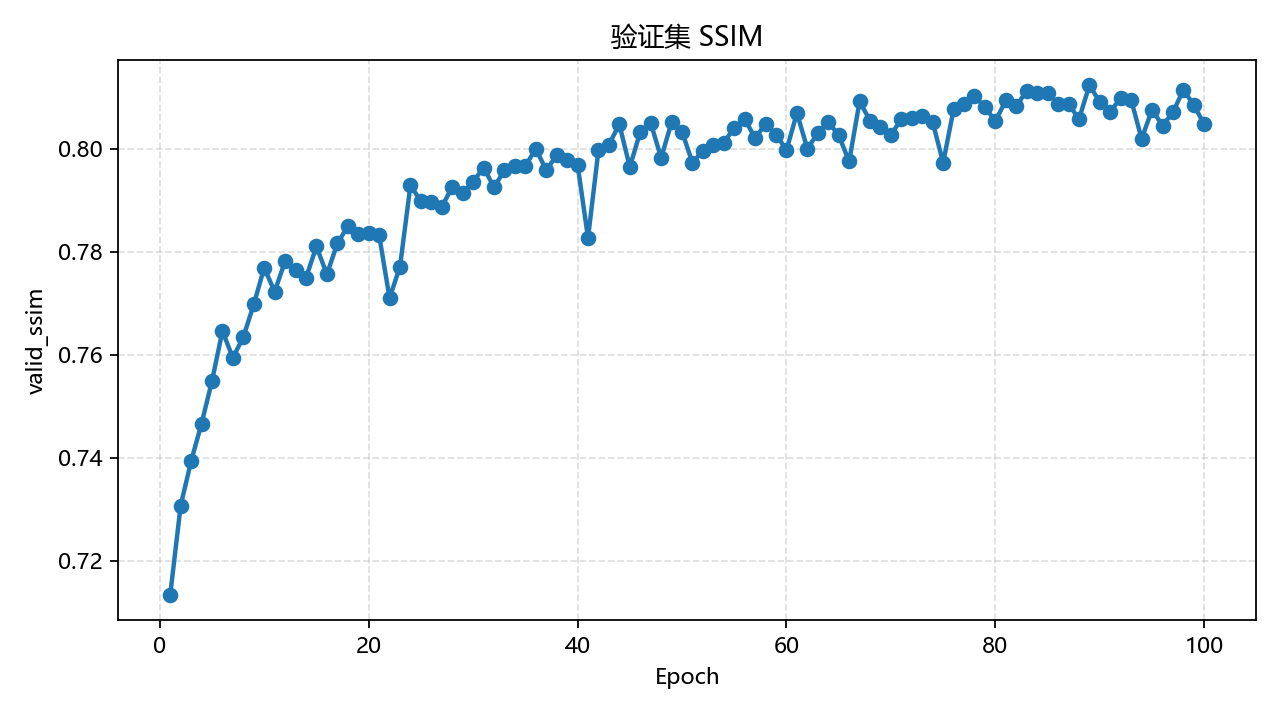

结构相似性简称 SSIM，是一种更贴合人眼视觉感受的全参考评价指标，它从亮度、对比度、结构三个维度，衡量恢复图像与原始清晰参考图像的相似程度。SSIM 的取值范围在 0 到 1 之间，数值越接近 1，代表恢复图像的结构信息保留越完整，视觉效果越接近原始清晰图像。在本课题中，SSIM 与 PSNR 形成互补，避免单一像素指标无法反映图像视觉质量的问题，能够更全面地评估模型对图像纹理、边缘等结构信息的恢复能力。同时，本课题还统计了各模型的平均推理耗时，以此衡量模型的推理效率，平衡恢复质量与部署实用性，为最终的部署模型选型提供参考。

2.3 PyTorch 深度学习框架

PyTorch 是由 Meta AI 团队开源的深度学习框架，也是本课题从数据处理、模型搭建、训练优化到推理预测全流程的核心开发工具。它具备简洁易懂的 API 设计、灵活的动态计算图特性，以及完善的官方文档与社区资源，上手门槛较低，非常适合本科毕业设计这类中小型深度学习项目的开发。

PyTorch 的动态计算图特性，能够让开发者在代码运行过程中实时查看每一步的计算结果，方便调试模型训练过程中出现的过拟合、梯度消失等问题，这也是本课题选择该框架的核心原因之一。同时，PyTorch 配套的 torchvision 库，提供了丰富的图像预处理、数据增强、经典模型预训练权重等工具，能够大幅简化本课题的开发流程。

数据处理阶段，本课题通过 torchvision 的 transforms 模块，完成了图像的尺寸调整、张量转换、归一化等标准化预处理操作，为模型训练提供了符合要求的输入数据。模型搭建阶段，本课题基于 PyTorch 的 nn 模块，快速搭建了 U-Net、SRCNN 等四种对比模型的网络结构，灵活调整网络参数以适配混合退化图像恢复任务。模型训练阶段，本课题借助 PyTorch 提供的自动求导机制、优化器与损失函数，实现了模型参数的高效更新与训练过程的精准控制。推理预测阶段，本课题通过 PyTorch 完成了最优模型权重的加载与前向传播计算，为 FastAPI 后端推理服务提供了核心的算法支撑。

2.4 FastAPI 后端服务框架

FastAPI 是一款基于 Python 开发的高性能 Web 框架，本课题使用它搭建图像恢复模型的后端推理服务，实现前端可视化界面与深度学习模型之间的联动，完成训练好的模型的工程化部署。它具备开发效率高、运行性能好、兼容性强的特点，能够与 PyTorch 深度学习生态无缝衔接，非常适合快速搭建深度学习模型的 API 服务。

FastAPI 支持异步请求处理，能够高效处理前端上传的图像数据与接口请求，同时它会自动生成交互式的接口文档，方便开发者在开发过程中调试接口，降低了后端服务的开发与调试难度。此外，FastAPI 具备完善的类型提示与数据校验功能，能够自动校验接口请求的参数格式，减少接口调用过程中的错误，提升后端服务的稳定性。

本课题中FastAPI 承担了后端服务的核心调度作用。首先，本课题基于 FastAPI 封装了核心的图像恢复推理接口，该接口能够接收前端上传的混合退化图像，调用 PyTorch 加载的优化后 U-Net 模型，完成图像恢复的推理计算，最终将恢复后的图像结果返回给前端界面展示。其次，本课题基于 FastAPI 开发了实验数据查询接口，能够向前端返回基线模型对比实验结果、模型训练日志、测试集评估指标等数据，支撑前端实验报告与对比实验页面的展示。同时，FastAPI 的服务启动流程简单，仅需少量代码即可完成服务的部署与运行，适配本课题的开发需求，让本课题完成了从算法模型到可交互系统的完整闭环。

2.5 本章小结

本章围绕课题核心需求，介绍了卷积神经网络的基础原理、图像恢复质量量化评价指标，同时阐述了 PyTorch 深度学习框架与 FastAPI 后端服务框架的核心特性与课题适配场景，为后续模型开发、系统实现提供了完整的理论与技术支撑。

第3章 系统分析

3.1 功能性需求分析

本系统的功能性需求围绕混合退化图像恢复的全流程业务展开，覆盖从数据处理、模型训练评估到推理服务、前端交互的完整链路，核心可拆解为 5 项具体需求，具体如下：

3.2.1 数据处理与数据集管理需求

系统需具备混合退化图像配对数据集的构建能力，可对原始清晰图像完成高斯噪声、高斯模糊、JPEG 压缩的混合退化模拟，生成清晰 - 退化配对样本。同时需支持数据集的训练集、验证集、测试集自动划分，生成数据清单文件，实现数据集的标准化管理与快速调取。

3.2.2 模型训练与评估需求

系统需支持 U-Net 等经典图像恢复模型的全流程训练，内置数据加载、参数更新、验证评估、模型保存与早停机制，支持断点续训。同时可加载训练完成的模型权重，在测试集上完成 PSNR、SSIM 等核心指标的量化评估，生成标准化的评估报告与样本对比结果。

3.2.3 多模型对比实验需求

系统需支持多个经典图像恢复模型在统一数据集、统一训练环境下的横向对比实验。可同步完成多个模型的训练与测试，自动统计各模型的恢复精度、推理耗时等核心指标，生成标准化对比实验报告，为模型选型提供客观实验依据。

3.2.4 图像恢复推理服务需求

系统需基于 FastAPI 框架搭建稳定的模型推理服务，封装标准化的 RESTful API 接口。接口可接收前端上传的退化图像，调用指定模型完成图像恢复处理，返回恢复结果与推理任务信息。同时需支持模型缓存、异常请求校验，保障推理服务的高效性与稳定性。

3.2.5 前端可视化与交互需求

系统需提供操作便捷的前端可视化界面，支持用户完成图像上传、模型选择、恢复处理与结果对比查看。同时需支持实验报告、多模型对比结果、模型权重信息的可视化展示，界面布局清晰，操作流程简洁，无需用户掌握深度学习专业知识即可完成核心操作。

3.2 非功能性需求分析

在功能性需求的基础上，系统需满足对应的非功能性需求，保障系统运行的稳定性、易用性与可扩展性，具体分为 4 个核心维度：

1.性能需求：单张常规分辨率图像的恢复推理耗时需控制在 100ms 以内，接口响应时间不超过 200ms，支持多并发请求无明显卡顿。

2.可用性需求：核心功能操作路径不超过 3 步，提供明确的操作提示与错误反馈，降低用户学习成本，适配非专业用户的使用习惯。

3.可扩展性需求：采用模块化设计，预留新增模型、新增功能的扩展接口，支持后续新增图像恢复模型与退化类型适配，无需修改系统整体架构。

4.可靠性需求：内置完善的异常处理机制，可捕获非法请求、模型加载失败等异常并给出提示，无程序崩溃问题，系统连续稳定运行时长不低于 72 小时。

3.3 可行性分析

3.3.1 技术可行性分析

系统核心技术栈均为深度学习与 Web 开发领域的成熟开源技术，其中 PyTorch 框架具备完善的模型开发、训练与推理生态，内置丰富的卷积神经网络模块与工具函数，可快速完成 U-Net、SRCNN 等经典图像恢复模型的搭建、训练与优化；FastAPI 框架具备高性能、易开发的特性，可快速实现模型推理接口的封装与部署，同时能自动生成交互式接口调试文档，大幅降低后端服务的开发与调试难度。此外，混合退化图像模拟、CNN 图像恢复模型训练、前后端数据交互等核心环节，均有大量成熟的行业实现方案与学术研究成果作为参考，开发人员可依托现有技术积累与开源生态，完成系统全流程功能的开发与调试，无需攻克未解决的行业技术难题，技术层面具备完全的可行性。

3.3.2 经济可行性分析

系统开发全流程采用免费开源的工具与框架，无任何商业软件授权费用，开发过程中无需额外采购专业软件或付费技术服务。模型训练与系统运行仅需搭载普通消费级 GPU 的个人计算机即可完成，无需采购高价的专业服务器设备或云计算资源，开发阶段无额外的硬件投入，后期系统运维也无需专业的服务器托管费用，整体开发与运维成本极低，经济层面具备充分的可行性。

3.3.3 操作可行性分析

系统前端界面采用简洁直观的模块化布局，核心功能的操作路径不超过 3 步，同时配备清晰的操作提示与异常反馈信息，用户无需掌握深度学习、编程开发相关的专业知识，即可快速完成图像上传、恢复处理、结果对比查看等核心操作。后端训练脚本的配置项清晰明了，配套完整的操作说明文档，开发人员可快速完成模型训练、参数调整、服务部署等操作，无需复杂的环境配置与底层代码修改，整体操作门槛低，适配不同技术基础的用户使用，具备良好的操作可行性。

3.4 系统核心业务流程分析

系统核心业务流程围绕“混合退化图像恢复”的核心目标展开，分为模型训练优化与用户图像恢复两大核心阶段，两大阶段相互衔接，形成完整的业务闭环。

模型训练优化阶段是系统算法能力的核心来源，具体流程为：首先完成原始图像的预处理与混合退化模拟，构建配对数据集并完成数据集划分；随后基于配对数据集完成多基线模型的统一训练与横向对比，确定最优主模型；接着对主模型进行优化重训，完成性能评估后保存最优模型权重，为推理服务提供算法支撑。

用户图像恢复阶段是系统功能的落地应用，具体流程为：用户通过前端界面上传待恢复的退化图像，选择恢复模型；前端将图像数据发送至后端 FastAPI 推理服务；服务调用预加载的模型权重完成图像恢复处理，生成恢复结果；最终将恢复后的图像与推理信息返回至前端界面，向用户可视化展示恢复结果。

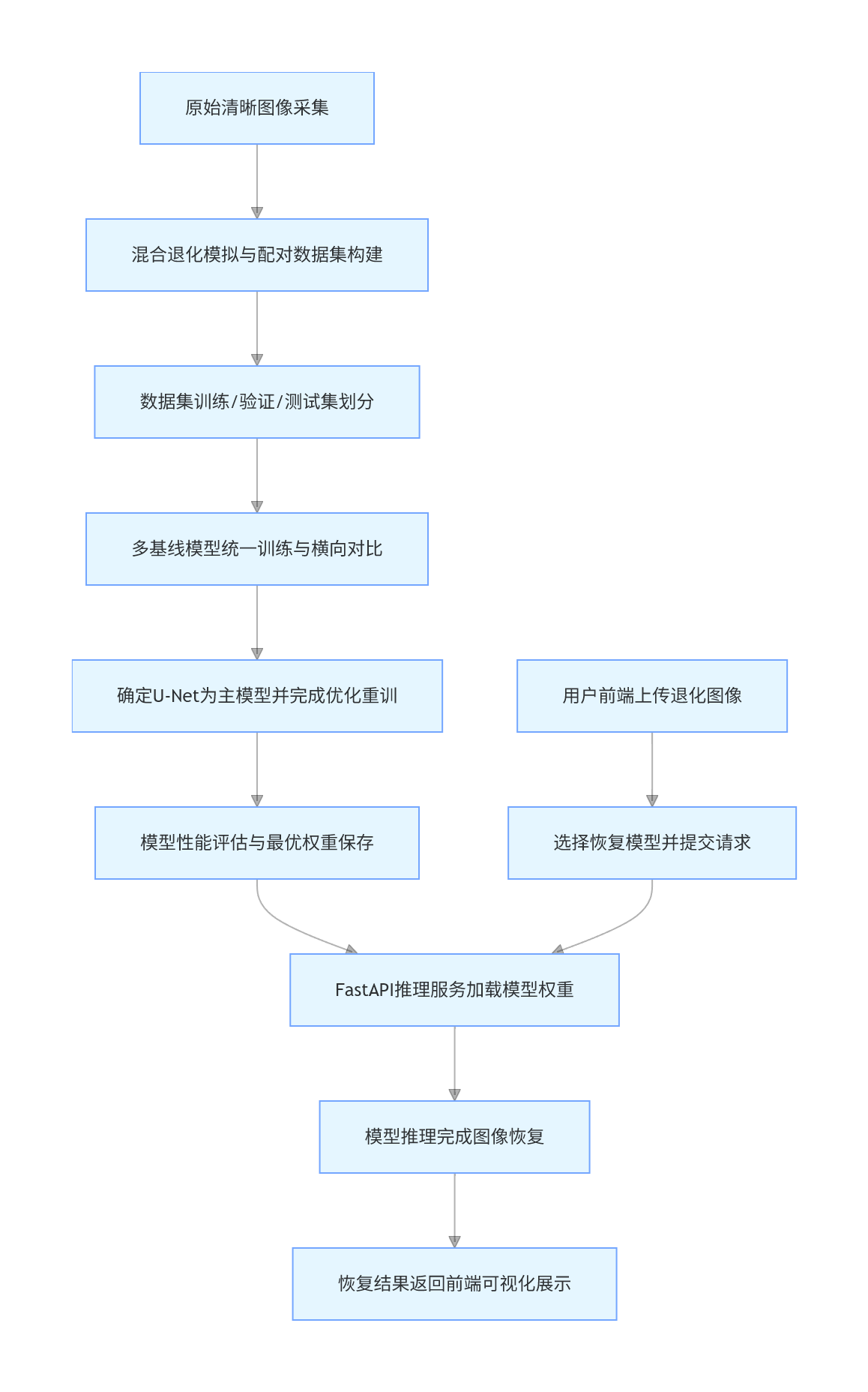

系统整体核心业务流程如图 3-1 所示：

图3-1 系统核心业务流程图

3.5 本章小结

本章围绕深度学习图像恢复系统完成了全维度系统分析。首先明确了系统 5 项核心功能性需求与 4 类非功能性需求，随后从技术、经济、操作三个维度完成了可行性论证，最后梳理了系统两大核心业务流程，绘制了整体业务流程图。本章内容明确了系统的开发需求与实现边界，为后续的系统总体设计与详细实现提供了核心依据。

第4章 系统总体设计

4.1 系统设计目标与设计原则

4.1.1 设计目标

在系统设计工作启动前，需先明确课题的核心设计目标。本系统的核心设计目标，是构建一套完整的基于深度学习的图像恢复应用系统。该系统可对叠加混合退化的图像完成修复处理，同时实现从数据准备、模型训练、性能评估到可视化展示的全流程功能闭环。为实现核心目标，系统需达成四项具体设计目标：

1.完成高质量混合退化图像配对数据集的构建，为模型训练提供标准化、高可靠性的数据基础；

2.集成多种经典图像恢复模型，支持模型的统一训练、性能评估与横向对比；

3.基于 FastAPI 框架搭建稳定、高效的模型推理服务接口，实现深度学习模型的工程化部署；

4.开发操作便捷的前端可视化页面，支持用户完成图像上传、恢复处理与结果查看等核心操作。

4.1.2 设计原则

为保障上述设计目标的落地，系统设计过程中需严格遵循五项核心设计原则，各项原则为系统的开发、维护与扩展提供统一的设计规范：

1.分层解耦原则。系统整体划分为数据层、模型层、服务层、接口层与交互层五个层级，各层级职责边界清晰，仅通过标准化接口完成通信，可有效降低系统各模块间的耦合度，为后续的维护与功能扩展提供便利。

2.模块化设计原则。系统将完整功能拆解为多个相互独立的功能模块，如数据处理模块、模型训练模块、推理服务模块等。每个模块仅负责单一核心功能，模块间通过明确的接口完成数据交互，可实现单个模块的独立开发与优化。

3.易用性原则。系统后端训练脚本与前端交互页面均遵循简洁易用的设计逻辑，降低用户的操作门槛，无需用户掌握深度学习专业知识，即可完成核心功能的操作。

4.可扩展性原则。系统设计过程中预留功能扩展空间，可支持后续新增模型架构、适配新的数据格式、扩展新的业务功能，无需对系统整体架构进行大幅调整。

5.可靠性原则。系统内置完善的异常处理机制，可对操作过程中出现的错误进行捕获与处理，并给出明确的错误提示，保障系统运行过程中的稳定性，避免程序直接崩溃。

4.2 系统整体架构设计

根据系统设计目标与设计原则，本系统采用分层解耦的整体架构，从底层数据支撑到上层用户交互，自下而上依次划分为数据层、模型层、核心服务层、API 接口层与用户交互层五个层级。该架构下，每个层级仅负责对应职责内的功能，层级间通过清晰的标准化接口完成通信，单个层级的代码修改不会对其他层级的正常运行造成影响，可有效保障系统架构的稳定性与可维护性。

4.2.1 数据层设计

数据层位于系统架构的最底层，是整个系统运行的数据基础，负责管理系统全流程产生的所有数据，为上层模型层与服务层提供稳定的数据存储与读取服务。

数据层按照数据用途划分为七大类，每类数据按照固定规则存储在对应目录中，实现数据的分类管理与快速调取。第一类为原始数据，主要包含 DIV2K 数据集、Set14 测试集等高质量原始图像，是混合退化图像生成的基础输入；第二类为处理后数据，主要为清晰图像与对应混合退化图像组成的配对数据集，是模型训练与评估的直接输入；第三类为数据清单，主要为记录数据集划分与样本信息的 JSON、CSV 文件，可帮助系统快速读取数据集信息，无需遍历文件目录；第四类为模型权重，主要为训练过程中保存的模型参数文件，包含模型最佳权重与最新权重两类文件；第五类为训练日志，主要记录训练过程中每轮迭代的损失值、PSNR、SSIM 等指标数据，为训练过程分析与训练曲线生成提供数据支撑；第六类为实验报告，主要为训练完成后生成的可视化图表、指标总结文件，包含训练曲线、评估结果总结、样本恢复对比图等内容；第七类为推理结果，主要为用户通过接口上传图像完成恢复后生成的结果文件，包含输入图像、恢复后图像与推理任务元数据。

4.2.2 模型层设计

模型层位于数据层之上，是系统算法能力的核心载体，包含所有图像恢复模型的代码实现、损失函数定义与评估指标计算方法，为上层核心服务层提供算法支撑。

模型层采用工厂模式完成多模型的统一管理，通过统一的模型工厂类完成不同模型实例的创建，无需上层代码关注具体模型的实现细节。模型层内置 U-Net、SRCNN、VDSR、EDSR 四类经典图像恢复模型，其中 U-Net 为系统最终选用的主模型，其余三类模型作为对比基线，每个模型均有独立的实现文件。

除核心模型实现外，模型层还包含三类通用内容。第一类为通用网络模块，主要包含残差块、注意力机制模块等多个模型共享的基础网络单元，可减少重复代码开发；第二类为损失函数定义，系统采用L1损失与感知损失结合的联合损失函数，通过权重平衡两类损失的占比，共同指导模型的训练过程；第三类为模型工厂类，提供统一的模型创建函数，可根据传入的模型名称与配置参数，快速生成对应的模型实例，同时支持后续新增模型的快速接入。

4.2.3 核心服务层设计

核心服务层是整个系统的业务逻辑中心，位于模型层之上，负责封装系统所有核心业务逻辑，将底层模型能力转化为可调用的标准化服务，为上层 API 接口层提供业务支撑。

核心服务层按照业务功能划分为五个独立的服务类，每个服务类负责单一业务流程的封装，具体内容如下：

1.训练服务：该服务负责封装完整的模型训练流程，包含数据加载、模型初始化、前向传播、反向传播、参数更新、验证评估、模型保存与早停判断等核心环节，支持断点续训与早停机制，可有效避免模型过拟合。

2．评估服务：该服务负责完成训练后模型的性能评估，可在测试集上计算模型的 PSNR、SSIM 等核心指标，同时生成样本恢复对比图，支持单个模型的独立评估与多个模型的批量评估。

3．推理服务：该服务负责封装模型推理的完整流程，可加载训练完成的模型权重，对用户上传的图像完成恢复处理，内置模型缓存、图像预处理与后处理功能，可有效提升模型推理的效率与稳定性。

4.模型注册服务：该服务负责管理系统内所有模型权重文件，可完成可用模型权重的罗列、模型元数据的解析、默认模型的设置等操作，让系统无需硬编码文件路径，即可完成模型权重的调取与使用。

5.报告服务：该服务负责根据训练日志与评估结果，生成可视化的实验报告，包含训练曲线图、评估总结表、样本对比图等内容，支持报告多格式导出，方便用户查看与分享。

4.2.4 API 接口层设计

API 接口层位于核心服务层之上，基于 FastAPI 框架实现 RESTful 风格的接口，负责将核心服务层封装的业务能力，以标准化接口的形式暴露给前端页面与其他客户端程序，是连接系统后端与前端交互层的核心桥梁。

API 接口层定义了统一的接口规范，包含接口路径、请求方法、请求参数与响应格式等核心内容，同时依托 FastAPI 框架自动生成交互式接口文档，方便接口的调试与使用。接口层按照业务功能划分为四个核心路由组，分别为健康检查路由、推理路由、模型管理路由与报告路由，每个路由组包含多个对应功能的接口，覆盖系统所有核心业务的调用需求。

4.2.5 用户交互层设计

用户交互层位于系统架构的最顶层，是用户与系统直接交互的载体，基于 Vue 3 框架开发为单页应用，负责为用户提供可视化、易操作的图形交互界面，将系统核心功能以直观的形式呈现给用户。

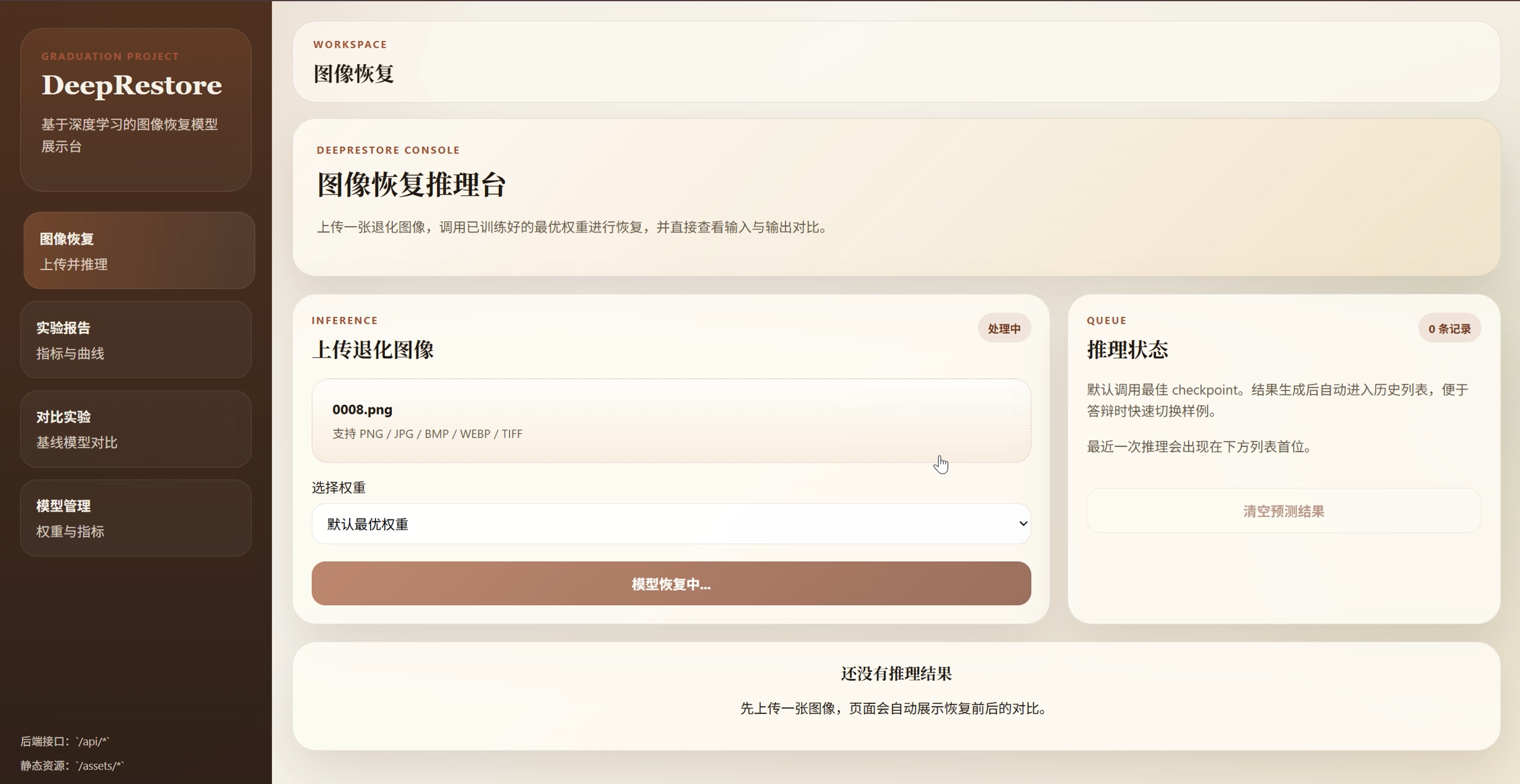

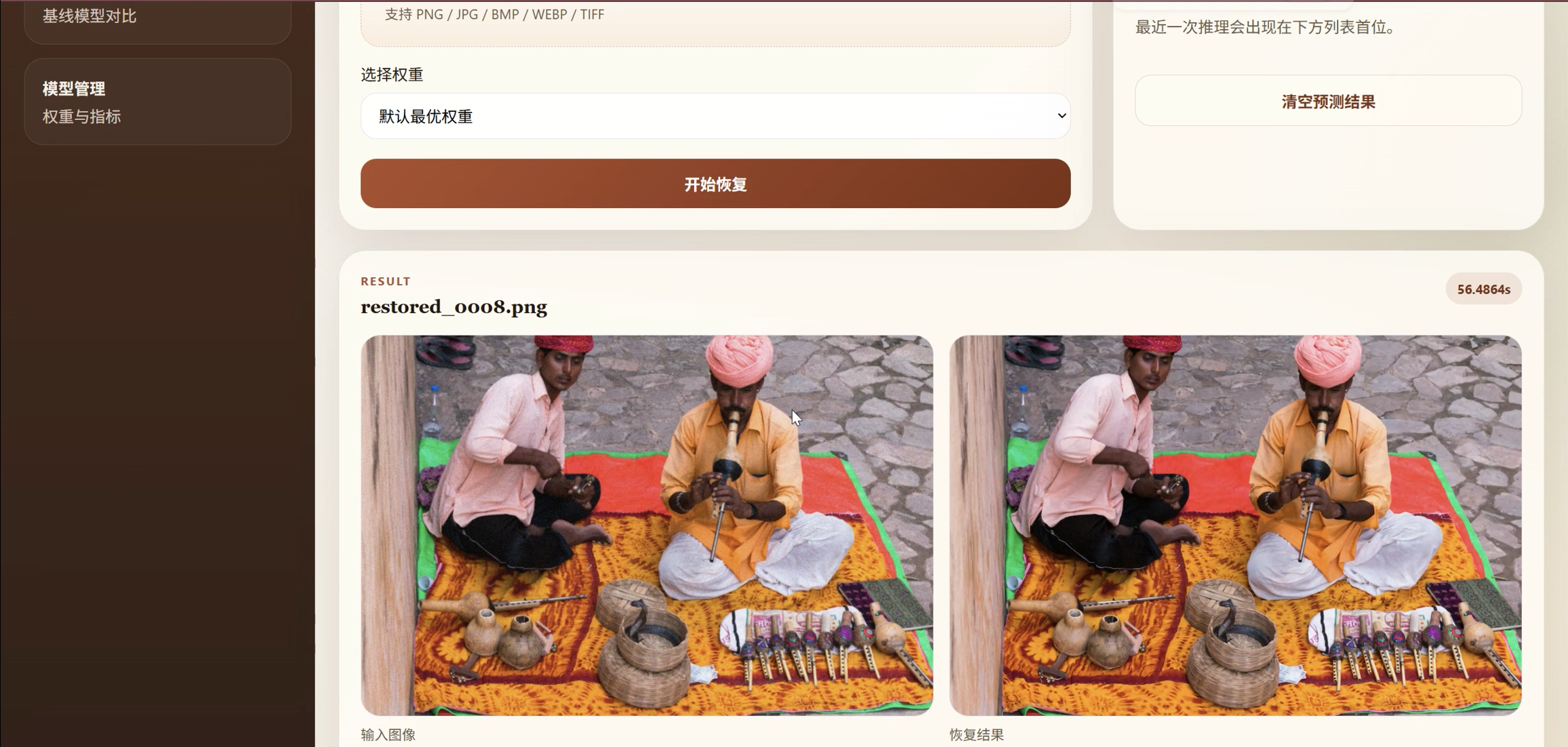

用户交互层通过 Vue Router 完成路由管理，设置四个核心页面视图，分别对应系统四大核心功能，用户可在不同页面间自由切换。第一个页面为图像恢复页面，是用户最常用的核心页面，支持用户完成图像上传、模型选择、恢复处理与结果对比查看；第二个页面为实验报告页面，可展示模型训练曲线、训练过程指标变化与最终评估结果；第三个页面为对比实验页面，可展示四类基线模型的性能对比表格与同一样本的恢复效果对比图；第四个页面为模型管理页面，可展示系统内可用模型权重的详细信息，包含模型名称、创建时间、核心性能指标等内容。

除核心页面外，用户交互层还封装了多个可复用的通用组件，包含上传组件、结果对比组件、指标卡片组件等，可有效提升代码复用率，减少重复开发工作。

4.3 系统核心功能模块划分

根据系统整体架构设计，结合系统的设计目标与业务流程，将系统核心功能划分为五个相互独立又协同工作的功能模块，每个模块负责单一核心功能，模块间通过标准化接口完成数据交互与业务联动。

4.3.1 数据处理模块

数据处理模块是系统运行的前置基础模块，核心功能是完成混合退化图像配对数据集的构建，模块输入为原始高质量图像数据集，输出为标准化的清晰 - 退化图像配对数据集。

该模块包含三个核心子功能。第一个子功能为退化模拟，可对清晰图像叠加高斯噪声、高斯模糊、JPEG 压缩三类混合退化，生成对应的退化图像，同时通过随机化退化参数提升数据集的多样性，增强训练后模型的泛化能力；第二个子功能为数据划分，将生成的配对数据集按照 8:1:1 的比例，划分为训练集、验证集与测试集三个部分，同时保证测试集数据不参与模型训练，确保模型评估结果的客观性；第三个子功能为清单构建，可生成标准化的数据清单文件，记录每个样本的 ID、文件路径、退化参数、所属数据集等核心信息，提升系统数据加载的效率。

4.3.2 模型训练与评估模块

模型训练与评估模块是系统的核心算法模块，核心功能是完成图像恢复模型的训练优化与性能评估，是系统算法能力的核心来源。

该模块分为模型训练与模型评估两个子功能。模型训练子功能的输入为配对数据集与训练配置参数，输出为训练完成的模型权重与训练日志，可完成完整的模型迭代训练流程，同时支持混合精度训练与断点续训，适配不同的训练环境；模型评估子功能的输入为训练完成的模型权重与测试数据集，输出为模型评估报告与样本对比结果，可完成模型恢复性能的量化评估，生成完整的评估总结报告。

4.3.3 基线对比实验模块

基线对比实验模块的核心功能，是完成多个经典图像恢复模型在统一条件下的横向对比实验，为系统主模型的选型提供客观的实验依据。

该模块的输入为多个模型的训练配置与统一测试数据集，输出为标准化的对比实验报告。模块可完成多个对比模型的统一训练与同步评估，记录每个模型在测试集上的 PSNR、SSIM、平均推理耗时等核心指标，最终生成包含性能对比表格、样本恢复效果对比的完整实验报告，客观呈现不同模型的性能差异。本系统选取 U-Net、SRCNN、VDSR、EDSR 四类模型完成对比实验，其中 SRCNN、VDSR、EDSR 作为对比基线，U-Net 作为候选主模型参与实验。

4.3.4 FastAPI 推理服务模块

FastAPI 推理服务模块是系统后端与前端的连接枢纽，核心功能是将系统的核心业务能力封装为 RESTful API 接口，供前端页面与其他客户端程序调用，实现深度学习模型的工程化部署。

该模块包含四个核心路由组，覆盖系统所有接口调用需求。健康检查路由负责检测后端服务的运行状态，返回服务的实时状态信息；推理路由是模块的核心路由，负责接收前端上传的图像数据，调用推理服务完成图像恢复，返回恢复结果与推理任务信息；模型管理路由负责向前端返回系统可用模型权重的详细信息；报告路由负责向前端返回模型训练报告与评估报告的相关数据，支撑前端实验报告页面的展示。

4.3.5 前端可视化交互模块

前端可视化交互模块是用户与系统直接交互的载体，核心功能是为用户提供操作便捷、界面友好的图形交互界面，让用户无需关注底层算法细节，即可完成系统核心功能的操作。

该模块包含四个核心页面，分别对应系统四大核心功能。图像恢复页面与后端推理路由联动，支持用户完成图像上传、模型选择、恢复处理与结果查看；实验报告页面与后端报告路由联动，可直观展示模型训练曲线与评估结果；对比实验页面可展示多模型横向对比的实验结果，让用户直观了解不同模型的性能差异；模型管理页面与后端模型管理路由联动，可展示系统内可用模型的详细信息。模块通过 Axios 库完成与后端 FastAPI 服务的 HTTP 通信，依托 Vue 3 的响应式特性实现页面数据的自动更新，为用户提供流畅的操作体验。

4.4 本章小结

本章围绕深度学习图像恢复系统的总体设计展开，明确了系统核心设计目标与五项设计原则，完成了分层解耦的整体架构设计，详细阐述了各层级的设计细节。在此基础上，完成了系统核心功能模块的划分，规范了接口设计标准与核心数据的存储方案。本章搭建的系统整体框架，为后续系统的详细实现与测试验证提供了坚实的设计依据。
