机器人导航与避障，是深度相机增长最快的落地方向，但"能测深度"和"能避障"之间隔着一串工程指标：近场盲区决定机器人会不会撞上看不见的桌腿，帧率与快门类型决定动态障碍物会不会变成残影，视场角与安装角决定路径覆盖有没有死角，功耗与体积决定能否挤进电池供电的紧凑机身。本文从避障的硬需求出发，拆解盲区、时延、覆盖、失效四个维度的取舍，对比结构光、ToF、主动双目三条路线在机器人上的适配边界，最后给出一张选型核对清单。

阅读收获：把"深度相机能否避障"从感觉量化成可计算指标，掌握盲区、安全停车距与最低帧率三个估算式，看懂三条路线的分工与踩坑点。

适用人群：移动机器人、AGV/AMR、服务机器人、无人机方向的算法与硬件工程师、项目与技术决策者。

目录

• 一、盲区：近场不可测是第一道坎
• 二、时延与帧率：动态障碍不能靠残影躲
• 三、覆盖与失效：把视角铺向死角，把断供导向安全
• 四、三条路线：结构光、ToF 与主动双目的适配边界
• 五、总结：选型核对清单与踩坑回顾
• 参考资料

一、盲区：近场不可测是第一道坎

桌腿、低门槛、斜前方的细杆，多在深度相机最近那几十厘米"看不见"。盲区不是说测不准，而是这片根本没有深度点——而这恰是机器人最该接管的距离。

1.1 盲区从哪来

双目（含主动双目）测距依赖视差：

depth = f × B / d

视差分辨率有限，视差过大的近距点会被滤波或直接越出匹配范围，于是存在一个"最近可靠距离"：

Z_min ≈ f × B / d_max

基线 B 越长近场越准，但基线与算力、体积互相牵制，短基线双目的正面近场往往就是空洞。ToF 的盲区来自发射与接收窗口的时序关断，近场对应最小可分辨往返时间约 c×t/2；结构光则受投影三角化近场与图案遮挡约束，头顶与近场易掉。工程语言只有一句：盲区是一段没有点的失明，不是"测不准"。

1.2 拿什么兜底

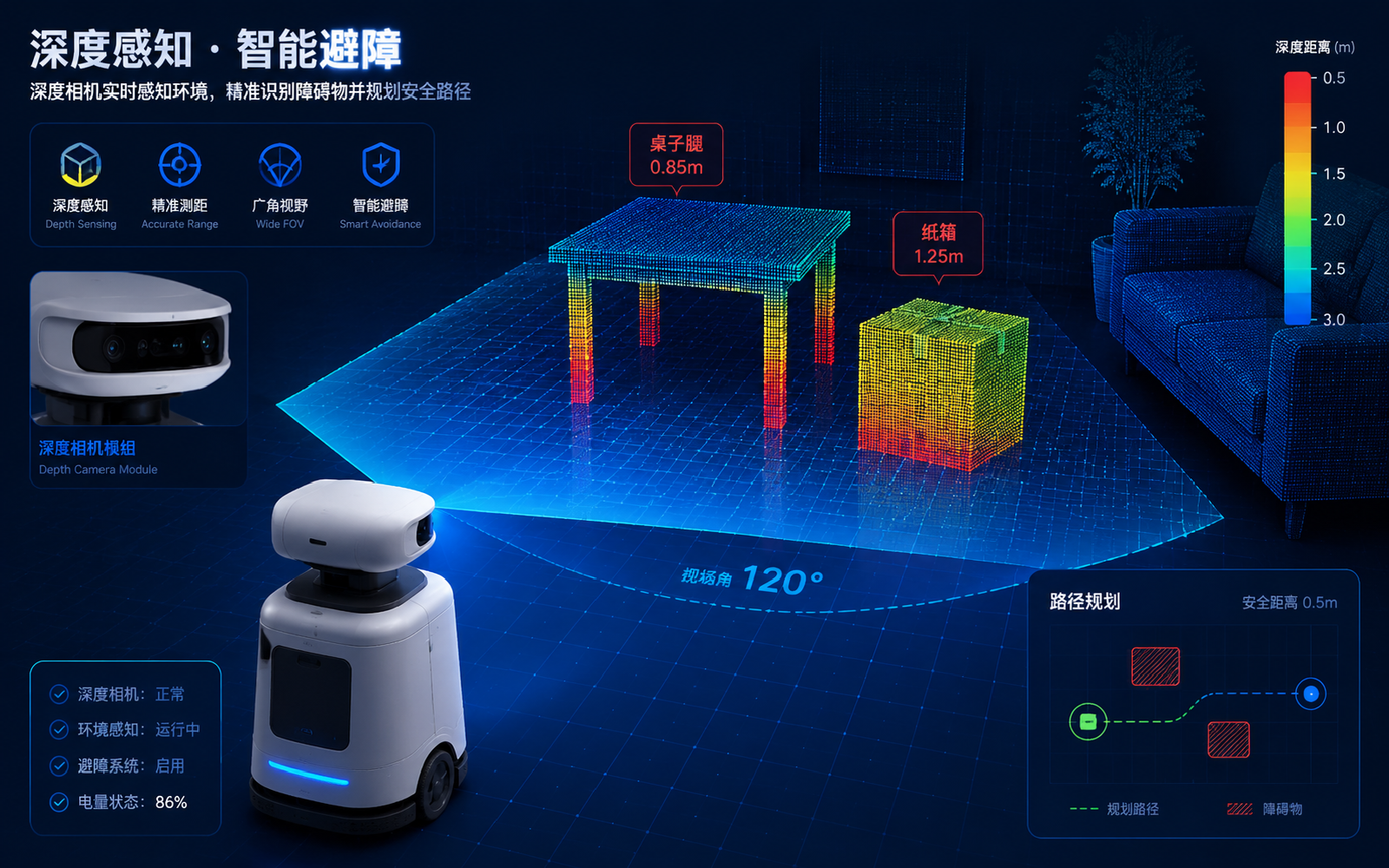

两条路线。一是下倾安装，把视锥压向地面，让近场桌腿进入被照亮、可成对的区间——代价是远处地平线失效，须与最远探测需求配平。二是补盲：在轮轴前沿、转向外侧、斜后补短距 ToF 或超声，把"最后一眼"交给低成本专用件。还要打穿一个误区：标称"最近 0.2m"并不等于 0.25m 处认得出 3cm 细杆——盲区是"距离+尺度"双重约束。

二、时延与帧率：动态障碍不能靠残影躲

机器人只能在有限的帧里做决定。避障怕的是"看不见"：错过一帧，人正在追的目标已从视野边沿蹿进路径。

2.1 先算帧率下限

帧与帧之间机器人多滑行的一段，须远小于能刹得住的余量：

ΔS = v / fps

v=1.5m/s、fps=15，单帧滑行约 10cm；fps 提到 30 降到 5cm。更完整的核算用安全停车距离：

D_stop = v×(t_expo+t_readout+t_pipe+t_infer) + v²/(2×a_brake)

括弧是曝光、读出、传输与推理总时延，a_brake 为制动减速度。例：v=2m/s、感知时延 0.15s、a=1.5m/s²，D_stop≈0.3+1.33≈1.63m。若它 < 最近可靠距离与近场安全余量，说明帧率与时延踩得住。

def min_fps(speed, miss_m=0.05):     # 单帧被miss的滑行<=5cm
    return max(5, speed // miss_m + 1)          # 1.5m/s -> 30FPS

def stop_dist(speed, lat, a, m=1.2):
    return (speed*lat + speed**2/(2*a)) * m     # 例: ~1.95m 含余量

注意验收用**尾延迟（P99）**而非均值：P99 超帧预算会周期性出空档，撞的是那 1% 的帧。

2.2 Rolling 快门的果冻畸变

同是 30FPS，快门类型决定动态下几何是否可信。卷帘快门逐行曝光，遇横向移动目标或车身转弯，不同行曝光时刻不同，运动目标被拍成歪斜的"果冻"——像素与真实位置对不上，污染世界坐标与速度估计。动态避障应上**全局快门（Global Shutter）**让整帧同一时刻曝光；不少 ToF 因发射-接收相位时序本身要求全局曝光，天然走这条路。低成本 Rolling 双目在高速横穿场景要格外警惕。

三、覆盖与失效：把视角铺向死角，把断供导向安全

测距再准，若有感知死角，"准"也无从谈起。

3.1 视场角与安装角

水平 FOV 不足时，侧前方是天然覆盖断层。对策：下倾看地面，让视锥前沿提前触地，压近场盲区、保证正前方地表连续有点；仍不够就双机拼接或加侧向相机，代价是同步与标定成本。覆盖验收应落在"运行包络内最坏点是否至少一路可见可达"，别只看标称 FOV：

区域	关键失败
正前近场地面	盲区+视线被挡
侧前方/转角	HFOV 不足、机身遮挡
倒车与扫地	单前视天然看不到
细柱/绳/栅栏	稠密度不足、测不出"细"

3.2 空洞重灾区

• 玻璃/高反：ToF 打穿到背后，结构光散斑丢在半途，易出错误点。
• 黑色吸光物：主动光返回弱，点云大面积空洞。
• 远距离：点稀疏，判断有无遮挡够用，判多小会撞不够。

避障要的是稠密度足以让"路径有/无遮挡"在覆盖区内处处成立，而非纯"最远能测多准"。这也是论文级精度在真实房间失灵、产线级稠密点云反够用的原因。

3.3 失效导向安全

深度不可能每帧、每角落、每材、每光强都可靠，真正的分水岭是断供时系统怎么办：

def decide(no_point_key_ratio, missing):
    if missing >= 3 or no_point_key_ratio > 0.6: return "SLOW"   # 感知退化主动降速
    if min_dist is None: return "STOP"                            # 关键区无点默认停
    return "GO"

安全类应用（如 ISO 3691-4）要看"失效导向安全"是否成立：断供默认停还是默认继续——默认继续是绝大多数事故的起点。

四、三条路线：结构光、ToF 与主动双目的适配边界

选型不是找"最好"的深度相机，而是找"与机器人工况对齐"的那条。

结构光：投射已知图案由畸变恢复深度。室内中近距离稠密、成熟；但强环境光、户外、玻璃镜面与粗糙黑物掉点严重，外置 IR 也耗电。适配室内慢速、光照受控的应用。

ToF（dToF/iToF）：测光往返飞行时间。对纹理不敏感，天然全局曝光、动态几何可信、算力负担小；软肋是多径（墙角反光测远/偏）、黑物点少、户外需滤光高功率、功耗随 FOV 上翘。适配动态避障、跨玻璃高反相变、求量产可靠性的主力候选。

主动双目（含双投射）：补 IR 投射制造纹理再做立体匹配。主动双目避撞与结构光同系的近场空洞，弱光匹配难，吃算力；双投射器交替可在多机/多投射场景显著抑制表面反光与串扰。适配室内稠密重建、算力富余平台。

维度	结构光	ToF	主动双目
动态残影	多 Rolling 果冻	天然全局，小	需全局，否则果冻
玻璃/反光	掉点多	多径误判	双投缓解串扰
弱光/黑物	黑洞多	稳定	匹配难，补光
算力负担	低	低	中-高
适合机器人	室内慢速/工位	动态避障、量产可靠	室内稠密+算力富余

两道隐形约束：一是功耗，多路高帧率 ToF 明显耗流，挤压电池与散热；二是USB/MIPI 带宽，高帧率高分辨率点云一到接口就被卡帧。机器人务必整机端到端实测功耗与带宽，别只看 sensor 标称。

五、总结：选型核对清单与踩坑回顾

结论：深度相机能否避障，取决于它在真实运行工况下能否同时满足四件事——近场有限盲区内"看得见且来得及"、动态场景整帧几何不扭曲、运行包络内最坏点稠密度够、断供时默认失效导向安全。各路线只能靠场景对齐：室内慢速可走（双投）主动双目，动态与跨玻璃高反相变优先 ToF，追求量产可靠性在 ToF 上精进。功耗与带宽一定要排进总账。

踩坑回顾：

1. 只盯"标称最近距离"，没验证该距离上细物可分、且整机安装姿态下真"近"，盲区仍咬着轮子；
2. 用 Rolling 双目当动态避障主力，目标一高速就果冻，世界坐标与速度全虚；
3. 把平面 FOV 当成"地面铺到脚下"，近场地表仍是空洞；
4. 玻璃、黑物、直射阳光不作专项，空洞演变成"默认畅通"误判；
5. 只看单点功耗/峰值算力，整机 ToF 多路一上，续航与散热崩，USB 又卡带宽；
6. 深度断供默认为"无障碍"，最深处那 5cm 滑行成了事故的 5cm。

参考资料

1. 朗锐创新及主流供应商 iToF/主动双目/结构光模组手册与技术文档。
2. 双目测距 Z=f·B/d 与近场视差约束、全局/卷帘快门曝光模型文献。
3. ToF 多径、iToF 相位与室外滤光工程公开资料。
4. ISO 3691-4: Industrial trucks — Safety requirements。

---
