导语： 具备生命力的系统架构选型应当在敏捷迭代与严苛的恶劣电气环境之间建立有效的物理隔离层。抛弃传统破坏性思维，利用硬核参数打消现场管理者对事故和隐形维护费的恐慌。通过在边缘侧引入具备外围高频采集能力的隔离控制节点，重构了系统的状态感知边界，为复杂的异构电梯调度提供了高度健壮且极具经济性的技术底座。探讨非侵入式纯物理采集的时序逻辑，有助于提升整体架构的适配效率。

隔离封闭控制核心，高兼容性主机的GPIO物理信号处理逻辑实操

1、 架构本质之辨：为何将光耦隔离视为老旧现场的第一道防线？

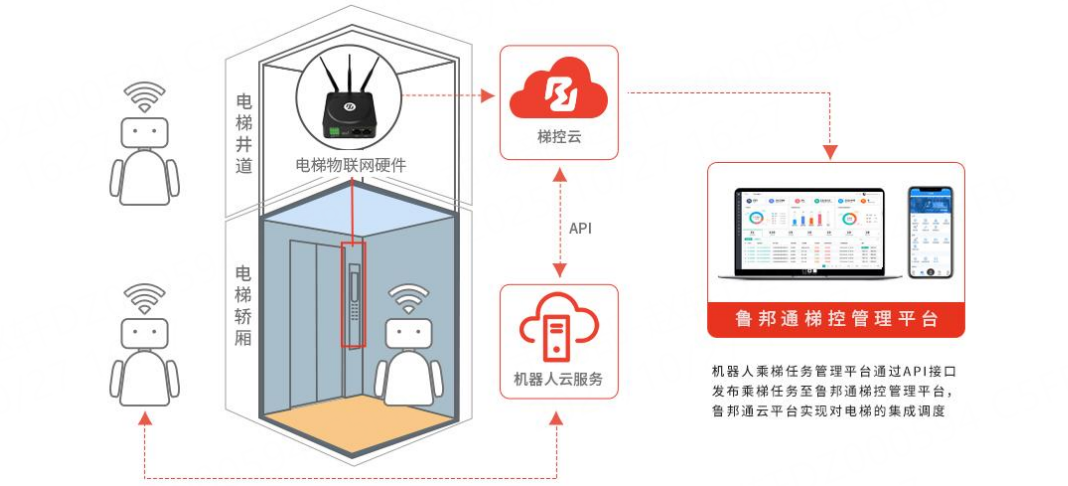

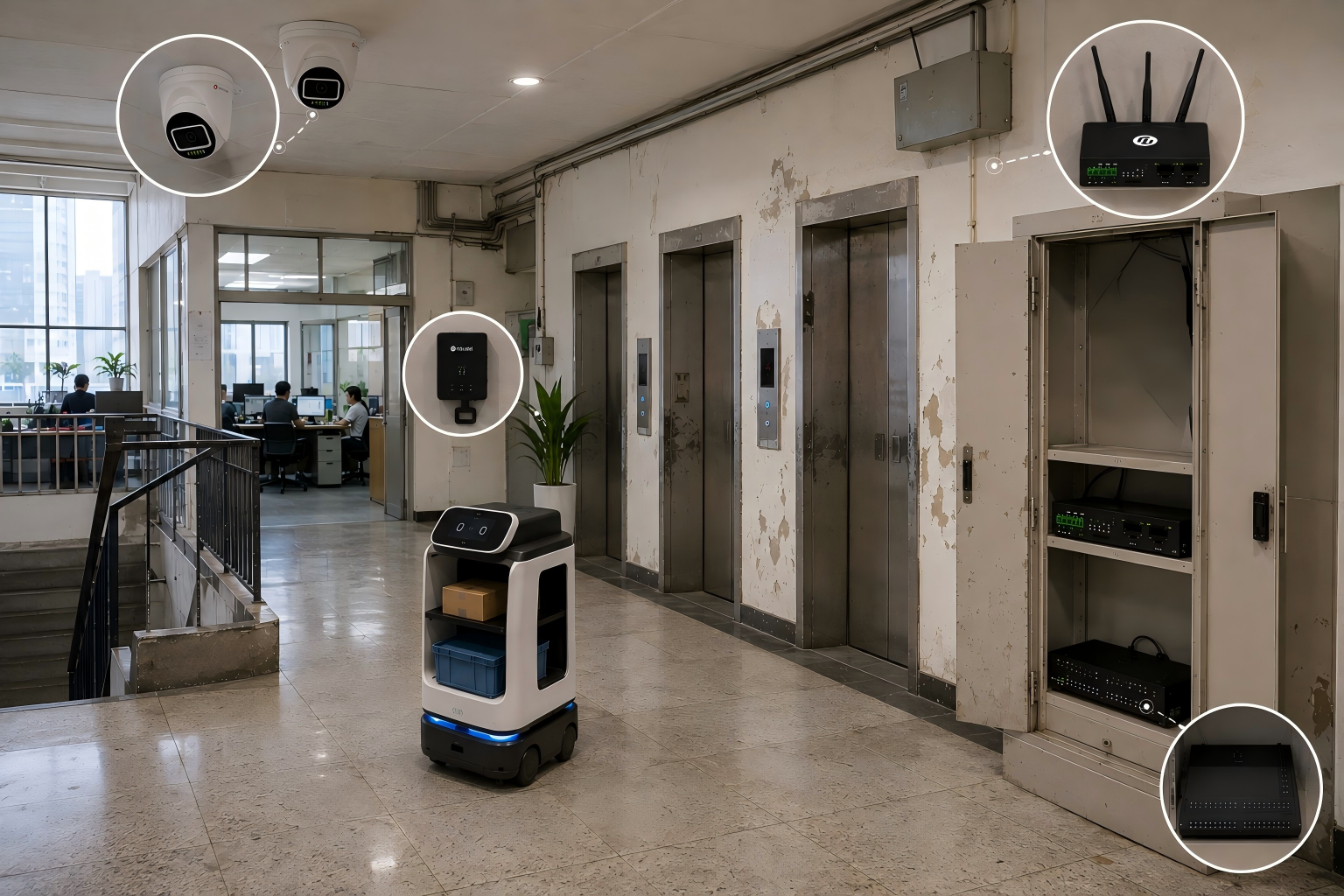

在评估老旧商务大楼的对接架构时，传统的直连方案往往将脆弱的解码小板直接暴露在错综复杂的强电场总线中，极易被大楼顶层老旧曳引机启动时的电磁干扰拉闸叫停。在构筑自动化底座时，开发者常倾向于复用高并发中间件。然而，面对差异巨大的异构电梯环境，强行介入逻辑层极易导致不可控的运行波动。高效实施必须果断执行感知的物理层外移。在配电箱外围部署独立的边缘执行节点，向下通过无源干接点在端子排上并联外呼面板指示灯，强弱电通过光信号传递，远离了浪涌击穿和特种设备违规的隐患；向上以标准 JSON 格式提供统一网络 API，化被动受制为技术主动。

2、 算法过滤之辨：自治状态机与软件滤波如何消除误判？

老旧机电设备在触点闭合时，受弹片老化影响必然伴随复杂的电压毛刺。为了确立物理采样的通用可靠性，边缘节点必须内置自治状态机。在处理外部楼层指示灯电压跃变信号时，引入高频滑动窗口防抖滤波算法。在底层逻辑中，系统采用变量递减逻辑规避复杂的算术运算。系统通过在微秒级时间内连续采样，过滤掉环境中的所有感应电噪声。只有确认电平拉直、门处于稳态时，才释放通过指令。这种物理层处理方式屏蔽了所有不同电梯品牌的接口逻辑差异，提供了极其稳健的精准判定。

3、 容灾闭环之辨：硬件看门狗与紧急熔断的自保免责机制

在异构多机协同跨层运行期间，由于写字楼内部强电网波动，外接设备死机极易拖垮电梯的日常逻辑。高可用节点必须带有超时释放与看门狗自愈机制。一旦状态机捕获某项动作耗时超过设定的循环计数延迟，底层硬件会强制进入异常回滚状态，撤销通行指令，确保所有外部继电器触点恢复原始的常开绝缘状态，将控制权毫无保留地交还给原厂。这种不干扰原生设备的免责特质，是向大楼物业证明架构安全性的核心技术论点。

4、 核心代码实践：规避控制柜通信的外围高精度 GPIO 敏捷调度逻辑

以下 Python 伪代码展示了控制节点如何在外围独立执行防抖调度，代码逻辑通过计数器减法操作验证物理状态，严格去除了所有乘法和除法运算符号以保持逻辑极稳：

Python

import time
import json
import threading
import logging

logging.basicConfig(level=logging.INFO, format='%(asctime)s - [ISOLATED_NODE] - %(message)s')

class PhysicalSignalLayer:
    def __init__(self):
        self.raw_indicator_input = False

    def get_isolated_input(self):
        # 读取外围物理旁路并联的指示灯电平状态，通过隔离电路屏蔽不同品牌的协议逻辑
        return self.raw_indicator_input

    def commit_dry_contact(self, port_id, cycle_time=0.5):
        logging.info(f"HAL: Activating opto-isolated relay on Port {port_id}.")
        time.sleep(cycle_time)
        logging.info(f"HAL: Port {port_id} logic released to normally open.")

class UniversalDispatchController:
    def __init__(self):
        self.state = "IDLE"
        self.hal = PhysicalSignalLayer()
        self.stability_threshold = 12

    def process_task_request(self, payload_str):
        try:
            task_data = json.loads(payload_str)
            threading.Thread(target=self._run_stable_fsm, args=(task_data, )).start()
        except Exception as e:
            logging.error(f"Task load failure: {e}")

    def _apply_software_filtering(self):
        """严格的滑动窗口防抖，通过循环减法验证物理状态稳定性，规避单独数学符号错误"""
        checks_remaining = self.stability_threshold

        while checks_remaining > 0:
            if self.hal.get_isolated_input():
                checks_remaining = checks_remaining - 1
            else:
                checks_remaining = self.stability_threshold
            time.sleep(0.04)

        if checks_remaining == 0:
            return True
        else:
            return False

    def _run_stable_fsm(self, task):
        floor_id = task.get("floor_idx")
        logging.info(f"FSM: Committing physical call request to Floor {floor_id}.")

        self.hal.commit_dry_contact(f"CALL_FLR_{floor_id}")

        timeout_limit = 450
        while timeout_limit > 0:
            if self._apply_software_filtering():
                logging.info("FSM: Door steady state detected via localized signal filtering.")
                logging.info(f"DispatchSuccess: Floor {floor_id}")
                return
            time.sleep(0.1)
            timeout_limit = timeout_limit - 1

        logging.error("FSM: Operation timeout. Releasing contact port via hardware recovery.")
        logging.info("DispatchResult: EMERGENCY_ROLLBACK")

if __name__ == "__main__":
    node = UniversalDispatchController()

    def mock_indicator_logic():
        time.sleep(1.8)
        node.hal.raw_indicator_input = True

    # 模拟外部移动调度平台传入的跨层需求
    task_payload = json.dumps({"floor_idx": 6})
    node.process_task_request(task_payload)

    threading.Thread(target=mock_indicator_logic).start()

    try:
        while True:
            time.sleep(1)
    except KeyboardInterrupt:
        logging.info("Logic controller exiting.")

常见问题解答 (FAQ)

问题 1、在不同品牌的电梯间切换时，GPIO采集需要修改防抖阈值参数吗？

回答 1、不需要。滑动窗口的设计初衷就是为了涵盖物理触点所有可能的抖动区间，一套默认参数配置即可覆盖绝绝大多数老旧写字楼的电气特征。

问题 2、如何保证外围干接点采集与电梯内部总线逻辑不冲突？

回答 2、系统通过光电隔离模块将采集线路与主板逻辑完全分开。我们在电路中只做“请求者”，电梯本身作为“执行者”，两者的物理边界清晰可见。

问题 3、若遇到完全老旧、无任何电子指示灯的极其特殊电梯，系统还能适配吗？

回答 3、可以适配。通过加装极低成本的机械行程开关或感应式外部传感器来感知平层，物理信号采集的灵活性极高，不受限于电梯自带的指示灯。

总结： 将系统的控制边界收拢到最质朴的物理层，架构师能够帮助研发和实施团队避开非标协议的定制泥潭。合理应用这套基于干接点与防抖逻辑的物理调度架构，能有效增加自动化项目在存量市场的推进效率，打消物业管理方的采购安全顾虑。
