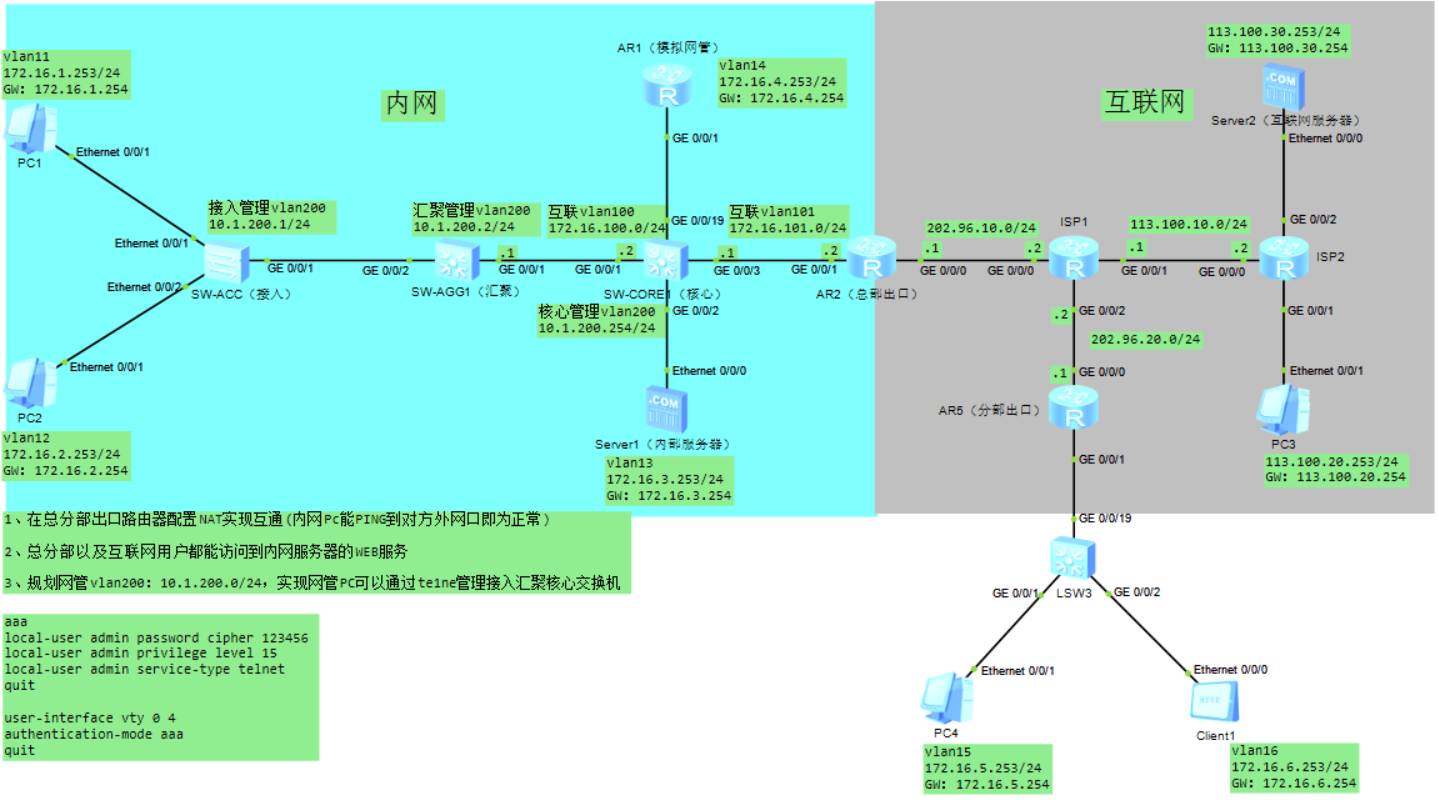

实验需求：

  1. 总分部出口路由器配置 NAT，内网 PC 可 ping 通对端外网接口；
  2. 总分部、互联网用户均可访问内网 WEB 服务器；
  3. 网管 VLAN200：10.1.200.0/24，模拟网管设备 Telnet 管理接入、汇聚、核心交换机。

📍IP&VLAN 规划

表格

设备VLANIP 地址网关
PC1VLAN11172.16.1.253/24172.16.1.254
PC2VLAN12172.16.2.253/24172.16.2.254
Server1 (内部服务器)VLAN13172.16.3.253/24172.16.3.254
AR1 模拟网管VLAN14172.16.4.253/24172.16.4.254
PC4VLAN15172.16.5.253/24172.16.5.254
Client1VLAN16172.16.6.253/24172.16.6.254
SW‑ACC 接入VLAN200 管理10.1.200.1/24-
SW‑AGG1 汇聚VLAN200 管理10.1.200.2/24-
SW‑CORE1 核心VLAN200 管理10.1.200.254/24-
核心互联 VLAN100VLAN100172.16.100.0/24-
核心互联 VLAN101VLAN101172.16.101.0/24-

外网：

  • AR2 总部出口外网：202.96.10.0/24
  • AR5 分部出口外网：202.96.20.0/24
  • ISP1：202.96.10.2、202.96.20.1、113.100.10.1

1、接入交换机 SW‑ACC

sysname SW-ACC
vlan batch 11 12 200
#PC1
interface Ethernet0/0/1
 port link-type access
 port default vlan 11
#PC2
interface Ethernet0/0/2
 port link-type access
 port default vlan 12
#上联汇聚Trunk
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 11 12 200

#管理VLANIF200
interface Vlanif200
 ip address 10.1.200.1 255.255.255.0
#默认路由指向汇聚管理地址
ip route-static 0.0.0.0 0.0.0.0 10.1.200.2

#Telnet AAA配置
aaa
 local-user admin password cipher 123456
 local-user admin privilege level 15
 local-user admin service-type telnet
quit
user-interface vty 0 4
 authentication-mode aaa
quit

2、汇聚交换机 SW‑AGG1

sysname SW-AGG1
vlan batch 11 12 200 100
#下联接入Trunk
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 11 12 200
#上联核心Trunk
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 11 12 100 200

#业务网关
interface Vlanif11
 ip address 172.16.1.254 255.255.255.0
interface Vlanif12
 ip address 172.16.2.254 255.255.255.0
interface Vlanif100
 ip address 172.16.100.1 255.255.255.0
#管理VLANIF200
interface Vlanif200
 ip address 10.1.200.2 255.255.255.0

#路由
ip route-static 0.0.0.0 0.0.0.0 172.16.100.2
ip route-static 10.1.200.254 255.255.255.255 172.16.100.2

#Telnet AAA
aaa
 local-user admin password cipher 123456
 local-user admin privilege level 15
 local-user admin service-type telnet
quit
user-interface vty 0 4
 authentication-mode aaa
quit

3、核心交换机 SW‑CORE1

sys
sysname SW-CORE1
vlan batch 11 12 13 14 100 101 200
#下联汇聚Trunk
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 11 12 100 200
#连接AR1模拟网管路由器
interface GigabitEthernet0/0/19
 port link-type trunk
 port trunk allow-pass vlan 14
#接入内部服务器Server1
interface GigabitEthernet0/0/0
 port link-type access
 port default vlan 13
#上联总部出口AR2
interface GigabitEthernet0/0/3
 port link-type access
 port de vlan 101

#VLANIF网关
interface Vlanif11
 ip address 172.16.1.254 255.255.255.0
interface Vlanif12
 ip address 172.16.2.254 255.255.255.0
interface Vlanif13
 ip address 172.16.3.254 255.255.255.0
interface Vlanif14
 ip address 172.16.4.254 255.255.255.0
interface Vlanif100
 ip address 172.16.100.2 255.255.255.0
interface Vlanif101
 ip address 172.16.101.2 255.255.255.0
interface Vlanif200
 ip address 10.1.200.254 255.255.255.0

#静态路由
ip route-static 172.16.1.0 255.255.255.0 172.16.100.1
ip route-static 172.16.2.0 255.255.255.0 172.16.100.1
ip route-static 0.0.0.0 0.0.0.0 172.16.101.1

#Telnet AAA
aaa
 local-user admin password cipher 123456
 local-user admin privilege level 15
 local-user admin service-type telnet
quit
user-interface vty 0 4
 authentication-mode aaa
quit

4、AR1（模拟网管路由器）

sys
sysname AR1
interface GigabitEthernet0/0/1   #不考虑子接口的情况下
 ip address 172.16.4.253 24

#访问网管VLAN200
ip route-static 10.1.200.0 255.255.255.0 172.16.4.254

5、AR2（总部出口路由器，NAT + 服务器映射）

sysname AR2
#对接核心交换机
interface GigabitEthernet0/0/1
 ip address 172.16.101.1 255.255.255.0
#对接ISP1外网口
interface GigabitEthernet0/0/0
 ip address 202.96.10.1 255.255.255.0

#NAT感兴趣流，整个企业内网网段
acl number 3000
 rule permit ip source 172.16.0.0 0.0.255.255
#NAT地址池
nat address-group 1 202.96.10.10 202.96.10.20
interface GigabitEthernet0/0/0
 nat outbound 3000 address-group 1 no-pat
#NAT Server，外网访问内部服务器Server1 172.16.3.253
 nat server protocol tcp global 202.96.10.30 80 inside 172.16.3.253 80

#路由
ip route-static 172.16.0.0 255.255.0.0 172.16.101.2
ip route-static 0.0.0.0 0.0.0.0 202.96.10.2

6、ISP1 运营商路由器

sysname ISP1
interface GigabitEthernet0/0/0
 ip address 202.96.10.2 255.255.255.0
interface GigabitEthernet0/0/2
 ip address 202.96.20.1 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 113.100.10.1 255.255.255.0

#回指企业内网路由
ip route-static 172.16.0.0 255.255.0.0 202.96.10.1

7、AR5（分部出口路由器，NAT）

sysname AR5
#对接ISP1
interface GigabitEthernet0/0/0
 ip address 202.96.20.2 255.255.255.0
#对接分部交换机LSW3
interface GigabitEthernet0/0/1
 ip address 172.16.5.254 255.255.255.0

acl number 3000
 rule permit ip source 172.16.5.0 0.0.0.255
 rule permit ip source 172.16.6.0 0.0.0.255
nat address-group 1 202.96.20.10 202.96.20.20
interface GigabitEthernet0/0/0
 nat outbound 3000 address-group 1 no-pat

#路由
ip route-static 0.0.0.0 0.0.0.0 202.96.20.1
ip route-static 172.16.0.0 255.255.0.0 202.96.20.1

8、SW3 分部交换机

sys
sysname SW3
vlan batch 15 16

#PC4
interface g0/0/1
 port link-type access
 port default vlan 15

#Client1
interface g0/0/2
 port link-type access
 port default vlan 16

#上联AR5分部出口
interface g0/0/19
 port link-type trunk
 port trunk allow-pass vlan 15 16

interface Vlanif15
 ip address 172.16.5.254 255.255.255.0
interface Vlanif16
 ip address 172.16.6.254 255.255.255.0

9、ISP2 互联网路由器（可选）

sysname ISP2
interface GigabitEthernet0/0/0
 ip address 113.100.10.2 255.255.255.0
interface GigabitEthernet0/0/2
 ip address 113.100.30.254 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 113.100.20.254 255.255.255.0

ip route-static 0.0.0.0 0.0.0.0 113.100.10.1

✅实验验证

  1. Telnet 网管测试：AR1（172.16.4.253）执行telnet 10.1.200.1，账号admin密码123456；依次登录接入、汇聚、核心交换机。

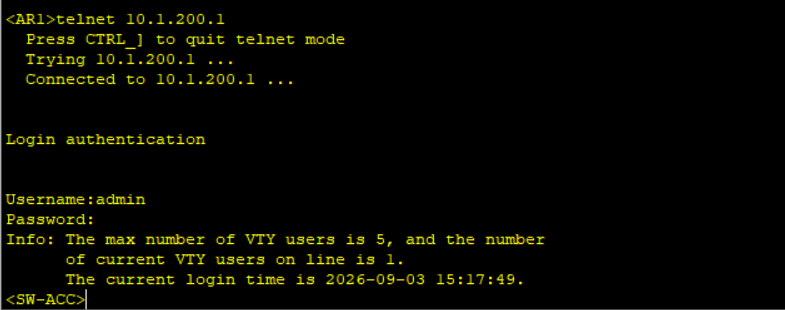

    SW-ACC

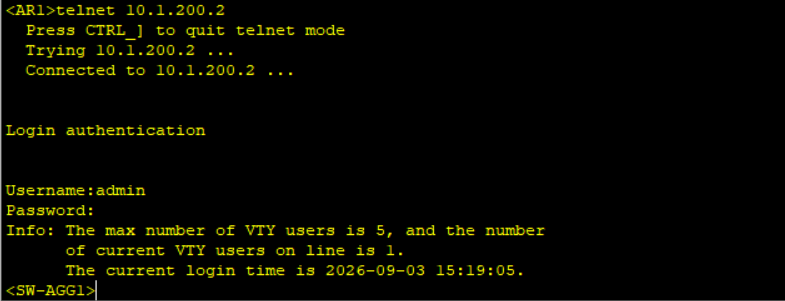

    SW-AGG1

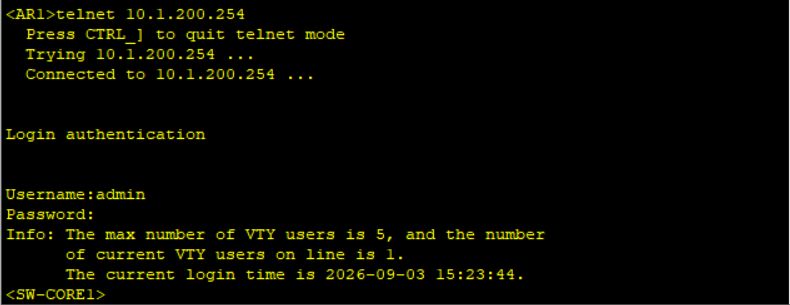

    SW-CORE1

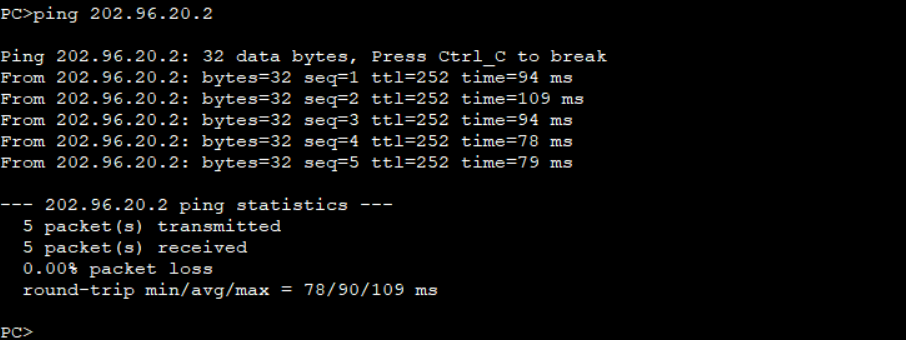

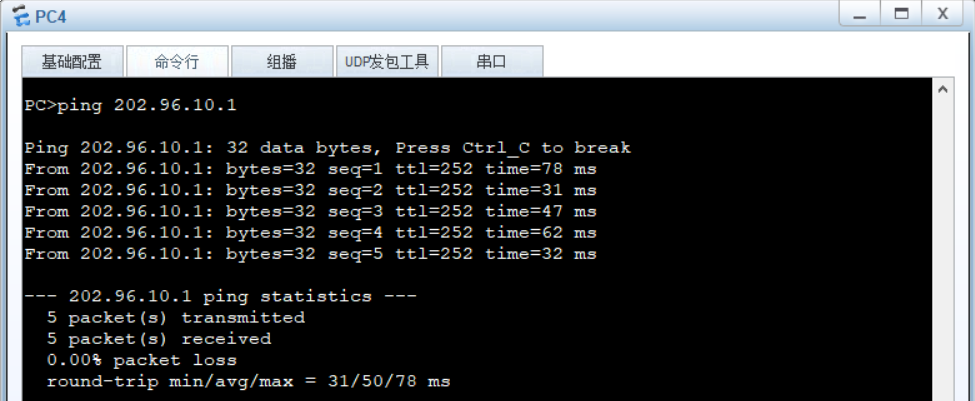

  2. NAT 互通测试：总部 PC1 ping 分部外网口202.96.20.2；分部 PC4 ping 总部外网口202.96.10.1，通表示 NAT 配置正常。
  3. WEB 服务器访问：

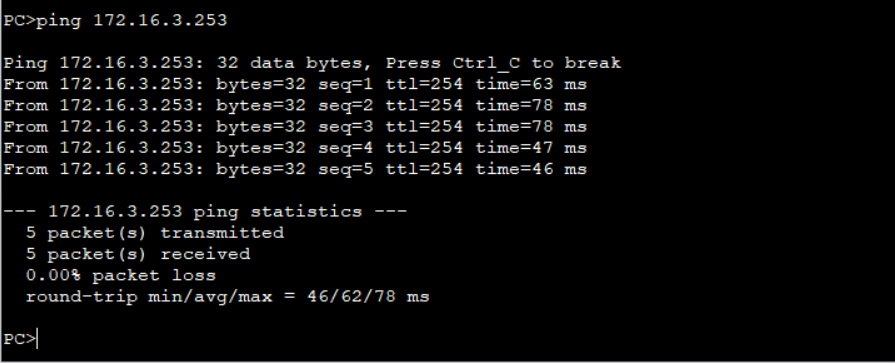

    • 内网 PC 直接访问172.16.3.253；
    • 互联网 PC 访问公网映射地址202.96.10.30；

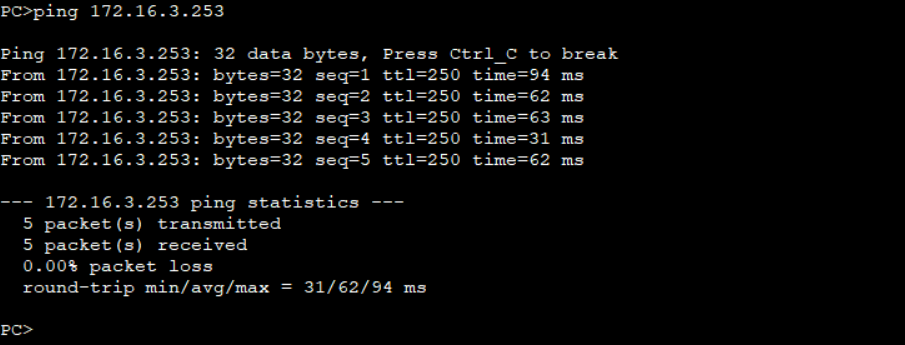

    • 分部 PC4 也可以访问内网服务器。

💡注意点：

  1. 路由器二层口命令portlink‑mode layer2，eNSP 中 AR 系列路由器接口切换二层模式；
  2. no‑pat 为多地址 NAT，也可替换为 easy‑ip；
  3. Telnet 明文不安全，生产环境替换 SSH；
  4. PC 和服务器关闭防火墙，开启 HTTP 服务。
