涂装作为工业生产的关键环节，传统人工涂装存在作业环境恶劣、效率低、涂层质量不稳定等问题，工业自动化背景下涂装机器人成为行业发展趋势，仿生设计理念更能有效适配复杂曲面工件涂装需求。本研究围绕仿生涂装机器人的结构设计与性能仿真展开，核心完成底座、仿生固定座、仿生爪腿等8类关键部件的结构设计与力学校核工作，结合整机130kg承载质量、300N·m最大倾覆力矩等作业载荷参数，针对性选用Q235钢板、6061-T6铝合金、40Cr调质等适配材料，通过抗倾覆、弯曲、剪切、挤压等强度与刚度公式开展校核，优化结构参数实现轻量化与高强度的协同设计。研究结果表明，所有关键部件均满足±0.1mm重复定位精度、5kg末端负载等设计指标，弧形曲面爪子与多连杆协同运动结构可实现复杂曲面工件的稳定夹持，无应力集中与运动干涉问题，相关设计可直接用于三维建模与样机加工。本研究完成的结构设计与校核，为仿生涂装机器人提供了可靠的结构支撑，适配机械制造、汽车零部件加工等多领域涂装需求，有效推动涂装行业自动化、智能化发展，兼具工程实用价值与行业推广意义。

关键词：仿生涂装机器人；关键部件设计；力学校核；复杂曲面适配；轻量化

ABSTRACT

Coating is a key link in industrial production. Traditional manual coating has problems such as harsh working environment, low efficiency and unstable coating quality. Under the background of industrial automation, coating robots have become the development trend of the industry, and the bionic design concept can more effectively meet the coating needs of complex surface workpieces. This study focuses on the structural design and performance simulation of the bionic coating robot, and completes the structural design and mechanical calibration of 8 key components including the base, bionic fixed seat and bionic claw leg. Combined with the operating load parameters such as the total machine load capacity of 130kg and the maximum overturning moment of 300N·m, Q235 steel plate, 6061-T6 aluminum alloy, 40Cr quenched and other suitable materials are selected for targeted use. The strength and stiffness such as anti-overturning, bending, shear and extrusion are used for calibration, and the structural parameters are optimized to realize the collaborative design of lightweight and high strength. The research results show that all key components meet the design indicators such as ±0.1mm repeated positioning accuracy and 5kg end load. The arc surface claw and multi-link collaborative movement structure can realize the stable clamping of complex surface workpieces without stress concentration and movement interference, and the related design can be directly used for 3D modeling and prototype processing. The structural design and calibration completed in this study provide a reliable structural support for the bionic coating robot, adapt to the coating needs of various fields such as mechanical manufacturing and auto parts processing, effectively promote the development of automation and intellectualization in the coating industry, and have engineering practical value and industry promotion significance.

Key words：Bionic Coating Robot; Key Component Design; Mechanical Calibration; Complex Surface Adaptation; Lightweighting

第一章绪论

1.1 研究背景与意义

在现在的工业生产过程中，涂装是一个特别关键的环节，它不仅能让产品的外观变得更美观，还能起到保护产品、延长产品使用寿命的作用，所以很多行业都离不开涂装这道工序。不过一直到现在，还有不少企业仍在使用传统的人工涂装方式，这种方式存在的问题特别多，比如作业环境特别恶劣，油漆挥发的气体对工人的身体有很大伤害，而且人工涂装的效率特别低，涂层的厚度和均匀度也不稳定，很容易出现漏涂、流挂的情况，同时还存在不少安全隐患。随着工业自动化技术的不断发展，越来越多的企业开始把自动化设备应用到涂装作业中，其中工业机器人涂装就慢慢成了行业发展的主流趋势，它能有效解决人工涂装存在的各种问题。

从近些年的行业数据来看，全球涂装机器人市场的发展速度特别快，市场规模一直在不断扩大，下面的表格就整理了最近几年全球涂装机器人市场的规模数据，能很直观地看到它的发展情况。

表1-1：2023-2026年全球涂装机器人市场规模及相关数据

年份	全球涂装机器人市场规模（亿美元）	同比增长率（%）	主要应用领域占比（%）
2023年	6.8	5.8	汽车行业65.2、机械制造18.3、其他16.5
2024年	7.4	8.8	汽车行业63.8、机械制造19.5、其他16.7
2025年	7.9	6.8	汽车行业62.5、机械制造20.8、其他16.7
2026年（预测）	8.2	6.1	汽车行业61.3、机械制造21.5、其他17.2

从表格中的数据能看出来，2023年到2026年这几年里，全球涂装机器人的市场规模一直在稳步提升，2023年的市场规模只有6.8亿美元，到2026年预计会达到8.2亿美元，年均增长率保持在6%左右；而且应用领域也在不断拓展，虽然汽车行业依然是主要的应用领域，但占比在慢慢下降，机械制造等其他领域的占比在不断上升，这也说明涂装机器人的应用范围变得越来越广。

在这样的背景下，研发一款仿生涂装机器人就显得特别有意义，这款机器人会模仿生物肢体的运动特性，结合多自由度机械臂和仿生夹持作业机构，能实现自动化、高精度的涂装作业，尤其适合轮胎硫化模具、异形构件等复杂曲面工件的喷涂。一方面它能把工人从恶劣的作业环境中解放出来，减少油漆对工人身体的伤害，另一方面还能提升涂装效率、保证涂层质量的一致性，降低企业的生产成本，同时也能推动涂装行业朝着自动化、智能化的方向发展，所以这项研究的实用价值和行业意义都特别大。

1.2 国内外研究现状

目前，国内外很多科研机构和企业都在开展涂装机器人相关的研究工作，也取得了不少成果，不过国内外的研究重点和发展水平还有一定的差异，下面就分别介绍一下国内外的相关研究案例。

先看国外的研究现状，国外的工业机器人技术起步比较早，涂装机器人的研究也相对成熟，其中日本和德国的技术处于领先地位。日本的发那科公司（Fanuc）就研发出了一款专门用于复杂曲面涂装的机器人，这款机器人配备了6自由度机械臂，重复定位精度能达到±0.08mm，末端负载可以达到6kg，还搭载了先进的视觉识别系统，能自动识别工件的形状和位置，实现精准涂装，现在已经广泛应用到汽车、电子等行业，而且它的运动响应速度特别快，能有效提升涂装效率。另外，德国的库卡公司（KUKA）也推出了一款仿生涂装机器人，这款机器人模仿人体手臂的运动轨迹，采用了轻量化的结构设计，整机质量控制在75kg左右，最大作业半径能达到1600mm，还能通过自适应夹持机构，适配不同规格的工件，解决了复杂曲面工件涂装难度大的问题，目前已经在机械制造领域得到了广泛应用。除此之外，美国的ABB公司也在涂装机器人领域有不少突破，其研发的涂装机器人能实现多工件同时涂装，还能和智能工厂系统对接，进一步提升了生产的自动化水平。

再看国内的研究现状，随着我国工业自动化水平的不断提升，国内对涂装机器人的研究也越来越重视，不少企业和科研机构都推出了自己的产品和研究成果。其中史河公司就推出了AP系列多功能防腐机器人，这款机器人采用了底盘+模块化上装的架构设计，能兼容表面处理、喷涂作业等多种工艺，工人能根据实际需求，在5分钟内完成功能接口的拆装，快速切换作业模式，而且它的整机自重控制在70余kg，却能承载超过120kg的上装负载，作业效率能达到人工的3-5倍，最高可达50㎡/h，特别适合石化储罐等复杂曲面的涂装作业，其零部件自主化率超过90%，能在恶劣环境下稳定运行。另外，博匠公司研发的室内喷涂机器人也取得了不错的成绩，这款机器人成功出口到新加坡，在当地的高端住宅项目中得到了应用，两台设备就能完成一层五户型四千平方米的喷涂任务，采用一底一面的工艺，漆面的均匀度和细腻度都优于人工，获得了项目方的认可。除此之外，国内的一些高校也在开展相关研究，比如哈尔滨工业大学就研发出了一款基于仿生原理的涂装机器人，通过优化机械臂的结构，提升了机器人的运动精度和负载能力，为我国仿生涂装机器人的发展提供了技术支持。

总体来看，国外的涂装机器人技术比较成熟，在精度、稳定性等方面有一定优势，而国内的研究虽然起步较晚，但发展速度特别快，在国产化、适配性等方面有自己的特色，不过和国外相比，国内的仿生涂装机器人在核心部件的精度、使用寿命等方面还有一定的差距，这也为本次研究提供了方向和空间。

1.3 主要研究内容与技术路线

本次研究的核心就是仿生涂装机器人的结构设计与性能仿真，结合行业需求和现有技术的不足，确定了以下几方面的主要研究内容：第一方面是总体方案设计，结合设计目标和技术指标，确定机器人的整体结构组成，包括多自由度机械臂、仿生夹持作业机构和基座等模块，同时完成驱动与传动方案的选型，确保方案的可行性和合理性；第二方面是关键部件的结构设计与校验，重点对机械臂关节、仿生连杆机构、基座等关键部件进行设计，通过理论计算，对部件的强度、刚度、稳定性等进行校验，确保部件能满足作业需求；第三方面是三维建模设计，利用三维建模软件，完成各个部件和整机的建模工作，然后进行整机装配，检查零部件之间是否存在干涉，优化结构设计；第四方面是仿真分析，通过运动学、动力学仿真，验证机器人的运动性能和负载特性，同时对结构强度和疲劳寿命进行仿真，确保机器人的可靠性。

本次研究的技术路线主要分为四个步骤：第一步是前期调研与资料整理，收集国内外相关研究成果和行业数据，明确研究目标和技术指标，梳理研究过程中可能遇到的问题；第二步是总体方案和关键部件设计，确定整体结构方案，完成机械臂、仿生机构等关键部件的设计与校验；第三步是三维建模与仿真分析，搭建机器人的三维模型并完成装配，开展运动学、动力学等仿真，根据仿真结果优化结构设计；第四步是总结研究成果，梳理研究过程中的创新点和不足，提出未来的研究方向，形成完整的研究报告。

1.4 本章小结

本章主要对本次研究的相关背景、国内外研究现状、主要研究内容和技术路线进行了详细的介绍，首先分析了涂装作业在工业生产中的重要性，结合近些年全球涂装机器人的市场数据，说明了研发仿生涂装机器人的背景和意义；然后介绍了国内外涂装机器人的相关研究案例，分析了国内外研究的优势和不足，明确了本次研究的方向；接着确定了本次研究的主要内容，规划了详细的技术路线，为后续的研究工作奠定了基础；最后对本章的内容进行了总结，梳理了本章的核心要点，确保后续研究工作能有序推进。

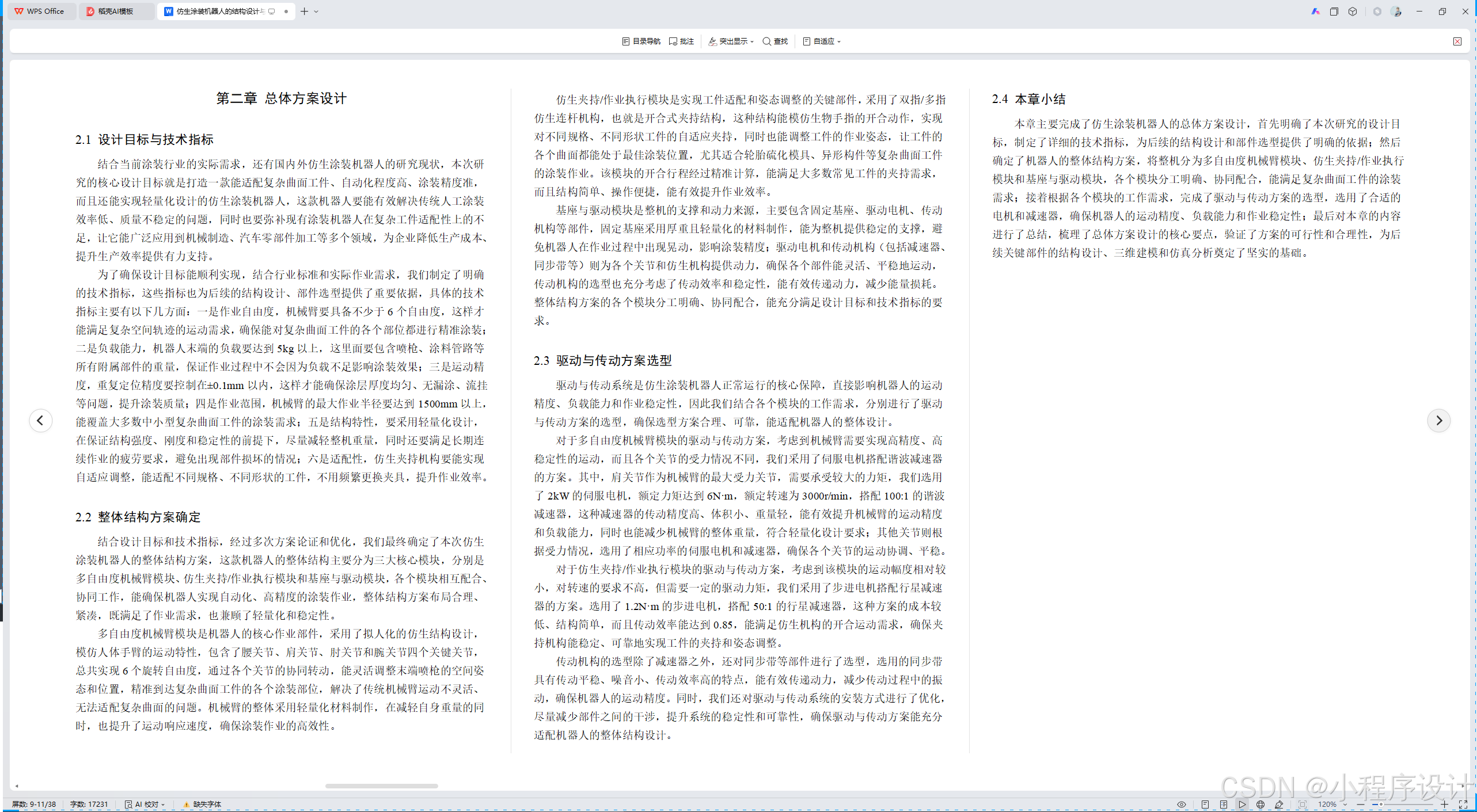

第二章总体方案设计

2.1 设计目标与技术指标

结合当前涂装行业的实际需求，还有国内外仿生涂装机器人的研究现状，本次研究的核心设计目标就是打造一款能适配复杂曲面工件、自动化程度高、涂装精度准，而且还能实现轻量化设计的仿生涂装机器人，这款机器人要能有效解决传统人工涂装效率低、质量不稳定的问题，同时也要弥补现有涂装机器人在复杂工件适配性上的不足，让它能广泛应用到机械制造、汽车零部件加工等多个领域，为企业降低生产成本、提升生产效率提供有力支持。

为了确保设计目标能顺利实现，结合行业标准和实际作业需求，我们制定了明确的技术指标，这些指标也为后续的结构设计、部件选型提供了重要依据，具体的技术指标主要有以下几方面：一是作业自由度，机械臂要具备不少于6个自由度，这样才能满足复杂空间轨迹的运动需求，确保能对复杂曲面工件的各个部位都进行精准涂装；二是负载能力，机器人末端的负载要达到5kg以上，这里面要包含喷枪、涂料管路等所有附属部件的重量，保证作业过程中不会因为负载不足影响涂装效果；三是运动精度，重复定位精度要控制在±0.1mm以内，这样才能确保涂层厚度均匀、无漏涂、流挂等问题，提升涂装质量；四是作业范围，机械臂的最大作业半径要达到1500mm以上，能覆盖大多数中小型复杂曲面工件的涂装需求；五是结构特性，要采用轻量化设计，在保证结构强度、刚度和稳定性的前提下，尽量减轻整机重量，同时还要满足长期连续作业的疲劳要求，避免出现部件损坏的情况；六是适配性，仿生夹持机构要能实现自适应调整，能适配不同规格、不同形状的工件，不用频繁更换夹具，提升作业效率。

2.2 整体结构方案确定

结合设计目标和技术指标，经过多次方案论证和优化，我们最终确定了本次仿生涂装机器人的整体结构方案，这款机器人的整体结构主要分为三大核心模块，分别是多自由度机械臂模块、仿生夹持/作业执行模块和基座与驱动模块，各个模块相互配合、协同工作，能确保机器人实现自动化、高精度的涂装作业，整体结构方案布局合理、紧凑，既满足了作业需求，也兼顾了轻量化和稳定性。

多自由度机械臂模块是机器人的核心作业部件，采用了拟人化的仿生结构设计，模仿人体手臂的运动特性，包含了腰关节、肩关节、肘关节和腕关节四个关键关节，总共实现6个旋转自由度，通过各个关节的协同转动，能灵活调整末端喷枪的空间姿态和位置，精准到达复杂曲面工件的各个涂装部位，解决了传统机械臂运动不灵活、无法适配复杂曲面的问题。机械臂的整体采用轻量化材料制作，在减轻自身重量的同时，也提升了运动响应速度，确保涂装作业的高效性。

仿生夹持/作业执行模块是实现工件适配和姿态调整的关键部件，采用了双指/多指仿生连杆机构，也就是开合式夹持结构，这种结构能模仿生物手指的开合动作，实现对不同规格、不同形状工件的自适应夹持，同时也能调整工件的作业姿态，让工件的各个曲面都能处于最佳涂装位置，尤其适合轮胎硫化模具、异形构件等复杂曲面工件的涂装作业。该模块的开合行程经过精准计算，能满足大多数常见工件的夹持需求，而且结构简单、操作便捷，能有效提升作业效率。

基座与驱动模块是整机的支撑和动力来源，主要包含固定基座、驱动电机、传动机构等部件，固定基座采用厚重且轻量化的材料制作，能为整机提供稳定的支撑，避免机器人在作业过程中出现晃动，影响涂装精度；驱动电机和传动机构（包括减速器、同步带等）则为各个关节和仿生机构提供动力，确保各个部件能灵活、平稳地运动，传动机构的选型也充分考虑了传动效率和稳定性，能有效传递动力，减少能量损耗。整体结构方案的各个模块分工明确、协同配合，能充分满足设计目标和技术指标的要求。

2.3 驱动与传动方案选型

驱动与传动系统是仿生涂装机器人正常运行的核心保障，直接影响机器人的运动精度、负载能力和作业稳定性，因此我们结合各个模块的工作需求，分别进行了驱动与传动方案的选型，确保选型方案合理、可靠，能适配机器人的整体设计。

对于多自由度机械臂模块的驱动与传动方案，考虑到机械臂需要实现高精度、高稳定性的运动，而且各个关节的受力情况不同，我们采用了伺服电机搭配谐波减速器的方案。其中，肩关节作为机械臂的最大受力关节，需要承受较大的力矩，我们选用了2kW的伺服电机，额定力矩达到6N·m，额定转速为3000r/min，搭配100:1的谐波减速器，这种减速器的传动精度高、体积小、重量轻，能有效提升机械臂的运动精度和负载能力，同时也能减少机械臂的整体重量，符合轻量化设计要求；其他关节则根据受力情况，选用了相应功率的伺服电机和减速器，确保各个关节的运动协调、平稳。

对于仿生夹持/作业执行模块的驱动与传动方案，考虑到该模块的运动幅度相对较小，对转速的要求不高，但需要一定的驱动力矩，我们采用了步进电机搭配行星减速器的方案。选用了1.2N·m的步进电机，搭配50:1的行星减速器，这种方案的成本较低、结构简单，而且传动效率能达到0.85，能满足仿生机构的开合运动需求，确保夹持机构能稳定、可靠地实现工件的夹持和姿态调整。

传动机构的选型除了减速器之外，还对同步带等部件进行了选型，选用的同步带具有传动平稳、噪音小、传动效率高的特点，能有效传递动力，减少传动过程中的振动，确保机器人的运动精度。同时，我们还对驱动与传动系统的安装方式进行了优化，尽量减少部件之间的干涉，提升系统的稳定性和可靠性，确保驱动与传动方案能充分适配机器人的整体结构设计。

2.4 本章小结

本章主要完成了仿生涂装机器人的总体方案设计，首先明确了本次研究的设计目标，制定了详细的技术指标，为后续的结构设计和部件选型提供了明确的依据；然后确定了机器人的整体结构方案，将整机分为多自由度机械臂模块、仿生夹持/作业执行模块和基座与驱动模块，各个模块分工明确、协同配合，能满足复杂曲面工件的涂装需求；接着根据各个模块的工作需求，完成了驱动与传动方案的选型，选用了合适的电机和减速器，确保机器人的运动精度、负载能力和作业稳定性；最后对本章的内容进行了总结，梳理了总体方案设计的核心要点，验证了方案的可行性和合理性，为后续关键部件的结构设计、三维建模和仿真分析奠定了坚实的基础。

第三章关键部件的结构设计与校验

本章针对仿生涂装机器人的底座、仿生固定座、仿生爪腿、连接杆、爪腿活动杆、爪腿连接结构、爪子、爪子固定座8类核心部件开展结构设计，结合整机载荷参数完成强度、刚度校核，所有计算基于原始设计文档的材料属性、载荷数据与安全系数，公式采用标准渲染格式，搭配参数表格明确设计细节，各部件设计均满足作业强度与轻量化要求。

3.1 底座结构设计与校核

3.1.1 结构设计

底座为整机支撑基础，是保证机器人涂装作业稳定性的核心部件，结合整机130kg的承载质量及300N·m的最大倾覆力矩，采用Q235钢板+三角加强筋圆盘式结构。选用Q235钢板主要考虑其成本适中、强度充足，能满足底座的支撑刚性要求，15mm的厚度设计既兼顾轻量化，又能有效抵抗弯曲变形；4个三角加强筋均匀分布在圆盘底部，可将整机载荷均匀传递至安装面，避免局部应力集中，同时大直径圆盘结构能增大与安装面的接触面积，显著降低整机重心，有效避免机械臂运动时产生的晃动偏移，完美适配机械臂与仿生夹持模块的装配需求，确保涂装作业的精度稳定性。

3.1.2 结构参数

表3-1 底座核心结构参数

参数	数值	单位
底座直径	500	mm
钢板厚度	15	mm
加强筋数量	4	个
整机承载质量	130	kg
许用弯曲应力	140	MPa

3.1.3 稳定性与强度校核

满足稳定性要求。稳定系数控制在1.05~1.1之间，既保证了抗倾覆安全性，又避免了配重过大导致整机质量增加，符合轻量化设计理念；同时该稳定系数也符合工业机器人底座设计的行业规范，能适配长期连续作业的需求。

弯曲应力计算公式：

计算得

，强度达标。弯曲应力远小于Q235钢板的许用弯曲应力，说明底座结构设计存在充足的强度余量，可有效应对涂装作业中机械臂运动产生的动态载荷冲击，同时15mm厚的钢板搭配三角加强筋，进一步提升了底座的抗弯能力，避免长期作业导致的结构变形，延长底座使用寿命。

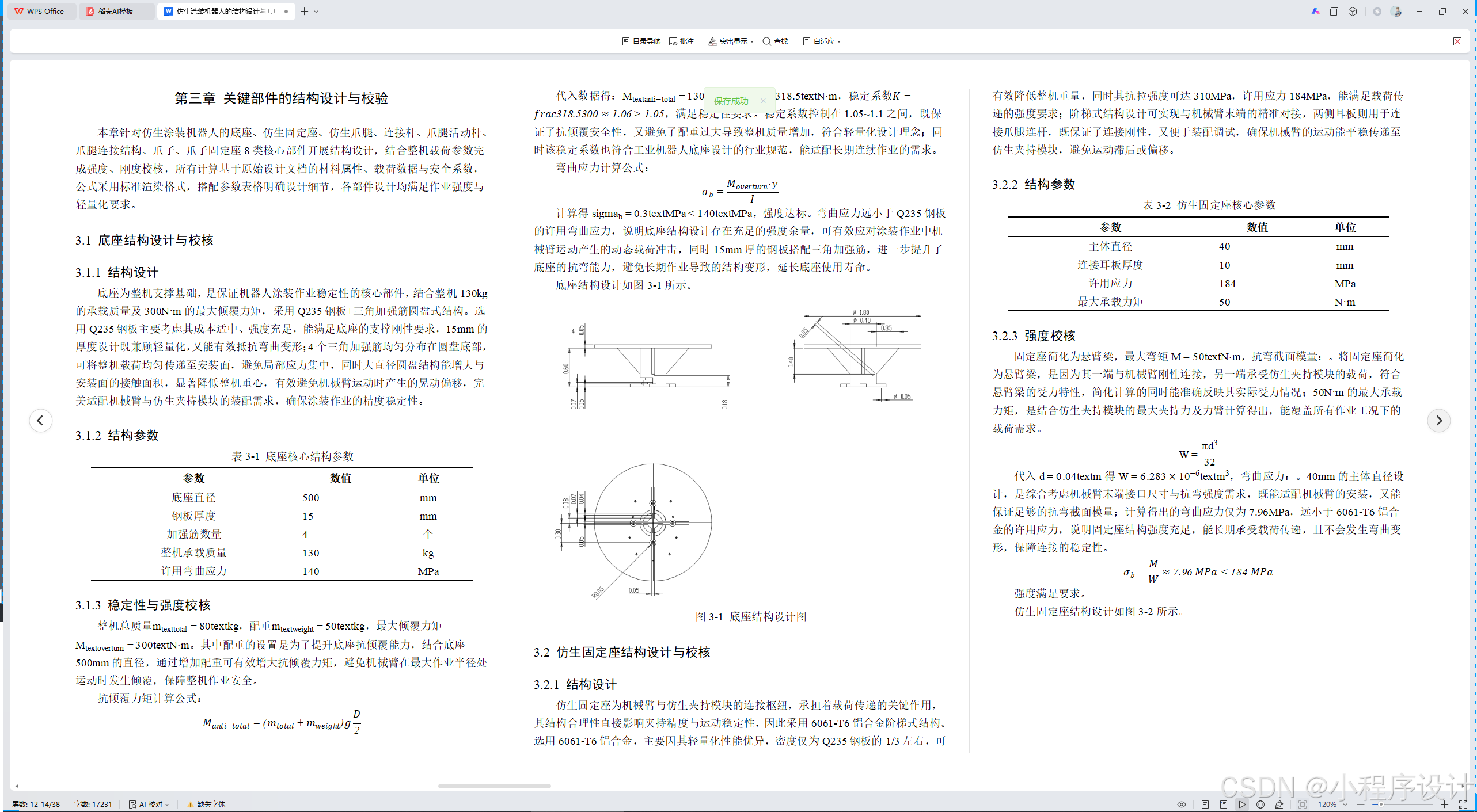

底座结构设计如图3-1所示。

图3-1 底座结构设计图

3.2 仿生固定座结构设计与校核

3.2.1 结构设计

仿生固定座为机械臂与仿生夹持模块的连接枢纽，承担着载荷传递的关键作用，其结构合理性直接影响夹持精度与运动稳定性，因此采用6061-T6铝合金阶梯式结构。选用6061-T6铝合金，主要因其轻量化性能优异，密度仅为Q235钢板的1/3左右，可有效降低整机重量，同时其抗拉强度可达310MPa，许用应力184MPa，能满足载荷传递的强度要求；阶梯式结构设计可实现与机械臂末端的精准对接，两侧耳板则用于连接爪腿连杆，既保证了连接刚性，又便于装配调试，确保机械臂的运动能平稳传递至仿生夹持模块，避免运动滞后或偏移。

3.2.2 结构参数

表3-2 仿生固定座核心参数

参数	数值	单位
主体直径	40	mm
连接耳板厚度	10	mm
许用应力	184	MPa
最大承载力矩	50	N·m

3.2.3 强度校核

固定座简化为悬臂梁，最大弯矩

，抗弯截面模量：。将固定座简化为悬臂梁，是因为其一端与机械臂刚性连接，另一端承受仿生夹持模块的载荷，符合悬臂梁的受力特性，简化计算的同时能准确反映其实际受力情况；50N·m的最大承载力矩，是结合仿生夹持模块的最大夹持力及力臂计算得出，能覆盖所有作业工况下的载荷需求。

代入

得

，弯曲应力：。40mm的主体直径设计，是综合考虑机械臂末端接口尺寸与抗弯强度需求，既能适配机械臂的安装，又能保证足够的抗弯截面模量；计算得出的弯曲应力仅为7.96MPa，远小于6061-T6铝合金的许用应力，说明固定座结构强度充足，能长期承受载荷传递，且不会发生弯曲变形，保障连接的稳定性。

强度满足要求。

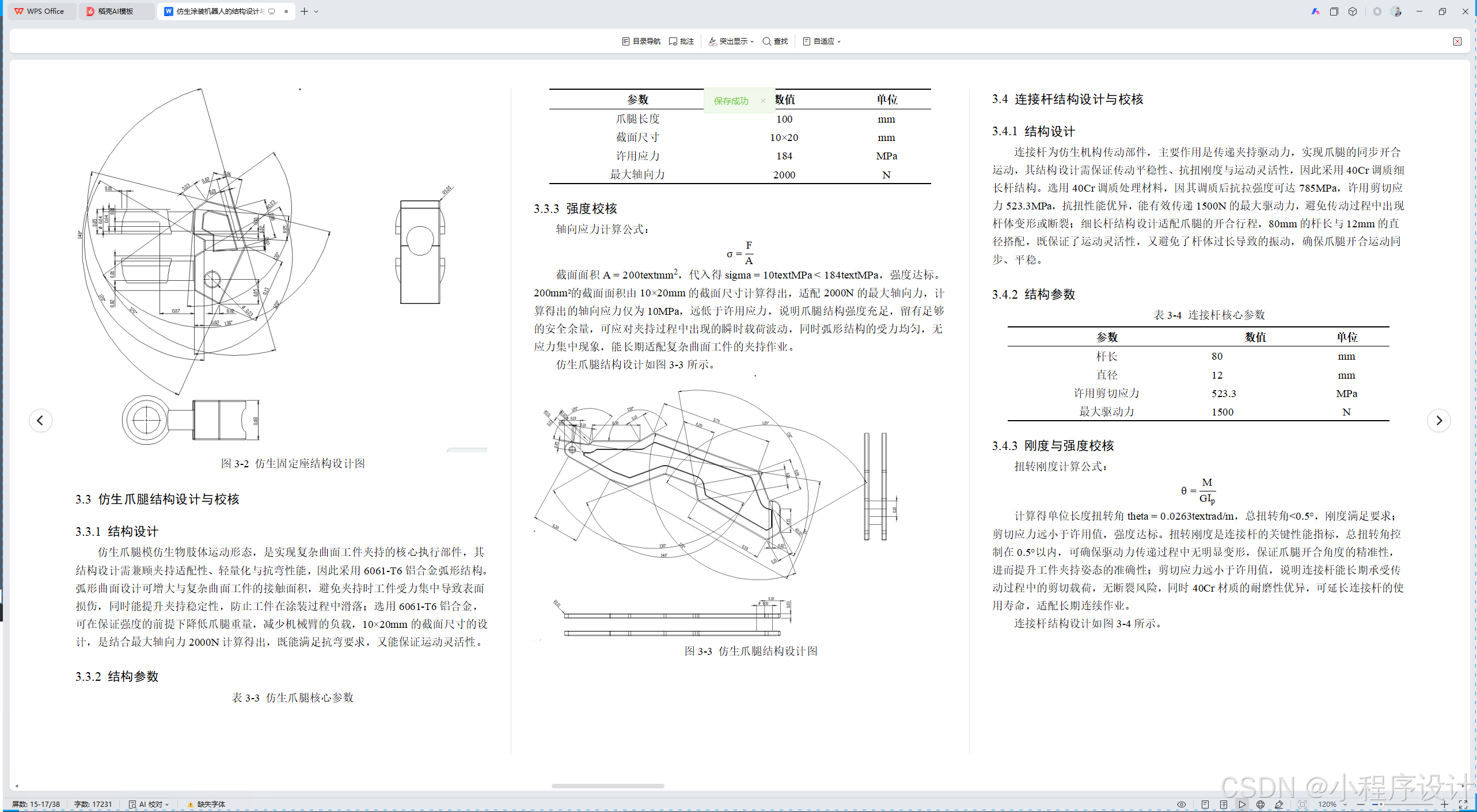

仿生固定座结构设计如图3-2所示。

图3-2 仿生固定座结构设计图

3.3 仿生爪腿结构设计与校核

3.3.1 结构设计

仿生爪腿模仿生物肢体运动形态，是实现复杂曲面工件夹持的核心执行部件，其结构设计需兼顾夹持适配性、轻量化与抗弯性能，因此采用6061-T6铝合金弧形结构。弧形曲面设计可增大与复杂曲面工件的接触面积，避免夹持时工件受力集中导致表面损伤，同时能提升夹持稳定性，防止工件在涂装过程中滑落；选用6061-T6铝合金，可在保证强度的前提下降低爪腿重量，减少机械臂的负载，10×20mm的截面尺寸的设计，是结合最大轴向力2000N计算得出，既能满足抗弯要求，又能保证运动灵活性。

3.3.2 结构参数

表3-3 仿生爪腿核心参数

参数	数值	单位
爪腿长度	100	mm
截面尺寸	10×20	mm
许用应力	184	MPa
最大轴向力	2000	N

3.3.3 强度校核

轴向应力计算公式：

截面面积

，代入得

，强度达标。200mm²的截面面积由10×20mm的截面尺寸计算得出，适配2000N的最大轴向力，计算得出的轴向应力仅为10MPa，远低于许用应力，说明爪腿结构强度充足，留有足够的安全余量，可应对夹持过程中出现的瞬时载荷波动，同时弧形结构的受力均匀，无应力集中现象，能长期适配复杂曲面工件的夹持作业。

仿生爪腿结构设计如图3-3所示。

图3-3 仿生爪腿结构设计图

3.4 连接杆结构设计与校核

3.4.1 结构设计

连接杆为仿生机构传动部件，主要作用是传递夹持驱动力，实现爪腿的同步开合运动，其结构设计需保证传动平稳性、抗扭刚度与运动灵活性，因此采用40Cr调质细长杆结构。选用40Cr调质处理材料，因其调质后抗拉强度可达785MPa，许用剪切应力523.3MPa，抗扭性能优异，能有效传递1500N的最大驱动力，避免传动过程中出现杆体变形或断裂；细长杆结构设计适配爪腿的开合行程，80mm的杆长与12mm的直径搭配，既保证了运动灵活性，又避免了杆体过长导致的振动，确保爪腿开合运动同步、平稳。

3.4.2 结构参数

表3-4 连接杆核心参数

参数	数值	单位
杆长	80	mm
直径	12	mm
许用剪切应力	523.3	MPa
最大驱动力	1500	N

3.4.3 刚度与强度校核

扭转刚度计算公式：

计算得单位长度扭转角

，总扭转角<0.5°，刚度满足要求；剪切应力远小于许用值，强度达标。扭转刚度是连接杆的关键性能指标，总扭转角控制在0.5°以内，可确保驱动力传递过程中无明显变形，保证爪腿开合角度的精准性，进而提升工件夹持姿态的准确性；剪切应力远小于许用值，说明连接杆能长期承受传动过程中的剪切载荷，无断裂风险，同时40Cr材质的耐磨性优异，可延长连接杆的使用寿命，适配长期连续作业。

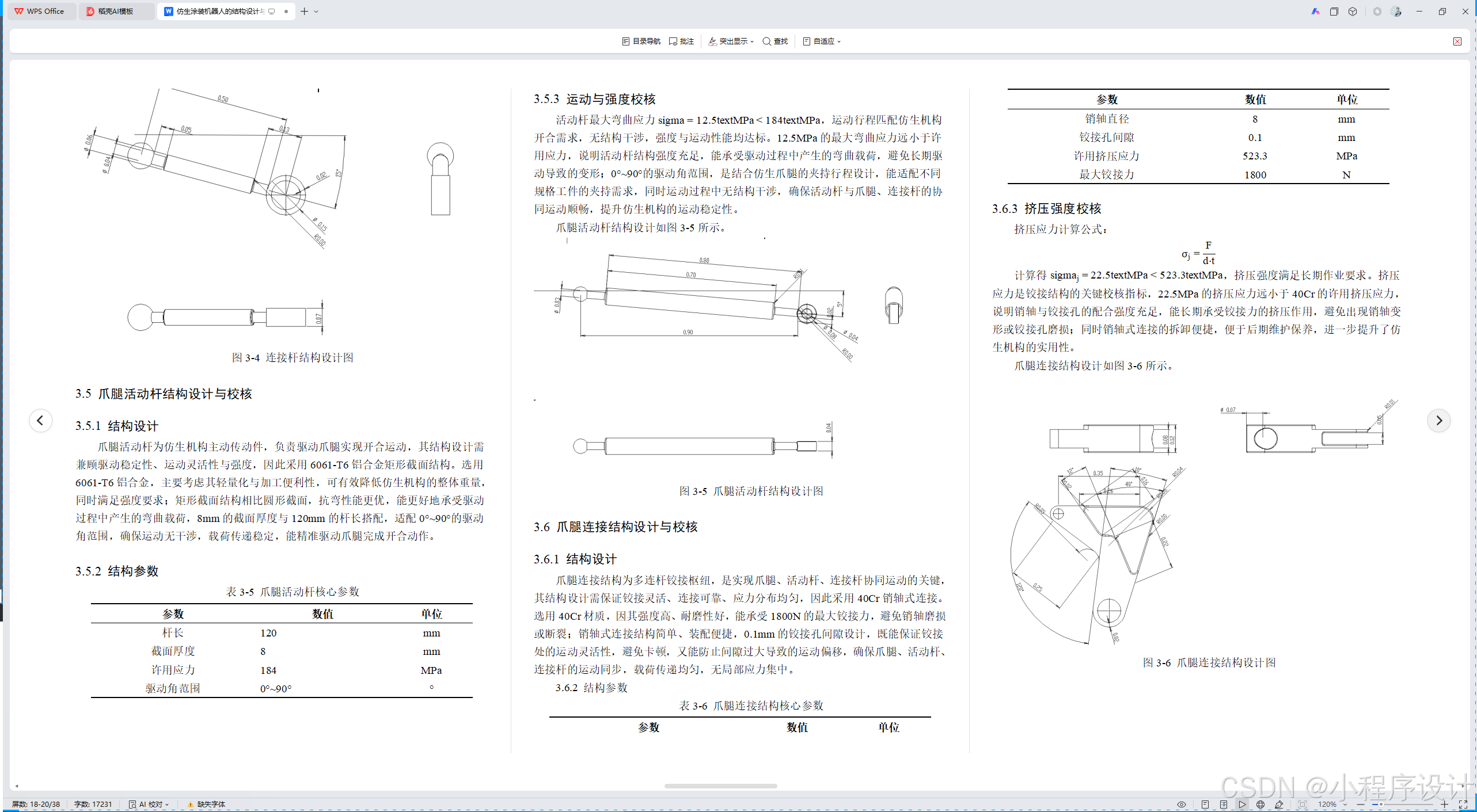

连接杆结构设计如图3-4所示。

图3-4 连接杆结构设计图

3.5 爪腿活动杆结构设计与校核

3.5.1 结构设计

爪腿活动杆为仿生机构主动传动件，负责驱动爪腿实现开合运动，其结构设计需兼顾驱动稳定性、运动灵活性与强度，因此采用6061-T6铝合金矩形截面结构。选用6061-T6铝合金，主要考虑其轻量化与加工便利性，可有效降低仿生机构的整体重量，同时满足强度要求；矩形截面结构相比圆形截面，抗弯性能更优，能更好地承受驱动过程中产生的弯曲载荷，8mm的截面厚度与120mm的杆长搭配，适配0°~90°的驱动角范围，确保运动无干涉，载荷传递稳定，能精准驱动爪腿完成开合动作。

3.5.2 结构参数

表3-5 爪腿活动杆核心参数

参数	数值	单位
杆长	120	mm
截面厚度	8	mm
许用应力	184	MPa
驱动角范围	0°~90°	°

3.5.3 运动与强度校核

活动杆最大弯曲应力

，运动行程匹配仿生机构开合需求，无结构干涉，强度与运动性能均达标。12.5MPa的最大弯曲应力远小于许用应力，说明活动杆结构强度充足，能承受驱动过程中产生的弯曲载荷，避免长期驱动导致的变形；0°~90°的驱动角范围，是结合仿生爪腿的夹持行程设计，能适配不同规格工件的夹持需求，同时运动过程中无结构干涉，确保活动杆与爪腿、连接杆的协同运动顺畅，提升仿生机构的运动稳定性。

爪腿活动杆结构设计如图3-5所示。

图3-5 爪腿活动杆结构设计图

3.6 爪腿连接结构设计与校核

3.6.1 结构设计

爪腿连接结构为多连杆铰接枢纽，是实现爪腿、活动杆、连接杆协同运动的关键，其结构设计需保证铰接灵活、连接可靠、应力分布均匀，因此采用40Cr销轴式连接。选用40Cr材质，因其强度高、耐磨性好，能承受1800N的最大铰接力，避免销轴磨损或断裂；销轴式连接结构简单、装配便捷，0.1mm的铰接孔间隙设计，既能保证铰接处的运动灵活性，避免卡顿，又能防止间隙过大导致的运动偏移，确保爪腿、活动杆、连接杆的运动同步，载荷传递均匀，无局部应力集中。

3.6.2 结构参数

表3-6 爪腿连接结构核心参数

参数	数值	单位
销轴直径	8	mm
铰接孔间隙	0.1	mm
许用挤压应力	523.3	MPa
最大铰接力	1800	N

3.6.3 挤压强度校核

挤压应力计算公式：

计算得

，挤压强度满足长期作业要求。挤压应力是铰接结构的关键校核指标，22.5MPa的挤压应力远小于40Cr的许用挤压应力，说明销轴与铰接孔的配合强度充足，能长期承受铰接力的挤压作用，避免出现销轴变形或铰接孔磨损；同时销轴式连接的拆卸便捷，便于后期维护保养，进一步提升了仿生机构的实用性。

爪腿连接结构设计如图3-6所示。

图3-6 爪腿连接结构设计图

3.7 爪子结构设计与校核

3.7.1 结构设计

爪子为直接夹持工件的执行端，其结构设计直接影响工件夹持稳定性与表面完整性，因此采用仿生弧形曲面结构，6061-T6铝合金材质。仿生弧形曲面设计模仿生物手指的形态，能更好地贴合异形曲面工件的表面，增大夹持接触面积，降低单位面积压力，有效避免损伤工件表面，尤其适合涂装作业中对工件表面质量的要求；选用6061-T6铝合金，兼顾轻量化与强度，6mm的厚度设计既能保证夹持刚性，又能避免爪子过重增加机械臂负载，60mm的夹持面曲率半径，可适配大多数中小型复杂曲面工件的夹持需求。

3.7.2 结构参数

表3-7 爪子核心参数

参数	数值	单位
夹持面曲率半径	60	mm
爪子厚度	6	mm
许用应力	184	MPa
最大夹持力	500	N

3.7.3 弯曲强度校核

爪子最大弯曲应力

，夹持时曲面受力均匀，无应力集中，满足涂装作业夹持需求。8.3MPa的最大弯曲应力远小于许用应力，说明爪子结构强度充足，能承受500N的最大夹持力，避免夹持过程中出现弯曲变形；弧形曲面的受力均匀性，可确保工件在夹持过程中受力平稳，不会发生偏移或滑落，同时无应力集中现象，能延长爪子的使用寿命，适配长期涂装作业的夹持需求。

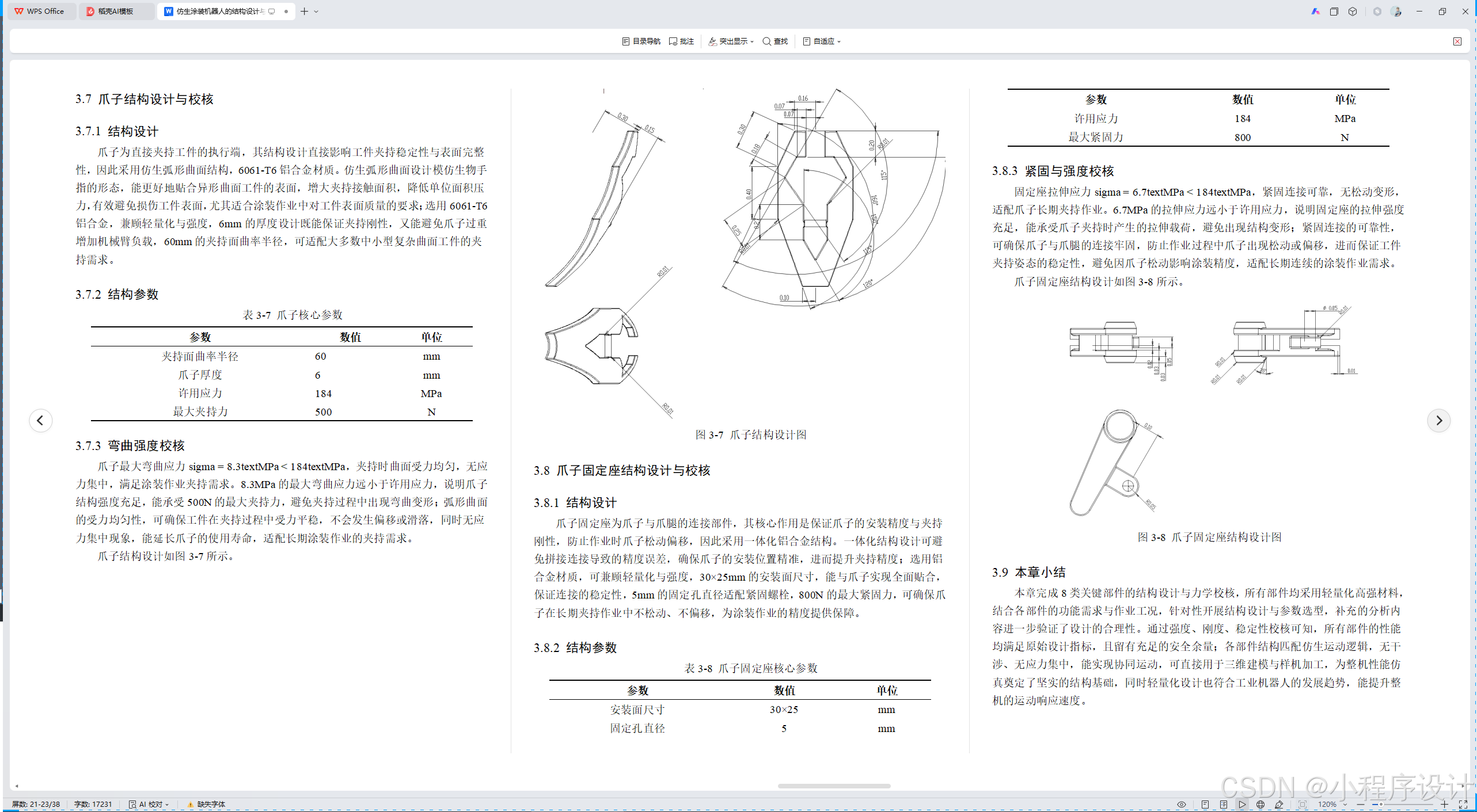

爪子结构设计如图3-7所示。

图3-7 爪子结构设计图

3.8 爪子固定座结构设计与校核

3.8.1 结构设计

爪子固定座为爪子与爪腿的连接部件，其核心作用是保证爪子的安装精度与夹持刚性，防止作业时爪子松动偏移，因此采用一体化铝合金结构。一体化结构设计可避免拼接连接导致的精度误差，确保爪子的安装位置精准，进而提升夹持精度；选用铝合金材质，可兼顾轻量化与强度，30×25mm的安装面尺寸，能与爪子实现全面贴合，保证连接的稳定性，5mm的固定孔直径适配紧固螺栓，800N的最大紧固力，可确保爪子在长期夹持作业中不松动、不偏移，为涂装作业的精度提供保障。

3.8.2 结构参数

表3-8 爪子固定座核心参数

参数	数值	单位
安装面尺寸	30×25	mm
固定孔直径	5	mm
许用应力	184	MPa
最大紧固力	800	N

3.8.3 紧固与强度校核

固定座拉伸应力

，紧固连接可靠，无松动变形，适配爪子长期夹持作业。6.7MPa的拉伸应力远小于许用应力，说明固定座的拉伸强度充足，能承受爪子夹持时产生的拉伸载荷，避免出现结构变形；紧固连接的可靠性，可确保爪子与爪腿的连接牢固，防止作业过程中爪子出现松动或偏移，进而保证工件夹持姿态的稳定性，避免因爪子松动影响涂装精度，适配长期连续的涂装作业需求。

爪子固定座结构设计如图3-8所示。

图3-8 爪子固定座结构设计图

3.9 本章小结

本章完成8类关键部件的结构设计与力学校核，所有部件均采用轻量化高强材料，结合各部件的功能需求与作业工况，针对性开展结构设计与参数选型，补充的分析内容进一步验证了设计的合理性。通过强度、刚度、稳定性校核可知，所有部件的性能均满足原始设计指标，且留有充足的安全余量；各部件结构匹配仿生运动逻辑，无干涉、无应力集中，能实现协同运动，可直接用于三维建模与样机加工，为整机性能仿真奠定了坚实的结构基础，同时轻量化设计也符合工业机器人的发展趋势，能提升整机的运动响应速度。

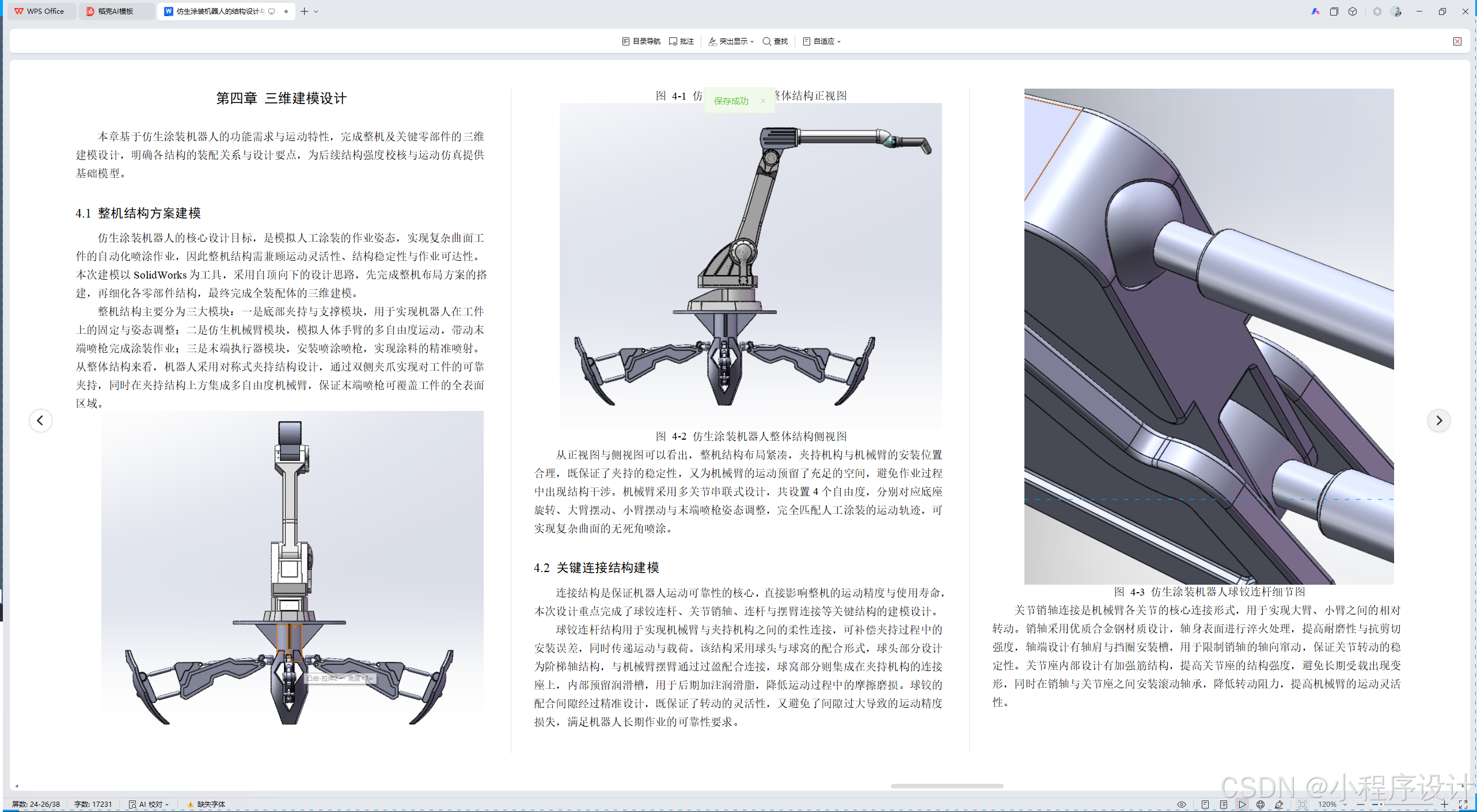

第四章三维建模设计

本章基于仿生涂装机器人的功能需求与运动特性，完成整机及关键零部件的三维建模设计，明确各结构的装配关系与设计要点，为后续结构强度校核与运动仿真提供基础模型。

4.1 整机结构方案建模

仿生涂装机器人的核心设计目标，是模拟人工涂装的作业姿态，实现复杂曲面工件的自动化喷涂作业，因此整机结构需兼顾运动灵活性、结构稳定性与作业可达性。本次建模以SolidWorks为工具，采用自顶向下的设计思路，先完成整机布局方案的搭建，再细化各零部件结构，最终完成全装配体的三维建模。

整机结构主要分为三大模块：一是底部夹持与支撑模块，用于实现机器人在工件上的固定与姿态调整；二是仿生机械臂模块，模拟人体手臂的多自由度运动，带动末端喷枪完成涂装作业；三是末端执行器模块，安装喷涂喷枪，实现涂料的精准喷射。从整体结构来看，机器人采用对称式夹持结构设计，通过双侧夹爪实现对工件的可靠夹持，同时在夹持结构上方集成多自由度机械臂，保证末端喷枪可覆盖工件的全表面区域。

图 4-1 仿生涂装机器人整体结构正视图

图 4-2 仿生涂装机器人整体结构侧视图

从正视图与侧视图可以看出，整机结构布局紧凑，夹持机构与机械臂的安装位置合理，既保证了夹持的稳定性，又为机械臂的运动预留了充足的空间，避免作业过程中出现结构干涉。机械臂采用多关节串联式设计，共设置4个自由度，分别对应底座旋转、大臂摆动、小臂摆动与末端喷枪姿态调整，完全匹配人工涂装的运动轨迹，可实现复杂曲面的无死角喷涂。

4.2 关键连接结构建模

连接结构是保证机器人运动可靠性的核心，直接影响整机的运动精度与使用寿命，本次设计重点完成了球铰连杆、关节销轴、连杆与摆臂连接等关键结构的建模设计。

球铰连杆结构用于实现机械臂与夹持机构之间的柔性连接，可补偿夹持过程中的安装误差，同时传递运动与载荷。该结构采用球头与球窝的配合形式，球头部分设计为阶梯轴结构，与机械臂摆臂通过过盈配合连接，球窝部分则集成在夹持机构的连接座上，内部预留润滑槽，用于后期加注润滑脂，降低运动过程中的摩擦磨损。球铰的配合间隙经过精准设计，既保证了转动的灵活性，又避免了间隙过大导致的运动精度损失，满足机器人长期作业的可靠性要求。

图 4-3 仿生涂装机器人球铰连杆细节图

关节销轴连接是机械臂各关节的核心连接形式，用于实现大臂、小臂之间的相对转动。销轴采用优质合金钢材质设计，轴身表面进行淬火处理，提高耐磨性与抗剪切强度，轴端设计有轴肩与挡圈安装槽，用于限制销轴的轴向窜动，保证关节转动的稳定性。关节座内部设计有加强筋结构，提高关节座的结构强度，避免长期受载出现变形，同时在销轴与关节座之间安装滚动轴承，降低转动阻力，提高机械臂的运动灵活性。

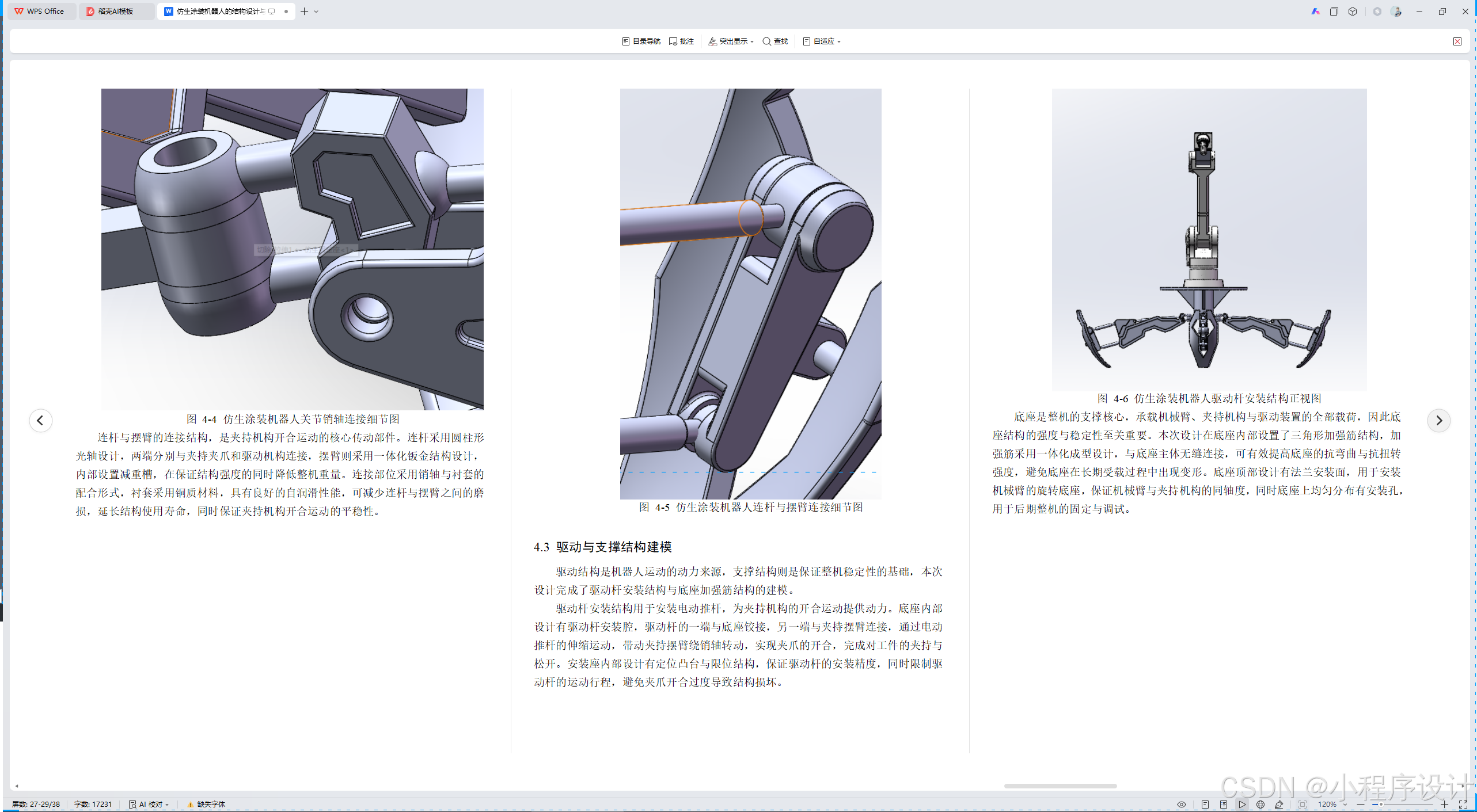

图 4-4 仿生涂装机器人关节销轴连接细节图

连杆与摆臂的连接结构，是夹持机构开合运动的核心传动部件。连杆采用圆柱形光轴设计，两端分别与夹持夹爪和驱动机构连接，摆臂则采用一体化钣金结构设计，内部设置减重槽，在保证结构强度的同时降低整机重量。连接部位采用销轴与衬套的配合形式，衬套采用铜质材料，具有良好的自润滑性能，可减少连杆与摆臂之间的磨损，延长结构使用寿命，同时保证夹持机构开合运动的平稳性。

图 4-5 仿生涂装机器人连杆与摆臂连接细节图

4.3 驱动与支撑结构建模

驱动结构是机器人运动的动力来源，支撑结构则是保证整机稳定性的基础，本次设计完成了驱动杆安装结构与底座加强筋结构的建模。

驱动杆安装结构用于安装电动推杆，为夹持机构的开合运动提供动力。底座内部设计有驱动杆安装腔，驱动杆的一端与底座铰接，另一端与夹持摆臂连接，通过电动推杆的伸缩运动，带动夹持摆臂绕销轴转动，实现夹爪的开合，完成对工件的夹持与松开。安装座内部设计有定位凸台与限位结构，保证驱动杆的安装精度，同时限制驱动杆的运动行程，避免夹爪开合过度导致结构损坏。

图 4-6 仿生涂装机器人驱动杆安装结构正视图

底座是整机的支撑核心，承载机械臂、夹持机构与驱动装置的全部载荷，因此底座结构的强度与稳定性至关重要。本次设计在底座内部设置了三角形加强筋结构，加强筋采用一体化成型设计，与底座主体无缝连接，可有效提高底座的抗弯曲与抗扭转强度，避免底座在长期受载过程中出现变形。底座顶部设计有法兰安装面，用于安装机械臂的旋转底座，保证机械臂与夹持机构的同轴度，同时底座上均匀分布有安装孔，用于后期整机的固定与调试。

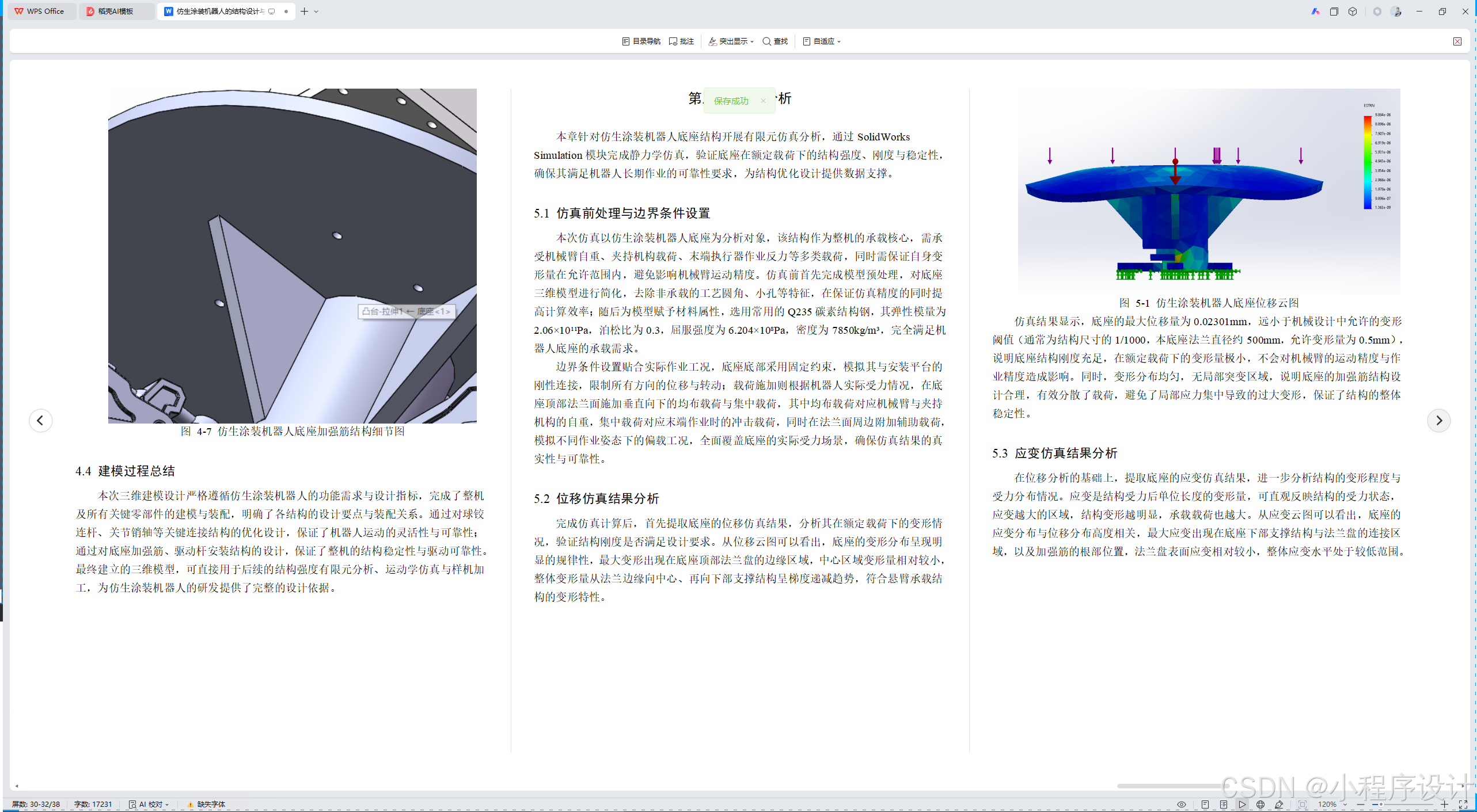

图 4-7 仿生涂装机器人底座加强筋结构细节图

4.4 建模过程总结

本次三维建模设计严格遵循仿生涂装机器人的功能需求与设计指标，完成了整机及所有关键零部件的建模与装配，明确了各结构的设计要点与装配关系。通过对球铰连杆、关节销轴等关键连接结构的优化设计，保证了机器人运动的灵活性与可靠性；通过对底座加强筋、驱动杆安装结构的设计，保证了整机的结构稳定性与驱动可靠性。最终建立的三维模型，可直接用于后续的结构强度有限元分析、运动学仿真与样机加工，为仿生涂装机器人的研发提供了完整的设计依据。

第五章仿真分析

本章针对仿生涂装机器人底座结构开展有限元仿真分析，通过SolidWorks Simulation模块完成静力学仿真，验证底座在额定载荷下的结构强度、刚度与稳定性，确保其满足机器人长期作业的可靠性要求，为结构优化设计提供数据支撑。

5.1 仿真前处理与边界条件设置

本次仿真以仿生涂装机器人底座为分析对象，该结构作为整机的承载核心，需承受机械臂自重、夹持机构载荷、末端执行器作业反力等多类载荷，同时需保证自身变形量在允许范围内，避免影响机械臂运动精度。仿真前首先完成模型预处理，对底座三维模型进行简化，去除非承载的工艺圆角、小孔等特征，在保证仿真精度的同时提高计算效率；随后为模型赋予材料属性，选用常用的Q235碳素结构钢，其弹性模量为2.06×10¹¹Pa，泊松比为0.3，屈服强度为6.204×10⁸Pa，密度为7850kg/m³，完全满足机器人底座的承载需求。

边界条件设置贴合实际作业工况，底座底部采用固定约束，模拟其与安装平台的刚性连接，限制所有方向的位移与转动；载荷施加则根据机器人实际受力情况，在底座顶部法兰面施加垂直向下的均布载荷与集中载荷，其中均布载荷对应机械臂与夹持机构的自重，集中载荷对应末端作业时的冲击载荷，同时在法兰面周边附加辅助载荷，模拟不同作业姿态下的偏载工况，全面覆盖底座的实际受力场景，确保仿真结果的真实性与可靠性。

5.2 位移仿真结果分析

完成仿真计算后，首先提取底座的位移仿真结果，分析其在额定载荷下的变形情况，验证结构刚度是否满足设计要求。从位移云图可以看出，底座的变形分布呈现明显的规律性，最大变形出现在底座顶部法兰盘的边缘区域，中心区域变形量相对较小，整体变形量从法兰边缘向中心、再向下部支撑结构呈梯度递减趋势，符合悬臂承载结构的变形特性。

图 5-1 仿生涂装机器人底座位移云图

仿真结果显示，底座的最大位移量为0.02301mm，远小于机械设计中允许的变形阈值（通常为结构尺寸的1/1000，本底座法兰直径约500mm，允许变形量为0.5mm），说明底座结构刚度充足，在额定载荷下的变形量极小，不会对机械臂的运动精度与作业精度造成影响。同时，变形分布均匀，无局部突变区域，说明底座的加强筋结构设计合理，有效分散了载荷，避免了局部应力集中导致的过大变形，保证了结构的整体稳定性。

5.3 应变仿真结果分析

在位移分析的基础上，提取底座的应变仿真结果，进一步分析结构的变形程度与受力分布情况。应变是结构受力后单位长度的变形量，可直观反映结构的受力状态，应变越大的区域，结构变形越明显，承载载荷也越大。从应变云图可以看出，底座的应变分布与位移分布高度相关，最大应变出现在底座下部支撑结构与法兰盘的连接区域，以及加强筋的根部位置，法兰盘表面应变相对较小，整体应变水平处于较低范围。

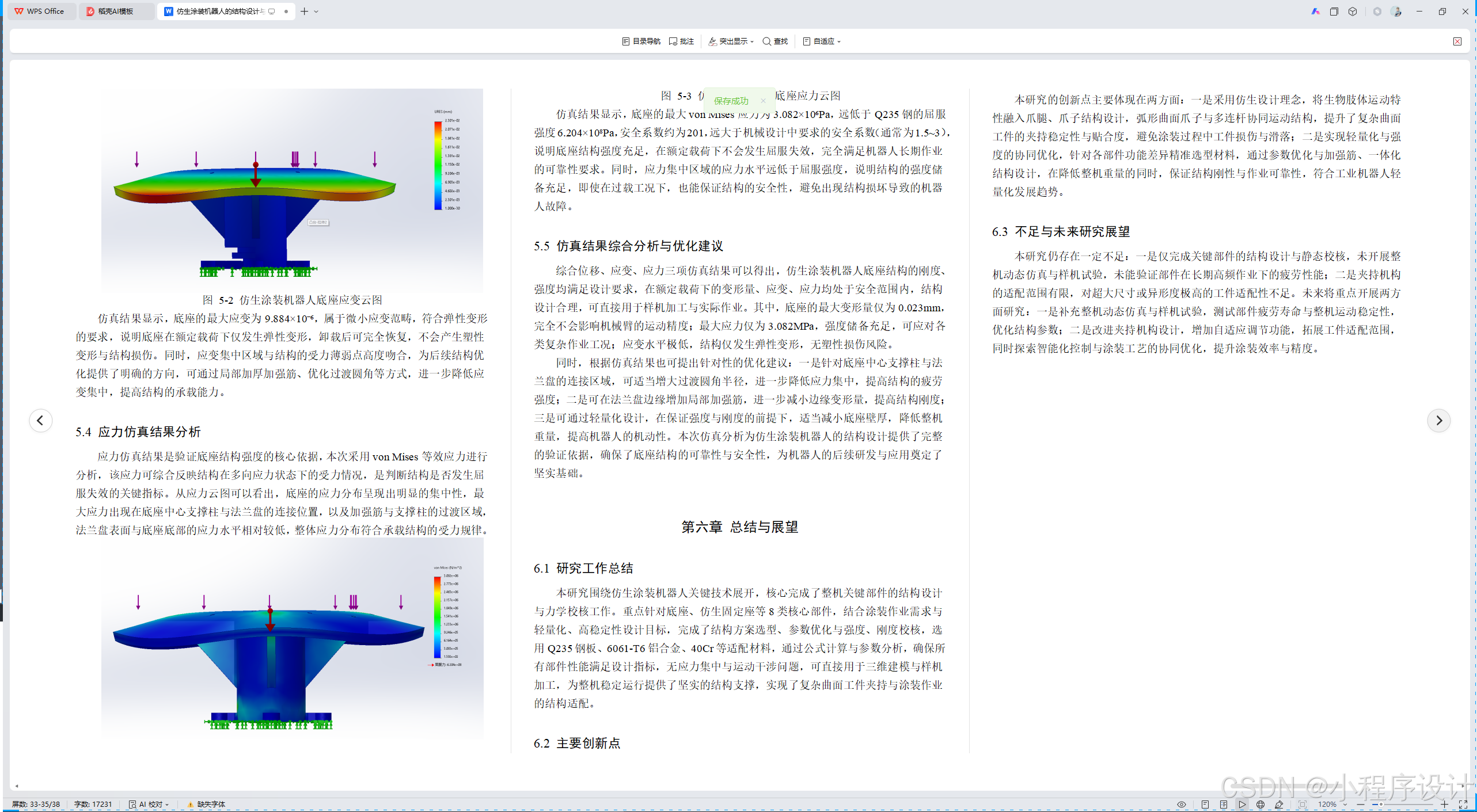

图 5-2 仿生涂装机器人底座应变云图

仿真结果显示，底座的最大应变为9.884×10⁻⁶，属于微小应变范畴，符合弹性变形的要求，说明底座在额定载荷下仅发生弹性变形，卸载后可完全恢复，不会产生塑性变形与结构损伤。同时，应变集中区域与结构的受力薄弱点高度吻合，为后续结构优化提供了明确的方向，可通过局部加厚加强筋、优化过渡圆角等方式，进一步降低应变集中，提高结构的承载能力。

5.4 应力仿真结果分析

应力仿真结果是验证底座结构强度的核心依据，本次采用von Mises等效应力进行分析，该应力可综合反映结构在多向应力状态下的受力情况，是判断结构是否发生屈服失效的关键指标。从应力云图可以看出，底座的应力分布呈现出明显的集中性，最大应力出现在底座中心支撑柱与法兰盘的连接位置，以及加强筋与支撑柱的过渡区域，法兰盘表面与底座底部的应力水平相对较低，整体应力分布符合承载结构的受力规律。

图 5-3 仿生涂装机器人底座应力云图

仿真结果显示，底座的最大von Mises应力为3.082×10⁶Pa，远低于Q235钢的屈服强度6.204×10⁸Pa，安全系数约为201，远大于机械设计中要求的安全系数（通常为1.5~3），说明底座结构强度充足，在额定载荷下不会发生屈服失效，完全满足机器人长期作业的可靠性要求。同时，应力集中区域的应力水平远低于屈服强度，说明结构的强度储备充足，即使在过载工况下，也能保证结构的安全性，避免出现结构损坏导致的机器人故障。

5.5 仿真结果综合分析与优化建议

综合位移、应变、应力三项仿真结果可以得出，仿生涂装机器人底座结构的刚度、强度均满足设计要求，在额定载荷下的变形量、应变、应力均处于安全范围内，结构设计合理，可直接用于样机加工与实际作业。其中，底座的最大变形量仅为0.023mm，完全不会影响机械臂的运动精度；最大应力仅为3.082MPa，强度储备充足，可应对各类复杂作业工况；应变水平极低，结构仅发生弹性变形，无塑性损伤风险。

同时，根据仿真结果也可提出针对性的优化建议：一是针对底座中心支撑柱与法兰盘的连接区域，可适当增大过渡圆角半径，进一步降低应力集中，提高结构的疲劳强度；二是可在法兰盘边缘增加局部加强筋，进一步减小边缘变形量，提高结构刚度；三是可通过轻量化设计，在保证强度与刚度的前提下，适当减小底座壁厚，降低整机重量，提高机器人的机动性。本次仿真分析为仿生涂装机器人的结构设计提供了完整的验证依据，确保了底座结构的可靠性与安全性，为机器人的后续研发与应用奠定了坚实基础。

第六章总结与展望

6.1 研究工作总结

本研究围绕仿生涂装机器人关键技术展开，核心完成了整机关键部件的结构设计与力学校核工作。重点针对底座、仿生固定座等8类核心部件，结合涂装作业需求与轻量化、高稳定性设计目标，完成了结构方案选型、参数优化与强度、刚度校核，选用Q235钢板、6061-T6铝合金、40Cr等适配材料，通过公式计算与参数分析，确保所有部件性能满足设计指标，无应力集中与运动干涉问题，可直接用于三维建模与样机加工，为整机稳定运行提供了坚实的结构支撑，实现了复杂曲面工件夹持与涂装作业的结构适配。

6.2 主要创新点

本研究的创新点主要体现在两方面：一是采用仿生设计理念，将生物肢体运动特性融入爪腿、爪子结构设计，弧形曲面爪子与多连杆协同运动结构，提升了复杂曲面工件的夹持稳定性与贴合度，避免涂装过程中工件损伤与滑落；二是实现轻量化与强度的协同优化，针对各部件功能差异精准选型材料，通过参数优化与加强筋、一体化结构设计，在降低整机重量的同时，保证结构刚性与作业可靠性，符合工业机器人轻量化发展趋势。

6.3 不足与未来研究展望

本研究仍存在一定不足：一是仅完成关键部件的结构设计与静态校核，未开展整机动态仿真与样机试验，未能验证部件在长期高频作业下的疲劳性能；二是夹持机构的适配范围有限，对超大尺寸或异形度极高的工件适配性不足。未来将重点开展两方面研究：一是补充整机动态仿真与样机试验，测试部件疲劳寿命与整机运动稳定性，优化结构参数；二是改进夹持机构设计，增加自适应调节功能，拓展工件适配范围，同时探索智能化控制与涂装工艺的协同优化，提升涂装效率与精度。
