该方案的核心特点是利用沿管道铺设的磁条作为导航基准，通过多路霍尔传感器阵列实时检测磁场分布并解算横向偏差，结合PID闭环控制驱动BLDC差速转向实现厘米级循迹，同时利用霍尔传感器非接触、抗粉尘、防水的特性适应管道恶劣环境；主要适用于城市地下管网、石化厂区、综合管廊及农业灌溉等场景；实际部署需重点解决磁条安装精度、磁场干扰抑制、BLDC低速平稳性及多传感器融合定位等问题。

一、主要特点
霍尔传感器阵列磁导航——从"盲走"到"厘米级循迹"
磁导航的核心原理是：沿管道巡检路径铺设磁性胶带或磁条（通常为钕铁硼永磁体嵌入橡胶带中），机器人底部安装一排等间距排列的霍尔传感器（通常5~8个），形成"磁场感知阵列"。其技术优势在于：
加权重心法解算横向偏差：当机器人偏离磁条中心线时，各霍尔传感器检测到的磁场强度呈高斯分布。通过加权重心算法（Weighted Center of Gravity）计算磁条中心相对于阵列中心的偏移量，精度可达±5mm以内。
非接触、抗恶劣环境：霍尔传感器采用非接触式磁场检测，不存在机械磨损，理论寿命几乎无限。密封封装的霍尔IC可防尘、防潮，工作温度范围宽（-40°C ~ +150°C），非常适合管道内粉尘、潮湿、油污等恶劣环境。相比光学传感器（如摄像头、激光雷达），霍尔传感器不受光照变化、灰尘遮挡的影响。
低成本、高可靠性：单颗线性霍尔传感器（如SS49E）或开关型霍尔（如双极锁存型）成本极低，阵列整体成本远低于激光雷达方案。且磁条导航路径固定、确定性强，不存在SLAM方案中的地图漂移和重定位失败问题。

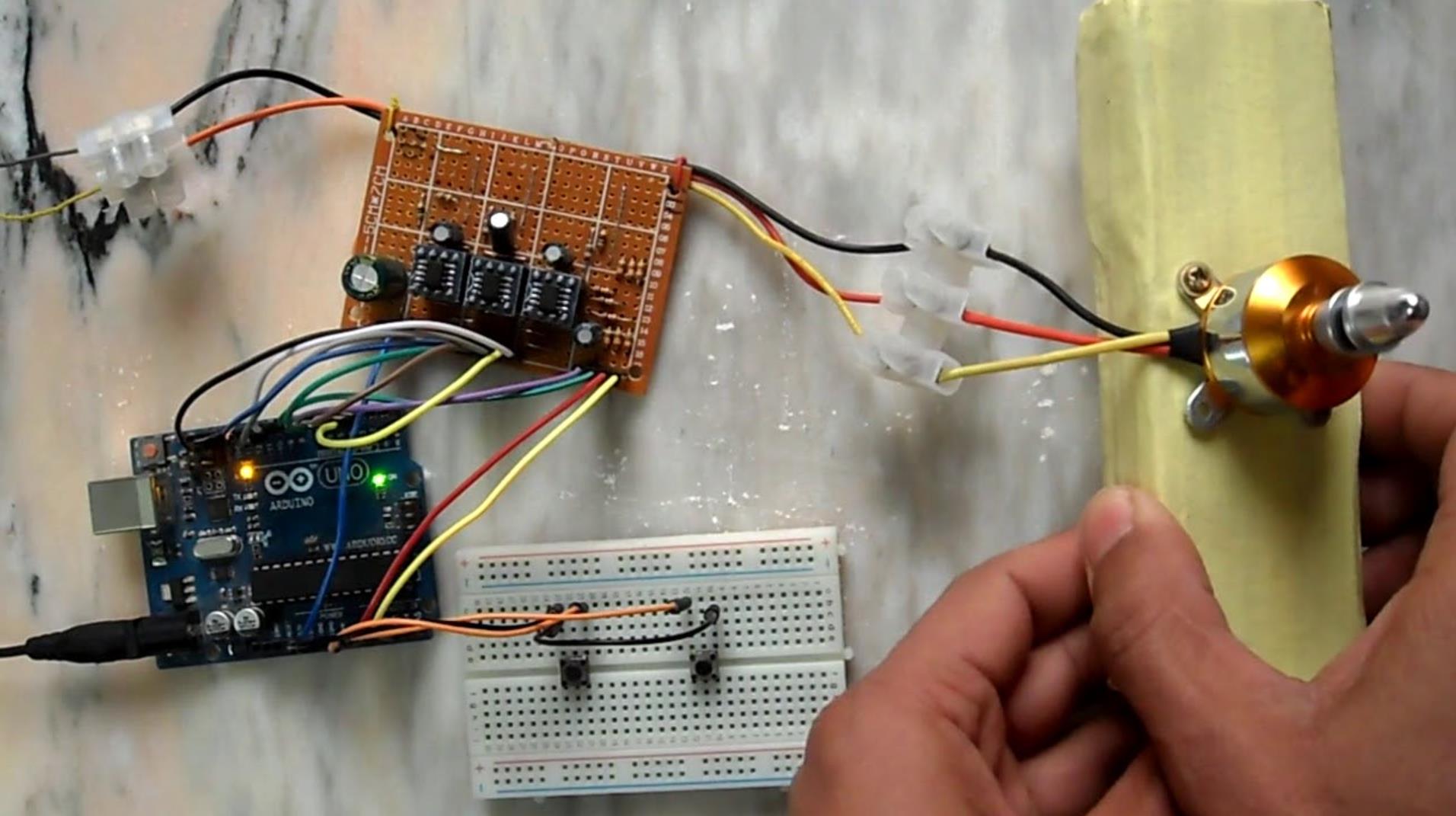

BLDC差速驱动——管道内的精准机动
BLDC无刷电机配合FOC（磁场定向控制）为管道巡检提供了关键的运动性能保障：
低速平稳性：管道巡检通常要求低速（0.1~0.5m/s）精细巡检。BLDC的正弦波驱动消除了有刷电机的齿槽效应和电刷噪声，在极低速下仍能保持平稳输出，避免因电机抖动导致循迹偏差。
高扭矩密度：管道内可能存在积水、淤泥等阻力，BLDC的高扭矩密度确保机器人在高阻力工况下不丢步、不堵转。
差速循迹控制：当霍尔阵列检测到横向偏差时，PID控制器计算修正量，通过差速公式 v_{left/right} = v \pm k \cdot errorv left/right=v±k⋅error 调整左右轮速度，使机器人平滑回归磁条中心线，而非急转急停。
霍尔传感器的双重角色——导航+电机换相
在该方案中，霍尔传感器承担双重功能：
导航用霍尔阵列：安装在机器人底盘底部，面向地面磁条，用于循迹导航。通常选用线性霍尔传感器（输出模拟电压，与磁场强度成正比），以便进行加权重心计算。
电机换相用霍尔：安装在BLDC电机定子侧，用于检测转子磁极位置，实现电子换相。通常选用双极锁存型霍尔（Bipolar Latching），一磁极触发、另一磁极复位，适配旋转交替磁场。
分层控制架构
循迹控制层：霍尔阵列→加权重心解算→PID控制器→差速指令→BLDC FOC执行。控制频率建议10~50ms循环周期，平衡响应速度和计算负载。
任务管理层：在磁条路径的关键节点（如分支点、检测点）预埋RFID标签或磁编码标记，机器人经过时读取标识，触发相应的巡检任务（如启动气体检测、拍照记录等）。

二、典型应用场景
城市地下管网巡检
城市燃气、供水、排水管道呈树状分布，管道内部环境黑暗、潮湿、空间狭窄，人工巡检效率低且存在安全风险。
磁导航优势：沿管道底部铺设磁条，机器人沿磁条自动循迹，无需GPS或SLAM，在完全无光照的管道内也能稳定运行。
BLDC优势：低速平稳巡检，搭载气体传感器（甲烷、硫化氢）、摄像头、超声测厚仪等，实时检测管道腐蚀、泄漏、变形等缺陷。
差速避障：遇到管道内障碍物（如沉积物、支管接口）时，霍尔阵列结合超声波传感器实现主动绕行。
石化厂区管廊巡检
石化厂区管道密集、介质多样（可燃、有毒、高温、高压），且管廊结构相对规则，适合磁条导航。
防爆适配：霍尔传感器本身无火花产生，配合隔爆外壳和本安电路设计，可在爆炸性环境中安全运行。
定点巡检：在关键阀门、法兰、焊缝位置预埋磁编码标记，机器人到达时自动停驻，启动红外热像仪或气体检测仪进行定点检测。
市政综合管廊巡检
综合管廊内集成了电力、通信、给排水、热力等多种管线，空间相对宽敞但路径长、分支多。
长距离循迹：磁条导航无累积误差，适合数公里级的长距离管廊巡检。
多传感器融合：在磁导航基础上叠加IMU（惯性测量单元）和轮式编码器，通过扩展卡尔曼滤波（EKF）实现更精确的定位。
农业灌溉管网监测
大型农田灌溉系统中，地下管道呈树状分布，管道堵塞、渗漏等问题难以及时发现。
低成本方案：Arduino + 霍尔阵列 + BLDC的组合成本远低于工业级巡检设备，适合大面积农田的分布式部署。
磁条铺设简便：沿灌溉管道地面铺设磁条，施工简单，维护成本低。
教育与科研验证平台
作为高校机器人学、嵌入式系统课程的实验平台，用于验证磁导航算法、PID循迹控制、BLDC FOC驱动等基础技术。Arduino生态提供了丰富的开源库（如SimpleFOC），便于快速部署验证。

三、需要注意的事项
磁条安装精度与一致性
磁导航的精度直接取决于磁条的铺设质量。
直线度要求：磁条铺设的直线度偏差应控制在±10mm以内，否则会导致机器人在"蛇形"路径上反复修正，增加能耗和磨损。
磁场强度一致性：不同批次磁条的磁场强度可能存在差异，需通过实验标定霍尔阵列的灵敏度阈值，确保在不同磁条段上都能稳定检测。
磁条磨损与退磁：长期碾压后磁条可能磨损或退磁，需定期检查并更换。钕铁硼磁铁的剩磁温度系数约为-0.11%/°C，高温环境下需预留足够的磁场裕量。
霍尔传感器选型与布局
类型选择：导航用霍尔应选用线性霍尔传感器（如SS49E、AH49E），输出模拟电压与磁场强度成正比，便于加权重心计算。电机换相用霍尔应选用双极锁存型（如MGH201），适配旋转交替磁场。
阵列间距：霍尔传感器的间距应根据磁条宽度和期望的检测范围确定。间距过大会降低分辨率，间距过小则增加成本和计算量。通常间距为10~20mm。
气隙控制：霍尔传感器与磁条之间的距离（气隙）直接影响检测灵敏度。气隙越大，磁通密度衰减越严重。需根据磁铁规格和传感器灵敏度，通过实验确定最佳安装高度（通常5~15mm）。
电磁干扰（EMC）抑制
BLDC电机运行产生的强电磁场可能干扰霍尔导航阵列的信号。
物理隔离：霍尔导航阵列应远离BLDC电机和驱动电路，至少保持10cm以上的距离。
屏蔽设计：霍尔传感器信号线使用屏蔽线，屏蔽层单端接地。
软件滤波：对霍尔阵列的模拟输出进行滑动平均滤波或中值滤波，消除电机换相产生的瞬态干扰。
时序隔离：在电机静止或低负载时段进行霍尔阵列采样，避开PWM驱动的峰值干扰期。
BLDC低速控制稳定性
管道巡检要求机器人在极低速（0.1~0.5m/s）下稳定运行，这对BLDC的低速控制提出了挑战。
FOC控制：必须采用FOC（磁场定向控制）而非六步换相，确保低速下的转矩平稳性。SimpleFOC库提供了成熟的Arduino FOC实现。
PID参数整定：速度环和位置环的PID参数必须精细整定。低速下积分项容易累积导致超调，需适当降低积分增益或加入积分限幅。
编码器反馈：BLDC必须配备编码器（磁编码器或光电编码器），形成速度闭环。仅靠霍尔换相信号无法实现精确的低速控制。
电源管理与抗干扰
独立供电：BLDC动力电源（12V/24V）与Arduino/传感器逻辑电源（3.3V/5V）必须物理隔离，仅单点共地，防止电机换相噪声导致MCU复位或传感器误报。
电容滤波：电源入口并联大容量电解电容（>1000μF）和高频陶瓷电容（0.1μF），吸收电压尖峰和纹波。
电池选型：选用高放电倍率的锂聚合物电池，确保在电机启动和爬坡时不会因电压跌落导致系统复位。
分支决策与路径切换
磁导航的路径是固定的，遇到管道分支时需要决策机制。
RFID/磁编码标记：在分支点预埋RFID标签或特殊编码的磁标记，机器人读取后根据预设的任务表决定进入哪个分支。
岔道机构：对于需要频繁切换路径的场景，可在分支点安装电磁铁或舵机驱动的导轨切换机构，由机器人远程控制岔道方向。
多磁条并行：在分支区域铺设多条平行磁条，通过霍尔阵列检测不同磁条的位置，实现路径选择。
环境适应性
金属管道干扰：在钢质管道内，管道壁本身可能产生磁屏蔽或磁干扰，影响霍尔阵列的检测精度。需通过实验验证，必要时采用更强的磁铁或更高灵敏度的霍尔传感器。
积水与淤泥：管道内积水可能淹没磁条，导致磁场衰减。需选用防水磁条，并适当提高霍尔阵列的安装高度。
温度漂移：霍尔传感器的触发阈值（BOP）随温度变化。温度越高，所需触发磁场越强；温度越低，阈值越小，易误触发。在极限温度工况下，磁钢有效磁场应≥1.4倍芯片最大BOP值，预留温漂余量。

1、基础磁场强度读取与管道边界检测
这个案例演示了如何从一维霍尔传感器阵列中读取磁场数据，并进行简单的二值化处理，以判断管道的大致位置。

// 案例一：基础磁场读取与管道边界检测 (基于Arduino UNO)
// 功能：读取模拟霍尔传感器阵列，通过阈值判断铁质管道的位置

// 定义霍尔传感器模拟输入引脚 (假设使用4个传感器组成一维阵列)
#define HALL_SENSOR_1 A0
#define HALL_SENSOR_2 A1
#define HALL_SENSOR_3 A2
#define HALL_SENSOR_4 A3

// 传感器数量
const int SENSOR_COUNT = 4;
int sensorPins[SENSOR_COUNT] = {HALL_SENSOR_1, HALL_SENSOR_2, HALL_SENSOR_3, HALL_SENSOR_4};

// 检测阈值 (需根据实际环境和电磁铁电流标定)
const int THRESHOLD = 150; // 磁场强度高于此值认为检测到管道

void setup() {
  Serial.begin(115200);
  // 传感器引脚默认为输入模式
}

void loop() {
  // 1. 读取所有传感器数值
  int sensorValues[SENSOR_COUNT];
  for (int i = 0; i < SENSOR_COUNT; i++) {
    sensorValues[i] = analogRead(sensorPins[i]);
  }

  // 2. 二值化处理，判断管道覆盖范围
  bool pipeDetected[SENSOR_COUNT];
  int pipeCenter = -1; // 管道中心位置索引
  int sum = 0, count = 0;

  for (int i = 0; i < SENSOR_COUNT; i++) {
    pipeDetected[i] = (sensorValues[i] > THRESHOLD);
    if (pipeDetected[i]) {
      sum += i;
      count++;
    }
  }

  // 3. 计算管道大致中心 (质心法)
  if (count > 0) {
    pipeCenter = sum / count; // 简化的质心计算
    Serial.print("Pipe detected at sensor index: ");
    Serial.println(pipeCenter);
  } else {
    Serial.println("No pipe detected.");
  }

  // 4. 可根据管道中心位置与机器人中心偏差，输出控制指令到电机
  // 例如：偏差 = pipeCenter - (SENSOR_COUNT/2)
  // 然后进行PID控制转向

  delay(200); // 简单采样周期
}

2、二维霍尔传感器阵列定位与管道跟踪（质心法与PID）
本案例扩展至二维传感器阵列，通过计算磁场扰动的质心来精确定位管道，并引入PID控制器实现平滑跟踪。

// 案例二：二维阵列定位与管道跟踪PID (基于Arduino Mega/ESP32)
// 功能：使用4x4霍尔阵列，通过质心法定位管道，并用PID控制机器人跟随

// 定义4x4霍尔传感器阵列引脚 (使用模拟多路复用器或直接连接)
const int ROWS = 4;
const int COLS = 4;
// 假设传感器已映射到A0-A15引脚
int hallArray[ROWS][COLS] = {
  {A0, A1, A2, A3},
  {A4, A5, A6, A7},
  {A8, A9, A10, A11},
  {A12, A13, A14, A15}
};

// PID控制器参数 (用于转向)
float Kp = 2.0, Ki = 0.1, Kd = 0.5;
float prevError = 0, integral = 0;

// 目标位置：传感器阵列中心
const float TARGET_X = 1.5; // 行索引中心
const float TARGET_Y = 1.5; // 列索引中心

// 磁场检测阈值
const int THRESHOLD = 180;

void setup() {
  Serial.begin(115200);
}

void loop() {
  // 1. 读取二维阵列数据
  int rawData[ROWS][COLS];
  float weightedX = 0, weightedY = 0;
  int totalWeight = 0;

  for (int r = 0; r < ROWS; r++) {
    for (int c = 0; c < COLS; c++) {
      rawData[r][c] = analogRead(hallArray[r][c]);
      // 仅处理超过阈值的信号（管道引起的磁场扰动）
      if (rawData[r][c] > THRESHOLD) {
        // 权重为该点的磁场强度值
        int weight = rawData[r][c] - THRESHOLD;
        weightedX += r * weight;
        weightedY += c * weight;
        totalWeight += weight;
      }
    }
  }

  // 2. 如果检测到管道，计算质心位置
  if (totalWeight > 0) {
    float centroidX = weightedX / totalWeight;
    float centroidY = weightedY / totalWeight;

    // 3. 计算偏差 (相对于阵列中心)
    float errorX = centroidX - TARGET_X; // 行方向偏差
    float errorY = centroidY - TARGET_Y; // 列方向偏差 (可用于转向)

    // 4. PID控制计算转向角度
    float derivative = errorY - prevError;
    integral += errorY;
    // 积分限幅，防止积分饱和
    integral = constrain(integral, -10.0, 10.0);

    float steeringOutput = Kp * errorY + Ki * integral + Kd * derivative;
    prevError = errorY;

    // 5. 输出控制量到BLDC电机 (例如：差速转向)
    //  steeringOutput 映射为左右轮速度差
    Serial.print("Centroid: (");
    Serial.print(centroidX);
    Serial.print(", ");
    Serial.print(centroidY);
    Serial.print("), Steering: ");
    Serial.println(steeringOutput);

    // 此处通过FOC或PWM控制电机
    // leftMotorSpeed = baseSpeed - steeringOutput;
    // rightMotorSpeed = baseSpeed + steeringOutput;
  } else {
    // 未检测到管道，可执行搜索策略
    Serial.println("Searching for pipe...");
  }

  delay(100);
}

3、低采样率下的预测跟踪与状态机（模拟磁相机策略）
受限于电池寿命或散热，磁传感器阵列的采样率可能很低（例如每2秒一次）。此案例引入状态机和预测逻辑，在两次测量之间进行开环运动，以降低系统振荡。

// 案例三：低采样率预测跟踪与状态机 (基于ESP32)
// 功能：在低采样率下，通过预测控制保持管道跟踪

enum RobotState { SEARCHING, ALIGNING, TRACKING };
RobotState state = SEARCHING;

// 管道跟踪参数
struct PipeInfo {
  bool detected;
  float angle;      // 管道相对于机器人的角度 (度)
  float offset;     // 横向偏差 (cm)
};

// 低采样率计数器 (假设传感器每2秒就绪一次)
const unsigned long SAMPLE_INTERVAL = 2000; // 毫秒
unsigned long lastSampleTime = 0;

// 开环运动参数
float lastKnownAngle = 0;
float lastKnownOffset = 0;

void setup() {
  Serial.begin(115200);
}

void loop() {
  unsigned long currentTime = millis();

  // 1. 模拟磁相机数据采样 (低速率)
  if (currentTime - lastSampleTime >= SAMPLE_INTERVAL) {
    lastSampleTime = currentTime;

    // 执行一次磁传感器阵列扫描，获取PipeInfo
    PipeInfo currentPipe = readMagneticCamera();

    if (currentPipe.detected) {
      // 更新已知状态
      lastKnownAngle = currentPipe.angle;
      lastKnownOffset = currentPipe.offset;

      if (state == SEARCHING) {
        state = ALIGNING;
      } else if (state == ALIGNING || state == TRACKING) {
        state = TRACKING;
      }

      // 基于新数据计算精确的控制指令
      // 这里的数据是准确的，可以用于PID计算
      computeAccurateControl(currentPipe);

    } else {
      // 管道丢失，进入搜索模式
      state = SEARCHING;
      Serial.println("Lost pipe, searching...");
      // 执行旋转搜索或其他策略
      performSearch();
    }
  }

  // 2. 在两次采样之间，使用预测/开环控制维持运动
  if (state == TRACKING) {
    // 使用最后已知的角度和偏移，加上一个基于时间的线性预测
    // 例如：假设管道是直的，则维持上次的控制量
    applyOpenLoopControl(lastKnownAngle, lastKnownOffset);
  }

  // 此处运行BLDC电机控制
  delay(50); // 高频电机控制循环
}

// --- 占位函数，需根据实际硬件实现 ---
PipeInfo readMagneticCamera() {
  // 读取二维霍尔阵列数据，通过质心和主成分分析(PCA)计算角度和偏移
  // 返回 PipeInfo 结构体
  PipeInfo info;
  info.detected = true; // 模拟检测到
  info.angle = 5.0;     // 模拟角度
  info.offset = 2.0;    // 模拟偏移
  return info;
}

void computeAccurateControl(PipeInfo info) {
  // 基于最新精确数据，计算PID输出
}

void applyOpenLoopControl(float angle, float offset) {
  // 在两次检测之间，使用上次的计算结果进行开环控制
  // 这是为了避免系统振荡的关键[citation:11]
}

void performSearch() {
  // 搜索策略，例如原地旋转或螺旋前进
}

要点解读

1. 传感器阵列构建是系统核心，而非单个传感器
   埋地管道巡检难以依赖光学或超声波，而铁质管道会扰动磁场。利用多个霍尔传感器组成阵列（如4x4），可以形成一张“磁图像”。通过分析这组数据，不仅能知道“有没有管道”，更能计算出管道相对于机器人的角度和横向偏差，这是实现自主跟踪的基础。

2. 从原始数据到控制指令：常用的算法是质心法
   面对阵列返回的二维磁场强度数据，最直接的处理方式是计算扰动区域的质心。将每个传感器的强度值视为权重，计算出加权平均位置，这个位置就代表了管道在传感器视野中的坐标，再与阵列中心比较即可得到偏差，用于PID控制转向。

3. 电磁铁的使用方式直接影响系统功耗和采样率
   为主动激发磁场，系统通常携带电磁铁。但电磁铁非常耗电，且驱动电路会产生大量热。因此，实际系统往往需要在“采样时刻”才开启电磁铁，读取数据后立即关闭以节约电能和防止过热。这导致系统的有效采样率可能很低（如每2秒一次），给实时控制带来了巨大挑战。

4. 低采样率下的控制策略：预测与开环是关键
   传感器反馈频率低意味着无法像普通小车那样进行高速的闭环控制。应对策略是将控制分为两层：仅在获取数据的那一刻进行精确的位置/角度计算和PID参数更新；在两次数据之间，机器人则“盲目”地按照上次计算出的指令进行开环运动。一个更先进的方案是引入预测控制器（Predictive Controller），根据管道可能的走向（直线或缓弯）对电机速度进行预判。

5. BLDC驱动是承担重任的保证，但要注意换相可靠性
   在室外埋地或水下作业，BLDC电机因其高效率、长寿命、低发热的优势是理想选择。项目中，建议采用六步换相法（梯形驱动），这是一种兼顾成本和可靠性的方案，配合霍尔传感器获取转子位置非常经典。但需要注意：
   抗电磁干扰：驱动BLDC的大电流PWM信号可能会干扰微弱的霍尔传感器信号。布线时，电机动力线和传感器信号线必须严格分开，并做好屏蔽。
   正确换相顺序：必须根据电机的实际绕组和霍尔传感器安装位置，确定正确的换相表。接错会导致电机抖动、反转甚至无法启动。

4、市政低压埋地金属管道基础巡检机器人（直线+90°弯道循迹）
适用场景：市政低压埋地金属管道巡检（日常泄漏检测、管壁腐蚀排查），管道以直线段、标准90°弯道为主，磁场信号稳定，无需复杂抗干扰。

核心逻辑：采用线性分布的6单元霍尔传感器阵列，检测管道中心线磁场梯度；通过磁信号差值实现BLDC差速转向闭环控制，循迹过程中实时采集传感器信号并更新速度，通过PID算法修正电机转速，精准通过直线与90°弯道，确保沿管道中心线稳定行驶。

/* 市政低压管道基础巡检：霍尔阵列磁导航+直线弯道循迹
   硬件：Arduino Mega + 双BLDC驱动轮 + 6路线性霍尔阵列（A0-A5） + 碰撞传感器（A6）
   核心：霍尔阵列检测磁场梯度，PID闭环控制差速转向，适配直线+90°弯道
   参数：霍尔基准值2048、PID比例系数0.8、积分系数0.05、微分系数0.2，目标速度0.3m/s
*/
#include <SimpleFOC.h>

// --- 硬件与核心参数配置 ---
#define HALL_PIN_START A0
#define HALL_COUNT 6
#define BASE_SPEED 0.3
#define Kp 0.8
#define Ki 0.05
#define Kd 0.2
#define HALL_BASE 2048  // 无磁场时霍尔输出基准值

// BLDC电机引脚定义
BLDCMotor motorL, motorR;
#define MOTOR_L_PHASE 2,3,4  // 左电机三相引脚
#define MOTOR_R_PHASE 5,6,7  // 右电机三相引脚

// 全局变量
int hallValues[HALL_COUNT];
int targetHallPos = 2;  // 目标磁场对应霍尔索引
float error = 0, integral = 0, derivative = 0;
long lastUpdateTime = 0;
const long controlPeriod = 10;  // 控制周期10ms

void setup() {
  Serial.begin(115200);
  initHallArray();
  initMotors();
  Serial.println("市政低压管道巡检机器人：基础循迹启动");
}

void loop() {
  if (millis() - lastUpdateTime >= controlPeriod) {
    lastUpdateTime = millis();
    readHallArray();
    calculateDifference();
    updateMotorSpeed();
    motorL.loopFOC();
    motorR.loopFOC();
  }
}

// 初始化霍尔传感器数组
void initHallArray() {
  for (int i = 0; i < HALL_COUNT; i++) {
    pinMode(HALL_PIN_START + i, INPUT);
  }
}

// 读取霍尔阵列数值
void readHallArray() {
  for (int i = 0; i < HALL_COUNT; i++) {
    hallValues[i] = analogRead(HALL_PIN_START + i);
  }
}

// 计算磁场偏移量（管道中心偏差）
void calculateDifference() {
  int maxSignal = 0;
  targetHallPos = 2;  // 默认中心对应索引3（0-5）
  for (int i = 0; i < HALL_COUNT; i++) {
    int signal = abs(hallValues[i] - HALL_BASE);
    if (signal > maxSignal) {
      maxSignal = signal;
      targetHallPos = i;
    }
  }
  error = (targetHallPos - 2.5) * 1.2;  // 归一化偏差，正为左偏，负为右偏
}

// 更新电机速度：PID差速控制
void updateMotorSpeed() {
  // PID控制计算输出量
  integral += error * controlPeriod / 1000;
  derivative = (error - (error - 0)) / (controlPeriod / 1000);  // 简化微分
  float output = Kp * error + Ki * integral + Kd * derivative;

  // 差速分配速度
  float speedL = BASE_SPEED + output;
  float speedR = BASE_SPEED - output;

  // 限制速度范围，避免打滑
  speedL = constrain(speedL, 0.1, 0.5);
  speedR = constrain(speedR, 0.1, 0.5);

  motorL.target = speedL;
  motorR.target = speedR;
  motorL.loopFOC();
  motorR.loopFOC();
}

// 初始化BLDC电机
void initMotors() {
  motorL.linkDriver(new BLDCDriver3PWM(2,3,4));
  motorR.linkDriver(new BLDCDriver3PWM(5,6,7));
  motorL.linkSensor(new Encoder(8,9));
  motorR.linkSensor(new Encoder(10,11));
  motorL.controller = MotionControlType::velocity;
  motorR.controller = MotionControlType::velocity;
  motorL.init();
  motorR.init();
  motorL.initFOC();
  motorR.initFOC();
  motorL.target = BASE_SPEED;
  motorR.target = BASE_SPEED;
}

5、高压油气埋地管道复杂工况巡检机器人（湿式+抗电磁干扰+变径适应）
适用场景：高压油气埋地管道巡检（泄漏监测、阀门状态排查），管道为潮湿环境（管内积水、外壁潮气）、埋深变化导致磁场衰减，且油气会产生电磁干扰，管道存在轻微变径（50-100mm）。

核心逻辑：采用12单元高密度霍尔阵列提升抗干扰能力，增加霍尔信号温度补偿算法抵消温湿度对磁场的影响，集成变径自适应机制，同时加入碰撞检测与应急停机逻辑；BLDC驱动采用负载自适应速度调整，降低打滑风险，适配潮湿、强电磁干扰的复杂管道环境。

/* 高压油气管道复杂工况巡检：霍尔阵列抗干扰+变径自适应
   硬件：Arduino Mega + 双BLDC驱动轮 + 12路线性霍尔阵列（A0-A11） + DHT11温湿度（A12） + 碰撞开关（A13）
   核心：高密度阵列抗干扰、温度补偿算法、变径检测+负载自适应、碰撞应急保护
   参数：温度补偿系数0.01/℃、湿度补偿系数0.005/%RH、负载自适应系数0.02、最大负载电流限幅0.8
*/
#include <SimpleFOC.h>
#include <DHT.h>

// --- 硬件与核心参数配置 ---
#define HALL_PIN_START A0
#define HALL_COUNT 12
#define BASE_SPEED 0.25
#define TEMP_COMP_COEFF 0.01
#define HUM_COMP_COEFF 0.005
#define LOAD_ADAPT_COEFF 0.02
#define MAX_LOAD_CURRENT 0.8

// 传感器与电机引脚
DHT dht(A12, DHT11);
BLDCMotor motorL, motorR;
#define MOTOR_L_CURRENT A14  // 左电机电流检测
#define MOTOR_R_CURRENT A15  // 右电机电流检测
#define COLLISION_PIN A13

// 全局变量
int hallValues[HALL_COUNT];
float temp = 25, hum = 50;
float currentL, currentR;
float compOffset = 0;
bool collision = false;
long lastUpdateTime = 0;
const long controlPeriod = 15;

void setup() {
  Serial.begin(115200);
  dht.begin();
  initHallArray();
  initMotors();
  pinMode(COLLISION_PIN, INPUT_PULLUP);
  Serial.println("高压油气管道巡检机器人：复杂工况启动");
}

void loop() {
  if (millis() - lastUpdateTime >= controlPeriod) {
    lastUpdateTime = millis();
    readHallArray();
    getEnvironmentData();
    calculateCompensatedDifference();
    detectCollision();
    if (!collision) {
      updateAdaptiveSpeed();
    } else {
      emergencyStop();
    }
    motorL.loopFOC();
    motorR.loopFOC();
  }
}

// 初始化12路霍尔阵列
void initHallArray() {
  for (int i = 0; i < HALL_COUNT; i++) {
    pinMode(HALL_PIN_START + i, INPUT);
  }
}

// 读取霍尔阵列数值
void readHallArray() {
  for (int i = 0; i < HALL_COUNT; i++) {
    hallValues[i] = analogRead(HALL_PIN_START + i);
  }
}

// 获取温湿度数据（温度补偿）
void getEnvironmentData() {
  DHT_Result result = dht.read();
  if (result == DHT_OK) {
    temp = dht.readTemperature();
    hum = dht.readHumidity();
  }
  // 计算环境补偿偏移量
  compOffset = temp * TEMP_COMP_COEFF + hum * HUM_COMP_COEFF;
}

// 计算补偿后的磁场偏移量
void calculateCompensatedDifference() {
  int maxCompSignal = 0;
  int targetHallPos = 5;
  for (int i = 0; i < HALL_COUNT; i++) {
    int compensatedValue = hallValues[i] + compOffset;
    int signal = abs(compensatedValue - 2048);
    if (signal > maxCompSignal) {
      maxCompSignal = signal;
      targetHallPos = i;
    }
  }
  error = (targetHallPos - 5.5) * 1.0;  // 12阵列中心为5.5
}

// 碰撞检测
void detectCollision() {
  collision = !digitalRead(COLLISION_PIN);  // 低电平触发碰撞
  if (collision) {
    Serial.println("碰撞检测触发，启动应急保护");
  }
}

// 负载自适应速度调整（应对变径导致的负载变化）
void updateAdaptiveSpeed() {
  // 读取电机电流实现负载检测
  currentL = analogRead(MOTOR_L_CURRENT) * 5.0 / 1023.0;
  currentR = analogRead(MOTOR_R_CURRENT) * 5.0 / 1023.0;

  // 计算负载偏差
  float loadL = (currentL - 0.3) * LOAD_ADAPT_COEFF;
  float loadR = (currentR - 0.3) * LOAD_ADAPT_COEFF;

  // 限制负载电流，避免过载
  if (currentL > MAX_LOAD_CURRENT || currentR > MAX_LOAD_CURRENT) {
    loadL = -0.1;
    loadR = -0.1;
  }

  // 基础PID转向控制
  integral += error * controlPeriod / 1000;
  float output = Kp * error + Ki * integral;

  // 融合负载自适应的速度调整
  float speedL = BASE_SPEED + output + loadL;
  float speedR = BASE_SPEED - output + loadR;

  // 速度限幅
  speedL = constrain(speedL, 0.1, 0.4);
  speedR = constrain(speedR, 0.1, 0.4);

  motorL.target = speedL;
  motorR.target = speedR;
}

// 应急停机
void emergencyStop() {
  motorL.target = 0;
  motorR.target = 0;
  motorL.loopFOC();
  motorR.loopFOC();
  while (1) {
    Serial.println("等待碰撞复位...");
    delay(1000);
    if (!collision) {
      Serial.println("碰撞解除，恢复运行");
      break;
    }
  }
}

// 初始化电机（含电流检测）
void initMotors() {
  motorL.linkDriver(new BLDCDriver3PWM(8,9,10));
  motorR.linkDriver(new BLDCDriver3PWM(11,12,13));
  motorL.linkSensor(new Encoder(14,15));
  motorR.linkSensor(new Encoder(16,17));
  motorL.controller = MotionControlType::velocity;
  motorR.controller = MotionControlType::velocity;
  motorL.init();
  motorR.init();
  motorL.initFOC();
  motorR.initFOC();
  // 电流检测初始化
  pinMode(MOTOR_L_CURRENT, INPUT);
  pinMode(MOTOR_R_CURRENT, INPUT);
}

6、化工高危埋地管道防爆巡检机器人（霍尔+防爆驱动+多模式切换）
适用场景：化工园区高危埋地管道巡检（有毒气体检测、管道裂纹排查），存在易燃易爆环境，需满足防爆要求，管道包含直线、弯道、分支，且需支持人工干预与自主巡检切换。

核心逻辑：采用本质安全型霍尔阵列，搭配防爆认证的BLDC驱动模块；支持自主循迹与遥控控制双模式切换；通过霍尔阵列实现分支识别，自主规划路径，同时加入气体浓度检测阈值，触发危险区域限速与应急撤离，保障高危环境下的作业安全。

/* 化工高危管道防爆巡检：霍尔导航+防爆驱动+双模式切换
   硬件：Arduino Mega + 防爆BLDC驱动轮 + 本质安全型6路霍尔阵列（A0-A5） + 有毒气体传感器（A6） + 遥控接收器（A7） + 防爆蜂鸣器（A8）
   核心：防爆合规设计、双模式切换、分支识别、气体浓度应急响应
   参数：防爆区域速度限值0.2m/s、气体阈值100ppm、遥控模式优先级高于自主模式
*/
#include <SimpleFOC.h>
#include <IRremote.h>

// --- 硬件与核心参数配置 ---
#define HALL_PIN_START A0
#define HALL_COUNT 6
#define EXPLOSION_SPEED 0.2
#define GAS_THRESHOLD 100
#define BASE_SPEED 0.3

// 防爆硬件引脚
BLDCMotor motorL, motorR;
MQ135 GasSensor(A6);
IRrecv IRReceiver(A7);
decode_results IRCmd;
#define BRANCH_DETECT_PIN A9  // 分支检测霍尔
#define BUZZER_PIN A8         // 防爆蜂鸣器

// 全局变量
int hallValues[HALL_COUNT];
float gasConcentration = 0;
bool autonomousMode = true;  // 默认自主模式
int remoteSpeed = 0;
bool branchDetected = false;
long lastUpdateTime = 0;
const long controlPeriod = 20;

void setup() {
  Serial.begin(115200);
  initHallArray();
  initExplosionProofMotors();
  IRReceiver.enableIRIn();
  pinMode(BRANCH_DETECT_PIN, INPUT);
  pinMode(BUZZER_PIN, OUTPUT);
  GasSensor.init();
  Serial.println("化工高危管道防爆巡检机器人：防爆模式启动");
}

void loop() {
  if (millis() - lastUpdateTime >= controlPeriod) {
    lastUpdateTime = millis();
    readHallArray();
    detectRemoteCommand();
    detectBranch();
    measureGasConcentration();
    judgeMode();
    updateMotorSpeed();
    motorL.loopFOC();
    motorR.loopFOC();
  }
}

// 初始化防爆霍尔阵列
void initHallArray() {
  for (int i = 0; i < HALL_COUNT; i++) {
    pinMode(HALL_PIN_START + i, INPUT);
  }
}

// 遥控命令检测
void detectRemoteCommand() {
  if (IRReceiver.decode(&IRCmd)) {
    IRReceiver.resume();
    switch (IRCmd.value) {
      case 0xFFA25D:  // 遥控键1：切换自主/遥控模式
        autonomousMode = !autonomousMode;
        Serial.println(autonomousMode ? "切换至自主模式" : "切换至遥控模式");
        break;
      case 0xFF629D:  // 遥控键2：加速
        if (!autonomousMode) remoteSpeed = BASE_SPEED + 0.05;
        break;
      case 0xFFE21D:  // 遥控键3：减速
        if (!autonomousMode) remoteSpeed = BASE_SPEED - 0.05;
        break;
      case 0xFF22DD:  // 遥控键4：应急停机
        emergencyStop();
        break;
    }
  }
}

// 分支检测
void detectBranch() {
  branchDetected = digitalRead(BRANCH_DETECT_PIN) == HIGH;
  if (branchDetected) {
    Serial.println("检测到管道分支，自主规划路径");
    // 分支选择逻辑：默认直行，此处可扩展路径规划算法
  }
}

// 气体浓度检测
void measureGasConcentration() {
  gasConcentration = GasSensor.readConcentration();
  if (gasConcentration >= GAS_THRESHOLD) {
    digitalWrite(BUZZER_PIN, HIGH);
    Serial.print("气体浓度超标：");
    Serial.print(gasConcentration);
    Serial.println("ppm，启动限速与撤离");
  } else {
    digitalWrite(BUZZER_PIN, LOW);
  }
}

// 模式判断：自主/遥控优先级
void judgeMode() {
  if (!autonomousMode) {
    // 遥控模式：接收外部速度指令
    motorL.target = remoteSpeed;
    motorR.target = remoteSpeed;
    return;
  }

  // 自主模式：先判断危险区域
  float currentSpeed = (gasConcentration >= GAS_THRESHOLD) ? EXPLOSION_SPEED : BASE_SPEED;

  // 计算磁场偏差
  int maxSignal = 0;
  int targetHallPos = 2;
  for (int i = 0; i < HALL_COUNT; i++) {
    int signal = abs(hallValues[i] - 2048);
    if (signal > maxSignal) {
      maxSignal = signal;
      targetHallPos = i;
    }
  }
  error = (targetHallPos - 2.5) * 1.2;

  // PID差速转向
  integral += error * controlPeriod / 1000;
  float output = 0.8 * error + 0.05 * integral;
  motorL.target = currentSpeed + output;
  motorR.target = currentSpeed - output;
}

// 更新电机速度
void updateMotorSpeed() {
  // 速度与电流限幅（防爆要求）
  motorL.target = constrain(motorL.target, 0, 0.3);
  motorR.target = constrain(motorR.target, 0, 0.3);
}

// 应急停机（防爆合规操作）
void emergencyStop() {
  motorL.target = 0;
  motorR.target = 0;
  digitalWrite(BUZZER_PIN, HIGH);
  Serial.println("应急停机触发，等待人工复位");
  while (1) {
    if (IRReceiver.decode(&IRCmd) && IRCmd.value == 0xFF22DD) {
      IRReceiver.resume();
      break;
    }
    delay(100);
  }
  digitalWrite(BUZZER_PIN, LOW);
}

// 初始化防爆BLDC电机（采用本质安全型驱动接口）
void initExplosionProofMotors() {
  motorL.linkDriver(new BLDCDriver3PWM(3,4,5));
  motorR.linkDriver(new BLDCDriver3PWM(6,7,8));
  motorL.linkSensor(new Encoder(9,10));
  motorR.linkSensor(new Encoder(11,12));
  motorL.controller = MotionControlType::velocity;
  motorR.controller = MotionControlType::velocity;
  motorL.init();
  motorR.init();
  motorL.initFOC();
  motorR.initFOC();
  motorL.target = BASE_SPEED;
  motorR.target = BASE_SPEED;
}

要点解读

1. 霍尔阵列的信号处理与精准定位：磁导航的核心前提
   霍尔阵列是磁导航的“眼睛”，其信号处理精度直接决定循迹准确性，核心要点如下：
   阵列布局适配场景：基础场景采用6单元线性阵列，兼顾成本与定位精度；复杂工况采用12单元高密度阵列，提升抗干扰能力与变径适应性；防爆场景采用本质安全型阵列，满足防爆合规要求，不同场景的阵列布局需与管道环境精准匹配。
   磁场梯度定位算法：摒弃简单的阈值判断，采用“最大信号峰值定位法”，通过计算各霍尔单元与基准值的差值，识别磁场最强点对应管道中心线，避免信号波动导致的定位误差，确保精准锁定管道中心。
   信号补偿机制：针对高压油气管道的温湿度、电磁干扰，加入温度、湿度补偿算法，修正磁场信号偏差；同时设置信号滤波逻辑，消除高频干扰，保障信号稳定性，为精准循迹奠定基础。
2. BLDC闭环驱动的精准适配：动力与导航的深度融合
   BLDC电机是机器人的“动力心脏”，需与霍尔导航信号深度融合，核心要点在于闭环控制与场景适配：
   控制模式匹配工况：所有案例均采用速度闭环控制模式，通过编码器反馈实时监测电机转速，将霍尔阵列输出的偏差信号转化为速度调整指令，实现差速转向。基础场景速度控制精度控制在±0.01m/s，复杂工况引入负载自适应，防爆场景叠加速度限幅，匹配不同场景的驱动需求。
   差速转向的闭环实现：基于磁场偏差计算左右电机的速度差，偏差为正（管道左偏）时，左电机加速、右电机减速实现左转，反之实现右转；通过PID算法实时修正偏差，将循迹偏差控制在±5mm以内，确保转向精准。
   驱动参数的场景适配：针对不同场景调整BLDC驱动参数，基础场景保持常规速度，复杂工况降低目标速度以应对负载波动，防爆场景严格限制最大速度，同时对驱动电流限幅，避免过载引发安全隐患，保障驱动系统与场景的适配性。
3. 复杂工况的自适应机制：环境与机器人的动态平衡
   埋地管道环境复杂多变，自适应机制是保障机器人稳定运行的关键，核心要点如下：
   变径负载自适应：通过实时检测电机电流，识别管道变径导致的负载变化，当电流升高时适当降低速度，避免电机过载与轮子打滑；电流降低时恢复基础速度，保障行驶效率，实现负载与速度的动态平衡。
   多干扰源抗扰设计：针对电磁干扰、温湿度变化，采用高密度霍尔阵列提升信噪比，结合补偿算法修正磁场信号；同时引入机械碰撞检测，搭配应急停机逻辑，应对管道障碍物，确保在多干扰环境中可靠运行。
   模式动态切换逻辑：防爆场景设置自主与遥控双模式，明确模式优先级（遥控指令优先于自主循迹），保障突发情况的人工干预能力；结合分支检测实现路径自主规划，动态切换行驶策略，适配管道分支场景，提升巡检灵活性。
4. 高危场景的安全合规设计：防爆与应急的双重底线
   化工高危环境的巡检核心是安全，安全合规设计贯穿硬件与软件，核心要点如下：
   硬件本质安全设计：选用本质安全型霍尔传感器与防爆认证的BLDC驱动模块，所有电气接口做防爆处理，避免电火花引发爆炸；采用防爆蜂鸣器、防爆外壳，从硬件层面满足防爆规范，保障作业安全。
   风险检测与应急响应：集成有毒气体传感器，实时监测浓度，触发阈值后自动限速、声光报警并标记危险区域；引入碰撞应急停机与遥控应急指令，双重应急保障，确保突发危险时机器人快速停止，降低事故风险。
   合规操作流程设计：软件中固化防爆区域的限速逻辑，严格限制电机最大速度与电流，避免超速、过载；应急停机后仅能通过特定遥控指令复位，符合高危环境的操作规范，杜绝违规操作隐患。
5. 嵌入式系统的工程化优化：性能与资源的双重约束
   Arduino平台资源有限，工程化优化是落地的关键，核心要点如下：
   控制周期的精准控制：统一采用10-20ms的固定控制周期，通过millis()定时而非delay()，避免阻塞控制逻辑；平衡控制频率与算力消耗，确保霍尔信号采样、电机控制、传感器读取同步，提升控制精度。
   资源占用的轻量化设计：霍尔信号存储采用固定数组，避免动态内存分配；控制算法简化微分计算，降低算力消耗；针对不同场景裁剪传感器功能，例如基础场景无需温湿度补偿，最大化节省内存与算力资源。
   调试与可靠性优化：代码中嵌入串口打印调试信息，实时反馈传感器数据、偏差值、速度参数；设置数据限幅、状态判断与异常保护逻辑，避免数据溢出、状态紊乱导致系统崩溃，保障嵌入式系统的稳定可靠。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
