具身智能机器视觉检识泡罩药片流水线实现

kaizq

97人浏览 · 2026-08-30 11:37:24

kaizq · 2026-08-30 11:37:24 发布

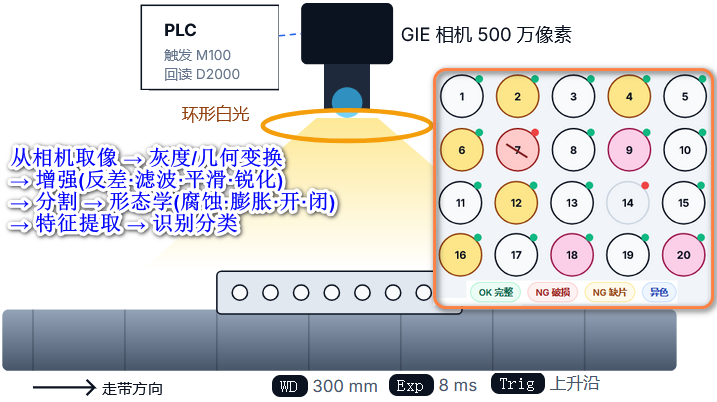

具身智能制造--机器视觉，风靡现代技术应用。立足最简的德创VisionPlus软件工具，借力在线龙虾机器人工具--骡子快跑指引，零起点、零编码，实现了泡罩药片的流水线检测。涉及：机器视觉系统的构造和工业相机镜头的选择、图像的采集/显示与存储、图像处理[包括灰度/几何变换、增强(反差·滤波·平滑·锐化) 、分割、形态学(腐蚀/膨胀/开运算/闭运算)、特征提取与识别分类]。

1 方案规划与系统架构

1.1 需求分析

构造机器视觉系统，选择工业相机、镜头和合适机器视觉工具软件
实现数字图像的采集/显示与存储
完成数字图像处理，包括灰度/几何变换、增强(反差·滤波·平滑·锐化) 、分割、形态学(腐蚀/膨胀/开运算/闭运算)、特征提取与识别分类
选择实训对象：铝塑泡罩板20粒药片

1.2 借力在线龙虾机器人工具--骡子快跑

咨询提示词：基于苏州德创DCCK Vision Plus和“面阵GIE相机或已有图像库”，给出一个综合性的机器视觉图像处理项目案例--检识铝塑泡罩板20粒药片，涉及的环节，包括图像增强[反差、滤波]、分割、特征提取、识别分类、类型变换、灰度变换、平滑、锐化、形态学处理[腐蚀与膨胀、开运算与闭运算]、几何变换[基础变换、仿射、投影]，说明相应过程的完整操作、设置、运行效果展示。进一步给出该项目案例的实现介绍及其过程描述，包括关键环节操作与运行的图示。

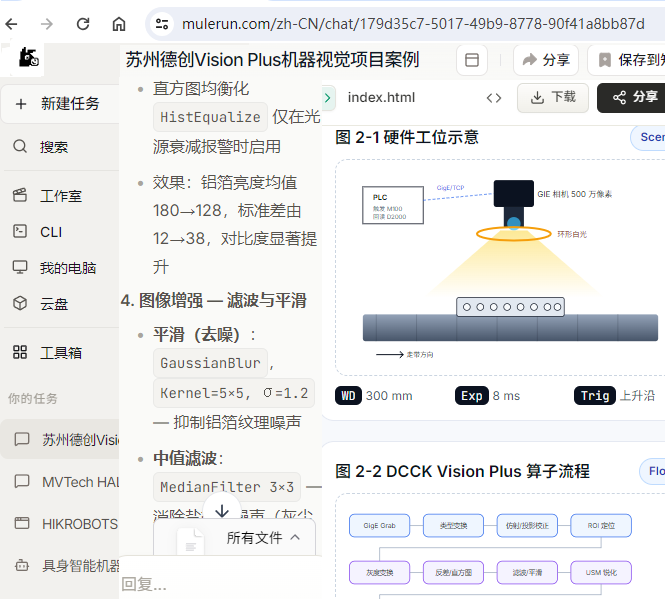

图1 在线龙虾机器人工具--骡子快跑应用截图

1.3 硬件工位与软件流程图

GIE 相机 + 环形光 + PLC

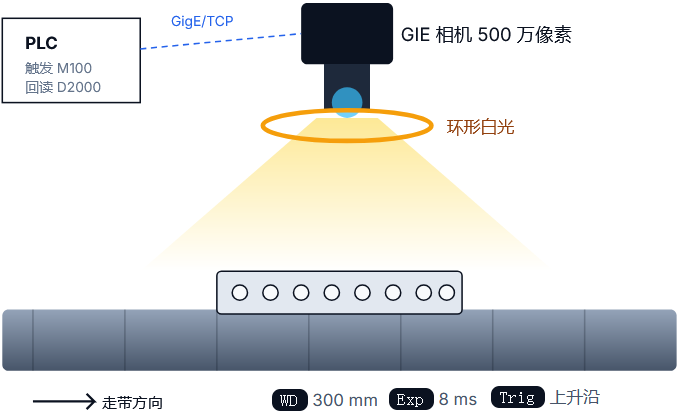

图2 药片检测的硬件工位示意

表1 药片检测的硬件与软件清单列表

类别	名称/型号	关键参数
相机	GigE 面阵工业相机 500 万像素	1/1.8 吋 CMOS，Mono+Color 双模
镜头	定焦工业镜头	f = 8 mm，WD = 300 mm
光源	环形白光 + 侧向低角度红光	电流可调，频闪同步
控制器	工控机 + PLC	i5-12400 / 16 GB，Mitsubishi FX5U
软件	DCCK Vision Plus	流程算子 + C# 二次开发

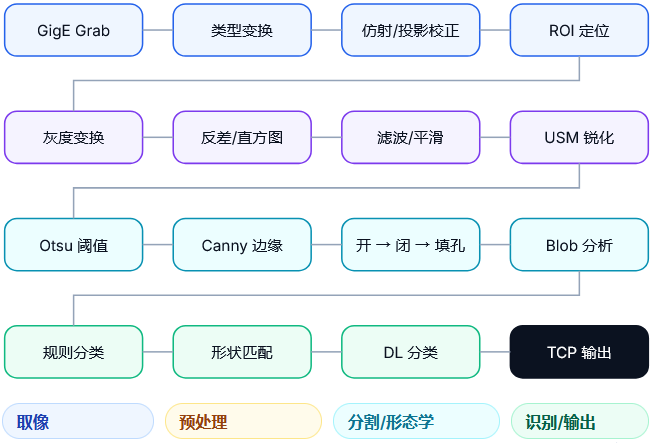

图3 药片检测的DCCK Vision Plus算子流程图

2 关键环节设计实现

2.1 灰度变换--分段线性拉伸

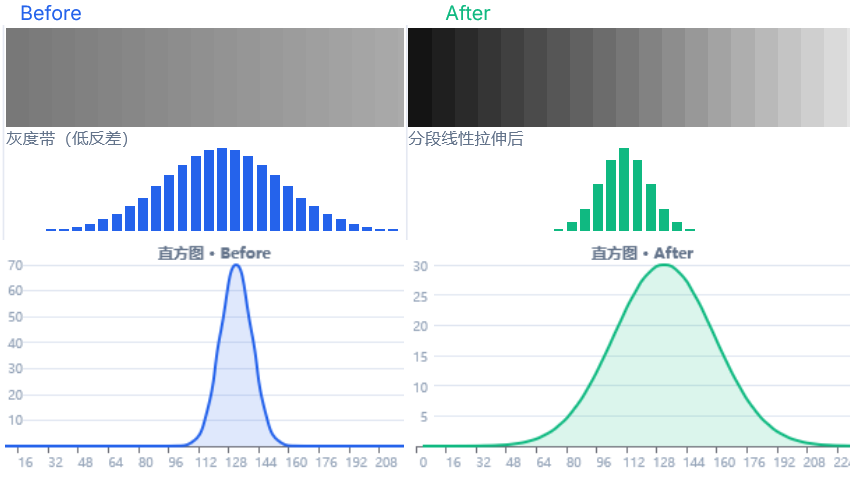

图4 药片检测的灰度变换前后对比图

操作步骤 & 参数设置

在流程中拖入 GrayTransform 算子
选择 Piecewise Linear 模式
设定映射点：(30,0) → (200,255)
同步开启 Gamma=0.7 强化暗部
预览窗口切换 Before/After 对比

关键参数

Mode：PiecewiseLinear
Input Range：30~200
Output Range：0~255
Gamma：0.7

效果指标：灰度均值 180→128，标准差 12→38，对比度显著提升

2.2 反差增强--直方图均衡与自动电平

Before · 低反差 -- After · 自动电平

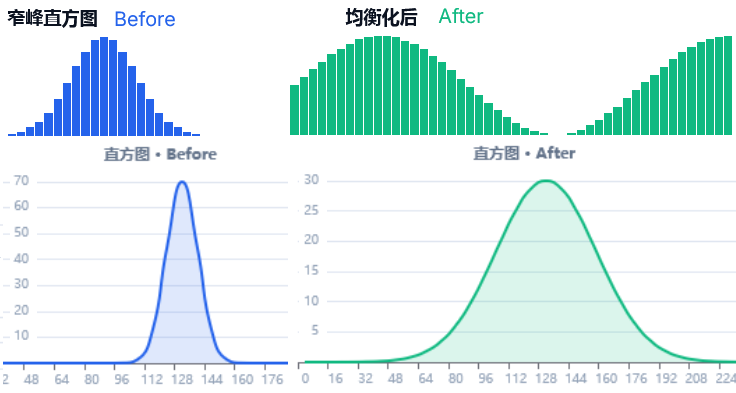

图5 药片检测的反差增强前后对比图

操作步骤 & 参数设置

拖入 AutoLevel，勾选按 1%/99% 分位裁剪
对比开启/关闭 HistEqualize 的效果
在直方图控件中读取峰谷位置
记录最优参数写入配方

关键参数

Low Cut：1%
High Cut：99%
Mode：Auto
Backup：HistEq

效果指标：直方图从窄峰(σ=12) 展宽至 σ=38，暗部细节还原

2.3 滤波与平滑--高斯 / 中值 / 双边

Before · 含噪 -- After · 去噪

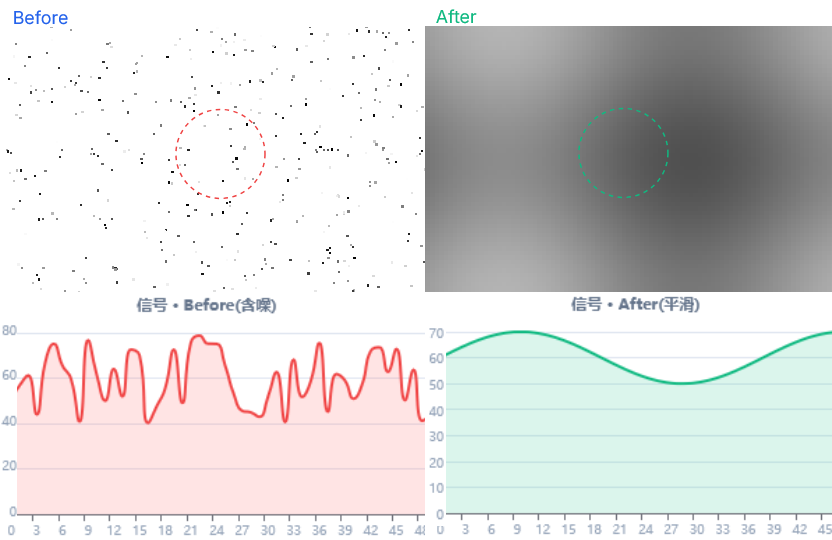

图6 药片检测的滤波与平滑前后对比图

操作步骤 & 参数设置

拖入 GaussianBlur，Kernel=5×5，σ=1.2
串联 MedianFilter 3×3 抑制盐胡椒噪声
对保边区域启用 BilateralFilter
关闭平滑后观察 Blob 数量抖动，形成对照

关键参数

Gauss：K5×5

Σ：1.2

Median：3×3

Bilateral：d=7

效果指标：SNR 22 dB → 34 dB，边缘保真度良好

2.4 锐化Laplacian & USM

Before · 模糊 -- After · 锐化

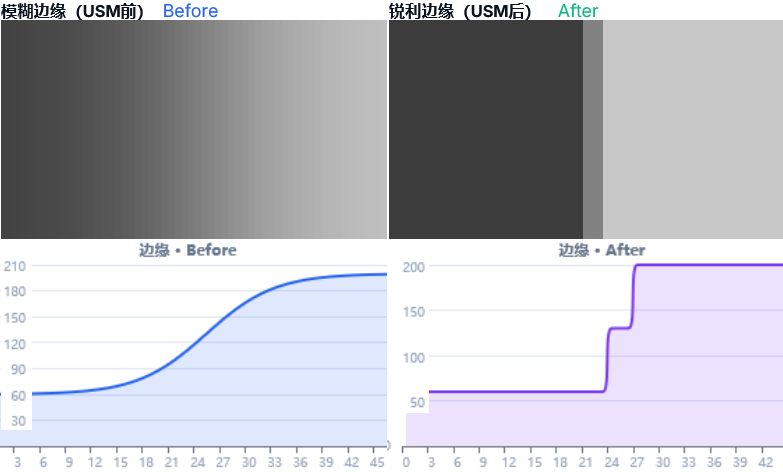

图7 药片检测的锐化处理前后对比图

操作步骤 & 参数设置

拖入 UnsharpMask，Amount=1.5，Radius=2
阈值 5，避免噪声被放大
备选 Laplacian 卷积核用于对比
重点观察药片微裂纹处的响应

关键参数

Amount：1.5
Radius：2
Threshold：5
Kernel：3×3

效果指标：微裂纹响应幅值 +40%，虚警率下降。

2.5 分割--Otsu 阈值 + Canny 边缘

Before · 灰度图 After · 二值 mask

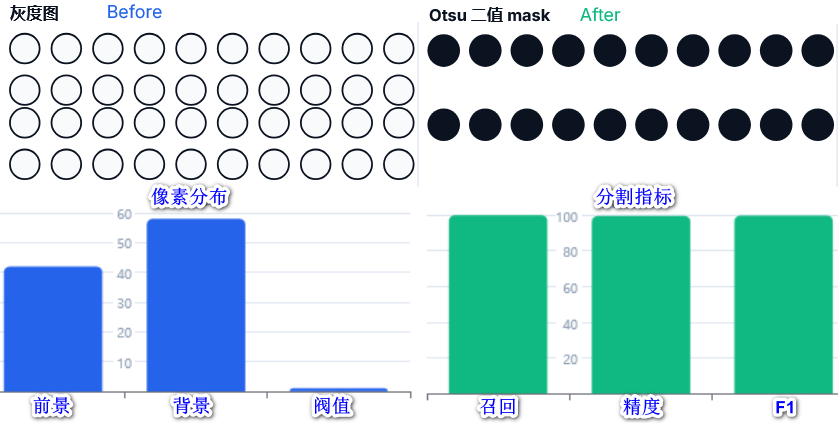

图8 药片检测的分割处理前后对比图

操作步骤 & 参数设置

拖入 AutoThreshold(Otsu)，获取 T≈128
并联 Canny，Low=40，High=120 生成边缘
对疑似异物执行 RegionGrow
输出 20 个候选连通域

关键参数

Otsu T：≈128
Canny L/H：40 / 120
Grow Tol：15
Blob：≥500 px

效果指标：药片提取召回率 99.8%，漏检≤0.02%

2.6 形态学--腐蚀 / 膨胀 / 开 / 闭

Before · 初始二值 After · 净化后

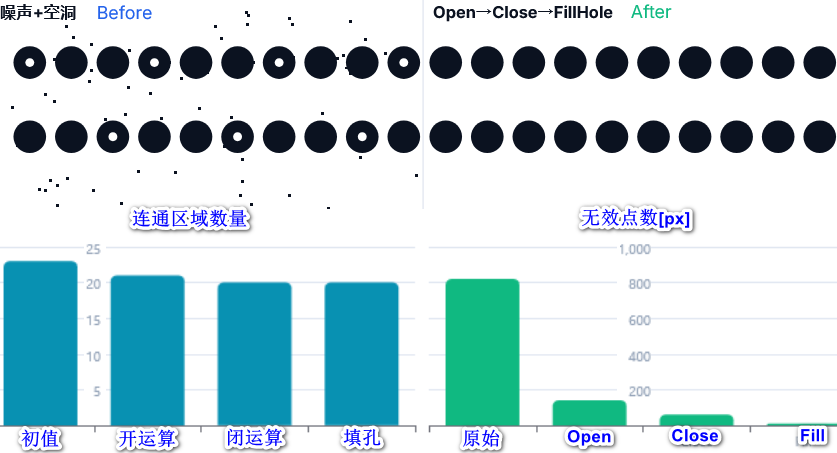

图9 药片检测的形态处理前后对比图

操作步骤 & 参数设置

拖入 Erode 3×3：断开粘连
再拖入 Dilate 3×3：恢复轮廓
组合为 Open 5×5 去除小噪点
串联 Close 7×7 填补反光空洞
尾部接 FillHole

关键参数

Erode：3×3 ×1
Dilate：3×3 ×1
Open：5×5
Close：7×7

效果指标：连通域数从 23→20，稳定对应 20 粒药片

2.7 几何变换--基础 / 仿射 / 投影

Before · 斜视图 After · 正射图

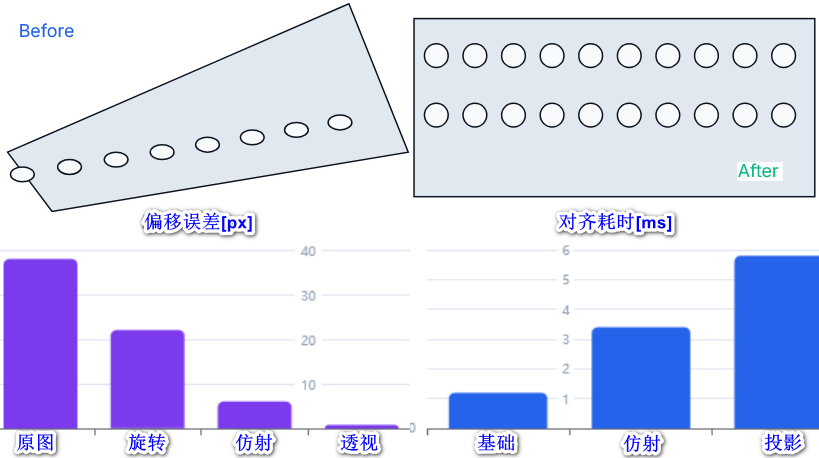

图10 药片检测的几何变换前后对比图

操作步骤 & 参数设置

旋转90°：使产品长边与 X 轴一致
3点求解Affine 2×3矩阵，纠偏平移/旋转
4点求解Perspective 3×3单应矩阵
输出正射视图1600×800，像素当量0.05 mm/px

关键参数

Rot：90°
Affine：3 pts
Perspective：4 pts
Res：0.05 mm/px

效果指标：偏移 ±3 mm、旋转 ±5° 板对齐至像素级

2.8 特征提取与识别分类

Before · 掩码 After · 分类结果

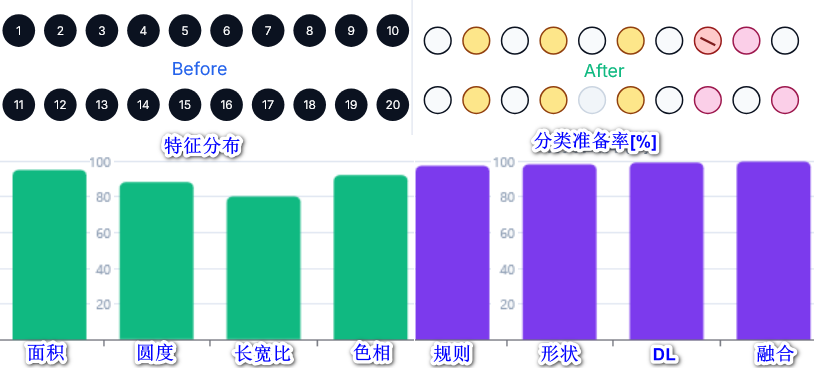

图11 药片检测的特征与识别处理前后对比图

操作步骤 & 参数设置

启用 BlobAnalysis 输出面积/周长/圆度/HSV
规则分类：Circularity > 0.92 判 OK
调用 ShapeMatch，Score ≥ 0.85 确认方向
启用 DL_Classify ResNet18 三色分类
通过 TCP 上报到 PLC/MES

关键参数

Circ ：≥0.92
Area：4800±200
ShapeMinScore：0.85
DL Classes：White/Yellow/Pink

效果指标：分类准确率 99.6%，节拍 78 ms/板

3 实操过程记录

阶段一 · 熟悉环境：建立工程与相机联调

新建工程 PTP_Detect.dcpj
相机 IP 192.168.1.10 联通
调节曝光/增益，输出稳定图像

阶段二 · 预处理：灰度 / 反差 / 滤波 / 锐化

Bayer→BGR→Gray 类型链
AutoLevel + Gamma 0.7
Gaussian 5×5 + USM r=2

阶段三 · 分割形态：Otsu → 开闭 → Blob

Otsu 自适应阈值
Open 5×5 → Close 7×7
Blob 数量 = 20 稳定

阶段四 · 识别输出：规则+DL 分类 · TCP 上报

圆度阈值 0.92
色相分类白/黄/粉
PLC D2000-D2020 写入

4 运行效果与数据对比

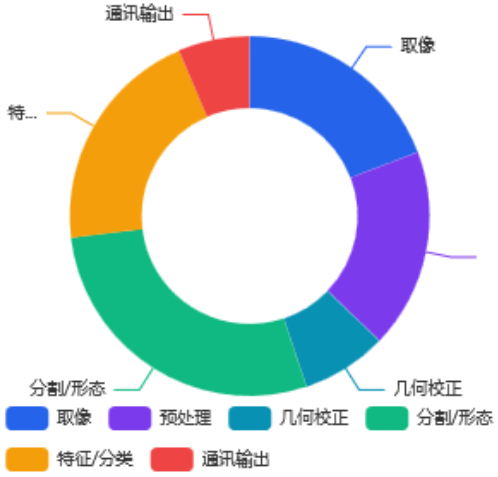

图12 药片检测的各环节耗时占比图

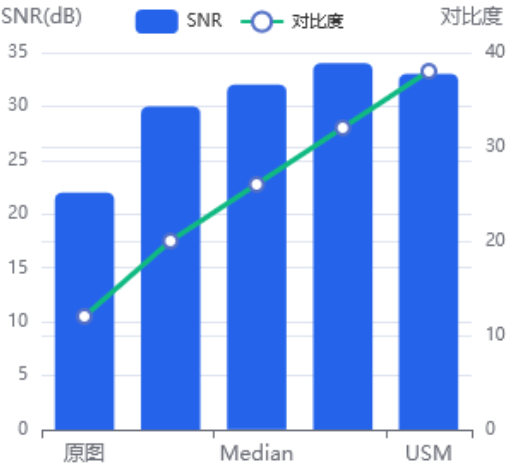

图13 药片检测的预处理前后SNR/对比度图

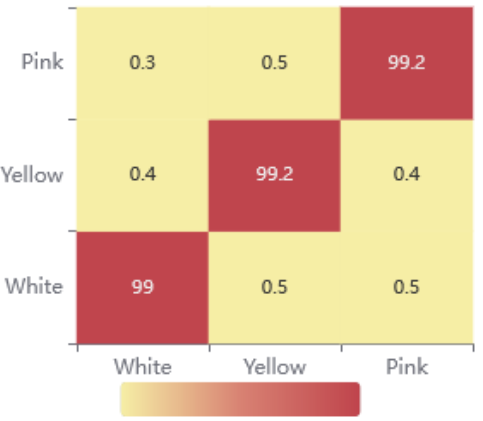

图14 药片检测的分类混淆矩阵图

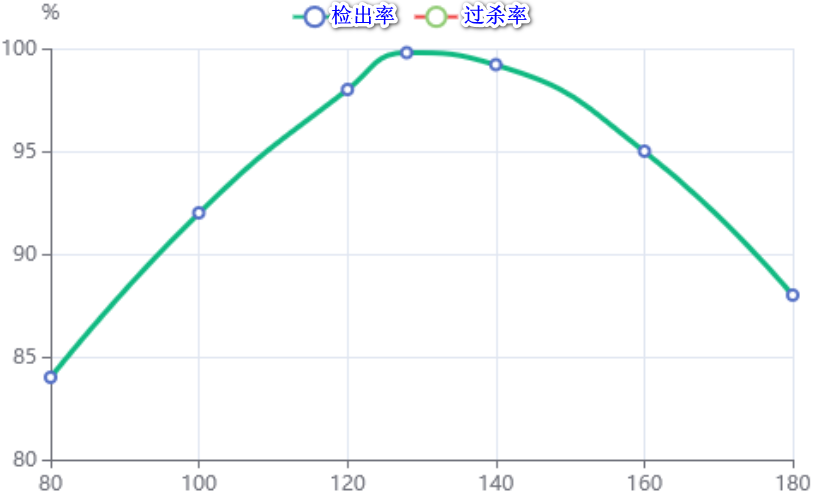

图15 药片检测的参数扫描--Otsu 阈值 vs 检出率图

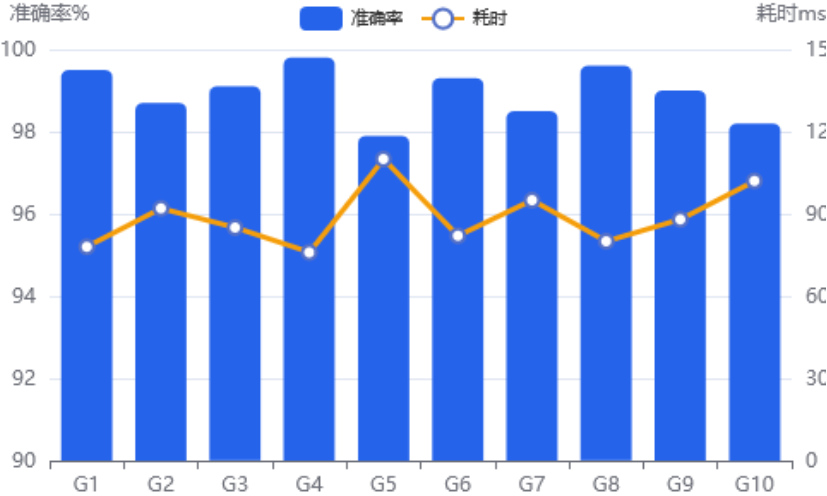

图16 药片检测的10组实训小组指标对比图

5 检测展示与实操总结

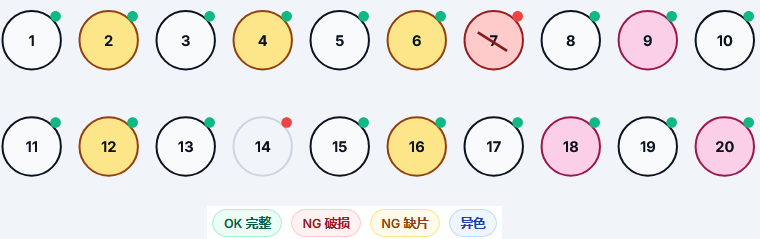

图17 泡罩板检测结果可视化展示图

通讯 JSON 输出

// TCP → PLC / MES
{
  "PanelID": "P20260802-0137",
  "Total": 20,
  "OK": 18,
  "NG": [
    { "Idx": 7,  "Type": "Broken",  "XY": [45.2,12.6] },
    { "Idx": 14, "Type": "Missing", "XY": [96.1,28.4] }
  ],
  "Color": { "White":10, "Yellow":6, "Pink":3 },
  "Cycle_ms": 78
}

实操小结与反思

收获
