一、实验目标

在 eNSP 中搭建一个小型企业无线网络，实现：

• 办公区与访客区双 SSID 隔离（Office / Guest）
• AC 旁挂三层交换机，AP 自动上线
• 无线终端自动获取 IP，可 ping 通网关
• 拓扑预留扩展口，后期可直接加防火墙、服务器

二、实验环境

表格

项目	说明
模拟器	华为 eNSP
AC	AC6005（旁挂）
核心交换机	S5700（三层，做网关 + DHCP）
AP	AP2050DN ×2（AP1 = 办公，AP2 = 访客）
出口路由器	AR1
无线终端	STA / Cellphone

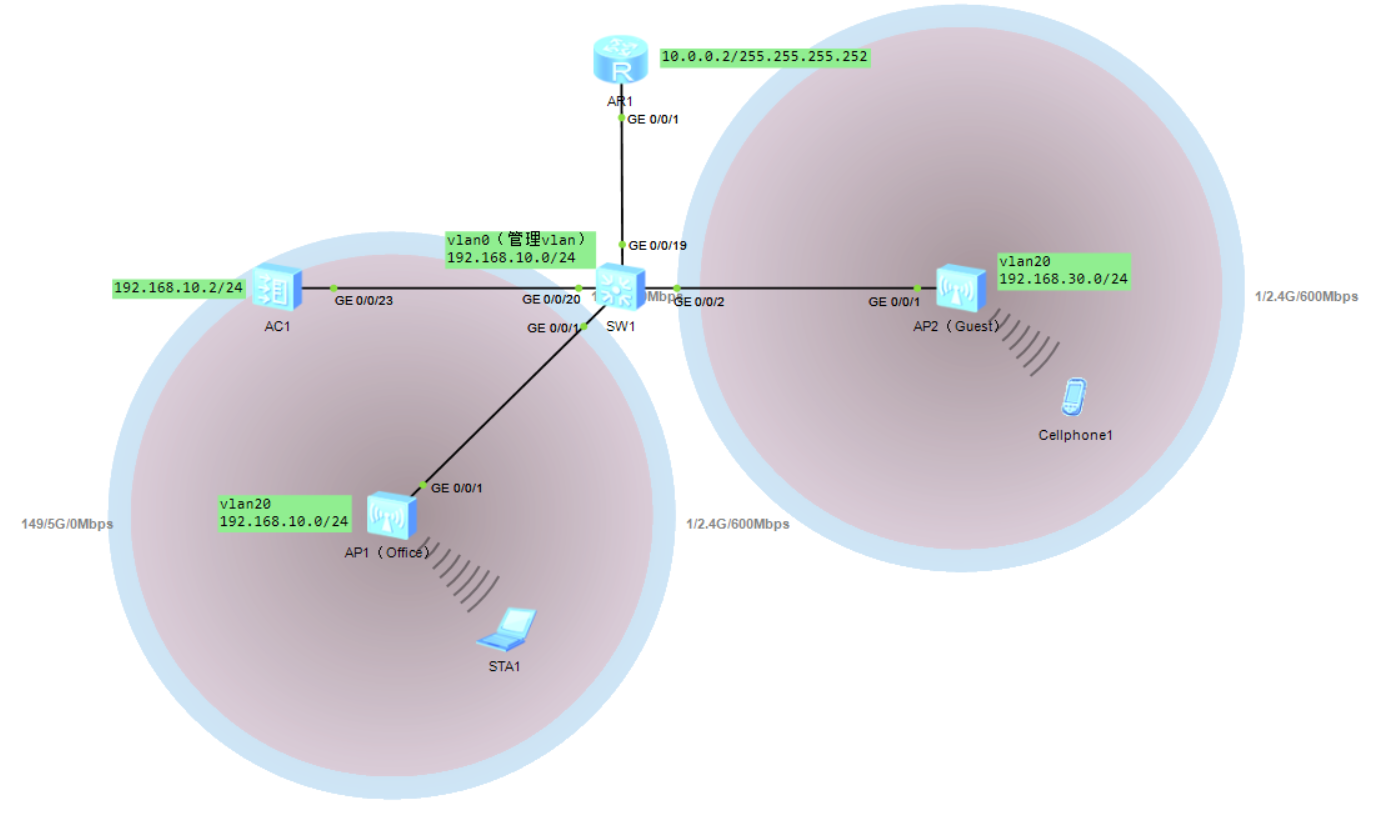

三、网络拓扑

连线对应表：

表格

设备 A	端口	设备 B	端口
AR1	GE0/0/1	SW1	GE0/0/19
AC1	GE0/0/1	SW1	GE0/0/20
AP1	GE0/0/1	SW1	GE0/0/1
AP2	GE0/0/1	SW1	GE0/0/2

拓扑中 AC1 侧标注 GE0/0/23，若 eNSP 中 AC6005 无此口，改用 GE0/0/1 即可，不影响逻辑。

四、网络规划

表格

VLAN	用途	网段	网关	备注
10	管理 VLAN（AP+AC）	192.168.10.0/24	SW1 .1 / AC .2	AP 与 AC 同段，广播发现，无需 option43
20	Office 办公无线	192.168.20.0/24	SW1 .1	办公终端
30	Guest 访客无线	192.168.30.0/24	SW1 .1	访客终端，与办公隔离
100	SW1↔AR1 互联	10.0.0.0/30	SW1 .1 / AR1 .2	出口链路

SSID 规划：

表格

SSID	密码	业务 VLAN	所属 AP 组
Office	Office@123	20	Office-group（AP1）
Guest	Guest@123	30	Guest-group（AP2）

五、配置步骤

5.1 SW1 三层核心交换机（网关 + DHCP）

system-view
sysname SW1
# 创建所需VLAN：10管理、20办公、30访客、100互联
vlan batch 10 20 30 100
# 全局开启DHCP
dhcp enable

# ===== 管理VLAN：AP和AC的网关，AP从此获取管理IP =====
interface Vlanif10
 ip address 192.168.10.1 255.255.255.0
 dhcp select interface                # 接口地址池分配IP
 dhcp server excluded-ip-address 192.168.10.2   # 排除AC静态地址，防冲突

# ===== office办公无线VLAN =====
interface Vlanif20
 ip address 192.168.20.1 255.255.255.0
 dhcp select interface

# ===== guest访客无线VLAN =====
interface Vlanif30
 ip address 192.168.30.1 255.255.255.0
 dhcp select interface

# ===== 与AR1互联VLAN =====
interface Vlanif100
 ip address 10.0.0.1 255.255.255.252

# 默认路由指向出口AR1
ip route-static 0.0.0.0 0.0.0.0 10.0.0.2

# ===== 接AP1(office)：Trunk，PVID必须是管理VLAN10 =====
# AP管理帧不打tag，走PVID=10；业务数据打VLAN20标签
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 10
 port trunk allow-pass vlan 10 20

# ===== 接AP2(访客)：同理，业务VLAN为30 =====
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 10
 port trunk allow-pass vlan 10 30

# ===== 接AR1：Access口划入互联VLAN100 =====
interface GigabitEthernet0/0/19
 port link-type access
 port default vlan 100

# ===== 接AC1（旁挂）：只放通管理VLAN10，CAPWAP控制隧道走此 =====
interface GigabitEthernet0/0/20
 port link-type trunk
 port trunk allow-pass vlan 10

5.2 AC1 无线控制器（旁挂模式）

system-view
sysname AC1
vlan batch 10

# AC管理地址，与AP同属VLAN10
interface Vlanif10
 ip address 192.168.10.2 255.255.255.0

# 默认路由指向管理网关（SW1）
ip route-static 0.0.0.0 0.0.0.0 192.168.10.1

# 上联SW1，放通管理VLAN
interface GigabitEthernet0/0/23
 port link-type trunk
 port trunk allow-pass vlan 10

# 指定CAPWAP源接口，AP通过该地址注册上线
capwap source interface vlanif 10

# ==================== WLAN业务配置 ====================
wlan
 # AP免认证自动上线（实验环境最简方式，生产建议mac-auth）
 ap auth-mode no-auth

 # 国家码域（必须配置，否则射频不工作）
 regulatory-domain-profile name default
  country-code CN
  quit

 # ========== office 办公SSID ==========
 ssid-profile name office-ssid
  ssid office
  quit
 security-profile name office-sec
  security wpa2 psk pass-phrase Office@123 aes   # WPA2-PSK加密
  quit
 vap-profile name office-vap
  forward-mode direct-forward        # 直接转发：业务数据不绕AC，性能好
  service-vlan vlan-id 20            # 办公业务VLAN
  ssid-profile office-ssid            # 绑定SSID模板
  security-profile office-sec         # 绑定安全模板
  quit

 # ========== guest 访客SSID ==========
 ssid-profile name guest-ssid
  ssid guest
  quit
 security-profile name guest-sec
  security wpa2 psk pass-phrase Guest@123 aes
  quit
 vap-profile name guest-vap
  forward-mode direct-forward
  service-vlan vlan-id 30            # 访客业务VLAN
  ssid-profile guest-ssid
  security-profile guest-sec
  quit

 # ========== AP组：AP1进办公组，AP2进访客组 ==========
 ap-group name office-group
  vap-profile office-vap wlan 1 radio 0    # 2.4G射频
  vap-profile office-vap wlan 1 radio 1    # 5G射频
  quit
 ap-group name guest-group
  vap-profile guest-vap wlan 1 radio 0
  vap-profile guest-vap wlan 1 radio 1
  quit

5.3 AR1 出口路由器

system-view
sysname AR1
interface GigabitEthernet0/0/1
 ip address 10.0.0.2 255.255.255.252
# 回指内网三条路由（也可汇总为192.168.0.0/16）
ip route-static 192.168.10.0 255.255.255.0 10.0.0.1
ip route-static 192.168.20.0 255.255.255.0 10.0.0.1
ip route-static 192.168.30.0 255.255.255.0 10.0.0.1

5.4 AP 上线后手动分组（关键步骤）

AP 用 no-auth 自动上线后默认进入 default 组，需要手动分到对应组，否则两个 AP 都不会广播指定 SSID。

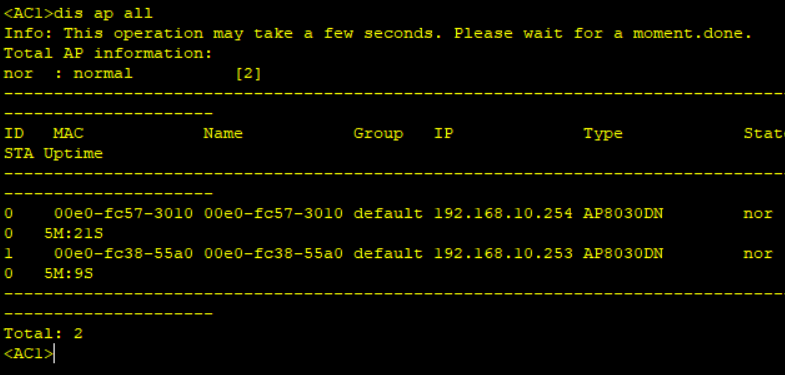

# 先查看已上线AP，记下ap-id（通常0=先启动的AP1，1=AP2）
display ap all

wlan
 ap-id 0
  ap-group office-group     # AP1划入办公组
  quit
 ap-id 1
  ap-group guest-group      # AP2划入访客组
  quit

分组后 AP 会重新加载配置，约 30 秒后 SSID 正常广播。

六、结果验证

# 1. AP上线状态：State列为nor即正常
display ap all

# 2. SSID下发状态：Status为ON即VAP创建成功
display vap ssid office
display vap ssid guest

# 3. 查看已连接的无线终端
display station ssid office
display station ssid guest

终端侧验证：

• 连接 office → 自动获取 192.168.20.x，ping 192.168.20.1 通
• 连接 guest → 自动获取 192.168.30.x，ping 192.168.30.1 通
• office 与 guest 网段不同，默认三层隔离

七、常见问题排错

表格

现象	排查方向
AP 一直不上线	① 交换机接 AP 口 PVID 是否为管理 VLAN ② AP 是否获取到 192.168.10.x 地址 ③ AC 的 capwap source 是否配置 ④ 管理 VLAN 是否互通
AP 上线但搜不到 SSID	① 是否做了 AP 分组（5.4 步骤） ② vap-profile 是否绑定到对应 AP 组 ③ country-code 是否配置
终端连不上 SSID	① 密码是否正确 ② 业务 VLAN DHCP 是否正常 ③ 交换机接 AP 口是否 allow 业务 VLAN
终端获取不到 IP	① SW1 的 dhcp enable 是否开启 ② 对应 VLANIF 是否 dhcp select interface ③ 业务 VLAN 网关是否 UP

八、扩展说明

• 加防火墙：挂在 SW1 与 AR1 之间，做安全域策略和 NAT
• 加服务器：接 SW1 空余口，划入业务 VLAN 或新建服务器 VLAN
• 生产环境建议：AP 认证改为 mac-auth 手动绑定，AC 做双机热备，核心交换机堆叠
• 访客隔离增强：可在 guest VLAN 下配置端口隔离或 ACL，禁止访客访问办公网段
