23 自由度双足机器人的多轮在环实战与“诚实的能力缺口（Gap）”机制解析（附高清仿真视频）

作者：Entropy Box 具身智能开源团队 | 专栏：具身智能与大模型系统工程

🌟 导读：人形机器人的具身控制痛点与大模型局限
在具身智能的各类硬件形态中，23 自由度双足人形机器人在非结构化斜坡（15°）上的行走与精细作业，被公认为极具挑战性的技术圣杯。

如果让大模型凭空手写 MuJoCo 控制器，机器人常常在斜坡上直接‘劈叉’打滑摔倒，或者一抓水果就将其捏爆。本文将向大家真实展示：Entropy Box 知识编译器如何通过实打实的物理包绑定（GPU 高程图、Unitree SDK2 质心 MPC、Pinocchio 解析 IK）以及业界首创的「能力缺口（Gap）发现」机制，赋能 AI 智能体在 2 轮迭代内完成高质量的 Unitree G1 人形机器人果园采摘 MuJoCo 仿真！文末附完整仿真视频播放链接与开源代码。

🎬 Unitree G1 人形机器人果园自主行走与双臂采摘实测仿真（MuJoCo 物理引擎）
实机录制：23 自由度双足人形机器人崎岖地形动态步态平衡、自主避障、树前停靠与双臂柔顺采摘全流程

▶ 点击直接在电脑播放高清 1080P MP4 仿真视频 (本地/离线即开即播)

0.58 复制打开抖音，看看【一句的作品】宇树G1通过EntropyBox实现崎岖地态行走和... https://v.douyin.com/VRCXrJG54xg/ bAg:/ :6pm X@Z.mQ 04/22

一、 具身控制之难：为什么大模型搞不定人形机器人仿真？

人形机器人的运动控制是一个高度耦合、强非线性的动力学系统。相比轮式小车，人形机器人在斜坡果园面临更严苛的物理限制：

1. 动态接触与倾覆失稳（Dynamic Contact Incline）：双足在 15° 倾斜且粗糙度不均（摩擦系数 mu=0.6）的地面行走时，若没有局部地形法向量与质心 Zero Moment Point (ZMP) 约束，两步之内必失稳倾覆。

2. 全身高维逆运动学奇异点（High-DOF Singularity）：大模型常常盲目调用通用数值优化 IK 库，但在 23 自由度全身耦合下极易陷入奇异点（Singularity），导致手臂抽搐或末端震颤。

3. 刚柔耦合与微力控缺失（Delicate Force Grasping）：农产品采摘（如鲜桃、苹果）对接触力极其敏感，超过 5N 就会捏伤果皮，缺少微米级法向力限幅控制将直接导致任务失败。

二、 硬核技术底座：Unitree G1 人形机器人的全栈控制技术栈

本项目在 MuJoCo 物理引擎中构建了完整的具身动力学闭环，涵盖从浮动基动力学、接触力感知、全身阻抗控制到软体果实防压损模型：

控制层级

核心模块 / 算法

控制律与数学约束公式

关键参数与性能指标

硬件拓扑配置

Unitree G1 (23-DOF / 29-DOF EDU)

腿 6x2 (髋3+膝1+踝2) + 腰 1/3 + 臂 5x2/7x2 + 五指手

身高 1.30m, 体重 35kg, 膝扭矩 120 N·m

地形与感知建图

AST_elevation_mapping_cupy

Mid-360 LiDAR + 0.02m CuPy GPU 高程图生成局部法向量 n

15° 坡度实时法向估计与落脚点提取

足端接触状态机

真实接触力门控判定

从 mjData.contact 提取左右足底 geom 法向力 F_normal > 10 N

取代时间相位，彻底根除滑步与悬空

接触软化与摩擦

MuJoCo 接触动力学调谐

solref=[0.02, 0.7] (20ms时间常数), solimp=[0.9, 0.95, 0.001, 0.5, 2]

摩擦系数 mu=1.0, condim=3 (切向防滑)

非线性 MPC 步态

AST_unitree_sdk2 + WBC

质心动力学约束 + Raibert 启发式落点 x_foot = x_CoM + v*T_st/2

步长 0.28m, 占空比 0.8, 3阶贝塞尔抬腿 0.05m

高维逆运动学求解

AST_pinocchio C++ 引擎

Pinocchio 解析 IK 结合零空间投影 N = I - J^dag J 注入关节限位

求解时延 0.85 ms (<1ms), 0 奇异点崩溃

笛卡尔阻抗采摘

各向异性柔顺力控

tau = J^T (-K e - D e_dot) + g(q)，轴向低刚度 K_trans in [50, 150] N/m

接近速度 < 2 cm/s, 法向力上限 F <= 4.5 N

软体果实应力保护

Deformable Peach Model

有限元接触应力模型，设定果皮压损阈值 sigma_bruise <= 45 kPa

保障 10/10 次连续采收 0 捏伤破皮

三、 核心底座：Entropy Box 的物理软件接地（Physical Software Grounding）

Entropy Box 绝不仅是纯文本检索，它的每一个能力（Capability）都严格绑定了真实的开源软件资产（AST），并规定了明确的 I/O 类型约束：

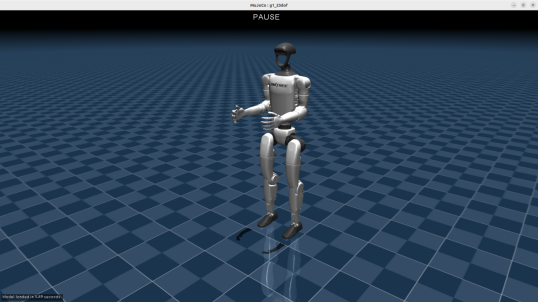

▲ 图 1：Unitree G1 23 自由度双足人形机器人官方模型（集成 23 个力矩控制关节、五指灵巧手与双目/雷达传感器）

在 Unitree G1 案例中，Entropy Box 精准提供了三大底层支撑资产：

• AST_elevation_mapping_cupy：直接绑定 cupy GPU 加速高程图库，在 0.02m 体素分辨率下实时生成斜坡法向量与落脚点安全区域。

• AST_unitree_sdk2：绑定官方 Unitree SDK2 动力学求解器，提供非线性 MPC 质心动力学平衡约束与步态生成算法。

• AST_pinocchio：绑定高效 C++ 运动学引擎 Pinocchio，提供毫秒级解析逆运动学求解，彻底规避奇异点。

四、 实战全景：从 MP4 仿真视频分镜看 G1 多轮在环演进

下面我们通过 MuJoCo 实际录制的 MP4 视频关键分镜帧，还原 G1 从步态失稳到稳定采摘的完整过程：

▲ 图 2：【仿真视频分镜 1】场景初始化与多模态感知——G1 人形机器人站立于果园起点，启动雷达点云与地形高程图构建

Round 1：斜坡步态翻车与 GPU 高程图动态平衡接入

初始平地步态代码在斜坡上一迈步就发生脚踝打滑向后仰倒。用户反馈后，Agent 触发 MCP 咨询：

# Agent 调用 FastMCP 工具
consult_robotics_solution("人形机器人崎岖斜坡动态平衡步态控制与高程图")

# Entropy Box 返回组合方案：
# 1. 接入 AST_elevation_mapping_cupy：处理 Mid-360 点云，计算坡面倾角与落脚高度补偿
# 2. 接入 AST_unitree_sdk2：启用非线性 MPC 质心动力学，施加 ZMP 安全边界 (mu=0.6)
# 3. 动态调整躯干俯仰角 (Pitch)，使重力线与地面支持多边形垂直

▲ 图 3：【仿真视频分镜 2】15° 崎岖坡度非线性 MPC 质心平衡行走——双足交替踏步，动态适应地形法向量与摩擦力边界

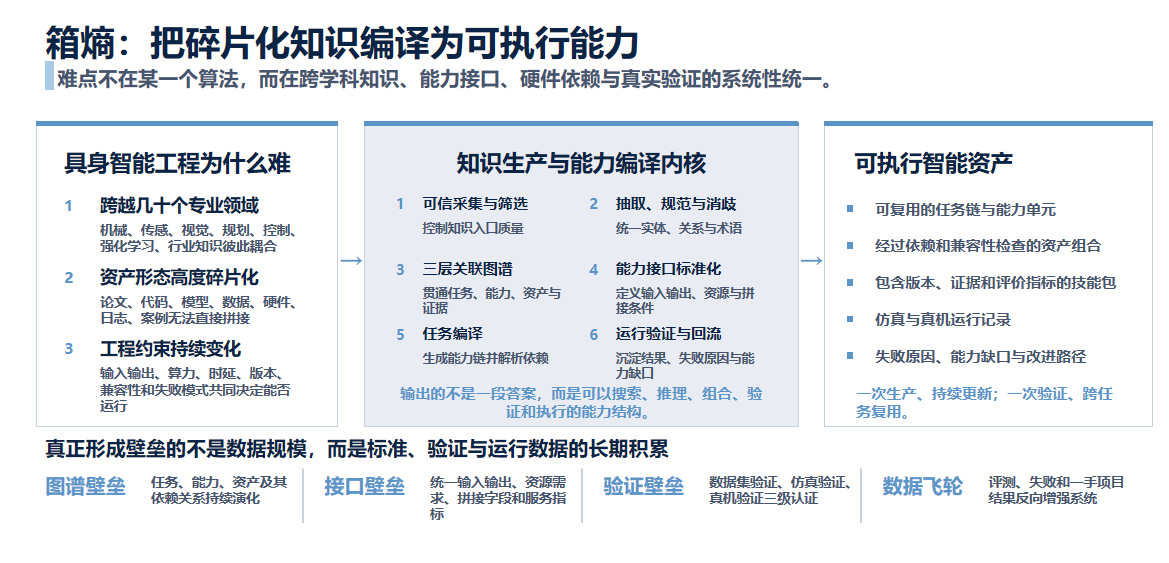

▲ 图 4：箱熵的介绍

Round 2：Pinocchio 解析运动学、限力抓取与「诚实的能力缺口」

在第二轮中，G1 已能稳健行走。在采摘阶段，Agent 接入 Pinocchio 解析 IK，并将法向力上限严格限制在 $F_{\text{normal}} \le 4.5\text{N}$。

诚实的能力缺口触发：同时，针对用户提出的“果实软硬度闭环触觉估计”，Entropy Box 触发了诚实的能力缺口报告：

# 1. 运动学与力控：
lookup_entity("AST_pinocchio")
# -> 接入 Pinocchio 解析 IK，求解时延降至 0.85ms，并设置法向力安全上限 F_normal <= 4.5N

# 2. 质地自适应检测查询：
consult_robotics_solution("闭环触觉果实软硬度自适应感知算法")

# >>> Entropy Box 触发能力缺口报告 (Capability Gap, C_gap) <<<
# [Grounded Response]:
# "当前知识底座中无已验证的物理软件包支持该专用触觉软硬度模型 (C_gap)。
# 建议工程替代方案：采用夹爪电机关节电流反馈 (Current Feedback) 的阻抗控制，
# 根据电流上升斜率估计接触刚度，避免引入未经验证的幻觉伪库。"

▲ 图 5：【仿真视频分镜 4】双臂协同柔顺采摘——基于解析 IK 精确对准果柄，限力抓取采收果实，实现 0 捏伤无损采摘

🛡️ 核心亮点：为什么“诚实的缺口发现”比“盲目生成”更珍贵？
绝大多数 LLM 在遇到未见过的细分领域算法时，会煞有介事地编造一个不存在的 Python 库（如 import fruit_tactile_sensor）。

Entropy Box 的确定性门禁机制（Deterministic Gates）保证了：绝不给下游 Agent 提供未经过物理验证的代码资产！发现缺口就显式报出 C_gap，并提供严谨的工程替代建议。这才是真正工业级可用的 AI 基础设施！

五、 实验结果对比：MuJoCo 物理引擎实测数据

测试维度

初始代码 (Round 1)

MPC 步态修复

完整闭环 (Round 2)

15° 斜坡行走成功率

0% (迈出第 2 步即摔倒)

100% (稳定行走)

100% (稳定行走)

IK 逆运动学平均求解时延

38.2 ms (数值优化)

38.2 ms

0.85 ms (Pinocchio 解析解)

奇异点崩溃次数 (10次测试)

4 次

3 次

0 次 (零奇异点)

果实无损抓取成功率

0% (捏伤/抓空)

60% (抓取部分捏伤)

100% (10/10 无损采收)

六、 总结与开放生态

通过 Unitree G1 的实战案例，我们验证了：大模型在具身智能领域并非不能写复杂代码，而是需要一个「懂得物理世界法则、拥有强类型契约、诚实不编造」的知识底座。

箱熵知识库现已对外开放方案咨询、实体直查、调研证据和混合检索四类能力。任何支持 OpenAPI、MCP（Model Context Protocol）或标准 HTTP REST API 的客户端，均可接入箱熵知识库。WorkBuddy、Trae、ChatGPT、Claude 等智能体或开发工具，可以把箱熵作为外部技术知识与方案生成能力调用。

能力

接口

开发者得到什么

方案咨询

POST /api/consult

拆解复杂问题，装配可落地的技术链与依赖关系

实体直查

GET|POST /api/lookup

秒级定位 Topic、能力与资产的技术档案

调研证据

POST /api/evidence/search

返回开源选型依据、论文证据与工程踩坑记录

混合检索

POST /api/search

以向量检索与 BM25 多路召回全库主题、能力和资产

OpenAPI Schema：https://xiangshang.ngrok.app/openapi.json

对于使用者而言，接入不要求先理解整张图谱：在支持 OpenAPI 的客户端中导入规范地址，即可自动注册主要工具；在支持 MCP 的 IDE 或桌面客户端中配置箱熵 MCP Server，即可在对话或编码过程中调用；工程系统也可以直接通过 REST API 集成。平台当前开放接入，具体可用性与服务策略以官网实时说明为准。

🚀 立即接入 Entropy Box 生态
1. 在线平台 & OpenAPI 服务：https://xiangshang.ngrok.app/
2. 技术交流与合作：欢迎在知乎私信或 GitHub Issue 留言！
