一、为什么需要 DHCP 中继？

DHCP 客户端获取 IP 的第一步，是发送 DHCP Discover 广播报文。广播只能在同一二层广播域（同一 VLAN / 同一网段）内传播，无法穿越三层设备。

当 DHCP 服务器和客户端不在同一网段时，必须有一台设备充当中继代理（Relay Agent），做两件事：

  • 把客户端发来的广播报文，封装成单播报文转发给 DHCP 服务器；
  • 再把服务器的应答报文转发回客户端。

华为三层交换机的 VLANIF 接口本身就是网关 + 天然的中继点：在 VLANIF 上启用 DHCP 中继，无需新增设备，客户端侧零配置即可跨网段拿地址。本实验就是最典型的企业网场景 ——"一台 DHCP 服务器，为多个 VLAN 用户统一分配 IP"。

二、实验目的

  1. 理解 DHCP 中继的工作原理（广播转单播的过程）
  2. 掌握华为交换机 VLANIF 接口配置 DHCP 中继的方法
  3. 验证跨网段客户端能自动获取到本 VLAN 网段的 IP 地址

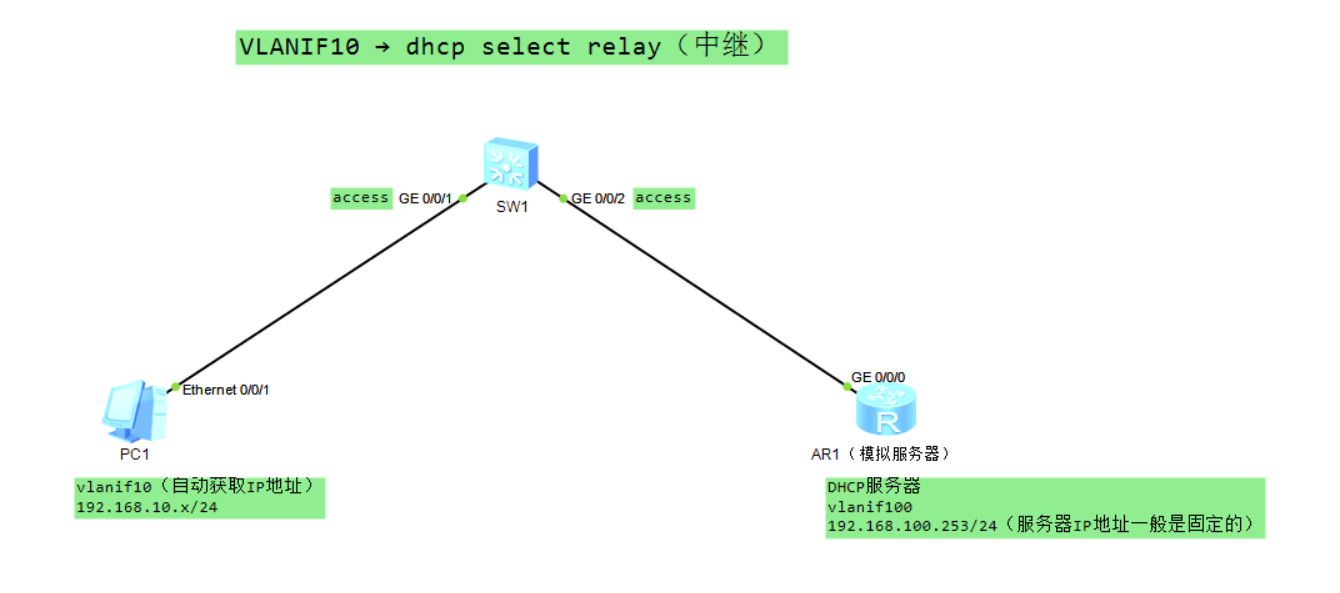

三、实验拓扑

说明：DHCP 服务器在 eNSP 中可用一台 AR2200 或另一台 S5700 模拟；生产环境用 Windows Server / 其他厂商服务器同理，只需保证与 SW1 的三层互通。

四、地址规划表

表格

设备 VLAN 接口 IP 地址 角色说明
SW1 VLAN10 GE0/0/1（access） — 接入 PC1
SW1 VLAN100 GE0/0/2（access） — 接入 DHCP 服务器
SW1 VLAN10 VLANIF10 192.168.10.254/24 用户网关 + DHCP 中继
SW1 VLAN100 VLANIF100 192.168.100.254/24 服务器网段网关
AR1 VLAN100 GE0/0/0 192.168.100.253/24（固定） DHCP 服务器，地址池 192.168.10.0/24
PC1 VLAN10 — DHCP 自动获取 最终获得 192.168.10.x 地址

五、详细配置步骤

步骤 1：SW1 基础配置（创建 VLAN + 接口划入 VLAN）

system-view                    # 进入系统视图（sys 是其简写）
sysname SW1                    # 修改设备名，便于区分（可选）

vlan batch 10 100              # 批量创建 VLAN 10、VLAN 100
                               # VLAN10  ：用户 PC 所在网段
                               # VLAN100 ：DHCP 服务器所在网段

interface GigabitEthernet0/0/1 # 进入接 PC1 的接口视图
 port link-type access         # 设为 access 类型（连接终端设备）
 port default vlan 10          # 该接口划分到 VLAN10
 quit                          # 返回系统视图

interface GigabitEthernet0/0/2 # 进入接 DHCP 服务器的接口
 port link-type access         # access 类型
 port default vlan 100         # 划分到 VLAN100
 quit

步骤 2：配置 VLANIF 三层网关

interface Vlanif 10            # 进入 VLAN10 的三层逻辑接口（网关）
 ip address 192.168.10.254 255.255.255.0   # 用户网关 IP，即 PC1 的网关地址
 quit

interface Vlanif 100           # 服务器网段也要有网关，保证与服务器三层互通
 ip address 192.168.100.254 255.255.255.0
 quit

步骤 3：全局使能 DHCP 功能

dhcp enable                    # 全局开启 DHCP 功能
                               # 注意：无论做中继还是做服务器，都必须先执行这条

步骤 4：在 VLANIF10 上配置 DHCP 中继（核心步骤）

interface Vlanif 10
 dhcp select relay             # 将该接口的 DHCP 模式设为"中继"模式
                               # 含义：收到本网段客户端的 DHCP 请求后，
                               #      不自己分配，而是转发给下游 DHCP 服务器
 dhcp relay server-ip 192.168.100.253
                               # 指定上游 DHCP 服务器的 IP 地址（与拓扑一致）
                               # 可重复执行多条，实现主备 DHCP 服务器冗余
 quit

步骤 5：DHCP 服务器配置（以 eNSP 的 AR2200 为例）

system-view                    # 进入系统视图
sysname Server1                # 改设备名（可选）

dhcp enable                    # 服务器同样要先全局使能 DHCP

interface GigabitEthernet0/0/0 # 进入连接 SW1 的接口
 ip address 192.168.100.253 255.255.255.0   # 服务器固定 IP（与拓扑一致）
 quit

ip pool pool_vlan10            # 创建地址池，名称可自定义
 network 192.168.10.0 mask 255.255.255.0    # 分配网段：必须与客户端网关同网段
 gateway-list 192.168.10.254   # 下发给客户端的网关地址（就是中继接口 IP）
 dns-list 202.96.134.133      # 下发给客户端的 DNS（可选）
 excluded-ip-address 192.168.10.251         # 排除打印机IP地址（假设这是预留给打印机的），防止分配给客户端
 lease day 1                   # 地址租期为 1 天
 quit

interface GigabitEthernet0/0/0
 dhcp select global            # 接口调用全局地址池进行分配
 quit

# ★★★ 关键一步：服务器必须配置到"客户端网段"的回程路由 ★★★
# 中继转发的应答报文是单播发给 giaddr（即 192.168.10.254）的，
# 服务器没有到 192.168.10.0/24 的路由，Offer 就发不回去，客户端永远拿不到地址
ip route-static 192.168.10.0 255.255.255.0 192.168.100.254

若使用 Windows Server 做 DHCP：新建作用域选 192.168.10.0/24，在「作用域选项」中把 003 路由器设为 192.168.10.254，并确保服务器有到 192.168.10.0/24 的路由（原理同上）。

步骤 6：验证实验效果

① 先验证三层互通（链路通了再谈 DHCP）

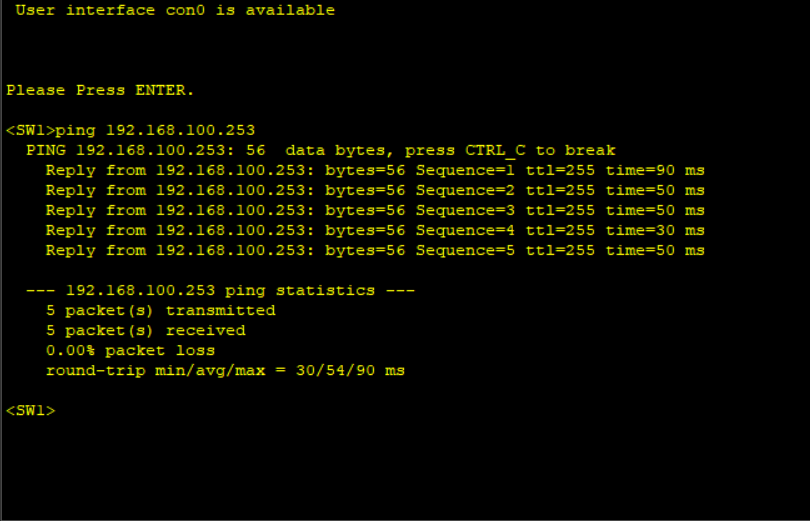

# 在 SW1 上 ping DHCP 服务器
<SW1> ping 192.168.100.253

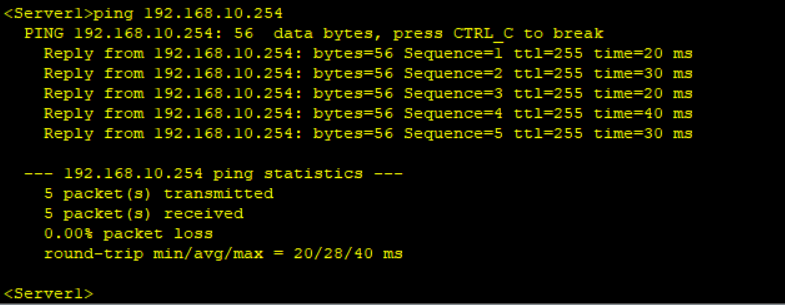

# 在 DHCP 服务器上 ping 中继接口（能通说明回程路由 OK）
<Server1> ping 192.168.10.254

② PC 侧验证（eNSP 操作）

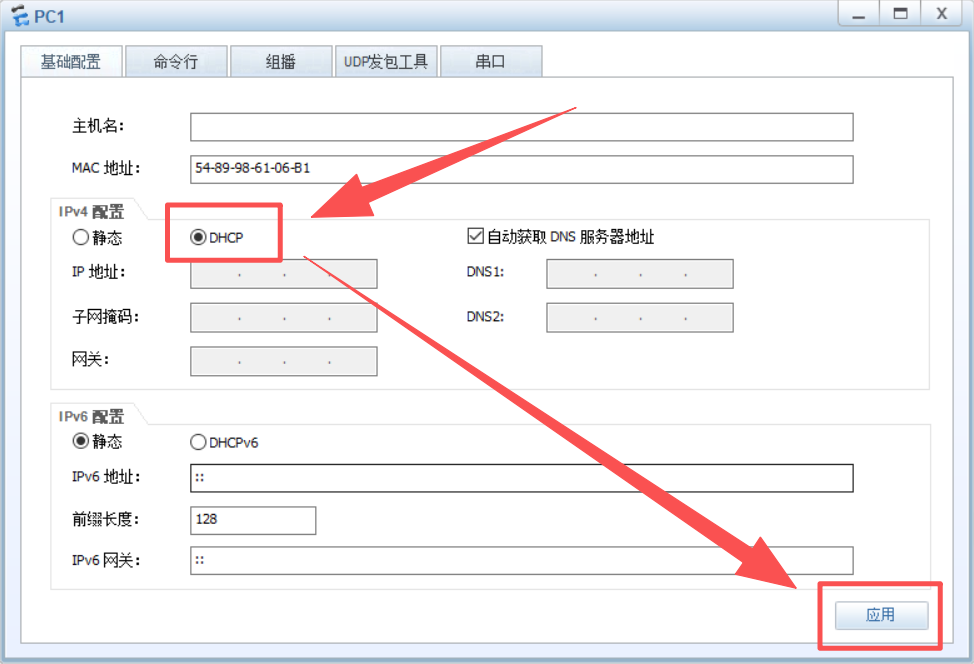

  1. 打开 PC1 → 「IP 配置」→ 选择 DHCP → 点「应用」；

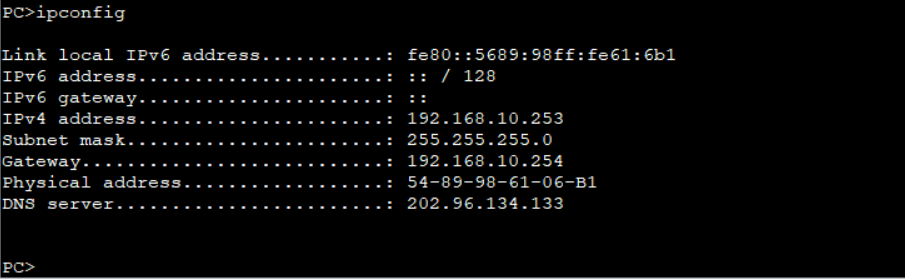

  2. 打开 PC 命令行，输入 ipconfig，看到 192.168.10.x 段地址即成功。
# PC 命令行显示示例（伪代码示意）
C:\> ipconfig
IPv4 Address. . . . . . . . . . : 192.168.10.2
Subnet Mask . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . : 192.168.10.254

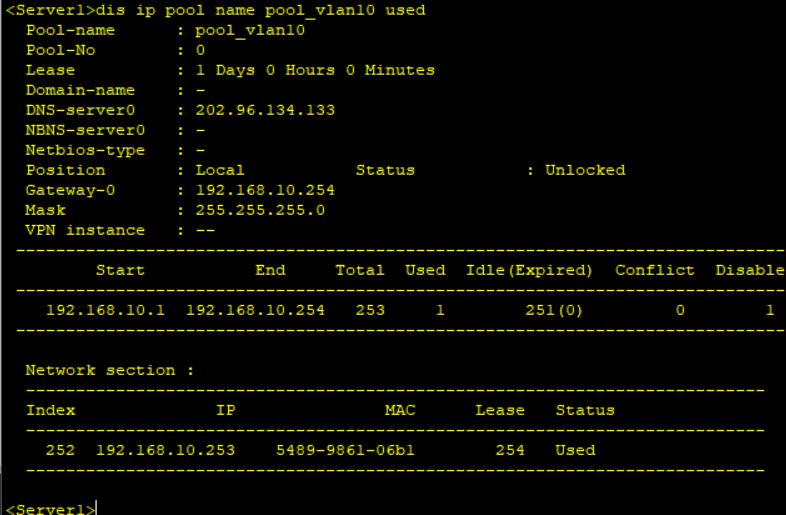

③ 服务器侧查看租约分配情况

<Server1> display ip pool name pool_vlan10 used

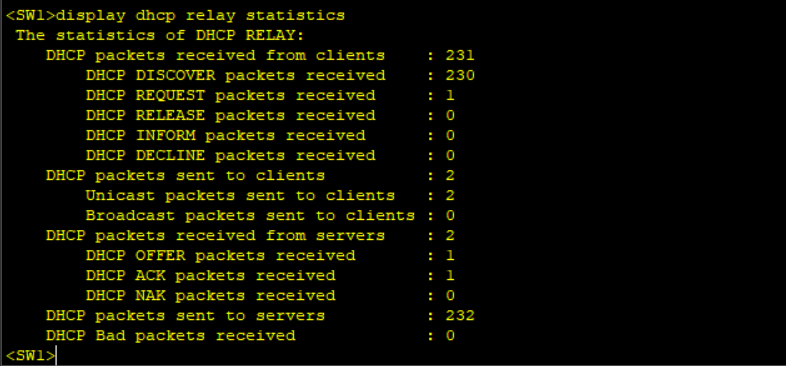

④ 交换机侧查看中继转发统计

<SW1> display dhcp relay statistics

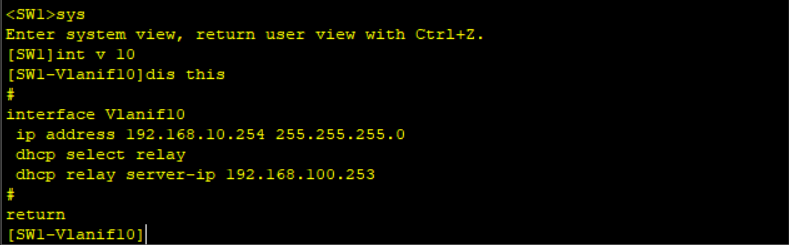

⑤ 查看接口当前生效配置

# 进入 VLANIF10 视图后执行 display this，确认中继配置已生效
<SW1> system-view
[SW1] interface Vlanif 10
[SW1-Vlanif10] display this

六、原理详解：DHCP 中继的报文流转（四步走）

表格

阶段 报文类型 谁发给谁 关键说明
1 Discover PC → 广播 → 中继接口 (VLANIF10) 客户端不知道服务器在哪，只能全广播
2 Discover 中继 → 单播 → 服务器 中继在报文中填入 giaddr = 192.168.10.254
3 Offer 服务器 → 单播 → giaddr (中继) 服务器依据 giaddr 判断客户端在 192.168.10.0/24，从对应地址池选 IP
4 Offer 中继 → 转发给 PC 中继把应答带回客户端
5 Request / Ack PC ⇄ 中继 ⇄ 服务器 请求确认租约，流程同 2-4 反复往返

关键点：giaddr（网关地址）是服务器 "选地址池" 的唯一依据，所以地址池网段必须和 VLANIF10（网关）同网段；这也解释了为什么服务器必须能路由到 192.168.10.0/24。

七、常见故障排查

表格

现象 排查思路
PC 一直显示 "无法获取 IP" ① 先 ping 通网关 192.168.10.254；② 在 SW1 上 ping 192.168.100.253 确认中继与服务器互通
服务器能收到请求但不回 Offer 最常见原因：服务器没有到 192.168.10.0/24 的回程路由（见步骤 5 ★），补 ip route-static 192.168.10.0 255.255.255.0 192.168.100.254
中继配置了但 PC 还是拿不到 检查 VLANIF10 上是否执行了 dhcp select relay，且 dhcp relay server-ip 指向 192.168.100.253
地址池疑似耗尽 display ip pool name pool_vlan10 used 查看已分配数与剩余数
中继侧无转发记录 display dhcp relay statistics interface Vlanif 10 看统计是否增长

八、总结

  • DHCP 中继的本质是：广播 → 单播 → 单播 → 广播 的报文翻译过程，VLANIF 就是中继点；
  • 三层交换机上只需三句话：dhcp enable + dhcp select relay + dhcp relay server-ip x.x.x.x；
  • 最容易翻车的坑不在中继本身，而在 DHCP 服务器的回程路由—— 服务器必须能到达客户端网段，Offer 才能送回来；
  • 本方案可直接扩展到多 VLAN 场景：每个 VLANIF 都配 dhcp select relay 指向同一台服务器，服务器为每个网段建一个地址池即可。
